管接式立方框架结构三维建模实例

　　本次呈现的管接式立方框架结构，在工业现场的应用场景覆盖范围较广，小到教学实训用的结构力学验证台架、小型设备的外围防护支撑骨架，大到模块化生产线的工位隔断框架、轻型物料的暂存置物架基底，都能见到这类结构的衍生形态。这类框架的核心用途是通过标准化的管件与转接件组合，快速搭建出具备稳定空间承载能力的支撑结构，相比焊接式固定框架，它的拆装调整灵活性更强，不需要现场动火作业，对安装场地的限制更小，后期改造调整时仅需拆解对应位置的管件即可完成结构变更，材料复用率远高于一次性焊接成型的框架。

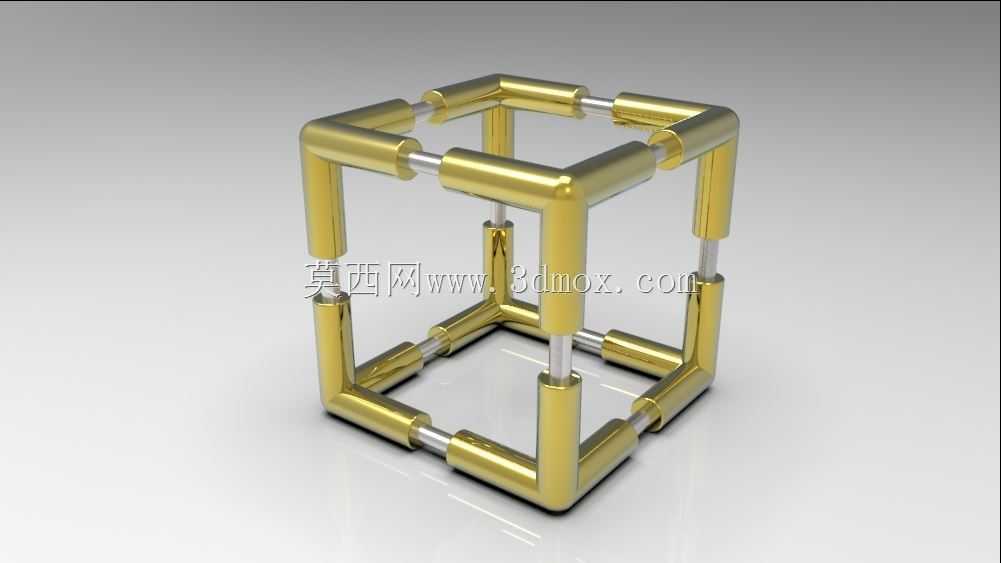

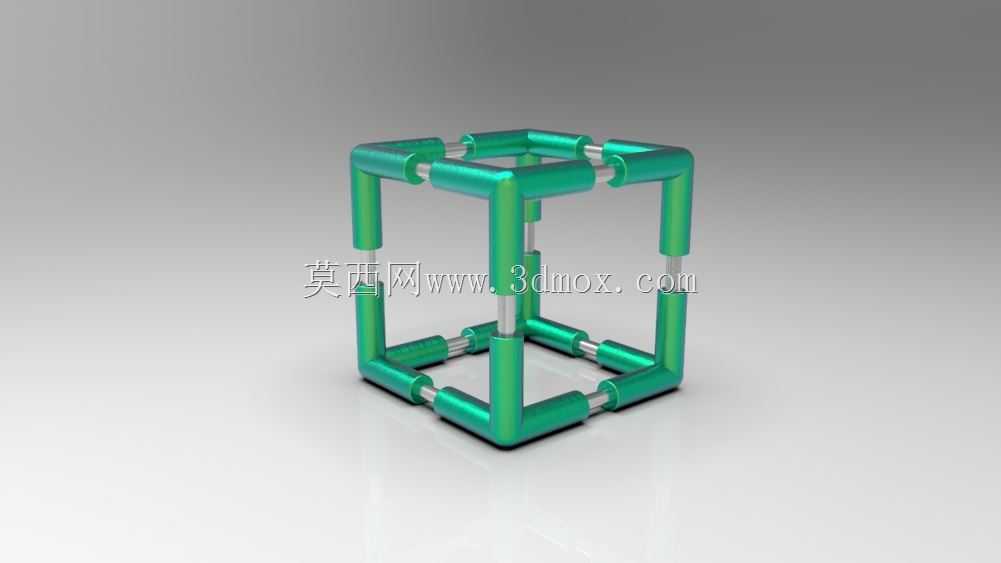

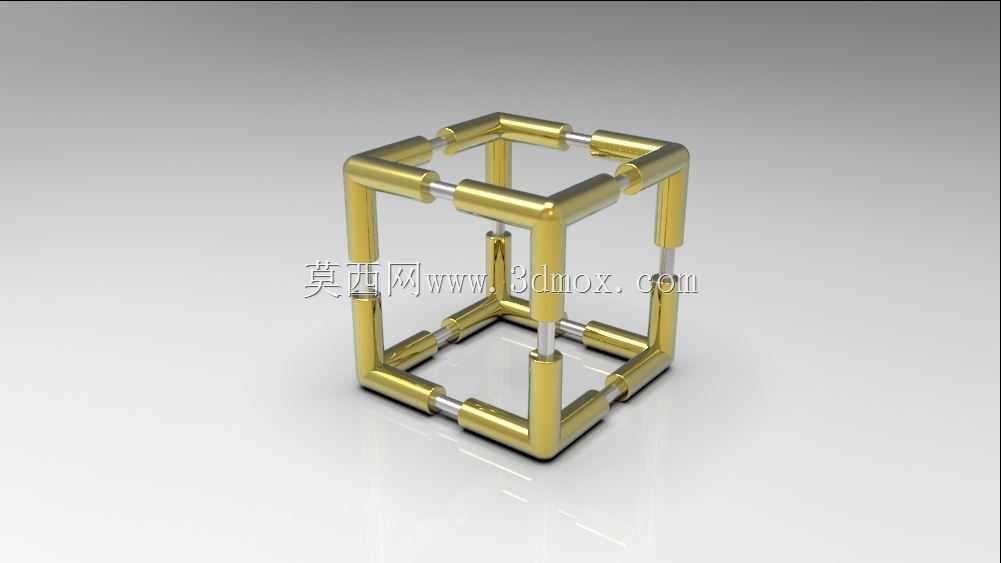

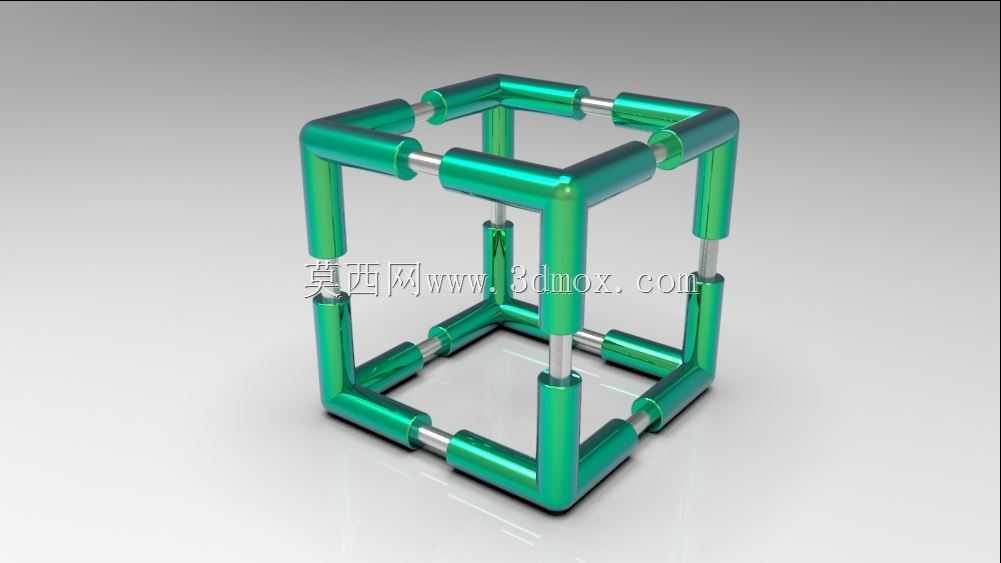

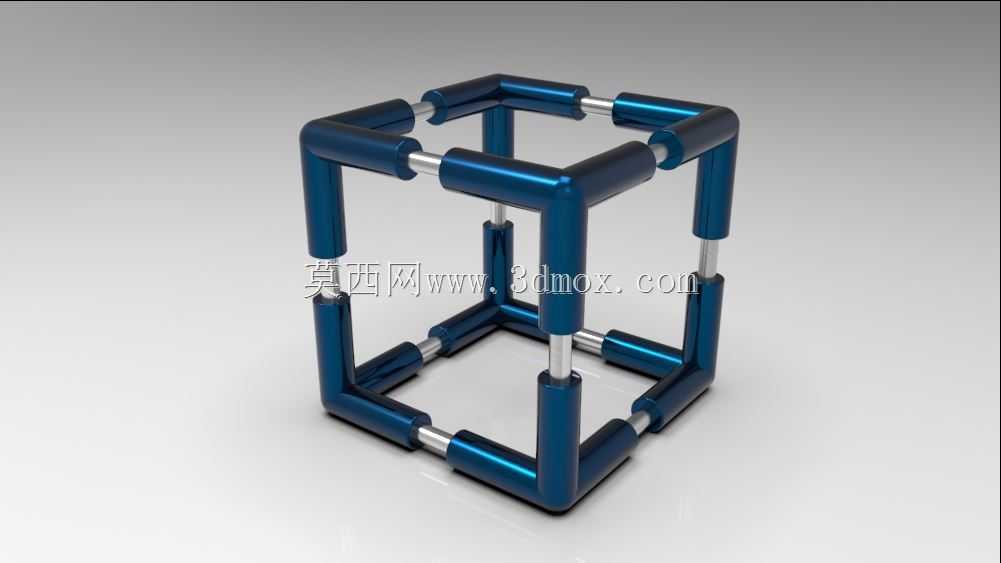

　　从功能特性来看，该结构采用等径圆管作为主支撑构件，相邻管件通过内置的连接芯轴实现定位对接，转角位置采用90度弧形过渡接头，既避免了直角拼接的应力集中问题，也能消除框架棱角的磕碰风险，在人员频繁通行的工位周边使用时安全性更优。每段管件的长度保持一致，所有转角接头的曲率半径统一，整个框架的12条棱边完全等长，形成正立方体的空间构型，各个方向的受力对称性较好，在承受垂直方向的静载荷时，载荷可以通过12根管件均匀分散到8个转角节点，不会出现局部应力过载的情况。框架表面做了亮面镀层处理，不仅具备基础的防锈耐腐蚀能力，在洁净车间、实验室这类对环境整洁度要求较高的场景使用时，光滑的表面也不容易积灰，日常清洁维护的难度更低。

　　设计这类框架结构时，首先要确定的是单根管件的长度与管径的匹配关系，管径的选择需要对应预期的承载需求，若作为轻型置物架使用，选择小口径薄壁管即可满足要求，若作为设备支撑骨架，则需要根据设备重量核算管件的壁厚与连接芯轴的配合过盈量，避免使用过程中出现连接松脱的问题。连接芯轴的长度需要兼顾两端管件的插入深度，插入深度过浅会导致节点连接刚度不足，受侧向力时容易出现管件偏转，插入深度过深则会增加装配难度，还会造成材料的不必要浪费。转角接头的弧形过渡段需要保证与两端管件的同轴度，否则装配时会出现管件错位，强行装配会产生额外的装配内应力，长期使用后容易在接头位置出现变形。整个框架的装配逻辑是从底部平面开始拼接，先完成底部四边形的组装，确认四个角的垂直度符合要求后，再依次安装竖向的支撑管件，最后拼接顶部的四边形框架，每拼接完一个面都需要核对对角线长度，避免框架出现扭曲变形，导致最终的空间结构失稳。

　　从安装边界来看，这类正立方体框架的占地尺寸为单根管件长度加上两端接头的外伸尺寸，放置时需要保证底部四个支撑点处于同一水平面上，若地面存在高差，需要在低点位置加装调平脚垫，避免框架放置后出现倾斜，导致承载时重心偏移。框架的顶部承载面如果需要铺设台板，需要提前在对应位置的管件上预留安装孔位，孔位的位置要避开内部的连接芯轴，防止钻孔时破坏连接结构。如果框架需要与地面做固定连接，可以在底部的转角接头位置加装地脚连接板，通过膨胀螺栓与地面固定，进一步提升框架的抗倾覆能力，在有振动的设备旁使用时，固定连接的方式能避免框架受振动影响出现移位。这类框架的拓展性较强，可以在基础立方结构上横向或纵向拼接同规格的框架单元，组合成更长、更高的大型支撑结构，拼接位置通过专用的直通接头连接即可，不需要重新设计定制构件，能够快速适配不同场地的尺寸需求。
