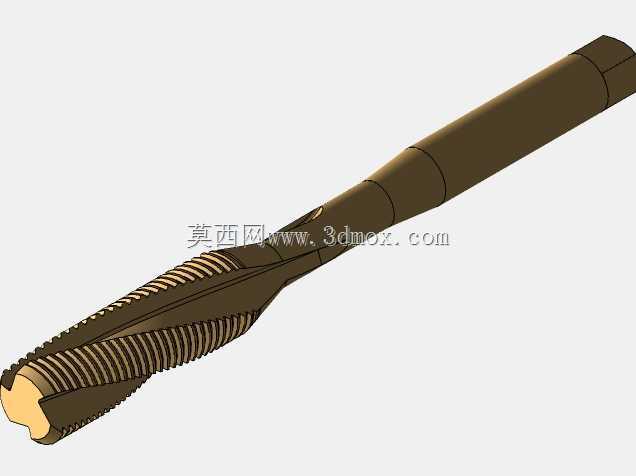

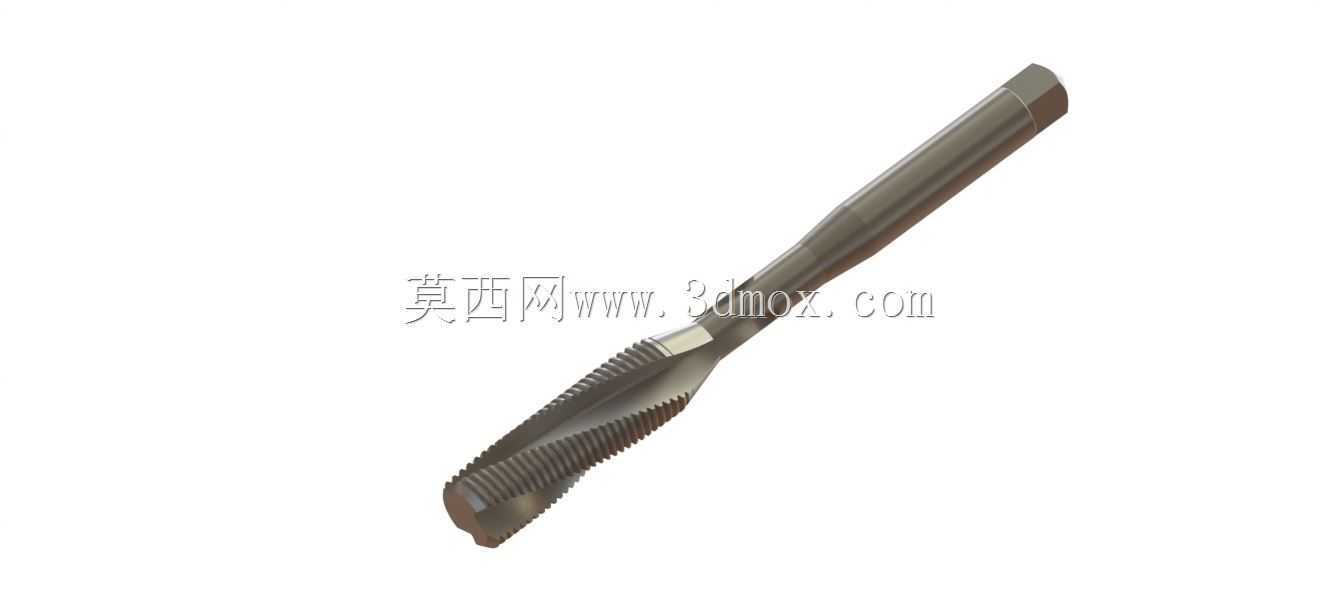

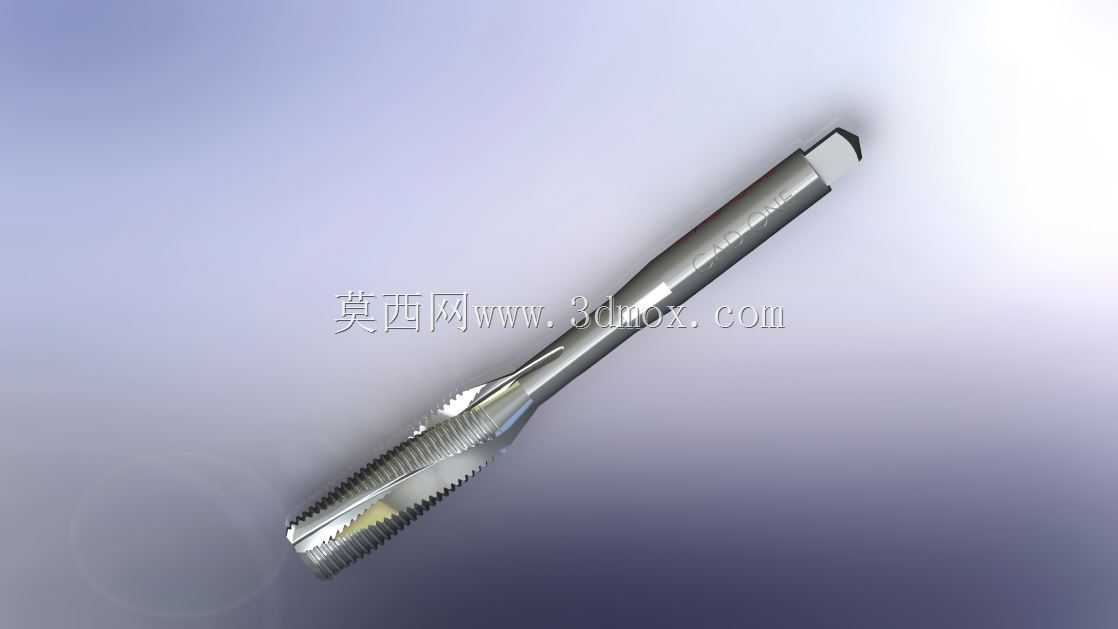

M14机用螺旋槽丝锥结构三维建模

　　在机械加工的螺纹加工工序里，M14规格的螺旋槽丝锥是盲孔内螺纹加工的常用刀具，这类刀具的三维建模需要完全贴合实际加工的工况需求，不能只做外观层面的曲面复刻。从实际应用场景来看，这类丝锥主要适配立式加工中心、台式钻床、摇臂钻床等设备的攻丝工位，针对碳钢、合金钢、有色金属等不同材质的工件盲孔螺纹加工，螺旋槽的设计核心是让切屑能够顺着槽型向上排出，避免切屑堵塞在孔底造成丝锥崩刃、螺纹烂牙的问题，这也是和直槽丝锥最核心的功能差异。建模过程中，首先要确定丝锥的整体尺寸边界：M14标准粗牙螺纹的螺距为2mm，对应的丝锥切削部分长度需要按照机用丝锥的标准设定，校准部分的长度要覆盖螺纹有效啮合的长度需求，柄部采用的是标准方尾结构，

　　这个结构是和攻丝夹头配合传递扭矩的关键部位，建模时方尾的对边尺寸、夹持段长度必须严格匹配通用攻丝夹头的装夹公差，不能随意设定尺寸，否则实际选型时会出现装夹干涉、扭矩传递不足打滑的问题。从设计思路上看，丝锥的切削部分磨有主偏角，每个刀齿的前角、后角需要按照切削原理做合理的参数设定，螺旋槽的螺旋角通常选取30度左右，这个角度是经过长期加工验证的，既能够保证切屑顺利排出，又不会因为螺旋角过大导致刀齿强度下降。建模时不能把槽型做的过于光滑理想化，实际生产中丝锥的槽型截面是有专门的曲率设计的，要兼顾容屑空间和刀芯的强度，刀芯的厚度从切削端向柄部逐渐增加，提升整体的抗扭刚性，避免攻丝时扭矩过大造成丝锥折断。

　　很多新手建模时容易忽略丝锥端面的顶尖孔结构，这个结构是丝锥在磨床加工工序里的定位基准，虽然不参与实际切削，但是作为完整的工业产品模型，这个细节是还原真实加工工艺的关键。另外，丝锥的刀齿部分不是完整的全齿形，切削部分的刀齿是逐渐升高的，从第一个不完全齿到校准部分的完整齿，这个锥度的建模直接决定了攻丝时的切削负荷分配，合理的锥度设计能够让每个切削齿承担均匀的切削量，降低攻丝时的轴向阻力，减少机床主轴的负载。在实际的设备选型配套中，这类M14螺旋槽丝锥通常搭配柔性攻丝刀柄使用，建模时柄部的直径公差要按照h6的精度等级做尺寸标注参考，方尾的位置要和柄部同轴，避免装夹后出现径向跳动，导致攻出的螺纹出现超差、牙型歪斜的问题。从功能特性上看，

　　螺旋槽丝锥相比直槽丝锥，在加工盲孔时的排屑优势非常明显，尤其是加工深度超过1.5倍直径的螺纹孔时，直槽丝锥很容易因为切屑排不出去挤崩刀齿，而螺旋槽的排屑方向是朝向柄部，能够把切屑顺利导出孔外，不需要中途退刀排屑，能够有效提升加工效率。建模的时候还要注意，丝锥的刃口部分不是绝对锋利的直角，实际生产中会做微小的钝化处理，提升刃口的抗冲击性能，不过这个细节在三维模型里可以通过微小的圆角来体现，不需要做的过于夸张，避免和真实产品的外观产生偏差。另外，丝锥的表面通常会有涂层处理，不过建模阶段不需要做涂层的外观效果，重点是把结构尺寸、各部分的装配边界做准确，让这个模型能够用于工装设计时的干涉检查、加工工艺的模拟仿真，比如在做攻丝工序的工装夹具设计时，可以导入这个丝锥模型，检查夹具的避让空间是否足够，丝锥下行到孔底时是否会和夹具、工件定位面发生碰撞，这也是三维模型在实际工程中的核心用途，而不是单纯的外观展示。很多人做刀具模型的时候只重视外观的相似度，忽略了安装尺寸和功能结构的准确性，导致模型没法用于实际的工程设计环节，在做这个丝锥模型的时候，从方尾的装夹尺寸、切削锥的角度、螺旋槽的导程、刀芯的锥度，到每个刀齿的牙型尺寸，都严格对照机用丝锥的行业标准来设定，确保模型导入到装配环境中时，能够完全模拟真实刀具的运动轨迹，检查加工过程中的干涉风险，给工艺设计、工装设计提供准确的参考依据。
