车用板翅式机油冷却散热装置结构设计

　　在商用车、工程机械设备的动力系统热管理回路中，机油冷却器是保障润滑系统工况稳定的核心换热部件，不同于常规水冷系统的散热逻辑，这类板翅结构的机油散热器直接承担高温机油的热量导出任务，避免润滑油因持续高温出现粘度骤降、氧化变质、油膜破裂等问题，直接影响发动机、液压系统内运动摩擦副的使用寿命。从实际装车场景来看，这类散热器多布置在整车前部迎风面，与水冷散热器相邻安装，部分重载工程机械设备会将其独立布置在液压回路旁侧，依靠行车迎风或者独立冷却风扇提供强制对流的冷却风源，适配持续高负荷作业下的散热需求。

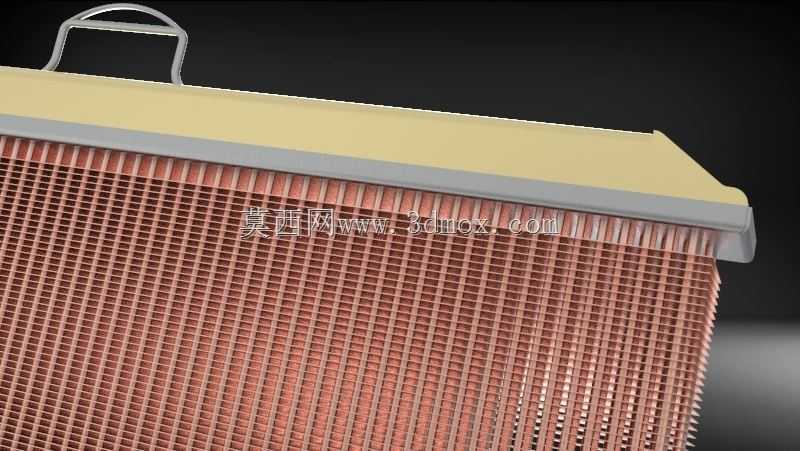

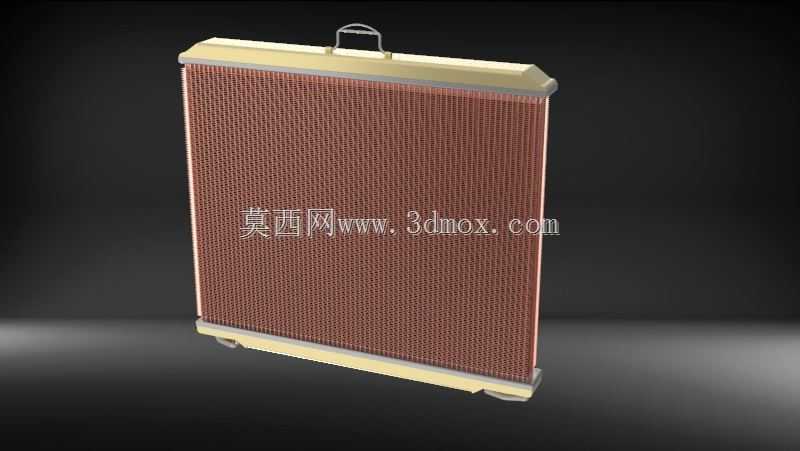

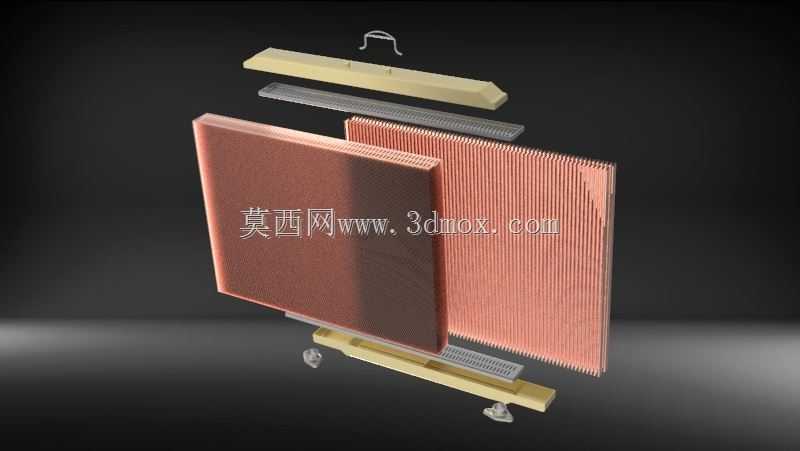

　　从结构设计逻辑来看，该款散热装置采用板翅式紧凑芯体结构，芯体部分采用高密度散热翅片堆叠设计，翅片与内部油道隔板采用钎焊工艺实现完全密封连接，既保证机油流道的密闭性无渗漏风险，又最大化拓展换热接触面积，让流经内部流道的高温机油能够通过隔板将热量快速传导至外侧散热翅片，再通过流经翅片间隙的冷却空气将热量带走。芯体四周采用包边结构做刚性加固，顶部设置一体式吊装提手结构，既方便生产装配过程中的转运吊装，也能在整车安装时提供辅助定位的受力点，底部设置定位支撑脚，与整车安装支架的定位槽匹配，限制设备运行过程中的横向、纵向窜动，避免长期振动工况下连接管路出现疲劳开裂。

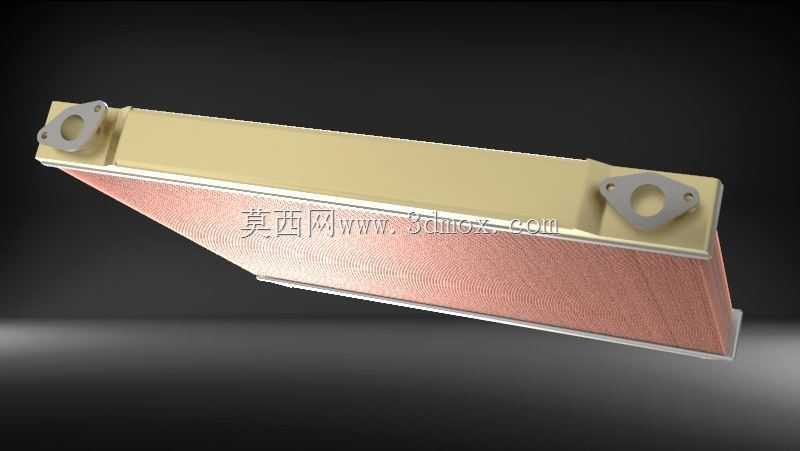

　　设计过程中需要重点考量几个核心边界：首先是安装匹配性，设备整体外轮廓为规整矩形结构，厚度方向尺寸控制紧凑，不会过度占用前部迎风空间，侧边的进出油口采用标准法兰连接尺寸，能够适配不同功率段动力系统的润滑油管路接口，不需要额外做转接件调整；其次是流阻控制，内部机油流道采用等截面折返设计，既保证机油在芯体内部有足够的换热停留时间，又不会造成过大的流阻损失，避免润滑油泵的负载额外升高，保证润滑系统的油压稳定在设计区间内；再者是环境适应性，散热翅片采用耐蚀铜合金材质，包边与端框采用高强度铝合金材质，既控制整体设备重量，又能抵御户外行车过程中的泥水、盐雾腐蚀，延长户外复杂工况下的使用寿命。

　　在实际选型匹配过程中，这类结构的机油冷却器需要匹配动力系统的热负荷参数，根据机油循环流量、设计工况下的机油进出口温差、迎风面风速等参数核算换热面积是否满足需求，同时要核对安装点位的边界尺寸，确认进出油口的方位、安装固定脚的孔位间距与整车支架完全匹配，避免出现装配干涉。不同于管壳式换热器的大体积设计，这种板翅式结构的散热芯体单位体积换热效率更高，更适合移动设备上安装空间受限的使用场景，在重型卡车、装载机、挖掘机等需要持续高负荷运行的设备上应用广泛，能够将机油温度稳定控制在合理工作区间，保证润滑油始终保持合适的粘度，为曲轴、轴瓦、齿轮等运动部件提供稳定的润滑保护，减少异常磨损带来的设备故障停机风险。

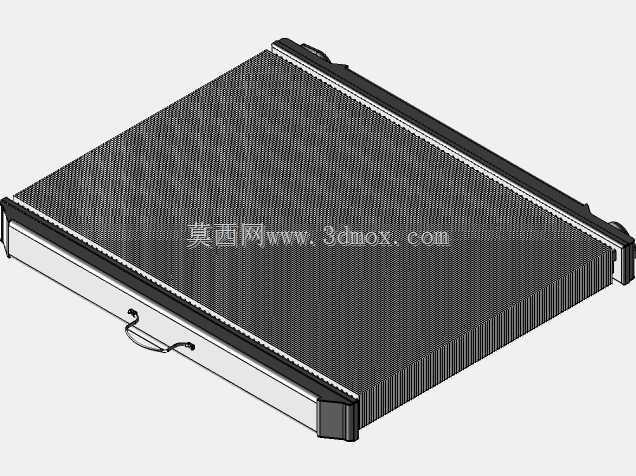

　　从三维建模的角度来看，这类散热装置的建模需要重点还原芯体翅片的阵列规律、包边结构的折弯特征、吊装提手与底部支撑脚的安装位置，以及进出油口的接口尺寸，确保模型在做整车装配仿真时能够准确还原安装边界，避免后续做管路布置、支架设计时出现尺寸偏差。建模过程中不需要还原每一片翅片的微观细节，可采用等效阵列的方式还原芯体的整体外轮廓与散热间隙特征，既保证模型的装配参考价值，又能控制模型的整体数据量，方便大装配体下的流畅调用。
