台面式DIN导轨电子模块适配安装座

　　在工业控制现场的分布式IO部署、小型测试台搭建以及桌面式工控原型验证场景中，经常会遇到需要将标准DIN导轨安装的电子模块固定在非机柜平面的需求，这类场景下传统的导轨卡装结构缺少对应的承载基座，直接粘贴或螺丝固定模块不仅会破坏模块外壳，后续维护拆装也极为不便，这款台面式导轨适配器正是针对这类工程痛点设计的安装承载构件。

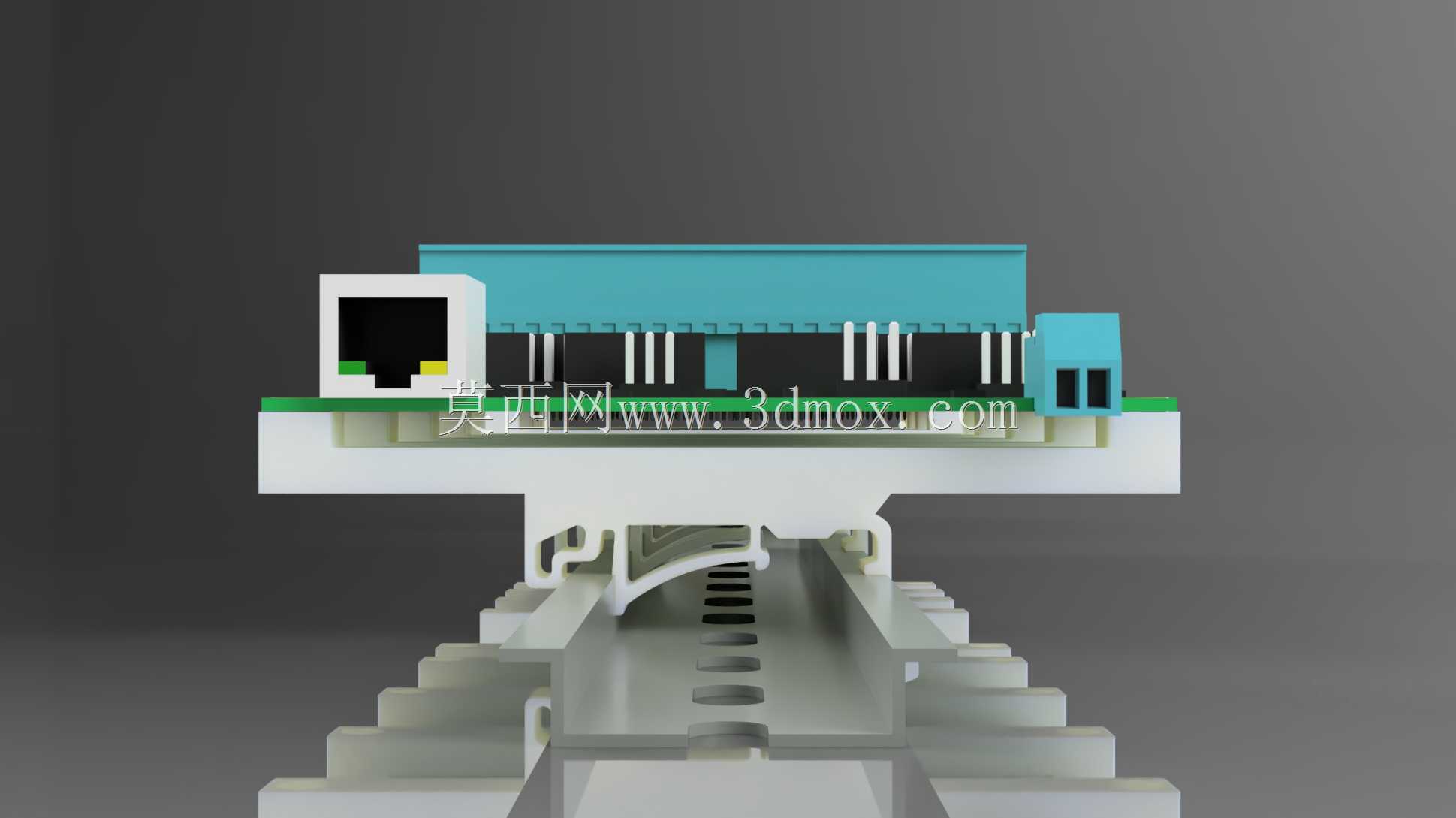

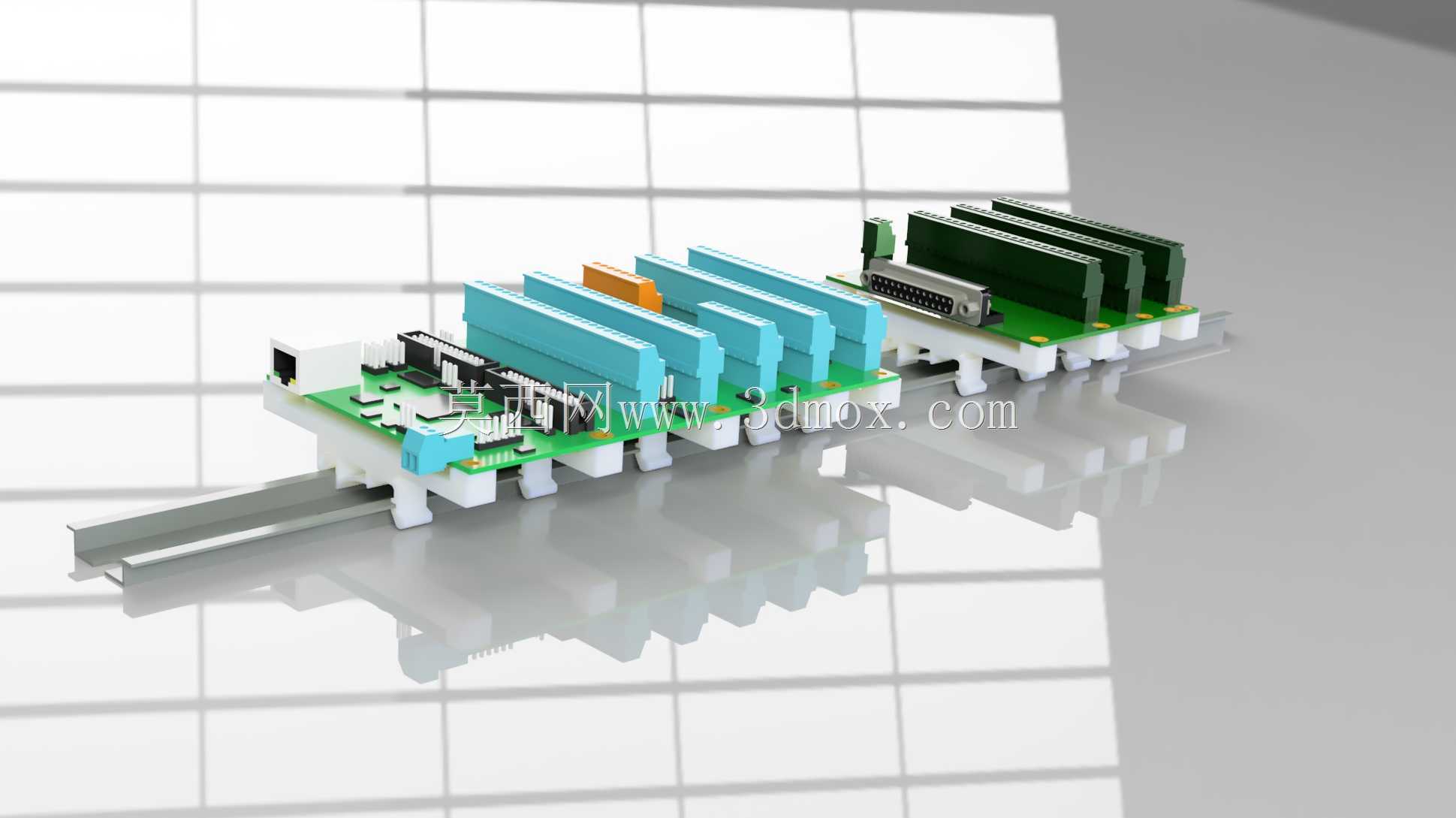

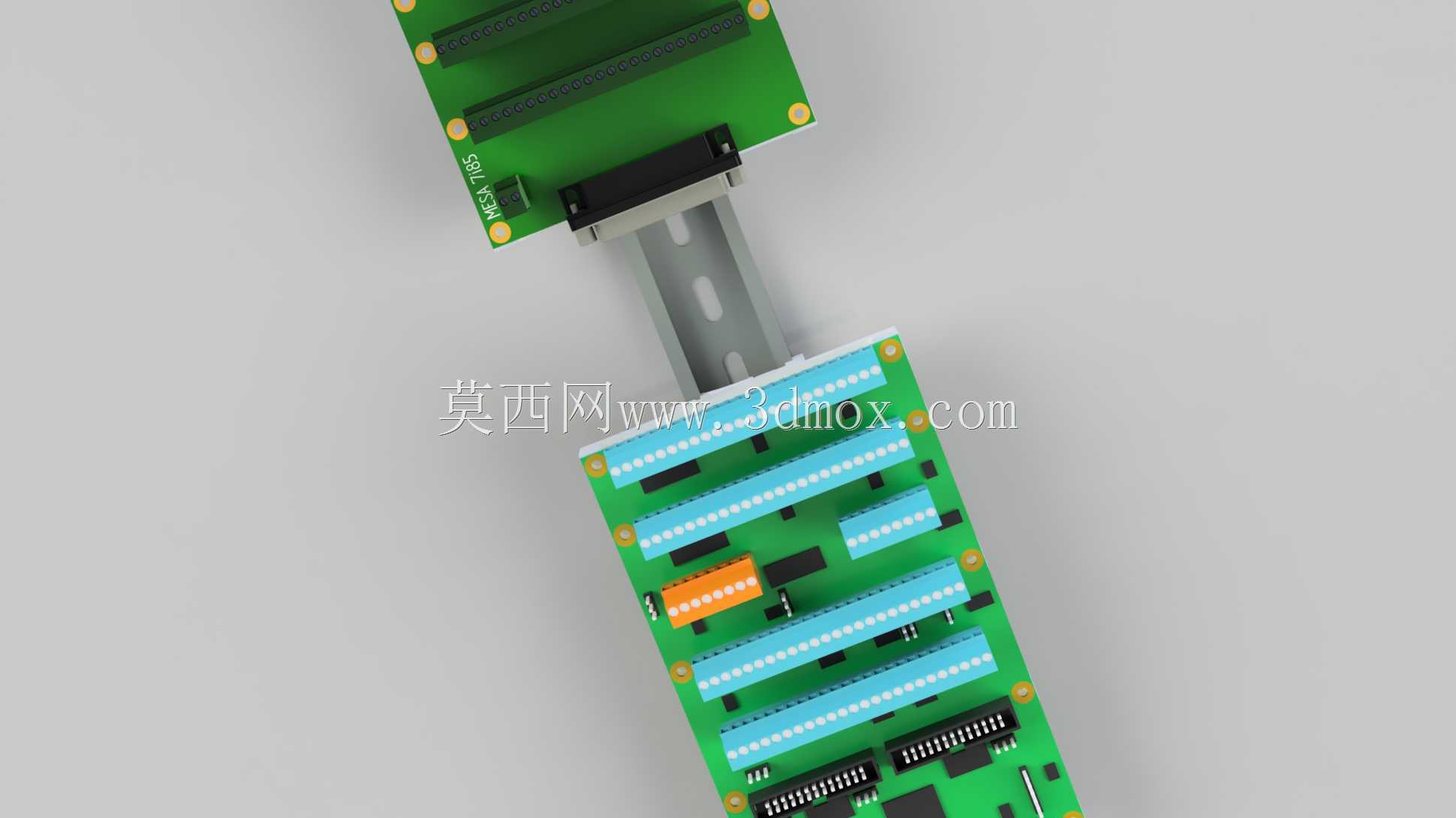

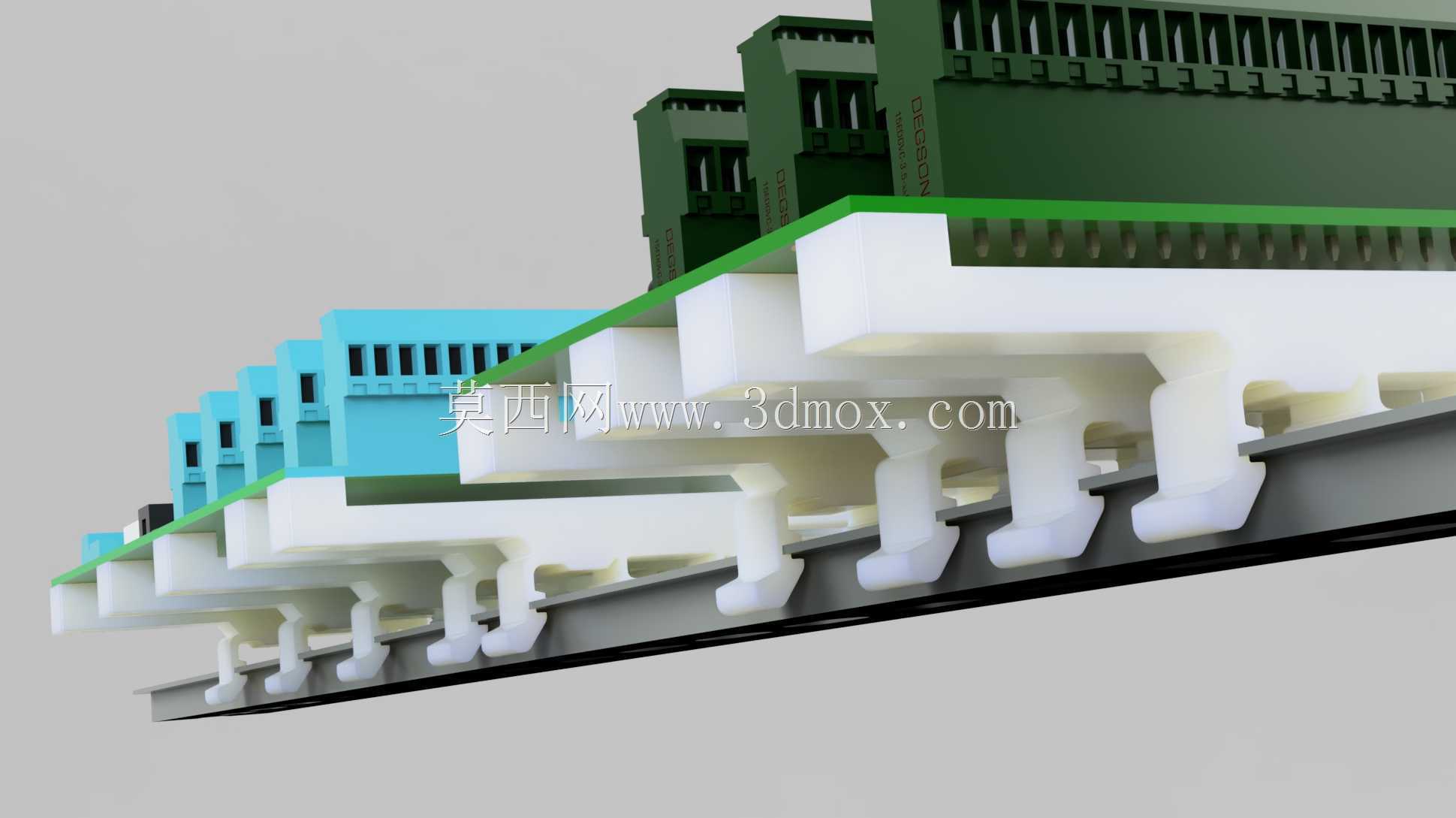

　　该适配器的核心功能是为标准DIN导轨安装的Phoenix触点类电子模块、Mesa系列7i85、7i76e、7i76EP等工控板卡提供稳定的台面安装基准，整体结构采用分层承载设计，底部为平直的安装基面，可直接贴合台面、设备外壁或测试工装平板，中部集成标准DIN导轨卡槽结构，卡槽尺寸完全符合工业通用TS35导轨的截面公差要求，可直接卡装各类符合DIN导轨安装标准的接线端子、IO模块、通讯板卡，上部预留模块排布空间，可同时容纳多块不同宽度的导轨安装式电子元件，模块排布间距符合工控布线的安全间隙要求，不会出现相邻模块干涉、接插件插拔空间不足的问题。

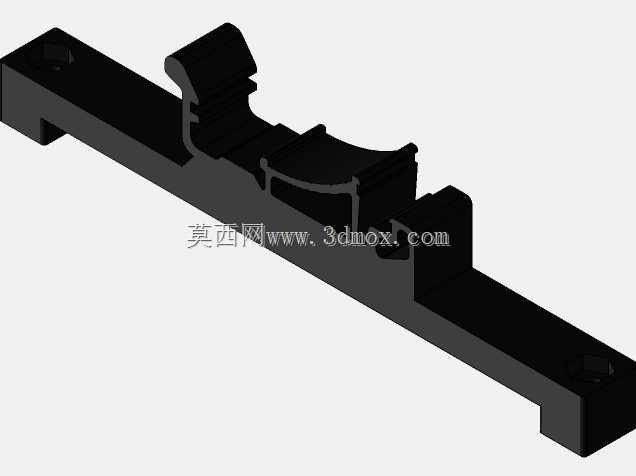

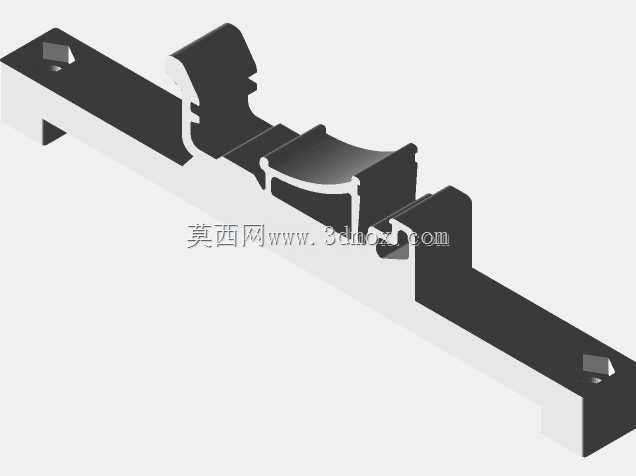

　　从设计思路来看，这款适配器没有采用额外的复杂锁紧结构，而是利用安装紧固件的预紧力实现整体结构的防窜动，安装时仅需搭配2个M3螺母与M3×10螺钉即可完成基座与安装面的固定，紧固件的安装位置设置在基座两端的非导轨区域，不会干涉导轨上模块的卡装与滑动，拧紧螺钉后基座底面与安装面完全贴合，导轨卡槽的形位公差不会因紧固力产生形变，保证模块卡装后滑动顺畅、锁紧可靠，不会出现长期使用后基座松动、模块偏移的问题。

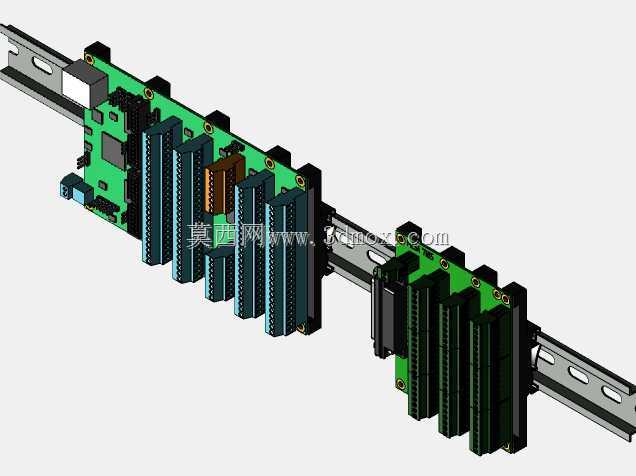

　　在外形尺寸与安装边界上，该适配器的导轨段长度可同时容纳4-6块标准宽度的22mm导轨式端子模块，整体宽度控制在单排模块安装的最小尺寸范围内，不会占用过多台面安装空间，基座边缘做了圆角过渡处理，避免安装调试过程中尖锐边角划伤操作人员或线缆绝缘层，基座底面为全平面设计，无需在安装面上加工沉槽或特殊定位结构，仅需加工两个对应M3螺钉的安装孔即可完成固定，安装孔的孔距经过优化，适配多数小型测试台、桌面工控装置的安装孔位布局，也可直接通过双面胶临时固定在光滑台面用于原型验证阶段的临时搭建。

　　实际使用过程中，这类适配器可大幅降低非机柜场景下导轨式工控模块的安装难度，无需定制专用的安装支架，也无需对模块本身进行任何改装，模块可直接沿用标准DIN导轨的卡装方式，后续更换模块、调整模块位置时仅需操作模块本身的导轨卡扣即可，无需拆卸基座，在小型实验装置、桌面式测试治具、设备外挂式控制单元的搭建场景中，这类适配基座可有效缩短安装调试周期，同时保证工控模块安装的规整性与可靠性，避免零散固定模块带来的布线混乱、维护困难等问题。结构设计上充分考虑了注塑加工的工艺性，所有壁厚保持均匀，没有出现壁厚突变导致的缩痕问题，导轨卡槽的加强筋设置在基座背面，既保证了卡槽的结构强度，又不会影响正面模块的安装空间，整体结构没有多余的装饰性特征，完全以功能实现为核心，符合工业配件的设计逻辑。
