家用小型自动增压自吸泵三维结构

　　这款带储压罐的一体式自吸增压泵，核心适配民用住宅供水、小型商用门店供水、庭院灌溉取水这类对水压稳定性有要求的场景，很多高层住户自来水入户压力不足、自建房井水抽取、小型经营性场所单点供水增压的工况里，这类结构的泵是选型时的主流选项。从实际使用逻辑来看，它不需要在每次取水时都启动电机，靠配套的压力开关检测管路压力，当管路水压低于设定阈值时电机自动启动抽水，当压力达到设定上限时电机自动停机，储压罐内预充的压缩空气可以维持管路静态压力，短时间小流量取水时不用频繁启动电机，既降低了电机启停的损耗，也能避免取水时出现水压忽大忽小的波动。

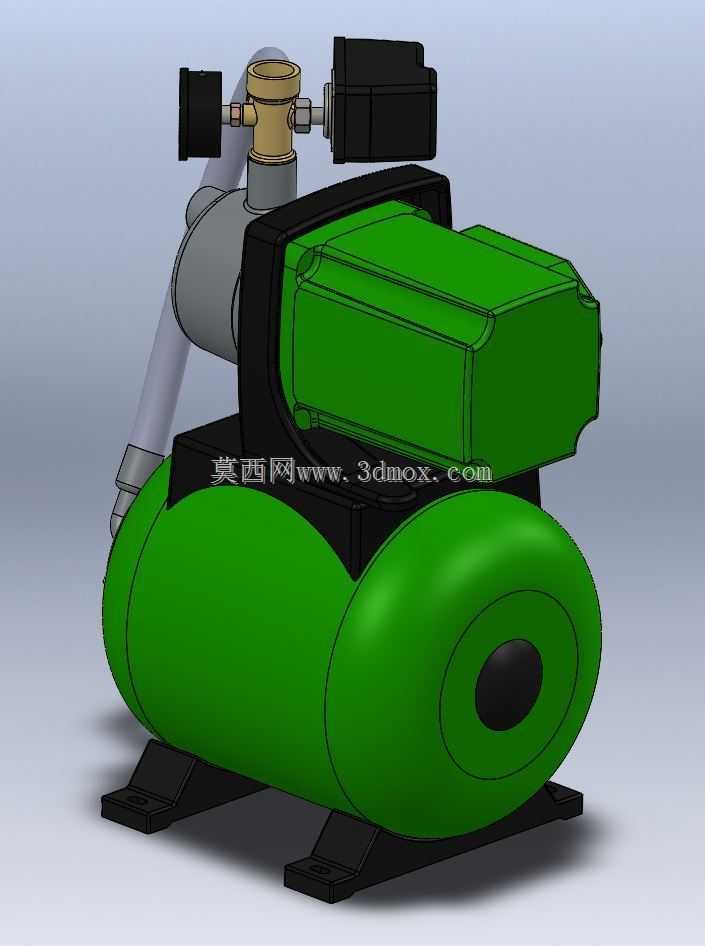

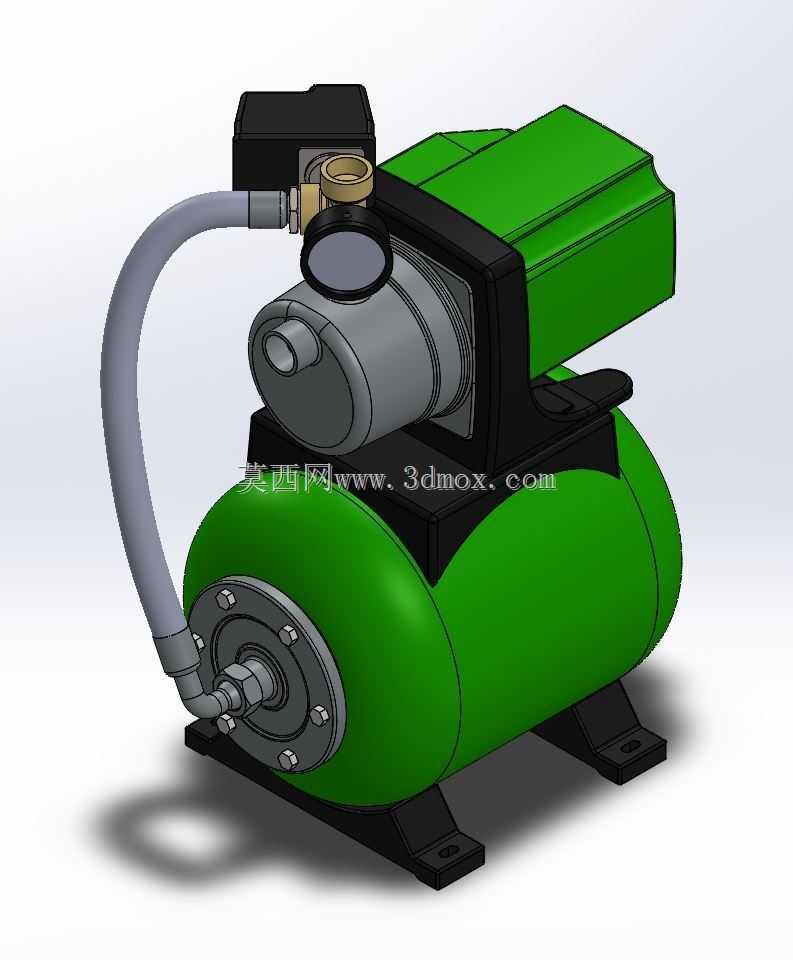

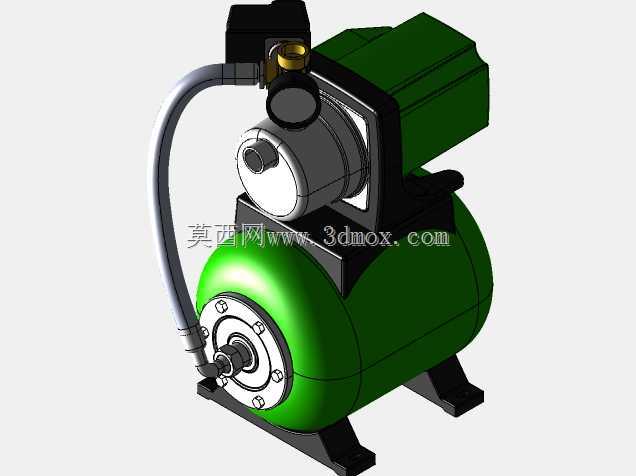

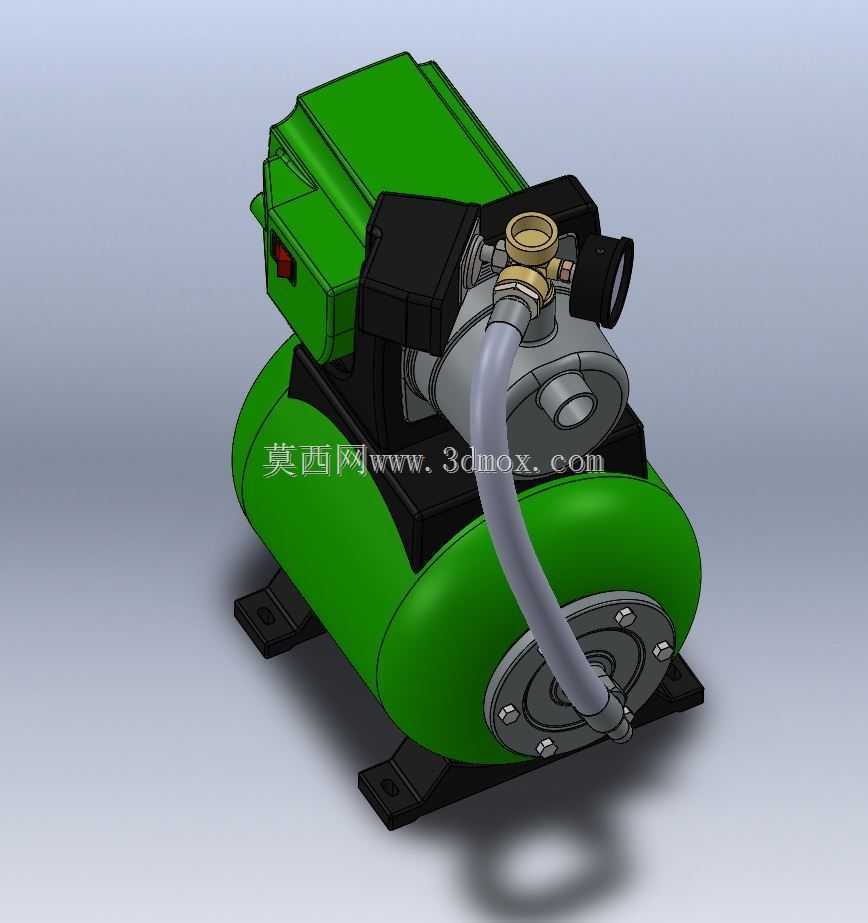

　　从结构设计的思路来看，这款模型把泵头、驱动电机、压力控制组件、储压气罐四个核心模块做了集成式布局，没有采用分体式安装的结构，所有部件都固定在一体式冲压成型的安装底座上，底座预留的四个安装孔位可以直接通过膨胀螺栓固定在水泥基础或者设备支架上，不需要额外做部件之间的装配定位，现场安装时只需要连接进出水管路、接通供电线路就能完成部署，大幅降低了非专业人员的安装门槛。泵头部分采用侧进上出的流道设计，进水口配置了外螺纹接头可以直接对接家用PPR或者PVC给水管道，泵腔内部集成了止回结构，停机时可以避免管路内的水倒流，不需要用户在进水端额外加装止回阀，减少了管路的渗漏点。驱动电机和泵头之间采用直连式传动，没有皮带或者联轴器这类中间传动部件，传动损耗更低，整体结构更紧凑，电机外壳做了散热筋结构，连续运行时可以通过空气自然对流带走绕组产生的热量，不需要额外配置散热风扇，运行噪音也更低。

　　压力开关组件直接安装在泵头的出水侧流道上，直接感知出水端的实时压力，比安装在管路上的外置开关检测精度更高，开关的启停压力阈值在出厂时已经做了标定，用户不需要自行调整就能适配常规家用供水的压力需求。储压罐采用卧式布局布置在泵体下方，和安装底座集成固定，罐体采用圆弧封头结构，承压能力更强，罐体内的橡胶隔膜把水腔和气腔完全分隔，预充的气体不会和水体直接接触，长期使用也不会出现气体溶解到水里导致储压失效的问题。进出水的连接管路采用耐老化的柔性软管连接，既可以缓冲泵运行时产生的振动，避免振动传递到建筑管路上产生共振噪音，也能补偿部件之间的装配公差，降低加工精度要求。

　　从安装边界来看，这款泵的整体横向尺寸控制在400毫米以内，纵向高度不超过300毫米，安装时只需要预留前后各100毫米的操作空间就能完成管路连接和日常维护，底座的安装孔位间距符合小型家用泵的通用安装尺寸，替换旧设备时不需要重新打孔固定。日常维护时只需要定期检查泵头进水口的滤网有没有被杂物堵塞，不需要拆解泵体做复杂保养，压力开关的外壳做了防水结构，安装在厨房、卫生间这类相对潮湿的环境里也不会出现电路短路的问题。泵脚位置的橡胶减震垫可以进一步吸收运行时的振动，即使直接安装在楼板上也不会产生明显的结构传声，不会影响住户的日常休息。

　　在建模细节上，这款模型还原了所有部件的装配关系，从泵头的机械密封结构、电机的端盖固定螺栓、储压罐的法兰连接结构，到压力开关的接线端子、软管的连接卡箍都做了等比例还原，没有做过度的简化，不管是做设备选型的方案展示，还是做同类产品的结构参考，都能直接获取对应的装配尺寸和结构逻辑。流道部分的建模也贴合实际的铸造工艺，没有出现工艺上无法实现的尖角或者薄壁结构，泵体外壳的壁厚均匀，符合压铸成型的工艺要求，储压罐的罐体壁厚也满足家用供水设备的承压标准，不会出现结构强度不足的问题。
