发动机进气再循环系统密封连接板

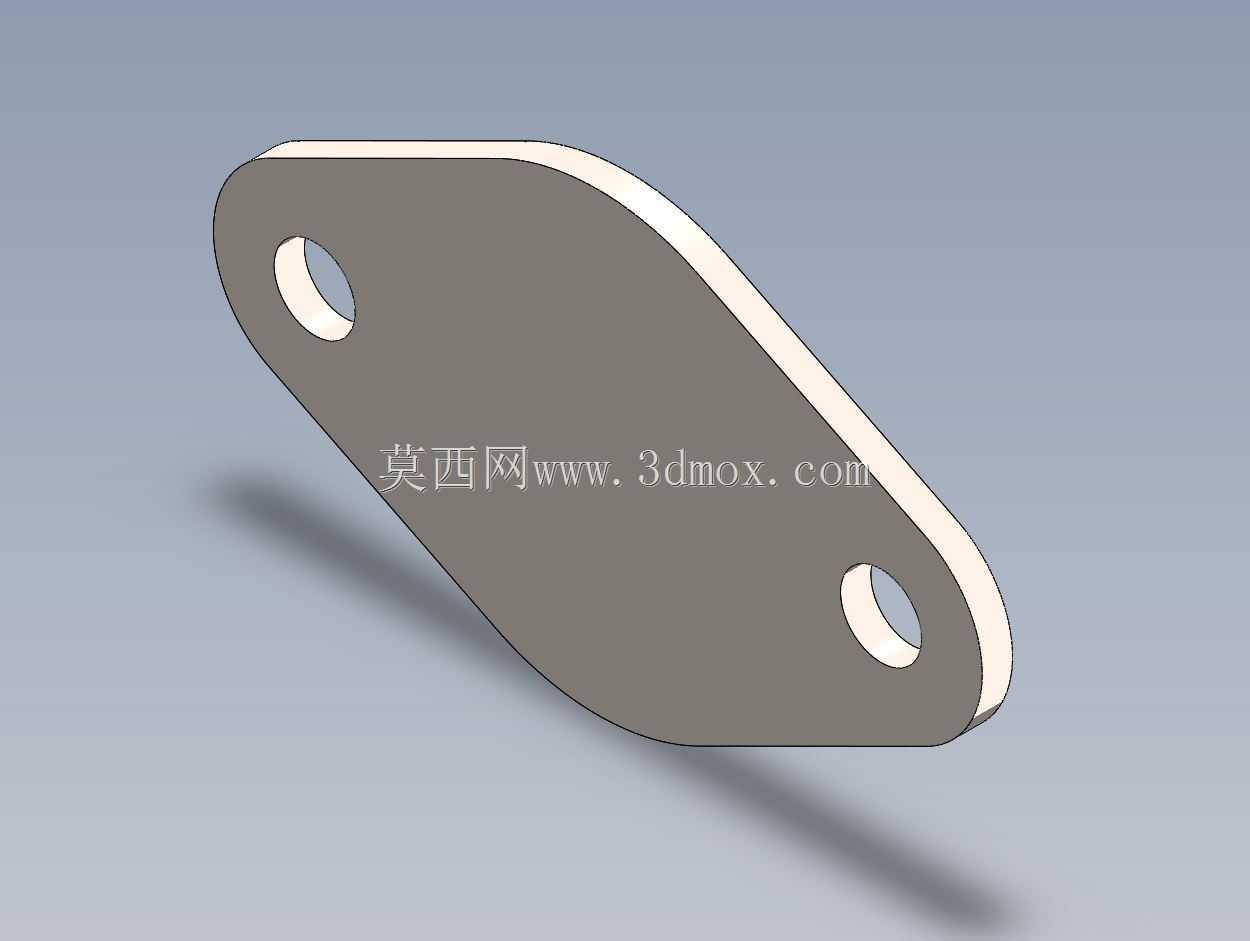

　　在商用车及乘用车辆的动力总成进气系统布局中，进气再循环回路的密封可靠性直接决定了发动机的排放控制水平与运行稳定性，这款连接板正是应用在4D56、L200系列柴油发动机进气再循环管路的对接位置，承担管路连接、端面密封、载荷分散的核心作用。从实际装车场景来看，该零件安装在进气再循环阀与进气歧管的对接端面之间，一侧贴合再循环阀的出气法兰面，另一侧贴合进气歧管的进气对接面，两个对称布置的安装孔位完全匹配对应机型的原厂螺栓规格，安装时无需额外扩孔或调整位置，可直接适配原厂装配的扭矩要求。

　　设计过程中首先考虑的是密封面的形位公差控制，整个零件的主体密封面采用平面度0.05mm的公差要求，避免因安装面翘曲导致的废气泄漏问题——要知道进气再循环回路中流通的是带一定压力与温度的废气，一旦出现端面泄漏，不仅会导致排放值超标，还可能引发机舱内废气异味、周边橡胶管路加速老化的问题。零件的外轮廓采用圆角过渡设计，没有尖锐的棱角，一方面是为了避让周边的线束、管路安装空间，避免在车辆运行振动过程中割伤相邻的橡胶件，另一方面也能减少零件自身的应力集中，在长期受发动机振动、温度交变载荷的作用下，不会出现边角开裂的问题。

　　从结构特性来看，该零件采用双层复合的结构设计，主体刚性层提供足够的安装支撑强度，表层密封层补偿对接法兰面的微观加工不平度，安装后在螺栓预紧力的作用下，密封层可充分填充法兰面的微观凹坑，实现可靠的静密封效果。两个安装孔的中心距严格匹配对应发动机法兰的螺栓孔距，孔位边缘做了小倒角处理，既方便安装时螺栓顺利穿入，也能避免孔边毛刺在安装时刮伤螺栓螺纹，影响预紧力的均匀性。零件的整体厚度控制在适配原厂安装间隙的范围内，安装后不会改变原有管路的对接位置，不需要额外调整周边管路的固定支架位置，可直接作为替换件或原厂配套件使用。

　　在实际选型匹配过程中，需要注意该零件的安装边界：其外轮廓的最大宽度、长度完全适配4D56系列发动机对应位置的安装空间，不会与周边的喷油嘴线束、冷却液管路产生干涉，即使在发动机产生最大悬置位移的工况下，零件边缘也不会触碰周边部件。不同于普通的平面密封垫片，这款连接板自带一定的结构刚性，安装时不会因为螺栓预紧力过大产生过度变形，可长期维持稳定的密封压力，在发动机从冷启动到全负荷运行的温度交变区间内，材料的蠕变量控制在极低水平，不会出现使用一段时间后密封压力下降导致的泄漏问题。

　　从建模逻辑来看，绘制该零件时首先以两个安装孔的中心连线作为基准轴，确定整体的对称布局，再根据对接法兰的外轮廓尺寸绘制密封面的外形曲线，所有转角处均采用与法兰轮廓匹配的圆角半径，保证密封面完全覆盖法兰的密封带区域，不会出现密封带外露或者密封面过宽导致的材料浪费。建模过程中需要重点控制两个安装孔的位置度公差，以及密封面的平面度要求，同时在零件的边缘做等半径的倒边处理，去除加工毛刺，避免安装过程中割伤操作工人的手部。在实际装配验证环节，该零件可顺利通过发动机的冷热冲击试验、振动耐久试验，在全工况运行范围内均未出现泄漏、变形、开裂等问题，完全满足主机厂的配套性能要求。
