防水型90A无刷电子调速器结构设计

　　这款防水无刷电子调速器主要面向涉水类动力模型场景设计，常见应用包括遥控船模、水下探测机器人、水陆两栖遥控载具等需要在高湿度甚至直接浸水环境下工作的无刷动力系统，核心作用是接收控制端的油门信号，将动力电池的直流电转换为适配无刷电机的三相交流电，同时根据控制指令实时调整输出功率，实现动力输出的线性调控，保障动力系统在复杂工况下的稳定运行。

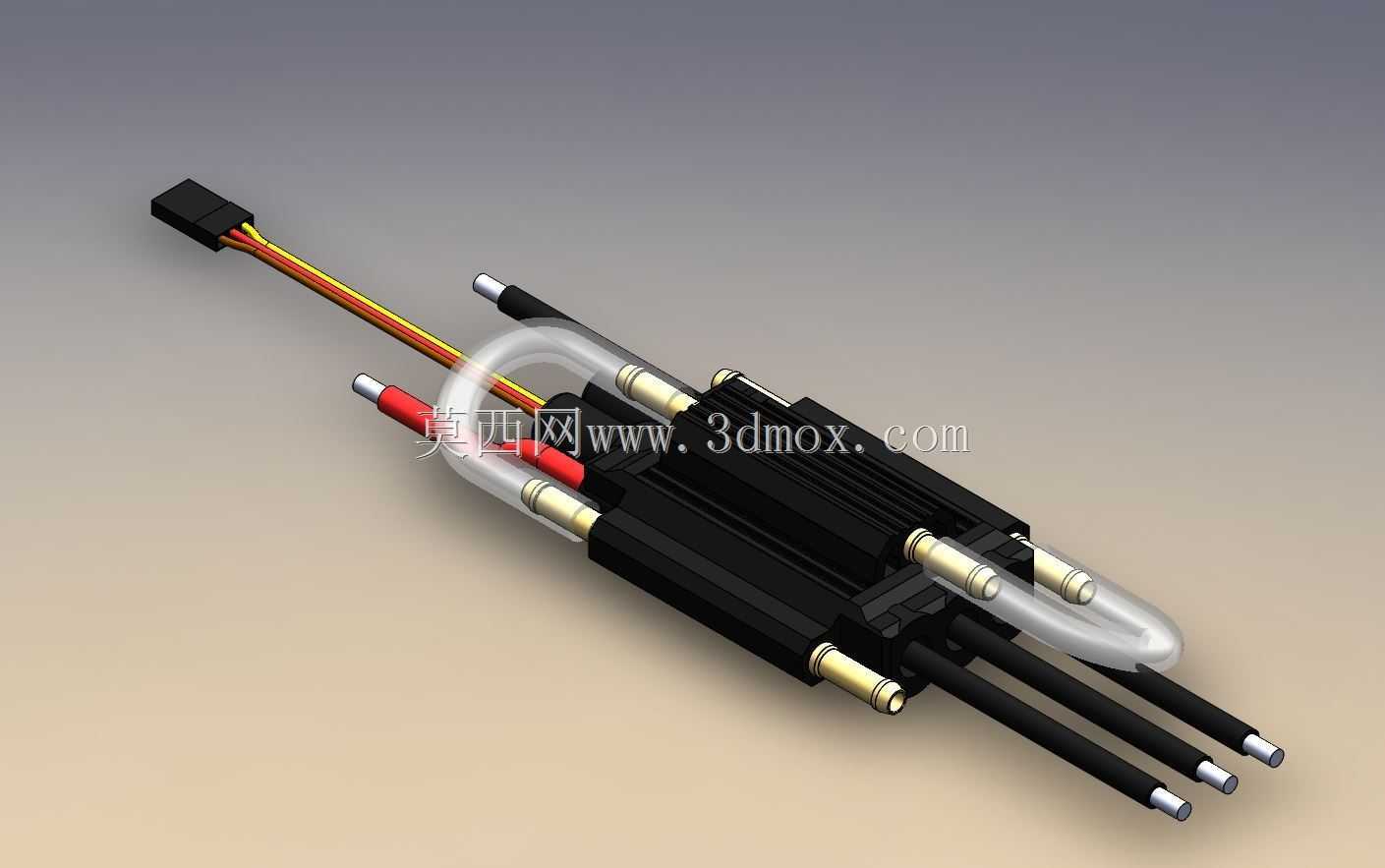

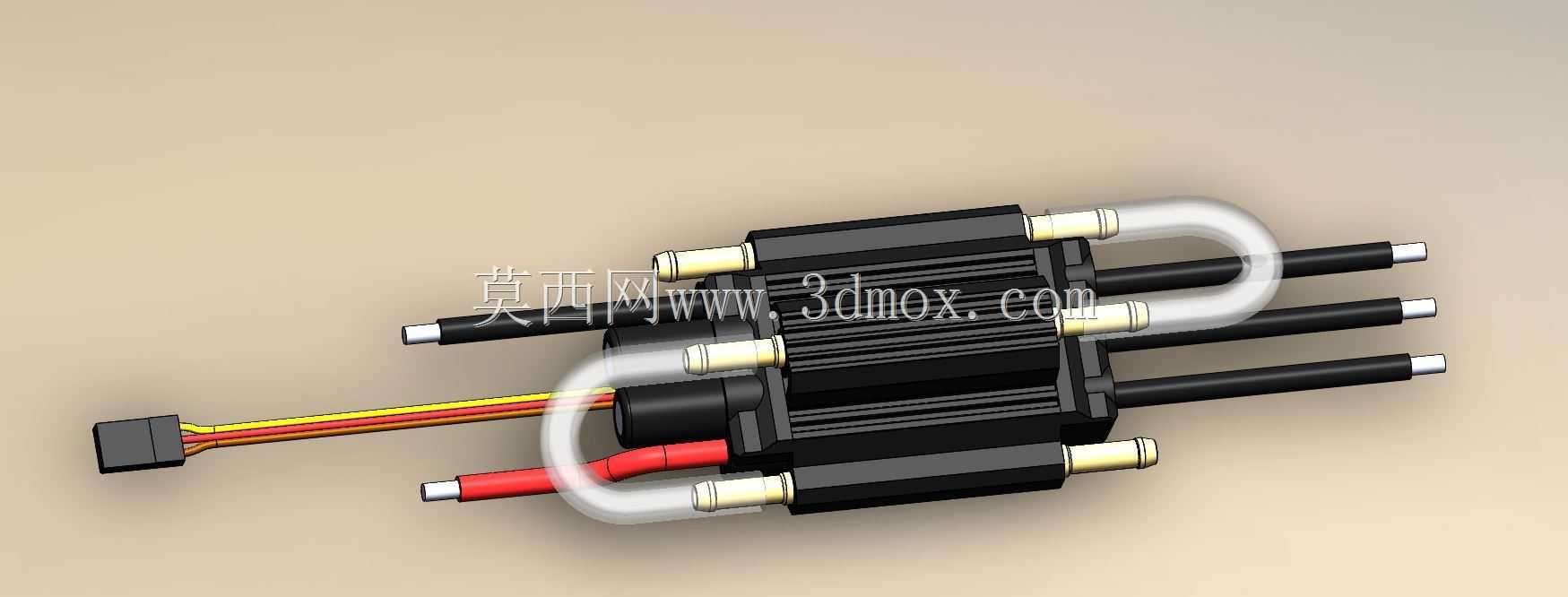

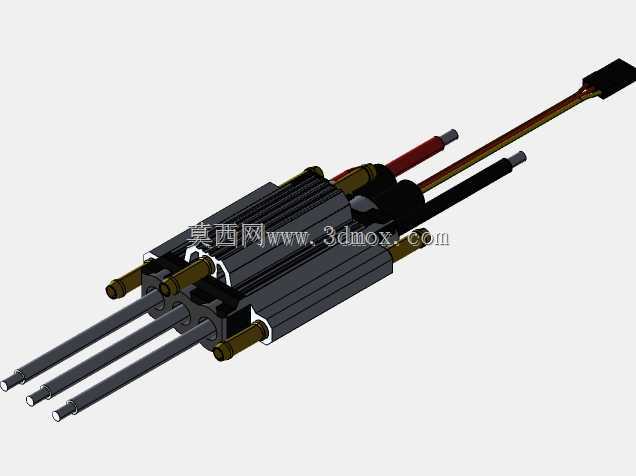

　　从结构设计思路来看，整体采用全密封灌封加外壳防护的双重防水架构，主体功率部分采用黑色高强度工程塑料外壳包裹，内部功率管与导热基座紧密贴合，既可以实现电路部分的物理隔离防水，也能将大电流工作产生的热量快速传导至外壳，配合外置的水冷循环结构实现持续散热。外置的透明管路为水冷循环通道，工作时可外接载具的水冷循环系统，让冷却液直接流经功率发热区域的导热基座，相比传统风冷结构，散热效率提升明显，能够支撑90A持续电流下的长时间工作，避免大负载工况下的过热降频甚至烧毁问题。

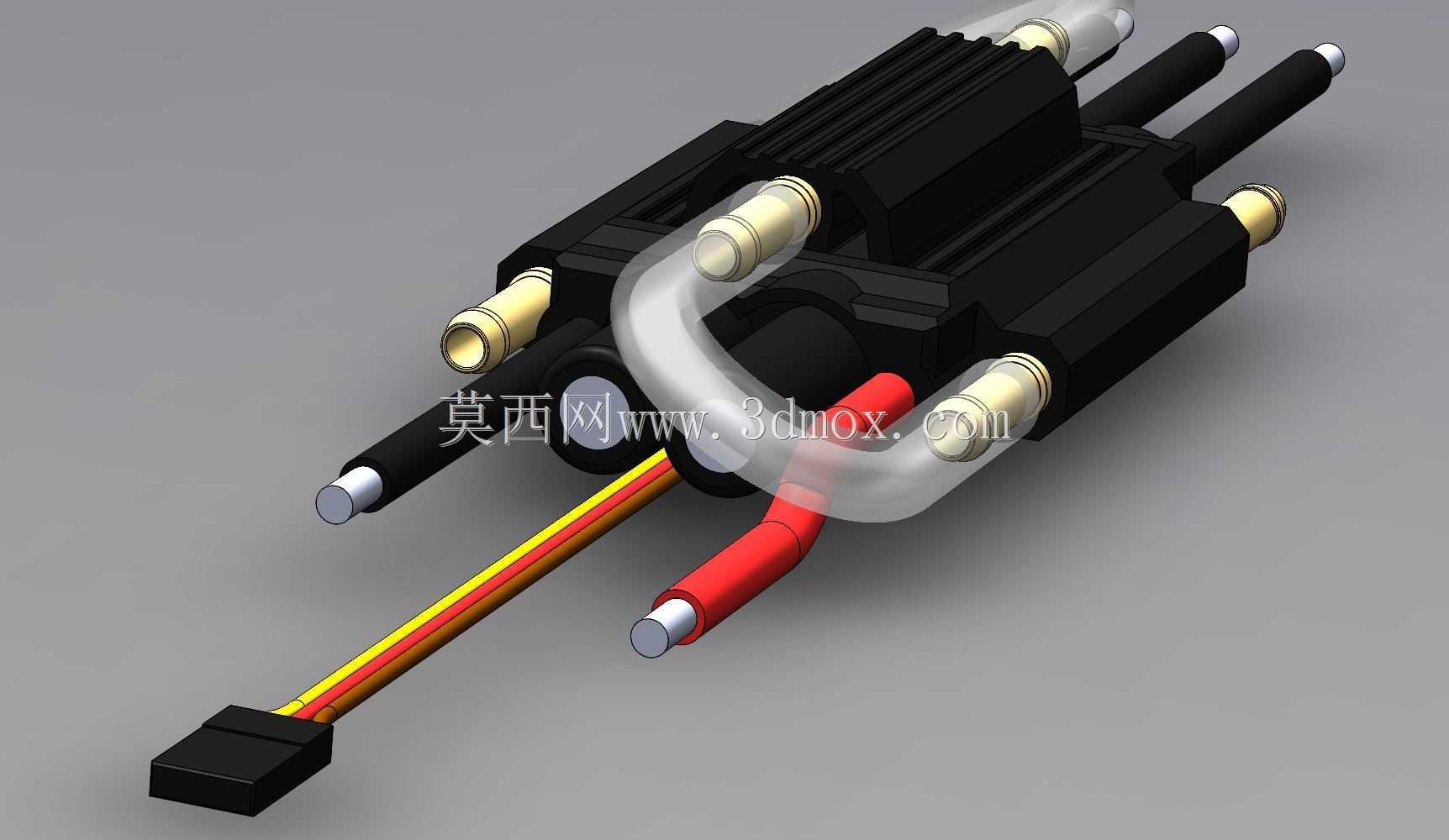

　　接线部分做了针对性的防水适配，动力输出端采用三根大线径耐高温硅胶线，端部做了镀锡处理，接线后可配合热缩管或者防水密封胶实现接线位的防水密封；信号输入端采用标准的三线杜邦接头，线序对应信号、电源、地线，接头位置预留了足够的密封操作空间，安装时可做灌胶密封处理，避免水汽从接线缝隙渗入内部电路。水冷接口采用黄铜材质的快插式接头，接头与外壳之间做了密封圈压合密封，既可以保证冷却液循环时无渗漏，也能快速对接外部水冷管路，降低安装调试的复杂度。

　　从安装边界来看，整体主体为长方体结构，长度方向预留了水冷接头的安装空间，安装时需要在载具的动力舱内预留对应长宽高的安装位，同时需要预留水冷管路的弯折空间，避免管路弯折过大影响冷却液循环。接线端的出线方向为同侧布局，信号出线与动力出线分别位于主体两端，布线时可以分开走线，减少动力线大电流对信号传输的电磁干扰。外壳表面做了防滑纹理设计，安装时可以通过扎带或者固定卡箍直接绑定在载具的安装基座上，不需要额外打孔，适配不同结构的载具安装需求。

　　功能特性上，这款调速器支持无刷电机的无感驱动模式，不需要额外搭配霍尔传感器即可实现平稳的动力输出，启动扭矩足够支撑大尺寸螺旋桨的负载启动，油门线性经过调校，低速区间不会出现明显的顿挫感，高速区间的功率输出充足，能够满足竞速类船模的动力响应需求。防水等级可以支持短时全浸水工作，能够应对航行时的水花飞溅、甚至翻船后短时浸水的工况，不会因为进水导致电路短路失效。内部集成了过流保护、欠压保护、过热保护功能，当出现负载过大、电池电压过低、温度超阈值的情况时，会自动限制输出功率或者切断输出，保护调速器与电机、电池不会因为异常工况损坏。

　　在实际选型适配时，需要根据搭载的无刷电机KV值、螺旋桨尺寸、电池电压来匹配工作电流，90A的持续电流可以适配3-6S锂电池供电的动力系统，搭配对应KV值的外转子无刷电机，可以满足绝大多数中大型遥控船模、水下机器人的动力需求。建模过程中对所有密封配合面、接头安装位、散热结构的尺寸都做了公差适配，保证生产装配时各部件可以顺利组装，密封件的压缩量控制在合理区间，既不会因为压缩量过大导致密封件过早老化，也不会因为压缩量不足出现渗漏问题。水冷通道的流道设计做了优化，冷却液可以直接冲刷功率管的导热面，没有散热死角，能够保证长时间大负载工作时温度始终处于合理区间。
