挖掘机动臂铲斗工作装置结构设计

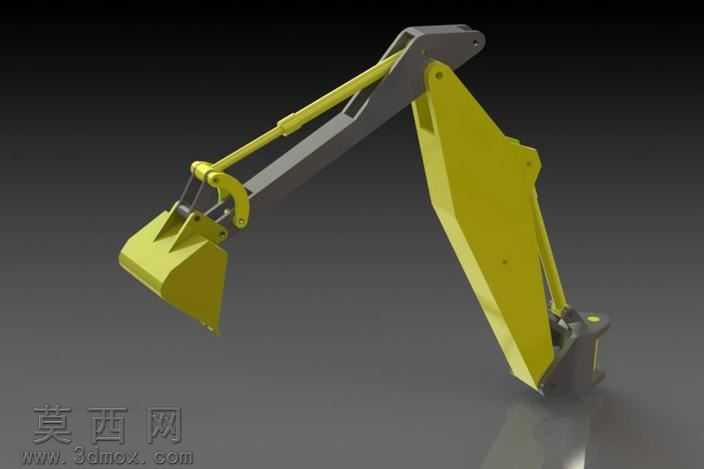

本模型为挖掘机械核心工作装置的三维数字化设计成果，建模阶段以真实工程机械的作业参数为基准，采用自底向上的装配建模逻辑完成整体搭建。首先对动臂主体结构进行参数化草绘，通过拉伸、放样、倒角等基础特征命令构建动臂的箱型焊接主体，精准还原了动臂上用于铰接液压油缸、斗杆的安装支座结构，对支座处的加强筋板、安装孔位的位置公差与尺寸精度做了严格约束，保证后续装配的同轴度要求。斗杆部分采用变截面箱型结构建模，同步完成了斗杆与动臂连接销轴、斗杆油缸铰接点的结构设计，所有铰接位置均预留了标准销轴的装配间隙，还原真实机械的转动副配合关系。铲斗部分按照土方作业型铲斗的结构特征建模，还原了斗唇、斗齿、侧刃板以及背部加强筋的细节结构，斗齿与斗体的连接结构、铰接耳板的厚度参数均参照行业通用标准设定。液压油缸部分分别完成了缸筒、活塞杆、铰接端盖的零件建模，装配时严格按照工作装置的运动轨迹约束油缸的安装位置，通过添加角度配合、极限位置约束，可直观模拟动臂举升、斗杆收放、铲斗翻转的全行程作业动作。渲染阶段采用工业机械常用的涂装配色方案，主体结构件赋予哑光黄工程漆材质，金属铰接销轴、油缸活塞杆赋予抛光金属材质，液压油缸缸筒赋予深灰金属漆材质，通过添加环境HDR光照与软阴影效果，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑了工作装置的受力传递路径，对动臂与机身连接的根部结构、各铰接点的受力集中区域做了结构强化设计，整体模型可用于工程机械结构教学、作业动作仿真演示、零部件受力分析前处理等场景，完整还原了挖掘机械前端工作装置的机械结构原理与装配逻辑。
