多通道腔体式射频双工器结构设计

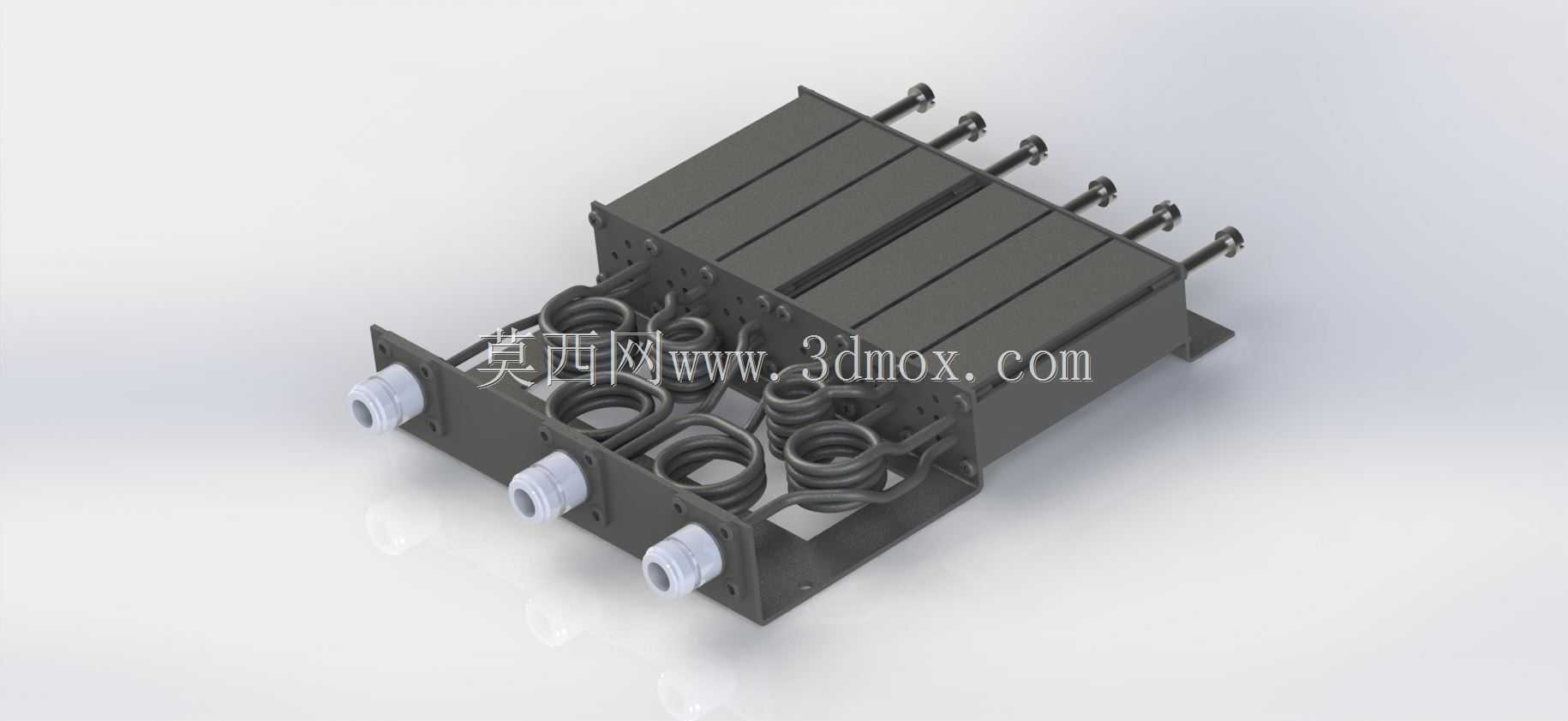

　　这款腔体式双工器主要应用于无线通讯基站、射频信号中继系统、专网通讯组网场景中，核心作用是实现发射与接收信号的同端口共缆传输，同时完成两个不同频段信号的双向隔离，避免发射端大功率信号串入接收通道烧毁前端低噪声放大电路，也能防止接收端的微弱信号被发射链路的杂散信号干扰。从结构设计来看，整体采用模块化腔体拼接思路，六个独立的谐振腔沿长度方向并排布置，每个谐振腔对应独立的调谐螺杆伸出腔体顶部，现场调试时可通过调整螺杆伸入腔体的深度，改变单腔谐振频率，配合腔体内置的螺旋谐振线，实现精准的频段匹配与带外抑制指标。腔体主体采用金属板材折弯拼接成型，外侧预留带安装孔的固定支耳，安装时可通过支耳直接固定在通讯设备机箱的内部安装板上，

　　安装边界需注意预留顶部调谐螺杆的操作空间，避免上方结构件遮挡调试路径，同时三个侧出的同轴接头端需预留线缆弯折半径，防止接头处线缆过度弯折导致驻波比异常。设计过程中重点考量了谐振腔之间的电磁屏蔽性能，相邻腔体之间采用金属隔板完全分隔，仅通过预设的耦合窗口实现信号的定量传输，从结构上杜绝了腔间信号串扰，保证信号隔离度满足通讯系统的使用要求。螺旋谐振结构的设计相比传统同轴谐振杆，能够在较小的腔体体积下实现更低的工作频率，有效压缩了整体设备的外形尺寸，适配紧凑型通讯设备的内部安装空间需求。三个射频接头采用标准同轴接口规格，可直接匹配常规通讯同轴电缆，接头与腔体之间做了密封衔接处理，兼顾一定的防尘性能，适合在室内通讯机柜、

　　户外一体化基站机箱等不同安装环境下使用。腔体底部采用开放式框架结构，既减轻了整体重量，也能在设备工作时为谐振回路提供一定的散热空间，避免长期大功率工作时腔体温升过高导致谐振频率漂移。每个调谐螺杆都配套了锁紧结构，调试完成后可通过锁紧螺母固定螺杆位置，防止运输、使用过程中振动导致螺杆移位，造成设备性能指标偏移。从安装适配性来看，整体外形为规则长方体结构，固定支耳的安装孔位采用标准化间距设计，可兼容多数通讯机箱的内部安装孔位布局，不需要额外制作转接安装板，能够直接替换同规格的传统双工器部件，降低设备升级改造成本。结构设计时也充分考虑了加工工艺性，腔体的板材折弯、焊接工序都采用常规钣金加工工艺即可完成，

　　内置的螺旋谐振线可通过定型工装批量加工，不需要特殊的定制加工设备，能够有效控制生产制造成本，适合批量生产应用。在实际使用场景中，这类多腔双工器可同时支持多路信号的合路与分路，相比单路双工器能够减少设备内部的器件数量，简化机箱内部的线缆布线，降低信号链路的插损，提升整套通讯系统的信号传输效率。
