DIN导轨卡扣式锁紧固定件结构设计

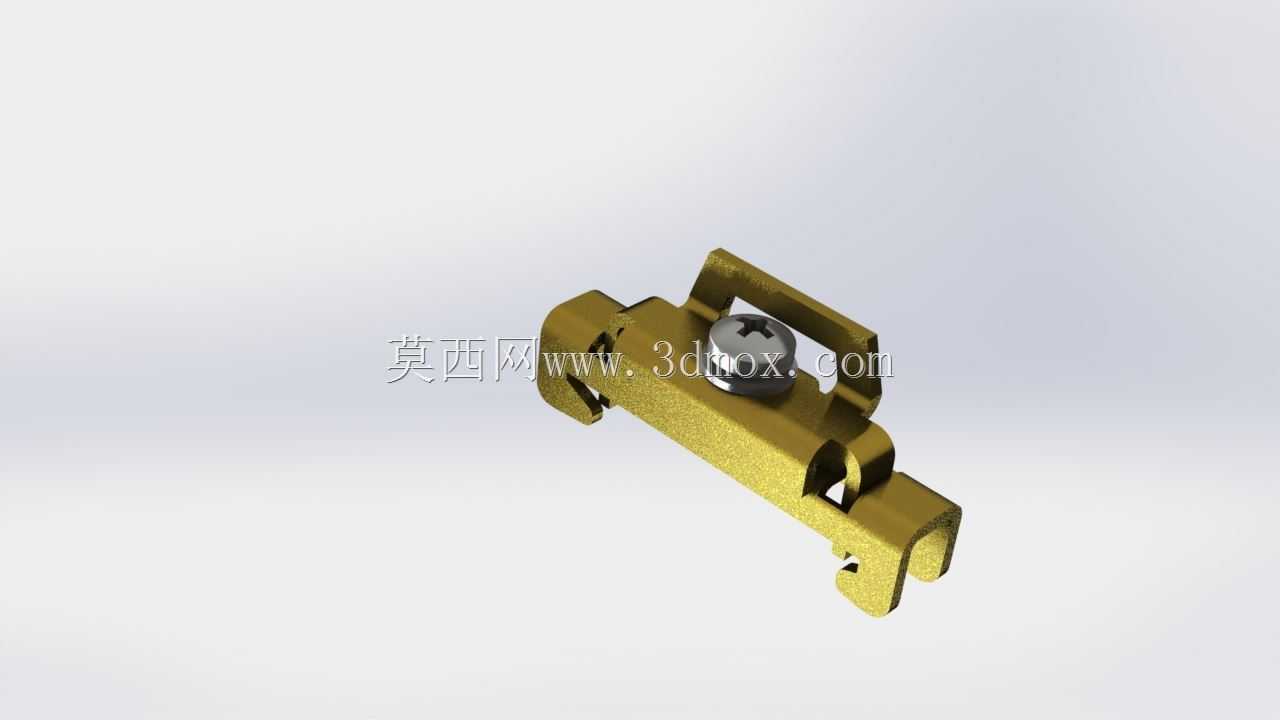

　　在低压电气柜、工业控制箱、分布式IO模块安装场景中，DIN导轨是承载各类电气元件的标准安装载体，而导轨锁紧件是实现元件快速卡装、防松脱的核心配套五金件，这类零件的设计合理性直接影响现场装配效率与设备长期运行的抗振可靠性。这款导轨锁紧固定件采用一体式冲压折弯加局部机加工的结构思路，主体采用黄铜材质打造，兼顾导电连续性与抗锈蚀能力，适配行业通用的35mm标准DIN导轨安装边界，整体外形紧凑，不会占用导轨上过多的安装空间，可适配相邻元件间距较小的密集排布场景。从功能特性来看，该锁紧件采用双侧卡爪勾合结构，安装时无需额外工具，对准导轨上沿按压即可完成初步卡装，顶部设置的一字槽锁紧螺钉可推动内部顶紧块向下位移，

　　持续施加预紧力将卡爪牢牢压合在导轨的卷边内侧，即便在设备长期受振动、冲击的工况下，也不会出现沿导轨滑移、松脱的问题，同时拆卸时仅需拧松螺钉即可向上拔出元件，大幅降低后期运维更换元件的操作难度。设计过程中重点考量了安装边界的适配性，零件整体宽度控制在12mm以内，厚度方向突出导轨表面的尺寸不超过18mm，不会与柜内走线槽、相邻元件的外壳产生干涉，卡爪的开口尺寸严格匹配标准导轨的卷边厚度，公差控制在0.1mm以内，既保证卡装时的顺畅度，又避免间隙过大导致的晃动问题。不同于普通塑料卡扣的结构，这款金属锁紧件可耐受-40℃到120℃的工作环境温度，适配户外机柜、高温车间等特殊工况的使用需求，黄铜材质的本体还可实现元件与导轨之间的等电位连接，

　　无需额外加装接地跨接线，简化电气安装的接线流程。在结构细节处理上，卡爪的勾合面做了微小的倒齿设计，当锁紧螺钉施加预紧力时，倒齿可嵌入导轨表面的氧化层，进一步提升防滑移能力，螺钉与本体的配合部位做了加厚处理，避免反复拧动螺钉时出现螺纹滑牙的问题，零件的所有棱边都做了0.2mm的倒角处理，安装时不会划伤操作人员的手部，也不会割破线缆的绝缘层。实际应用中，这类锁紧件不仅可用于小型断路器、继电器、端子排的辅助固定，还可作为定制化电气模块、传感器安装座的配套锁紧结构，只要安装接口匹配标准DIN导轨，都可通过该零件实现可靠固定，相比传统的螺丝直接固定方式，这种卡装锁紧结构可将单元件的安装时间缩短70%以上，尤其适合大批量电气柜装配的生产线场景，

　　能有效提升整体装配效率，降低人工操作的时间成本。设计时还充分考虑了零件的加工工艺性，主体结构采用单块黄铜板材冲压折弯成型，仅顶部的锁紧螺钉、内部顶紧块为单独加工的标准件或简易机加件，无需复杂的铸造、焊接工序，零件加工良率高，批量生产成本可控，适合大规模量产应用。在抗疲劳性能方面，卡爪的折弯部位做了圆角过渡处理，避免应力集中导致的长期使用后卡爪弹性衰减问题，经过上千次反复装拆测试后，卡爪的卡紧力仍能保持初始值的85%以上，完全满足工业场景下设备全生命周期的使用需求。
