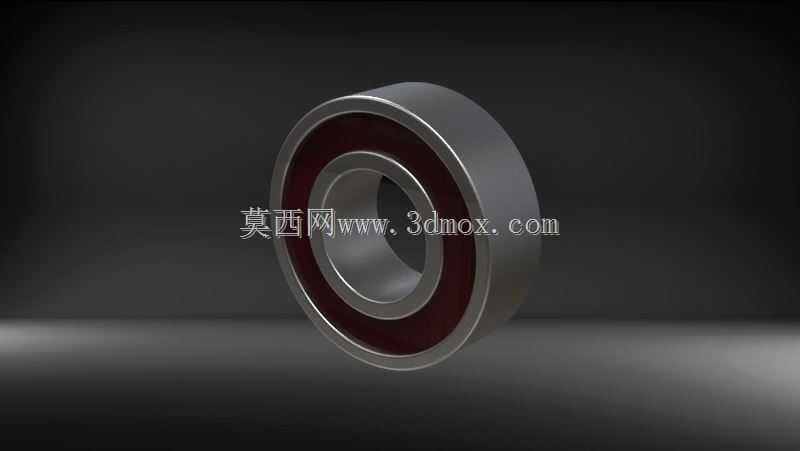

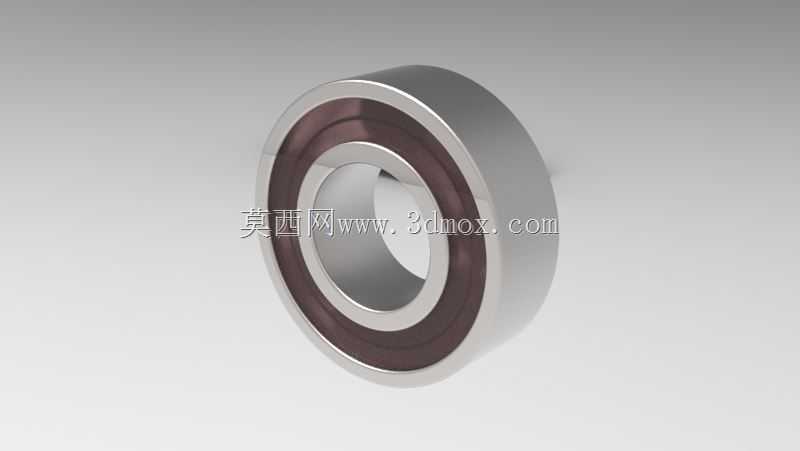

深沟球滚珠轴承结构设计展示

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的泵组、减速机、机床主轴，但凡存在轴系旋转的工况，几乎都能见到这类部件的身影。这套滚珠轴承的结构设计，核心围绕轴系的径向定位与低摩擦旋转需求展开，设计过程中首先明确了核心功能边界：需要为旋转轴提供单方向的径向约束，保证轴在运转过程中不会出现径向窜动，同时将轴旋转过程中的摩擦阻力降到最低，减少动力传输过程中的损耗。

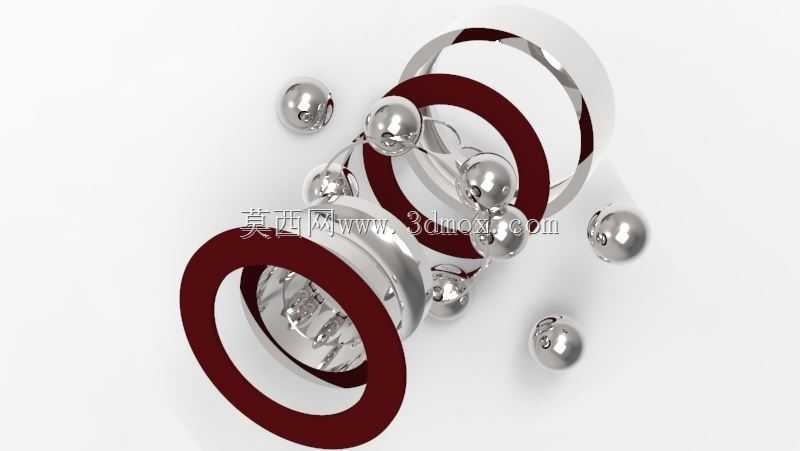

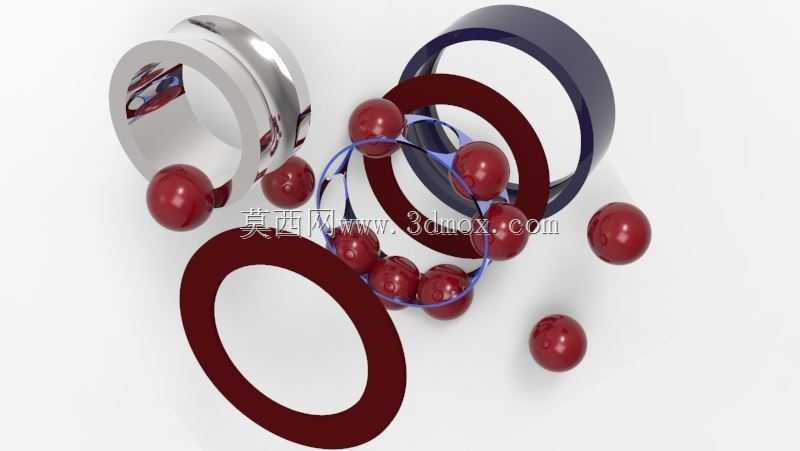

　　从结构组成来看，这套轴承采用经典的深沟球结构布局，包含内外套圈、钢制滚珠、保持架三个核心部分。内圈与旋转轴采用过盈配合安装，安装时需要根据轴的公差带选择合适的配合等级，常规轻载工况下选用k6公差带即可满足使用要求，重载或高速工况则需要适当提升配合过盈量，避免内圈与轴之间出现相对滑动造成磨损。外圈与轴承座孔采用过渡配合，既可以保证外圈的定位稳定性，也能在设备维护时方便拆卸更换。套圈的滚道采用圆弧型深沟设计，滚道的曲率半径略大于滚珠半径，这个设计细节既可以保证滚珠与滚道有足够的接触面积承载径向载荷，也能预留出微小的间隙容纳润滑脂，同时允许轴系存在极小角度的偏斜，补偿安装过程中产生的同轴度误差，降低对安装精度的严苛要求。

　　滚珠作为承载的核心元件，采用高碳铬轴承钢加工而成，表面经过淬火处理后硬度达到HRC61-65，具备足够的耐磨性与接触疲劳强度，能够承受长期交变载荷的冲击。保持架采用浪形冲压结构，将每颗滚珠均匀分隔在滚道的圆周方向上，避免滚珠在运转过程中相互接触摩擦，同时引导滚珠在滚道内正常滚动，防止滚珠出现歪斜或卡滞的情况。轴承的主体安装基座采用铸铁材质铸造而成，铸铁本身具备良好的减震性与尺寸稳定性，能够吸收轴系运转过程中产生的微小振动，保证轴承支撑结构的刚性，避免长期运转后出现安装位置偏移。

　　在实际选型应用中，这类滚珠轴承的安装边界需要重点关注几个参数：首先是轴径与轴承内径的匹配公差，其次是轴承座孔的深度与外径配合公差，另外还要预留出润滑密封结构的安装空间。常规工况下，这类轴承适用于转速中等、径向载荷为主的传动场景，安装时需要注意清洁度控制，避免金属碎屑、灰尘等杂质进入滚道内部，否则会在运转过程中造成滚道表面压痕，加速轴承磨损，大幅缩短使用寿命。润滑方式优先选用锂基脂润滑，注脂量控制在轴承内部空腔的三分之一到二分之一即可，注脂过多反而会增大运转阻力，造成轴承温升过高。

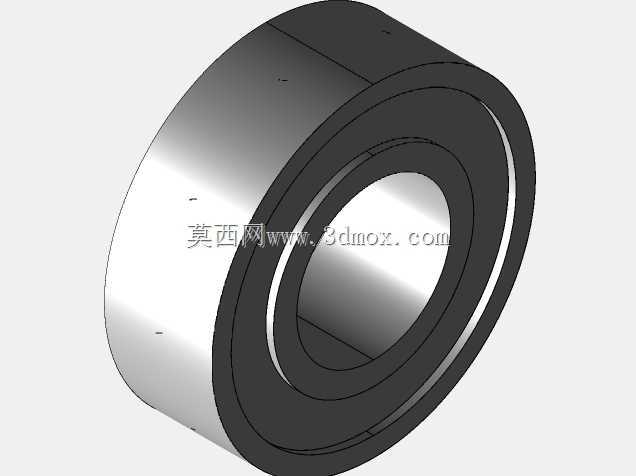

　　从设计逻辑来看，这套轴承的结构没有做多余的功能叠加，完全围绕最核心的旋转支撑需求做优化，所有尺寸公差、结构细节都服务于“稳定定位、低阻旋转、长寿命运行”这三个核心目标。在三维建模过程中，需要重点保证滚道与滚珠的同心度，保持架的兜孔位置需要与滚珠的排布位置完全对应，避免出现装配干涉，同时要还原出各部件之间的配合间隙，保证虚拟装配的状态与实际生产装配的状态一致，为后续的工程图输出、干涉检查、运动仿真提供准确的模型基础。对于设备设计人员来说，这类标准传动部件的三维模型不需要从零开始绘制，但需要准确掌握其安装尺寸、载荷特性、适用工况，才能在选型时做到匹配合理，避免出现选型不当造成的设备故障。
