带轴定位锁紧结构的滚珠轴承组件

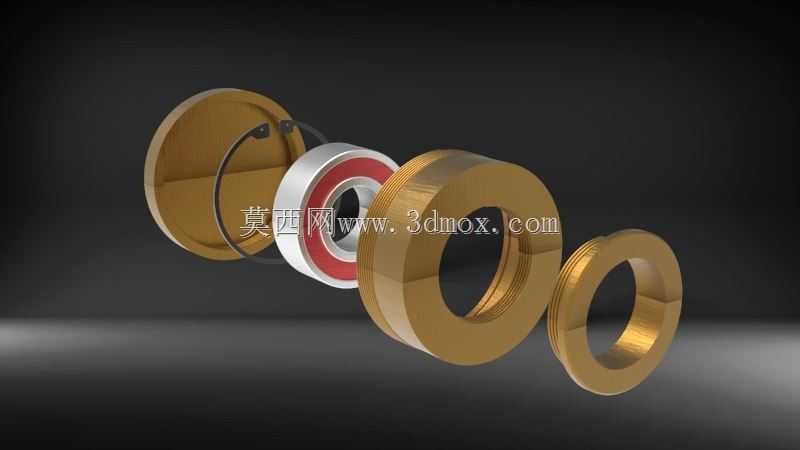

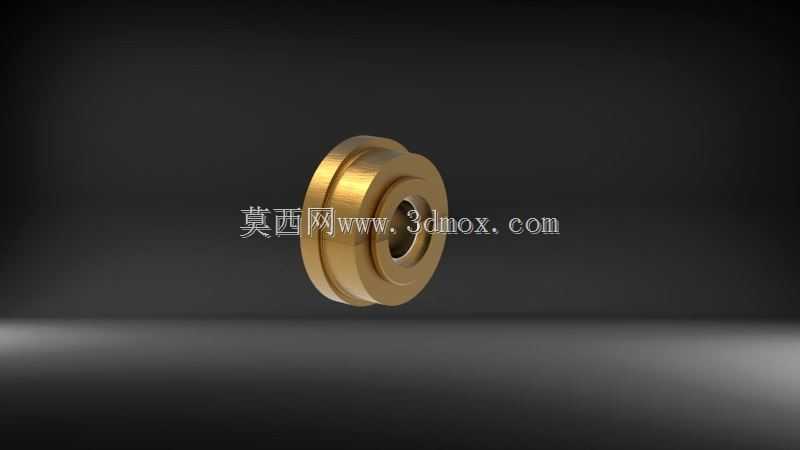

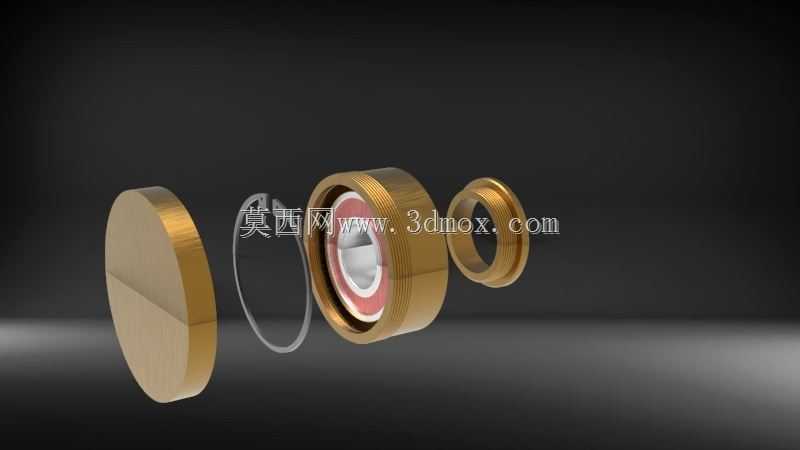

　　这套滚珠轴承组件的设计核心围绕轴系的轴向定位需求展开，在常规深沟球轴承的基础上集成了轴端锁紧、外圈限位的配套结构，整套组件包含光轴段、轴承内圈配合段、滚珠保持架、轴承外圈、锁紧螺母、止动挡圈以及端盖压紧件，所有配合面的公差选取都遵循轴系传动的通用设计规范，能适配多数中低速旋转传动的安装场景。从实际应用场景来看，这类带定位结构的轴承组件常出现在小型输送线的从动辊筒端、轻工设备的传动轴支撑位、小型农机的旋转关节处，区别于无定位的裸轴承，这套结构不需要额外在轴上加工复杂的定位台阶，仅靠轴端的螺纹段配合锁紧螺母、止动挡圈就能完成轴承内圈的轴向固定，外圈靠端盖与安装座的止口贴合实现限位，安装时不需要额外定制特殊的轴类零件，

　　能大幅降低配套轴件的加工成本。在功能特性上，这套组件的轴承基体采用铸铁材质打造，保持架对滚珠的周向限位均匀，运转时滚珠与内外圈滚道的接触应力分布均匀，能承受一定的径向载荷与小幅轴向窜动，锁紧螺母的细牙螺纹设计能在锁紧时提供足够的预紧力，同时避免轴转动过程中螺母出现松脱，止动挡圈的卡爪能嵌入轴端的卡槽内，进一步限制锁紧螺母的周向转动，端盖的压紧面与轴承外圈端面完全贴合，能阻挡外界粉尘、切削液进入轴承滚道内部，延长轴承的维护周期。设计过程中，首先确定了轴与轴承内圈的配合采用基孔制过渡配合，既保证运转时内圈与轴不会出现相对滑动，又能在维护时顺利将轴承从轴上拆卸下来，轴承外圈与安装座的配合采用间隙较小的间隙配合，方便装配时调整轴承的同轴度，

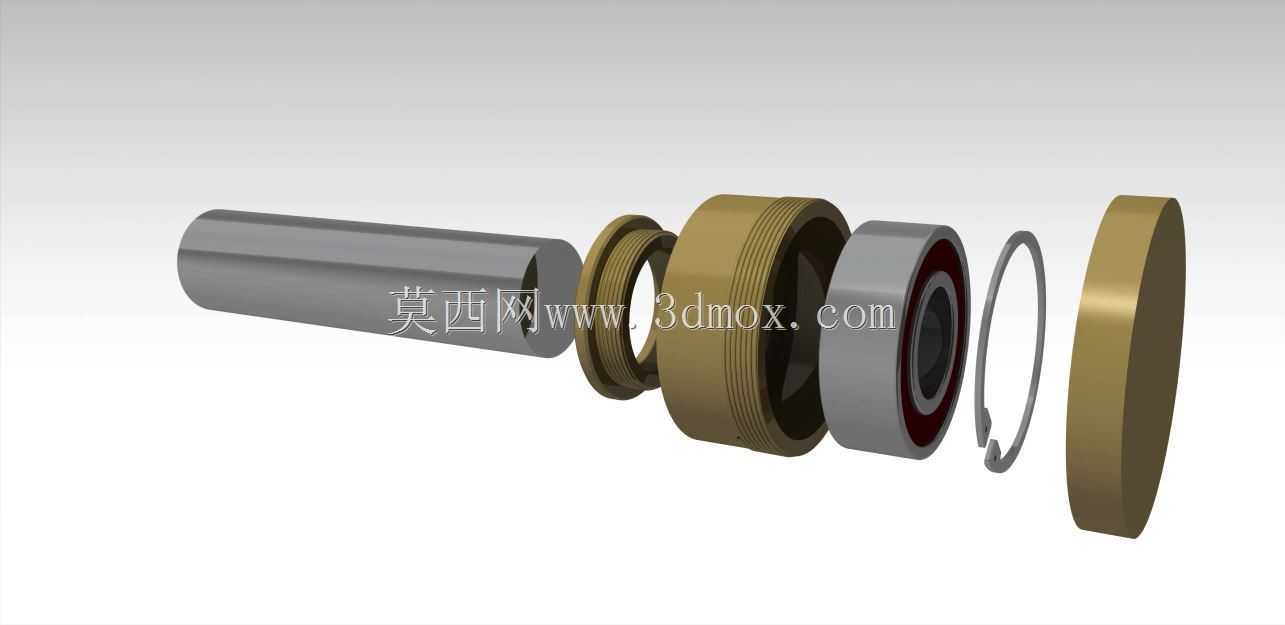

　　避免因安装座加工误差导致轴承卡滞。外形尺寸与安装边界方面，整套组件的轴段伸出长度根据常规安装座的壁厚设计，锁紧螺母的外径小于轴承外圈的外径，不会和安装座的内壁发生干涉，止动挡圈的安装槽距离轴端的距离经过精确计算，锁紧后挡圈能完全卡入槽内，不会出现轴向窜动的间隙，端盖的安装孔位采用通用的圆周均布设计，能适配多数标准轴承座的端盖安装尺寸，不需要对现有安装座进行二次打孔改造。实际装配时，只需要先将轴承内圈压装到轴的配合段，再依次套入锁紧螺母、止动挡圈，调整好轴承的预紧间隙后掰动止动挡圈的卡爪卡入螺母的卡槽内，之后将装好内圈的轴整体穿入固定在安装座内的轴承外圈，最后盖上压紧端盖拧紧固定螺丝即可完成装配，整个装配过程不需要专用的工装夹具，

　　普通机修人员借助常规扳手就能完成操作。在运转过程中，这套结构的轴向定位可靠性远高于单靠轴肩定位的裸轴承安装方式，尤其是在设备存在正反转切换、启动停止频繁的工况下，不会因为轴向冲击力导致轴承出现移位，能有效避免轴系窜动引发的传动异响、密封件磨损等问题，铸铁材质的轴承基体具备足够的刚性，在承受额定载荷时不会出现明显的形变，能保证轴系的旋转精度维持在设计要求范围内。
