带安装座滚珠轴承支撑结构

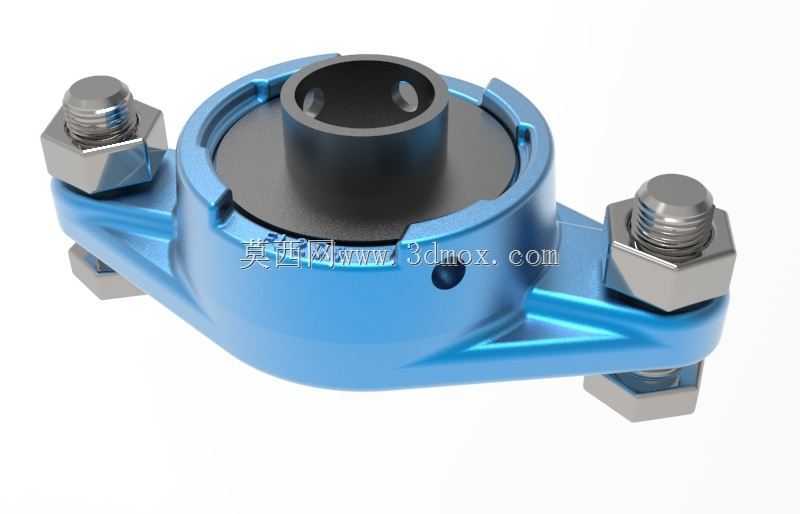

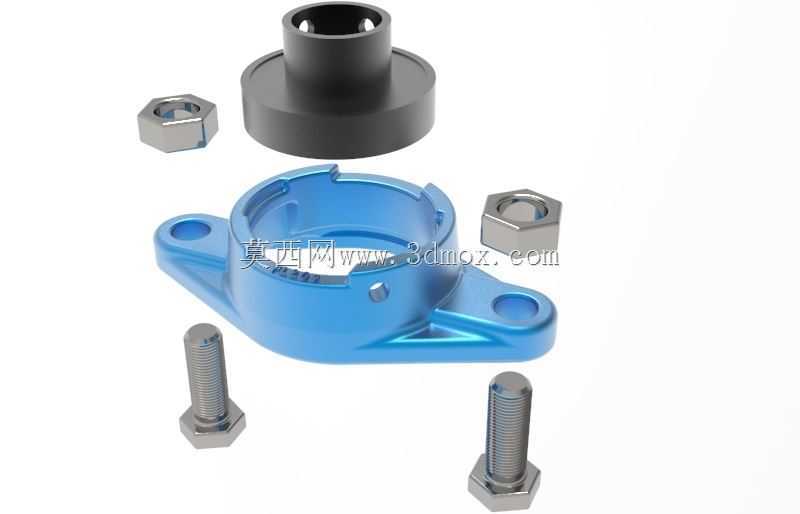

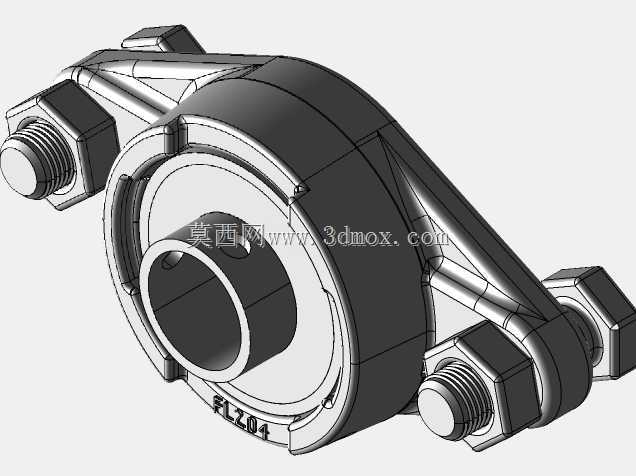

　　在轻工输送线、小型机床进给机构、包装设备辊筒传动端这类需要对旋转轴做径向约束同时保留单方向轴向定位的场景里，这类带一体式安装法兰的滚珠轴承支撑结构是非常常见的标准安装单元。不同于常规嵌入式轴承座需要额外加工安装沉孔的设计，这个结构直接把两侧带螺栓过孔的安装臂和轴承外圈承托腔体做成一体，现场安装时不需要额外做定位止口的配做，只要把安装臂贴合到设备安装基面，穿入配套的六角螺栓拧紧即可完成固定，对安装面的加工精度要求比传统凸台嵌入式轴承座低两个公差等级，很适合中小型设备的快速装配场景。

　　从功能实现逻辑上看，这个结构核心是解决旋转轴的单方向轴向限位问题：轴承内圈和轴做过盈配合随轴同步旋转，外圈被腔体的台阶面托住，配合上端的压合挡圈限制外圈的轴向窜动，保证轴在旋转过程中不会沿轴向出现位移，同时滚珠结构本身可以承受稳定的径向载荷，应对常规传动场景下的皮带张紧力、辊筒负载带来的径向力完全足够。主体承托结构采用铸铁材质，一方面铸铁的减震性能比钢制焊接件好，能吸收轴高速旋转时滚珠滚动带来的高频微振动，降低传动端的噪音传导，另一方面铸铁的尺寸稳定性好，长期承受交变载荷不会出现明显的蠕变，能保证轴承安装位的同轴度长期维持在设计公差范围内。

　　设计层面上，两侧的安装臂做了弧形过渡的加强筋结构，没有采用直臂直角的设计，是为了避免螺栓拧紧时应力集中在臂和腔体的连接位置，防止长期受载后出现连接臂断裂的问题；安装臂上的螺栓过孔做了轻微的沉头设计，能让六角螺栓的头部完全贴合安装面，不会出现螺栓头偏斜导致的预紧力不均问题。轴承腔体的内径和轴承外圈采用基轴制过渡配合，既保证外圈不会在腔体内跟转，又不会因为配合过紧导致装配时压伤轴承外圈；腔体上端的挡圈槽位置做了0.2mm的退刀槽，方便卡簧钳操作装入弹性挡圈，限制轴承外圈的向上窜动。

　　安装边界上，这个支撑结构的整体安装跨距由两侧螺栓孔的中心距决定，安装时需要保证设备基面上的两个螺纹孔中心距公差控制在±0.1mm以内，避免强行装配导致轴承腔体变形夹死轴承外圈；腔体中心的轴孔通径适配对应直径的光轴，轴的插入端需要做15度的导入倒角，方便装配时顺利穿过轴承内圈，不会刮伤内圈的密封胶圈。配套的六角螺栓强度等级选8.8级即可满足常规负载要求，拧紧时按照对角顺序分次拧紧，避免单侧预紧力过大导致安装臂变形，使轴承内圈和外圈出现偏载，缩短轴承的使用寿命。

　　实际使用中，这类结构不需要额外做复杂的润滑回路，因为采用的是自带密封的滚珠轴承，出厂时已经预填了长效润滑脂，正常工况下3000小时运行周期内不需要额外补充润滑脂，维护成本很低。如果是在多粉尘的生产场景使用，可以在轴伸出端额外加装一个防尘毡圈，嵌入腔体上端的预留槽位，阻挡粉尘进入轴承滚道，避免滚珠出现磨粒磨损。整个结构的外形没有尖锐的棱角，所有外边缘都做了R2以上的圆角处理，一方面是铸造工艺的要求，避免铸铁件出现浇铸不足的缺陷，另一方面也能避免装配维护时划伤操作人员。
