发动机冷却系统散热器温控传感结构

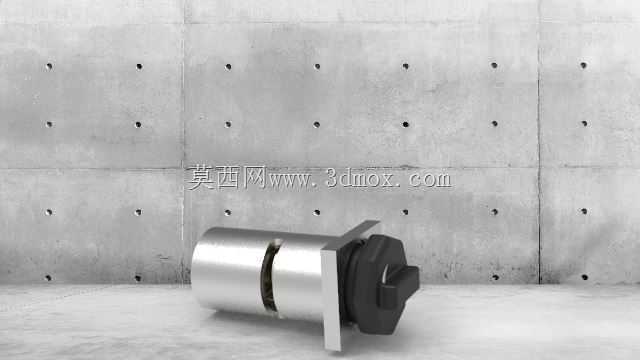

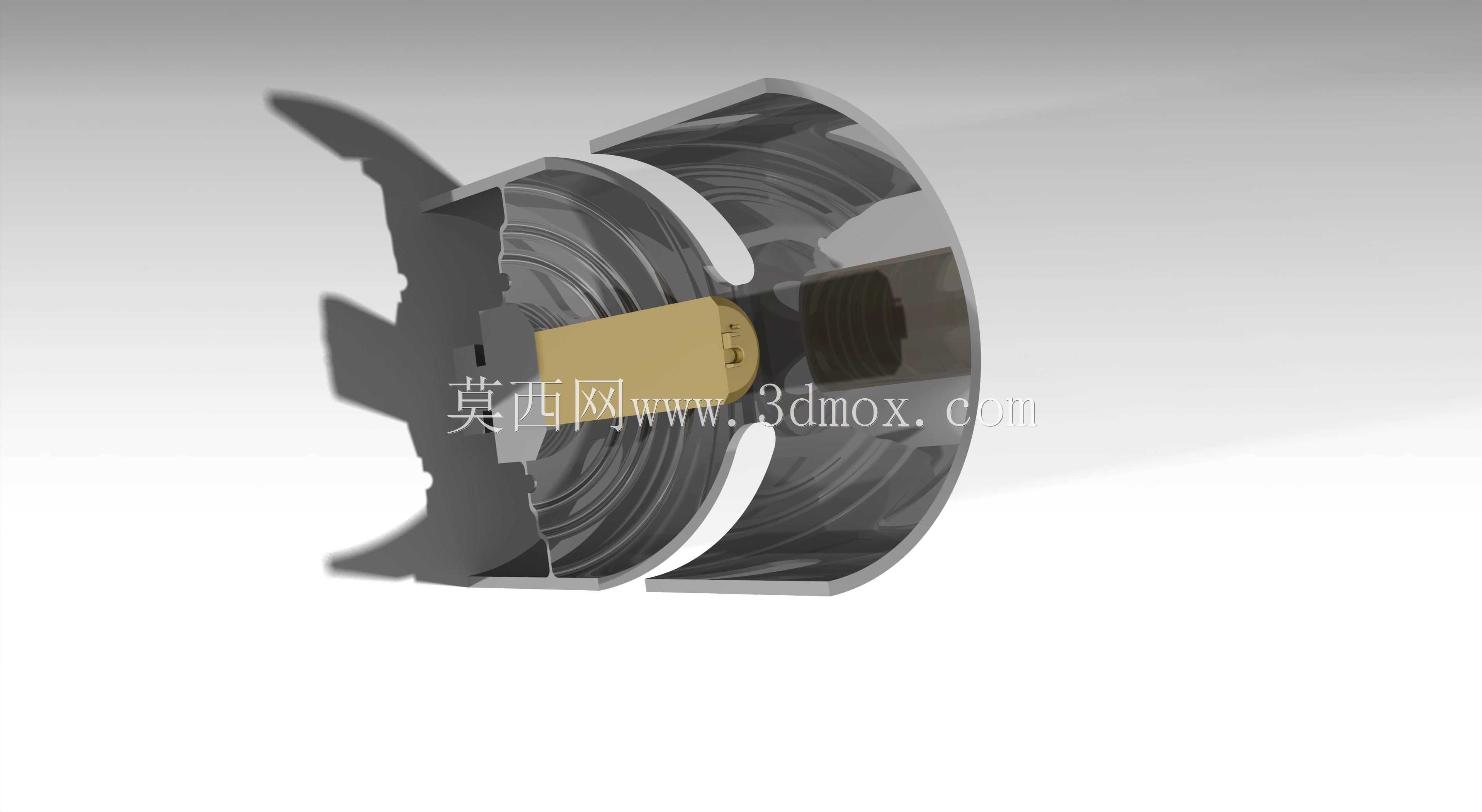

　　在车用动力单元的热管理回路里，这类温控传感结构直接决定了散热系统的介入时机，不少刚接触动力热管理的设计人员容易把它和普通水温探头混淆，实际上它是自带执行逻辑的一体化温控部件，并非单纯的信号采集元件。从实际装车场景来看，它的安装位置处于散热器进油侧的腔道接口处，整体采用同轴嵌套的结构布局，外层是带导流翼片的壳体结构，翼片的切角角度经过流场仿真优化，不会在油液流经时产生额外的紊流阻力，同时能增大和油液的接触面积，加快感温响应速度。中间的感温元件采用膨胀式温敏结构，当流经的油液温度未达到设定阈值时，内部的感温介质保持固态收缩状态，此时弹簧预紧力将阀芯牢牢压在闭合位置，切断通往散热器散热芯体的油路，让油液直接走旁通回路，

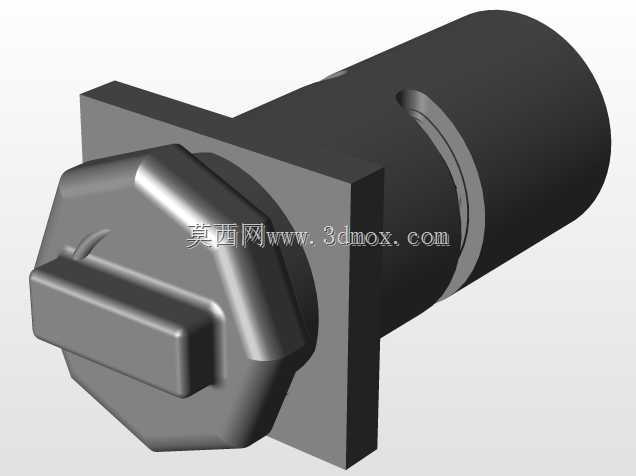

　　减少冷机状态下的不必要散热损失，帮助动力单元快速达到最佳工作温度区间。当油液温度上升到55℃的触发阈值时，感温介质受热膨胀产生轴向推力，克服弹簧预紧力推动阀芯位移，逐步打开通往散热器的油路通道，让高温油液进入散热芯体完成热量交换，整个开度变化是线性随温度调整的，不会出现油路突然通断的冲击，避免回路压力波动影响润滑系统的稳定性。设计这类结构的时候，首先要明确安装边界的尺寸约束，壳体的外径要和散热器的安装腔道保持过渡配合，配合面的密封圈槽位置要避开流道冲刷区域，防止长期受油液冲蚀出现密封失效；尾部的接线端要预留足够的线束弯折空间，同时要做防呆结构，避免装配时出现周向错位导致翼片挡到油道。不少新手建模时容易忽略弹簧的工作行程匹配，

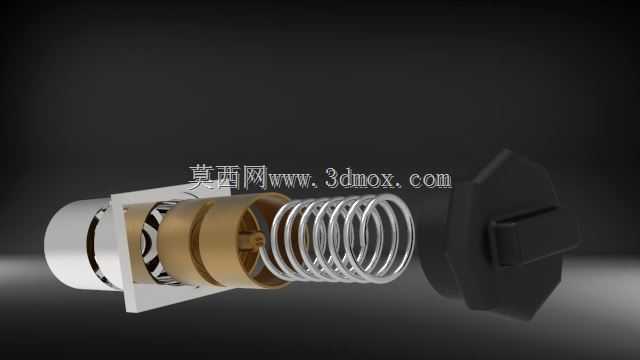

　　弹簧的预压缩量要和感温元件的推力曲线做匹配，要是预紧力过大，会导致温度达到阈值时阀芯打不开，散热回路无法介入造成动力单元过热；要是预紧力过小，会导致阀芯提前开启，冷机暖机时间被拉长，低温工况下磨损加剧。另外壳体上的导流翼片不是随便做的造型，每个翼片的扭转角度要和油液的入射角度匹配，既要保证油液能充分冲刷到感温元件的端面，又不能产生过大的流阻，建模时可以先抽取流道做CFD仿真，调整翼片的数量和角度，把局部压损控制在允许范围内。阀芯的密封锥面要做硬化处理，因为长期受油液里的杂质冲刷，要是硬度不够很容易出现密封面磨损，导致内泄漏，让未达到温度的油液提前进入散热器。从安装维护的角度来说，整个结构采用快装式的卡接结构，不需要额外的紧固件，

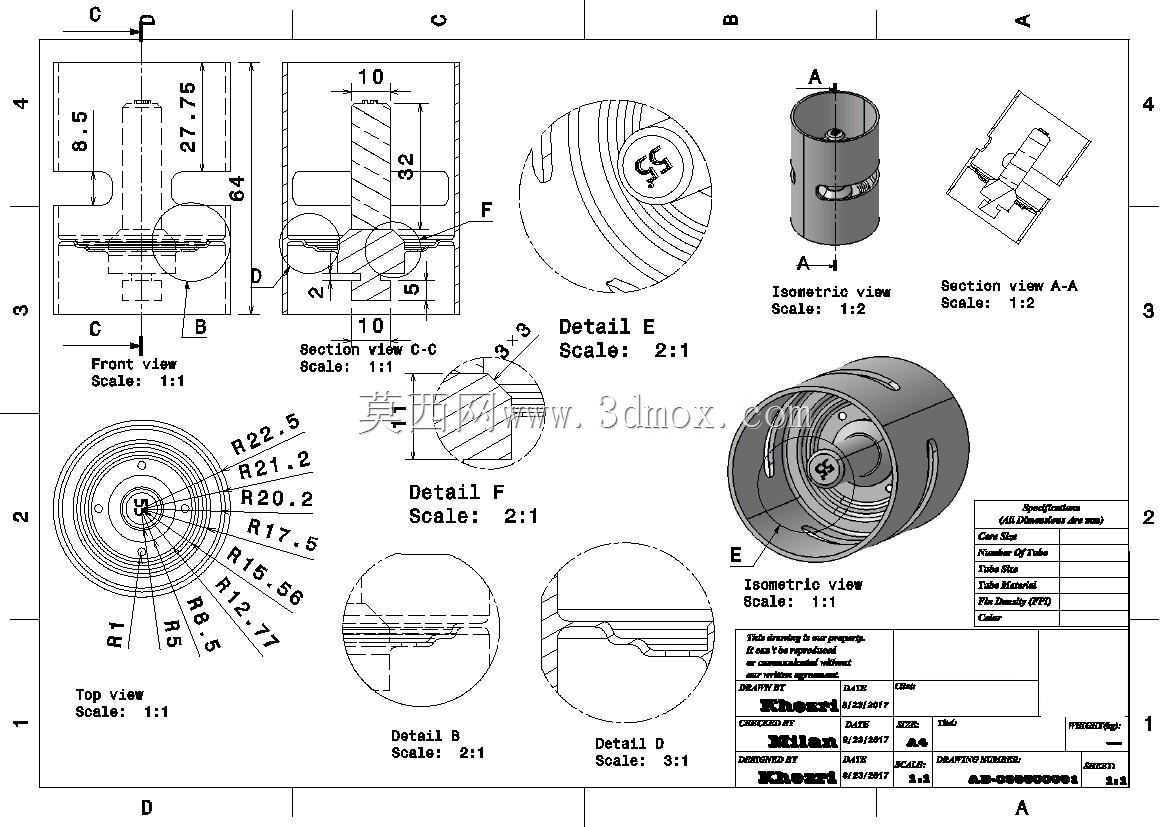

　　拆卸时只需要按压卡环就能整体取出，方便后期维护更换，不需要拆解整个散热器总成。在三维建模过程中，要重点关注几个配合尺寸的公差带：壳体和安装腔的配合公差选H7/h6，保证安装顺畅同时不会出现径向晃动；阀芯和阀套的配合间隙控制在0.02-0.03mm，既要保证阀芯动作灵活，又不能出现过大的内泄漏；弹簧的两端要做磨平处理，保证弹簧工作时的同轴度，避免出现偏磨导致卡滞。另外感温元件的安装位置要处于流道的中心区域，不能贴靠壳体内壁，不然会因为壳体的散热导致感温滞后，出现温度控制不准的问题。实际工况下，这个部件长期处于油液浸泡、温度循环变化的环境，所以建模时还要考虑不同材料的热膨胀系数差异，壳体采用铝合金材质，感温元件外壳采用铜质材料，两者的热膨胀系数不同，配合位置的尺寸要预留温度变化后的膨胀间隙，防止高温下出现配合过紧导致阀芯卡滞。整个结构没有复杂的异形曲面，所有特征都是围绕流道优化、动作可靠性、安装便捷性三个核心目标设计，没有多余的装饰性结构，每一处造型都有对应的工程作用，比如壳体端部的倒角是为了安装时引导密封圈顺利进入腔道，避免密封圈被切边损坏；阀芯上的导流孔是为了平衡阀芯前后的压力，减少感温元件需要克服的液压力，让温度控制精度更高。
