筒式断路型传感组件结构设计

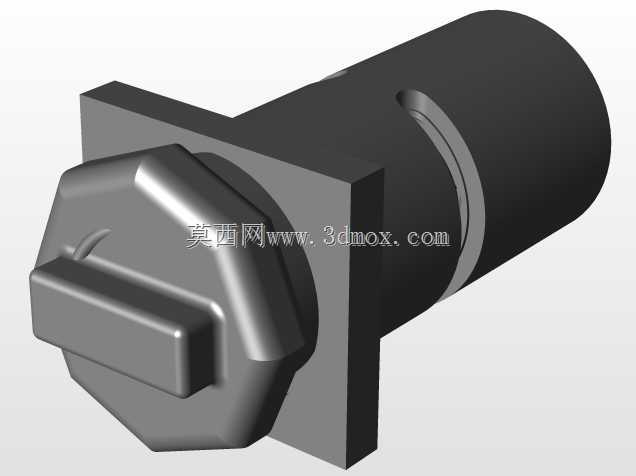

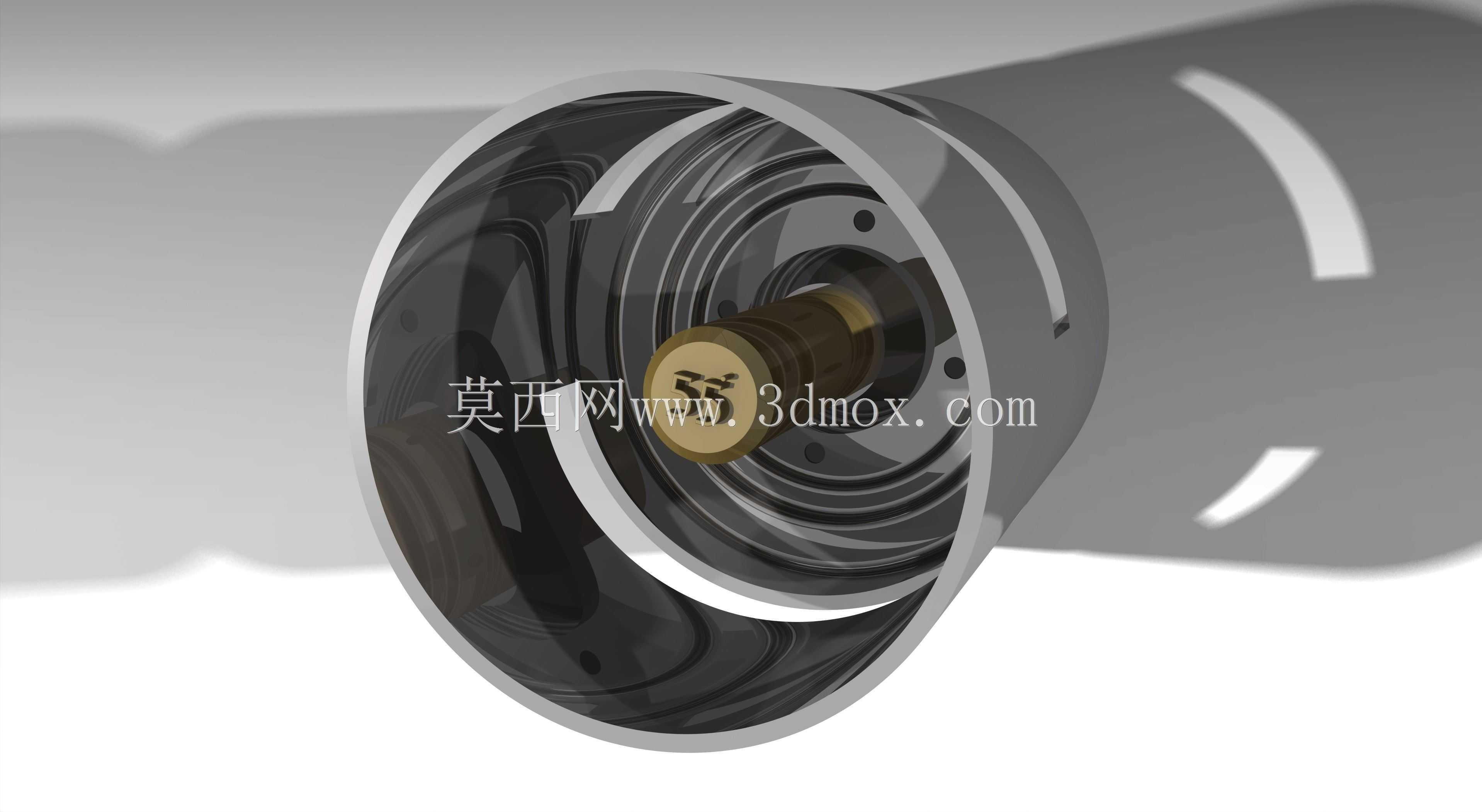

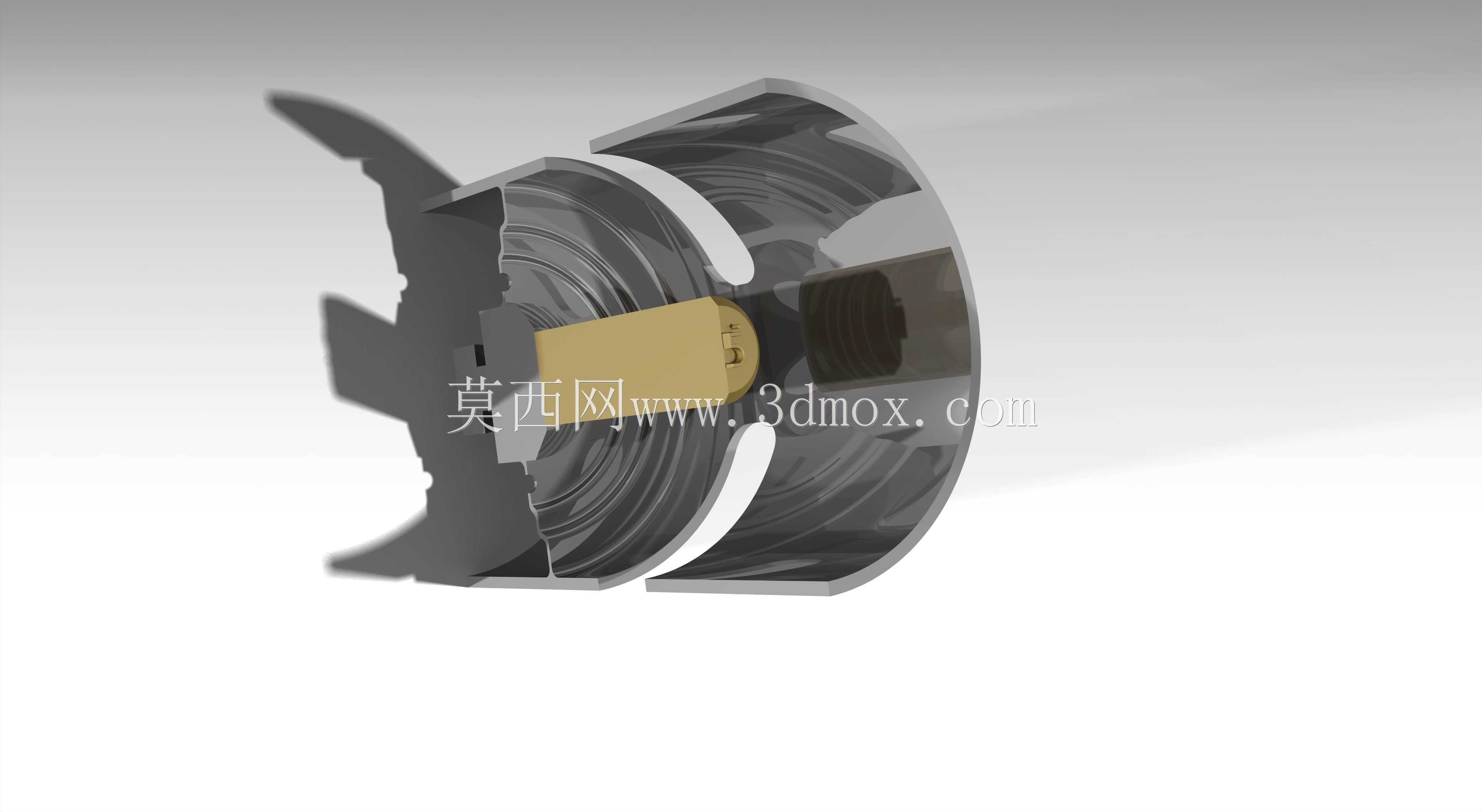

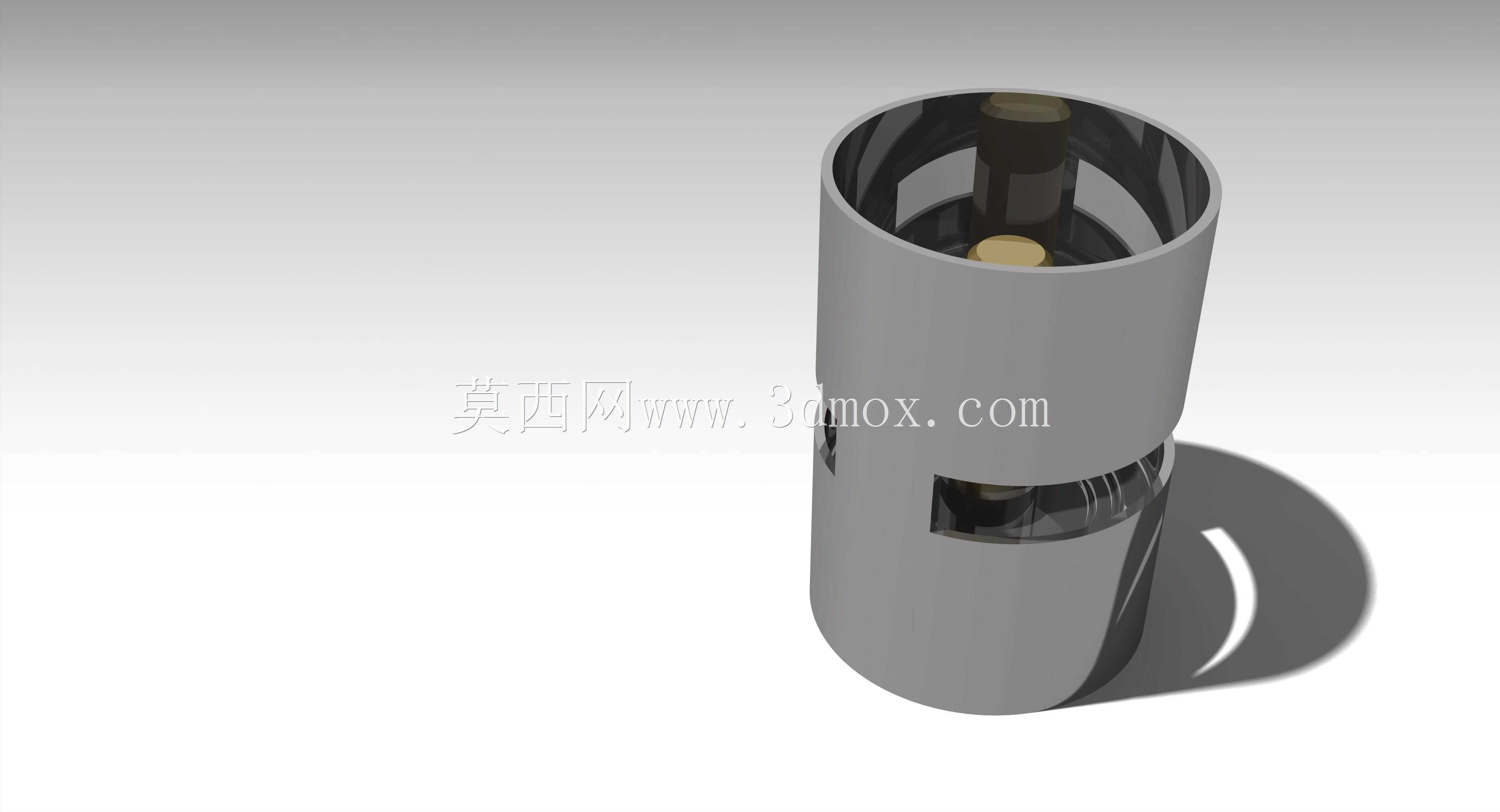

　　在工业自动化控制回路、流体输送监测系统以及机电设备联锁保护场景中，这类带断路触发功能的筒式传感组件是保障回路安全运行的核心执行与检测部件，它的核心作用是在监测参数达到预设阈值时主动断开输入回路，避免后端设备因过载、超压、超温等异常工况出现不可逆损坏，区别于普通外置式传感器，这款采用全筒式包覆结构的组件，能够直接嵌入安装在对应管路或者设备的预留腔体内，不需要额外设计复杂的外置安装支架，大幅缩减了整套检测单元的占用空间。从结构设计逻辑来看，整体采用等径圆柱筒体作为主体承载外壳，筒体中段开设的侧向开口是触发机构的动作预留空间，内部同轴布置的感应触发芯体与断路执行件采用分层嵌套设计，上层为信号感应端，

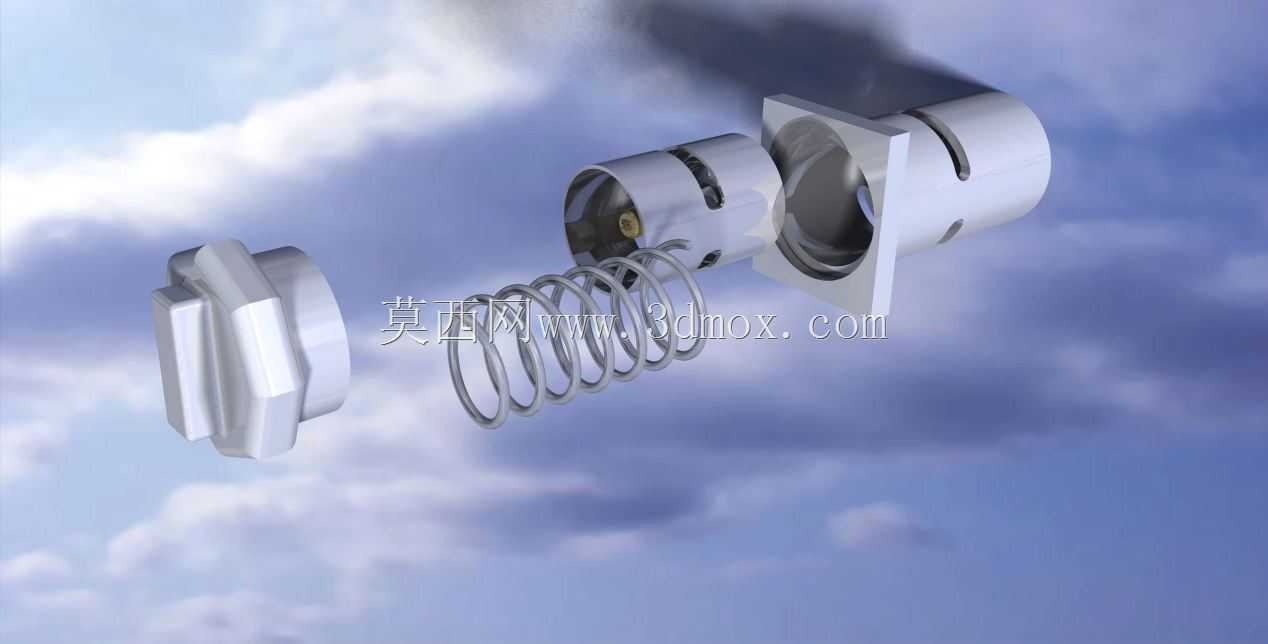

　　能够直接对接被测介质或者物理量的传导路径，下层为断路执行端，内置的弹性触发结构在感应端接收到异常信号时，会在极短时间内推动触点分离，实现输入回路的物理断开，这种同轴嵌套的布局能够最大程度缩短力的传导路径，减少触发过程中的机械延迟，同时保证动作过程的同轴度，避免出现卡滞、偏磨等长期运行后的故障问题。从安装边界来看，整体筒体的外径适配常规工业设备的标准预留安装孔径，筒体两端的配合面采用精加工处理，能够直接与对接腔体形成间隙配合，不需要额外加装密封衬垫即可满足常规工况下的防尘、防少量溅射要求，侧向开口的位置与内部触发件的动作行程严格匹配，安装时只需要将开口方向对准设备的触发联动件方向即可，不需要反复调整周向角度，降低了现场安装的调试难度。

　　在实际应用中，这类传感组件常被用在小型液压回路的压力超限保护、气动系统的异常断流保护以及小型机电设备的过载联锁场景中，相比传统的分体式传感器加断路继电器的组合方案，这款集成式结构把感应与断路功能整合在同一个筒体内，减少了外部接线节点，降低了线路松动、接触不良带来的误触发概率，同时全金属的筒体外壳能够提供足够的电磁屏蔽能力，在车间复杂电磁环境下也能保证信号检测的稳定性，不会因为周边焊机、变频器的电磁干扰出现误动作。设计过程中特意将内部的易损触点部件布置在筒体下半段的封闭区域，只有触发联动结构从侧向开口伸出，这样的布局能够避免外界的粉尘、切削液等杂质直接落到触点表面，延长触点的使用寿命，同时筒体上下端的内孔预留了接线端子的安装空间，

　　接线完成后可以通过端盖封死，进一步提升整体的防护能力。在结构强度校核层面，筒体壁厚经过反复验算，既能够满足常规工业场景下的抗挤压、抗振动要求，又不会因为壁厚过大导致整体重量超标，内部芯体的固定采用周向均布的卡接结构，不需要额外打螺丝固定，装配时只需要顺着筒体内的导向槽推入即可卡紧，大幅提升了装配效率，后期维护更换芯体时也只需要打开端盖抽出旧芯体，更换新芯体后重新装回即可，不需要整体拆卸整个组件，降低了后期运维的时间成本。针对不同工况的适配需求，这款结构的筒体外部没有多余的凸起结构，用户可以根据实际使用场景在筒体外壁加装密封圈、固定卡环等配件，不需要对原有结构进行二次加工，侧向开口的尺寸预留了足够的动作余量，即使联动件存在少量的安装位置偏差，也不会影响触发动作的准确性，内部的触发弹簧采用标准化的通用配件，后期更换时不需要定制特殊规格，直接采购标准件即可完成替换，进一步降低了全生命周期的使用成本。
