通风管路手动调节风门阀板结构

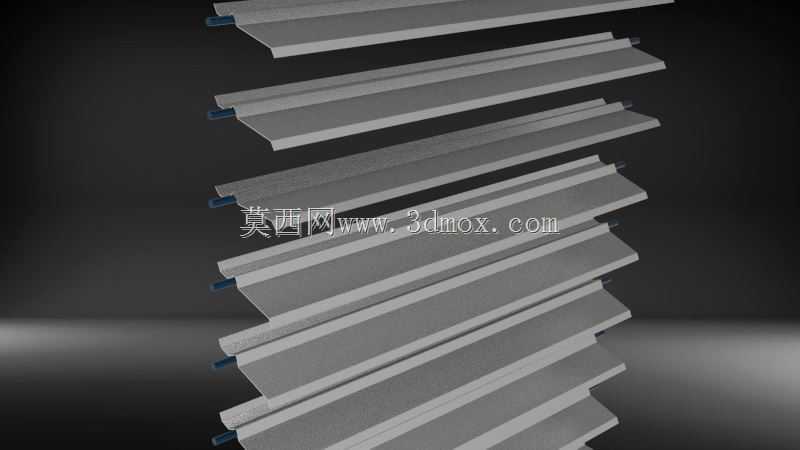

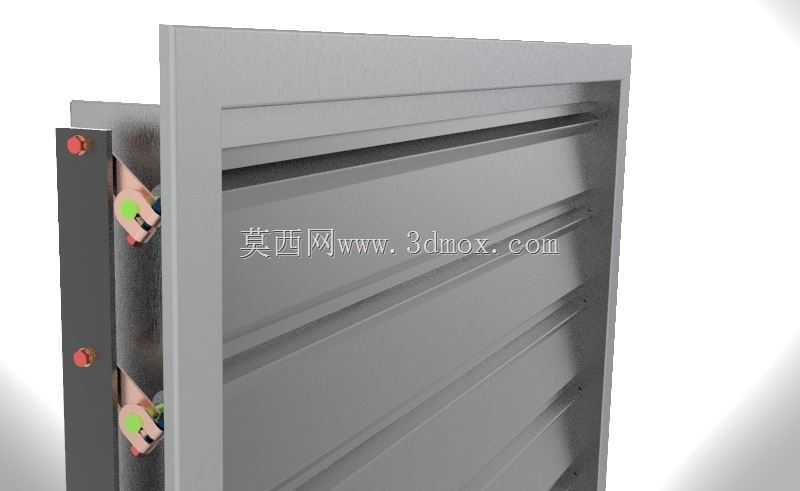

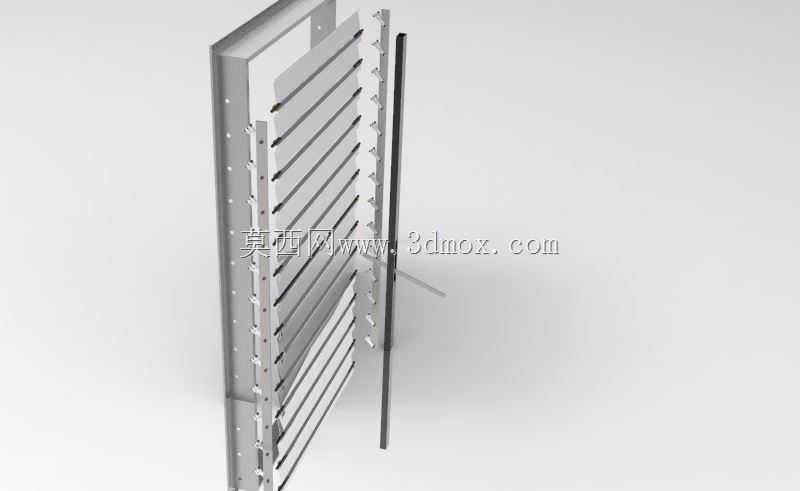

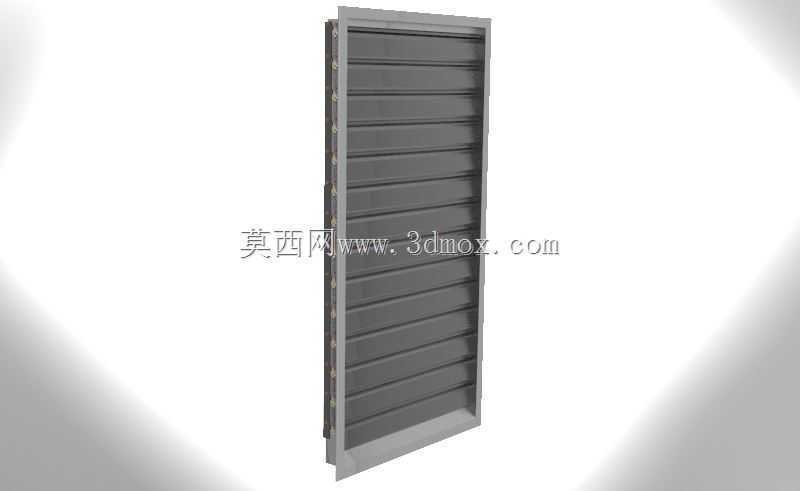

　　在民用建筑通风、工业车间排风、暖通空调送风系统的支路管段中，这类手动调节风门是非常常见的管路配件，主要承担支路风量平衡、管路通断控制的作用，相比电动风阀成本更低、结构更可靠，不需要布设控制线路，适合不需要频繁自动调节、仅在系统调试或工况切换时手动调整开度的场景。从结构上看，该风门采用多叶对开式的阀板设计，阀板采用薄金属板冲压成型，边缘做折边强化处理，避免薄板在风道风压作用下产生震颤异响，每片阀板两端通过转轴固定在两侧的框架立柱上，转轴与框架的配合位置预留了微小间隙，既保证阀板转动顺畅无卡滞，又不会因为间隙过大导致漏风率超标。两侧的框架采用镀锌钢板折弯成型的C型槽结构，既作为阀板转轴的安装基座，也承担整个风门的结构受力，安装时可以直接通过框架侧边的预留安装孔，用自攻螺丝或者法兰压条固定在风管的对接端面，不需要额外制作转接支架，适配常规矩形风管的安装尺寸边界。

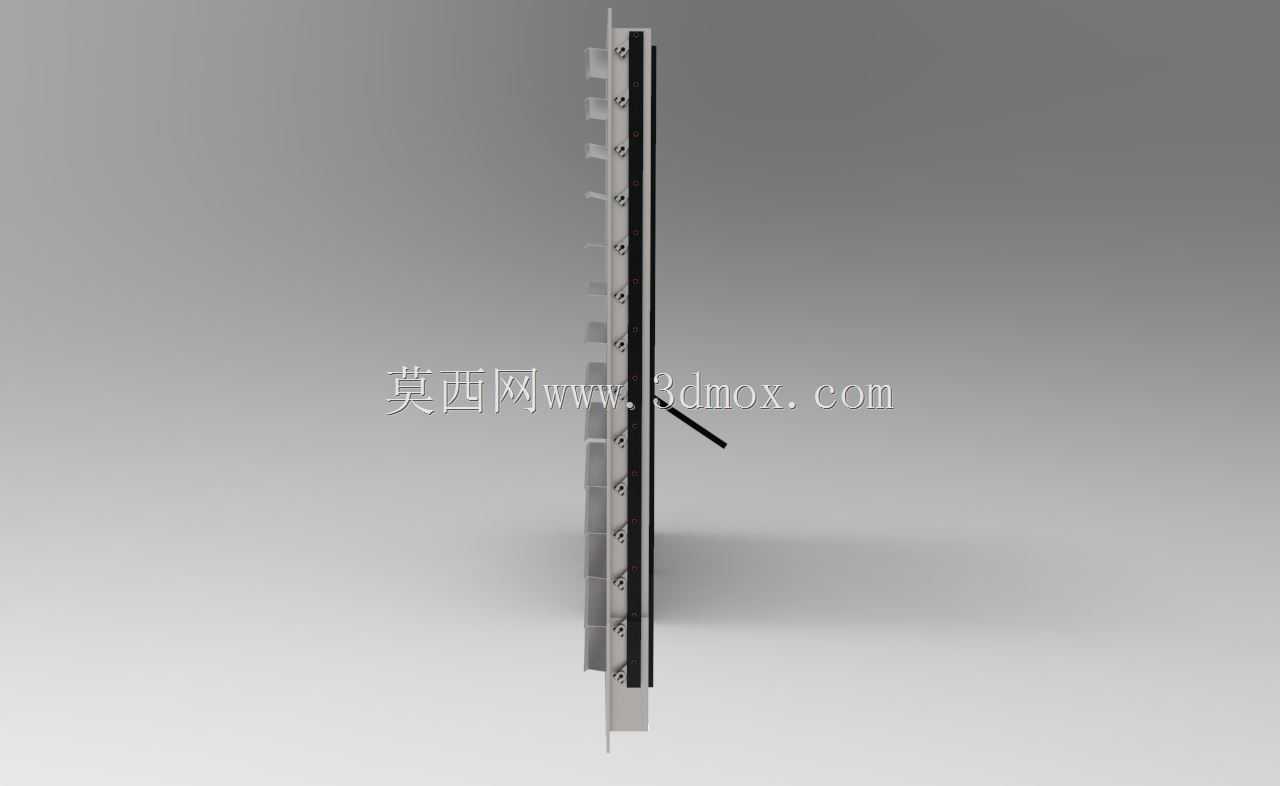

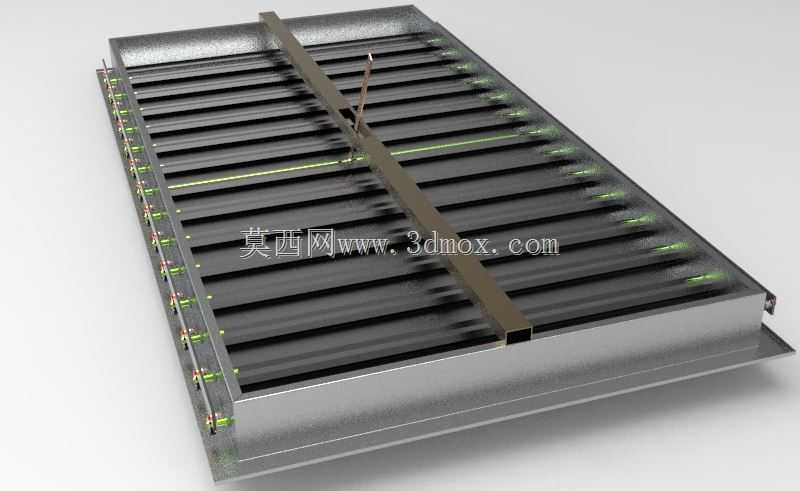

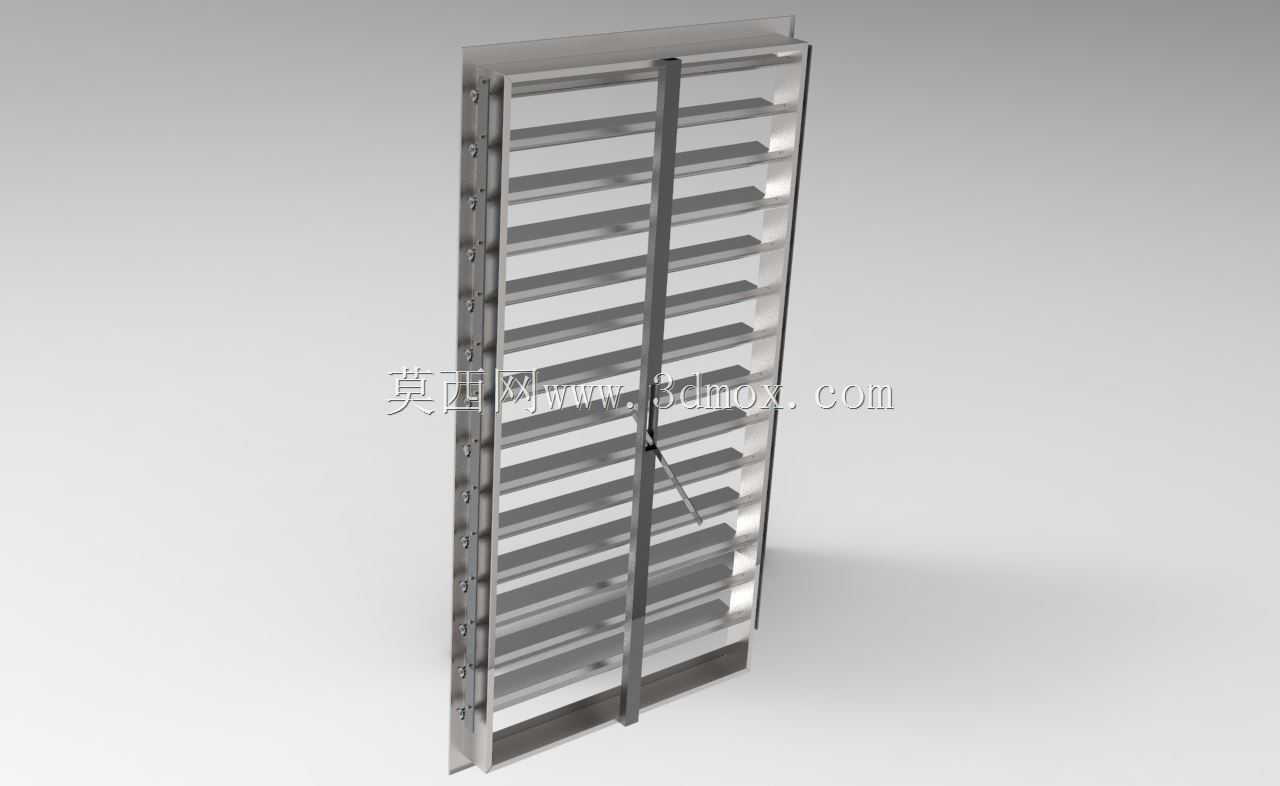

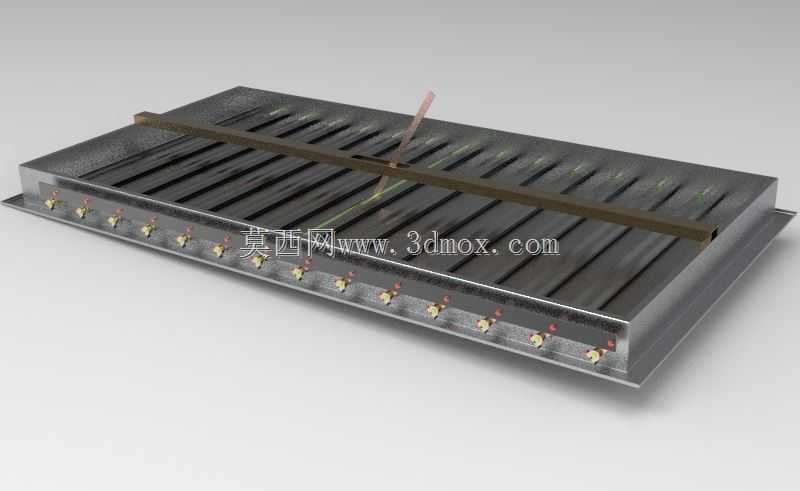

　　阀板的联动通过侧边的连杆机构实现，转动外置的操作手柄时，连杆会带动所有阀板同步转动，实现从全闭到全开0到90度的开度调节，全闭状态下相邻阀板的折边会相互贴合，配合边缘粘贴的密封胶条，可以有效阻断管路内的空气流通，避免非工作支路出现漏风、串风的问题，全开状态下阀板平面与风道气流方向平行，风阻极小，不会对管路的送风效率产生明显影响。设计时特意将操作手柄设置在风门侧面的易操作位置，手柄带档位定位结构，调整到目标开度后可以自动锁止，不会因为风道内的气流吹动导致阀板自行转动、开度发生偏移。

　　从实际工程应用的角度看，这类风门的结构设计重点要平衡几个核心需求：首先是转动阻尼的匹配，转轴位置的阻尼不能过松也不能过紧，过松会出现阀板自行动作的问题，过紧则会导致手动操作时阻力过大，调试人员操作费力，该结构在转轴位置加装了阻尼垫片，刚好提供足够的保持力矩，同时操作力度控制在单人徒手即可轻松转动的范围。其次是密封性能的控制，多叶风阀的漏风点主要在阀板拼接缝、阀板与框架的间隙位置，设计时通过阀板折边的错位搭接、框架内侧的密封毛条设置，将全闭状态下的漏风率控制在通风系统允许的范围内，满足普通通风系统的关断要求。另外还要考虑长期使用的可靠性，所有转动配合位置都采用耐磨材质的衬套，避免金属直接摩擦产生锈蚀、卡滞，即使在潮湿的排风工况下也能长期保持转动顺畅，不需要频繁加注润滑维护。

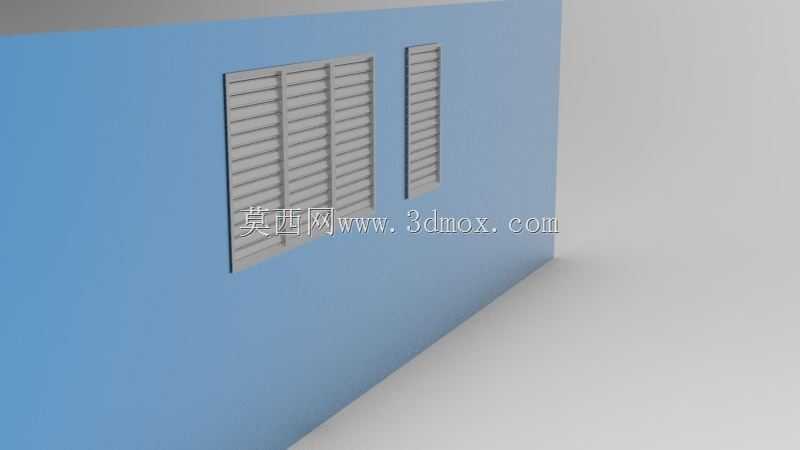

　　安装尺寸上，该风门的框架外尺寸与对应规格的矩形风管外廓尺寸完全匹配，安装后不会突出风管外壁，不影响风管外的保温层敷设，整体厚度控制在较薄的范围，不会在管路中占用过长的安装空间，适合在吊顶内、设备夹层等安装空间局促的管路场景使用。阀板的厚度经过受力校核，在常规通风系统的工作风压下不会产生明显形变，不会出现阀板变形导致的转动卡滞、密封失效问题。在系统调试阶段，操作人员可以根据各个支路的风量测试结果，逐台调整风门的开度，将各个送风口、排风口的风量调整到设计值，调整完成后锁止手柄即可长期保持开度稳定，后续如果需要调整工况，也可以随时手动操作改变开度，使用非常灵活。
