工业通风管路抗爆阻隔风门结构设计

　　在涉及易燃易爆介质输送的工业通风、除尘、废气收集管路系统中，风门作为管路通断、流量调节的核心构件，除了常规的风量调控功能外，在存在爆炸风险的工况下还需要承担阻隔爆炸冲击波传播、避免事故沿管路蔓延的关键作用，这类抗爆风门的设计逻辑和普通通风风门存在本质差异，不能直接套用常规风阀的结构参数。从实际工程应用场景来看，这类风门多布置在粉尘收集车间的除尘支管与总管衔接位置、化工车间废气排放管段、煤矿井下通风联络巷等存在可燃气体、可燃粉尘聚集风险的管路节点，当管路内部因介质浓度达到爆炸极限引发燃爆时，风门需要在冲击波抵达的瞬间完成闭合锁止，切断爆炸传播的通路，避免相邻管段、相连车间受到爆炸冲击波及，同时还要承受爆炸瞬间的高温高压冲击，不会出现结构变形、密封失效的问题。

　　从功能特性层面拆解，这款风门的结构设计围绕抗爆阻隔的核心需求做了针对性优化，首先是叶片的锁止结构，常规风门的叶片驱动多采用普通连杆机构，在冲击波反向冲击下很容易出现叶片被冲开、机构变形的问题，这款风门的叶片转轴位置设置了惯性触发锁止结构，当反向冲击波的压力达到设定阈值时，锁止销会在惯性力作用下自动弹出，卡入转轴的限位槽内，将叶片完全锁止在闭合位置，不需要额外的电气传感器或者外部动力触发，完全依靠机械结构实现响应，避免了爆炸场景下电气系统失效导致的功能失灵。其次是密封结构，叶片和门框的接触位置采用了耐温弹性密封件，在正常通风状态下密封件可以保证叶片调节风量时的漏风率控制在工程允许范围内，在爆炸冲击发生时，锁止后的叶片会将密封件压紧，配合门框上的止口结构，能够阻挡爆炸产生的高温火焰沿缝隙窜出，实现火焰阻隔的效果。

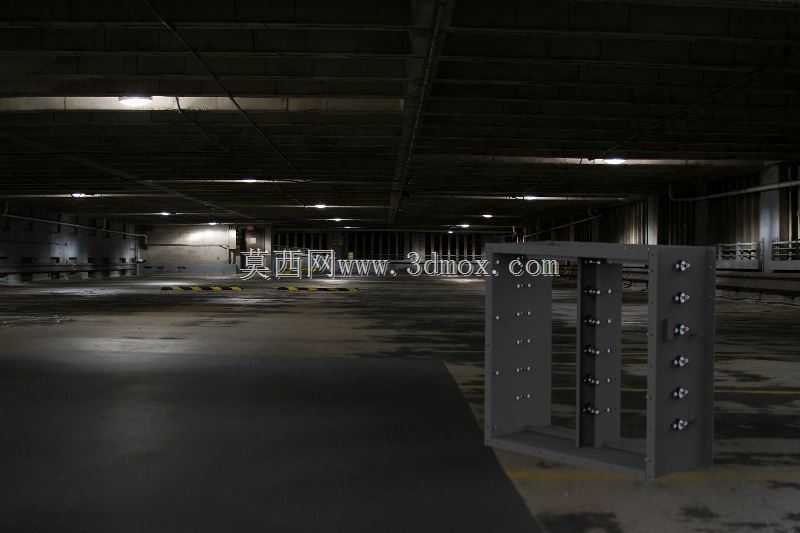

　　设计思路上，这款风门没有采用复杂的电动或者气动驱动方案，核心触发逻辑完全依托机械惯性实现，一方面是考虑到爆炸事故发生时往往伴随供电中断、控制线路损毁的问题，纯机械结构的可靠性远高于电控方案，另一方面也降低了日常维护的成本，不需要定期对传感器、驱动元件做校准校验，只需要定期检查锁止结构的活动灵活性即可。在叶片的结构设计上，没有采用普通风门的薄钢板折弯结构，而是采用了带加强筋的冲压成型结构，叶片背面布置了纵横交错的加强筋，在控制整体重量的前提下提升了叶片的抗冲击强度，能够承受爆炸瞬间的正向压力冲击，不会出现叶片凹陷、弯折的问题。门框部分采用了型钢焊接成型的结构，安装法兰的螺栓孔位置做了加厚处理，避免爆炸冲击下法兰连接位置出现撕裂、脱落的问题。

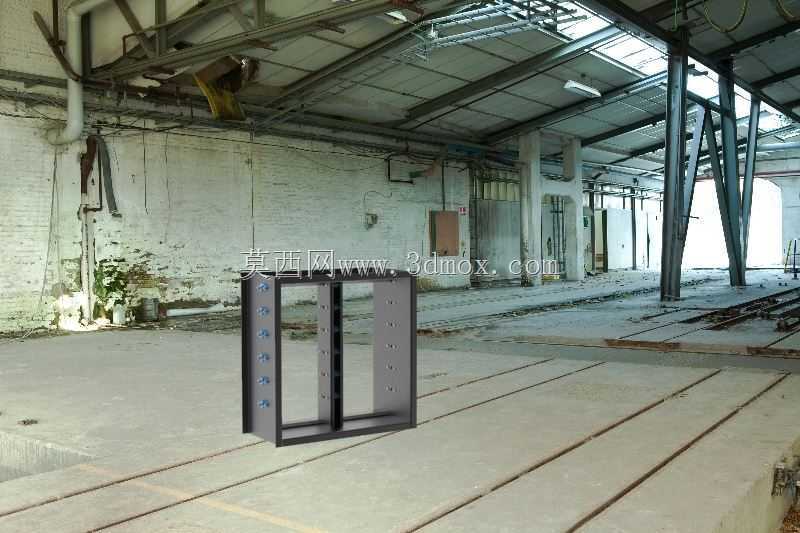

　　从安装边界和外形尺寸来看，这款风门的接口采用了标准的圆形法兰连接结构，能够和同管径的工业通风管路直接对接，不需要额外制作过渡连接件，法兰的螺栓孔间距、孔径都符合通用通风管路的安装标准，现场安装时只需要匹配对应管径的管路法兰，加装密封垫片后拧紧螺栓即可完成固定。风门的整体轴向长度控制在合理范围内，不会占用过多的管路安装空间，即使是在空间紧凑的厂房管廊、井下巷道内也能顺利布置。叶片的转动行程经过优化，完全开启时叶片和管路轴线平行，不会产生过大的风阻，对正常通风时的风量影响极小，完全闭合时叶片和门框的贴合面均匀，锁止结构的触发力经过校准，既不会因为正常通风时的风压波动出现误触发锁止，也不会在爆炸冲击波抵达时出现锁止滞后的问题。日常使用过程中，风门的叶片可以通过外置的手柄调节开度，实现不同工况下的风量调节需求，锁止结构在正常通风状态下处于待触发位置，不会干扰正常的叶片调节操作，只有当反向冲击压力达到设定值时才会动作，兼顾了日常通风调节和事故状态下的防爆阻隔功能。
