风道系统气密封挡流刀身结构

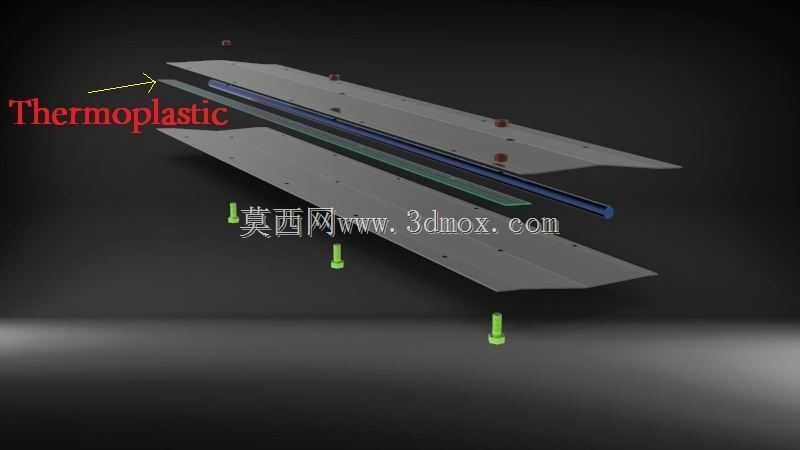

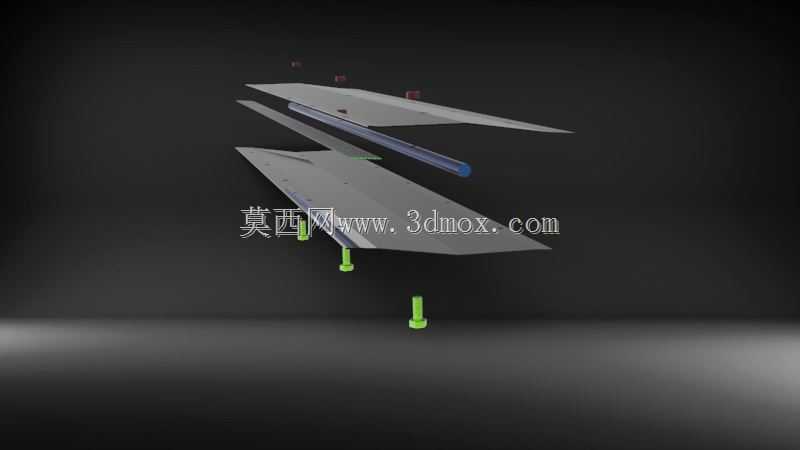

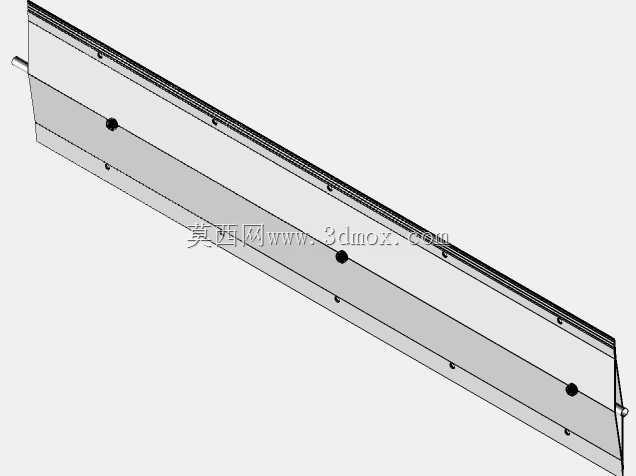

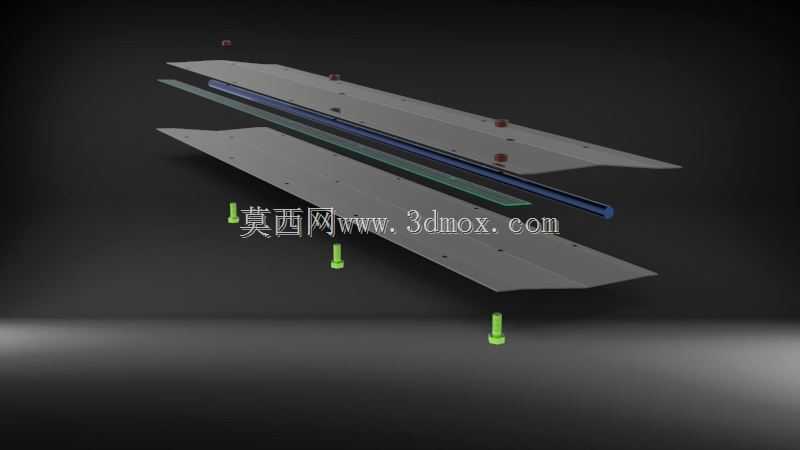

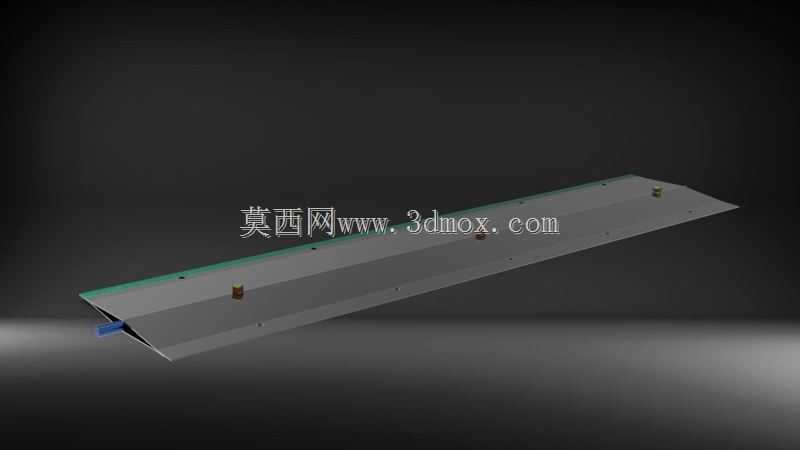

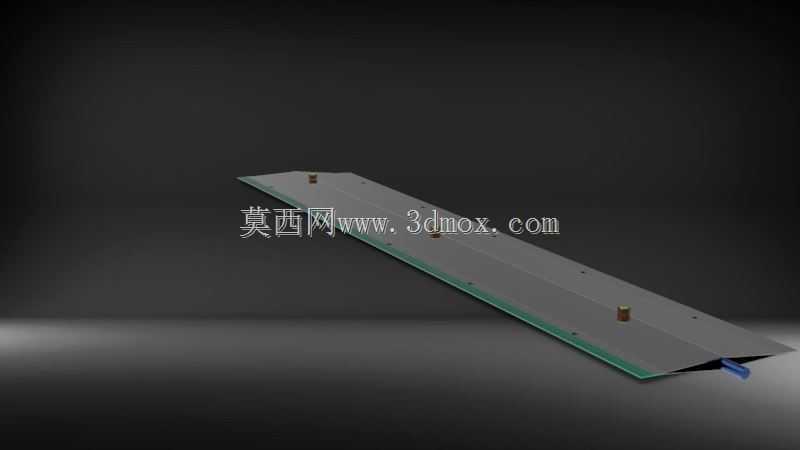

　　在工业通风、工艺风路系统的搭建与运维场景中，这类刀身结构是实现腔室气路隔离、阻断非预期空气串流的核心功能构件，常见于涂装线风室、烘干段风道、洁净室回风隔断、工业废气处理集气腔等需要精准控制气流走向的工位，其核心作用是在风道截面形成连续的挡流面，置换腔体内滞留的混杂空气，同时阻断外部未处理空气倒灌进入工艺腔室，避免风路紊流影响工艺参数稳定性。从结构设计逻辑来看，该刀身采用长条形薄型截面构型，整体沿长度方向做等截面延展，主体承载面为平直金属板材弯折成型，截面采用不对称折边设计，一侧带有窄边安装翻边，翻边上预留等距分布的沉头安装孔位，可通过标准紧固件直接与风道侧壁的预埋安装座贴合固定，安装后主体挡流面与风道气流方向呈垂直布置，

　　能够覆盖风道截面的指定通流区域，不会出现局部漏风的缝隙。刀身主体的非安装侧做斜切收边处理，刃口方向顺着气流流向做微小倾角，既可以降低气流冲击挡流面产生的风噪与紊流涡旋，也能减少气流夹带的粉尘、漆雾等杂质在挡流面边缘的堆积，降低长期运行后的清洁维护频次。在安装边界的适配设计上，该刀身的安装孔位采用等跨距排布，孔位间距匹配常规工业风道的标准型材安装肋间距，不需要对现有风道结构做额外打孔改造即可直接适配安装，安装后刀身与风道内壁的贴合面预留有0.5mm的密封胶条嵌装槽，可配合耐高温硅橡胶密封胶条实现贴合面的零间隙密封，避免贴合缝隙产生漏风。刀身表面做整体钝化处理，挡流面带有一层薄型防护涂层，能够耐受风道内120℃以内的持续气流温度，

　　同时可抵御低浓度酸碱废气的轻微腐蚀，适配多数工业通风场景的介质环境。从功能实现的角度，该刀身并非完全阻断风道通流，而是通过挡流面的导向作用，将风道内的气流强制导向指定的通流截面，配合风路中的调节阀、过滤组件实现气流的均匀分布，避免出现气流短路的情况——比如在烘干段风道中，这类刀身可以将循环热风强制导向工件通过的有效区域，减少热风在风道死角的无效循环，提升热风利用效率；在废气收集腔室中，刀身形成的挡流面可以阻断外部清洁空气被直接吸入废气收集口，提升废气收集浓度，降低后续废气处理设备的运行负荷。在三维建模过程中，该结构的建模重点在于折边角度的精准控制、安装孔位的位置度公差匹配，以及斜切收边的角度与气流流向的适配性，

　　建模时需要同步考虑钣金折弯的工艺回弹量，预留折弯补偿值，确保加工成型后的刀身安装面平面度控制在0.2mm/m以内，避免安装后出现贴合缝隙。同时模型中预留的密封胶条槽尺寸需要匹配常用规格的密封胶条截面尺寸，不需要额外加工即可完成胶条嵌装，减少现场安装的加工工作量。刀身的整体重量控制在同尺寸实心挡流板的30%左右，长跨度安装时不会出现中部下挠变形的情况，不需要额外增加加强筋结构，既降低了材料成本，也减少了构件自身对风道通流截面的占用。
