轴承配套限位保持架结构设计

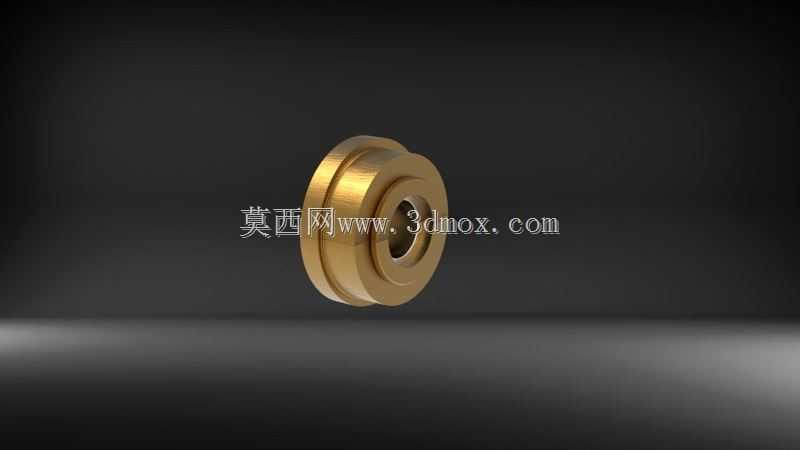

　　在各类旋转传动设备的装配环节中，轴承的运行稳定性直接决定了整套传动机构的使用寿命与传动精度，而轴承架作为配套轴承安装的核心辅助零件，其核心作用是约束轴承的轴向窜动间隙，保持轴承内圈、滚动体与外圈的相对旋转方向始终与传动轴轴线保持同轴，避免轴承在承受径向载荷与交变轴向载荷时出现偏磨、卡滞甚至散架的故障。从实际应用场景来看，这类轴承架广泛适配于减速机输入输出端、机床主轴支撑位、输送机辊筒转轴、电机端盖轴承位等需要对滚动轴承进行轴向定位的位置，不同安装场景下的轴承架会根据配套轴承的型号、载荷特性调整自身的结构尺寸与配合公差。从结构设计思路来看，这款轴承架采用多环段组合的分体式结构，不同厚度的环形挡边分别对应轴承外圈的定位台阶、

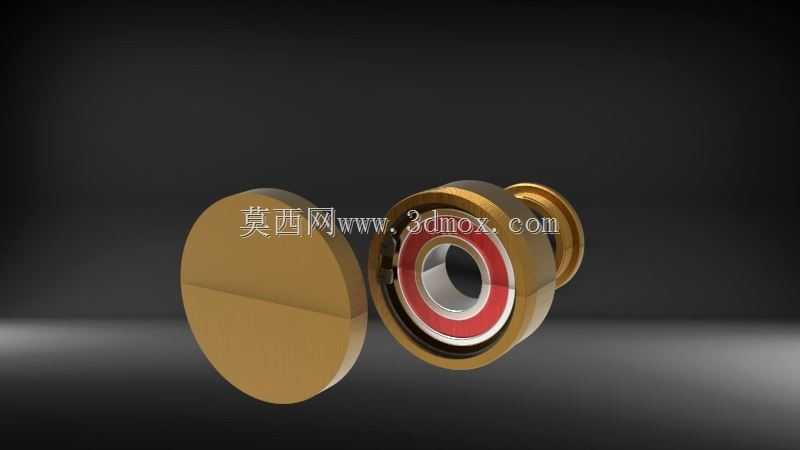

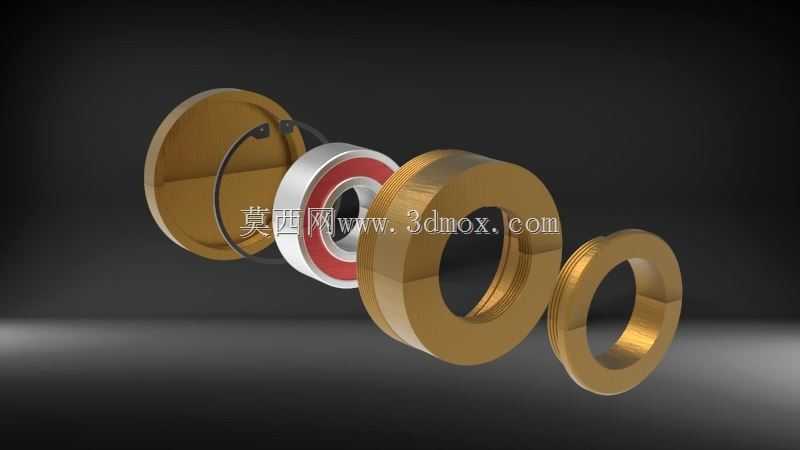

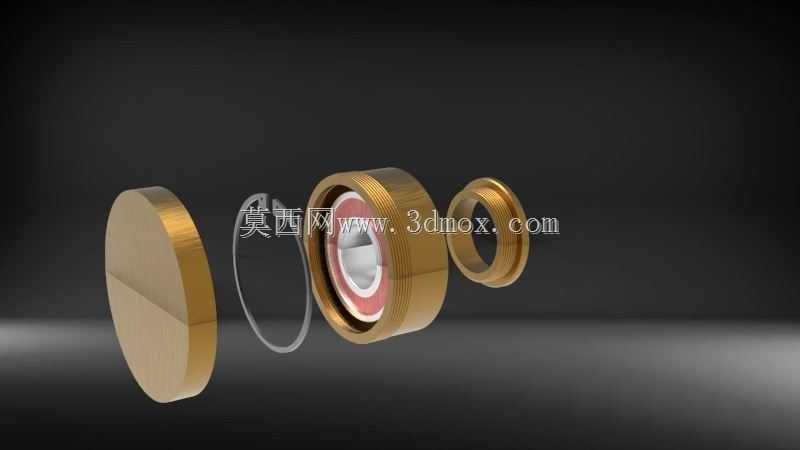

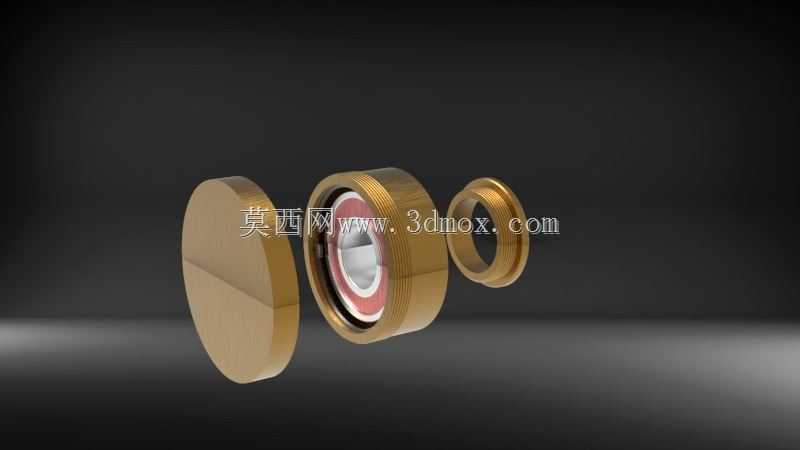

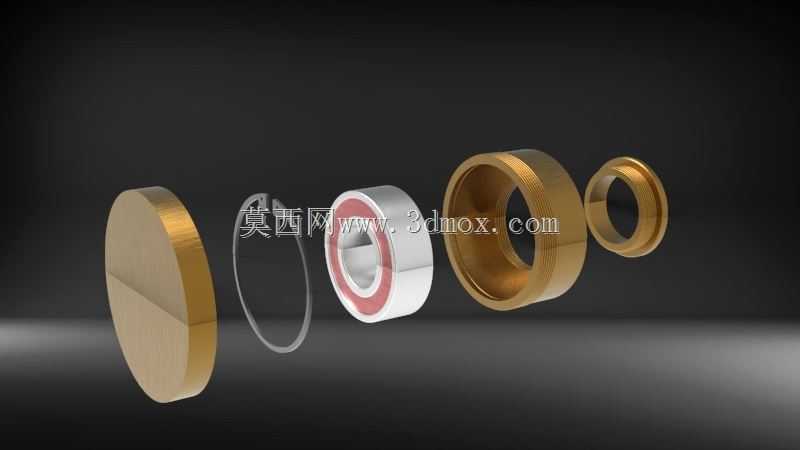

　　密封件的安装槽位以及锁紧结构的配合面，最外侧的端盖式挡圈可以完全覆盖轴承外圈的端面，避免运行过程中粉尘、切削液等杂质进入轴承滚道内部，中间的薄壁环段嵌入轴承座的安装沉孔内，保证自身与轴承座的同轴度，内侧的阶梯环面直接贴合轴承外圈端面，传递轴向限位的作用力，同时预留的环形槽可以安装弹性挡圈，实现轴承架与轴承座的轴向锁紧，无需额外设计复杂的螺栓连接结构，减少装配工序的同时也降低了安装空间的占用。在外形尺寸与安装边界的设计上，轴承架的最大外径需要与轴承座的安装沉孔采用间隙配合，单边配合间隙控制在0.02mm到0.05mm之间，既保证安装时可以顺利压入沉孔，又不会出现径向晃动导致的定位偏差；轴承架的内孔直径需要大于轴承内圈的最大外径，

　　避免运行过程中轴承架与旋转的轴承内圈、传动轴发生摩擦，内孔与轴承内圈的单边安全间隙不小于1mm，适配传动轴运转时的微小挠度变形；轴承架的总厚度需要匹配轴承座沉孔的深度与轴承外圈的伸出长度，保证装配完成后轴承架的端面与轴承外圈完全贴合，不会出现过定位导致的轴承预紧力过大，也不会出现间隙导致的轴向窜动。在实际选型应用中，设计人员需要先确认配套轴承的外径、宽度、额定轴向载荷参数，再匹配对应尺寸的轴承架，若应用在高速旋转的工况下，轴承架的材质需要选用调质处理的45号钢或者黄铜材质，降低与轴承端面摩擦产生的热量，若应用在低速重载的工况下，可以选用普通碳钢材质做发黑防锈处理即可，同时需要注意轴承架与轴承接触的端面需要做平面度处理，

　　平面度公差不大于0.01mm，避免端面倾斜导致轴承承受额外的倾覆力矩。在三维建模过程中，需要重点关注各个环形台阶的同轴度公差，所有环形结构的轴线需要保持重合，同轴度公差控制在0.01mm以内，密封槽的尺寸需要匹配对应规格的O型密封圈或者骨架油封，槽宽与槽深的公差按照密封件的安装要求设定，弹性挡圈的安装槽位置需要保证挡圈装入后可以完全压紧轴承架的端面，不会出现松脱的情况。这类轴承架的结构看似简单，实则直接影响整套旋转机构的运行可靠性，很多设备出现的轴承过早损坏、运转异响、传动轴跳动等故障，往往都是因为轴承架的尺寸设计不合理、安装定位偏差导致的，在设计过程中需要结合实际的安装空间、载荷特性、运行转速综合调整结构参数，不能直接照搬通用型号的尺寸，比如在有轴向冲击载荷的工况下，需要适当增加轴承架与轴承接触端面的厚度，提高结构强度，避免挡边受冲击变形失效；在安装空间受限的场景下，可以将螺栓连接的结构替换为弹性挡圈锁紧的结构，缩小整体的安装尺寸。
