径向排布联动式可调叶片执行机构

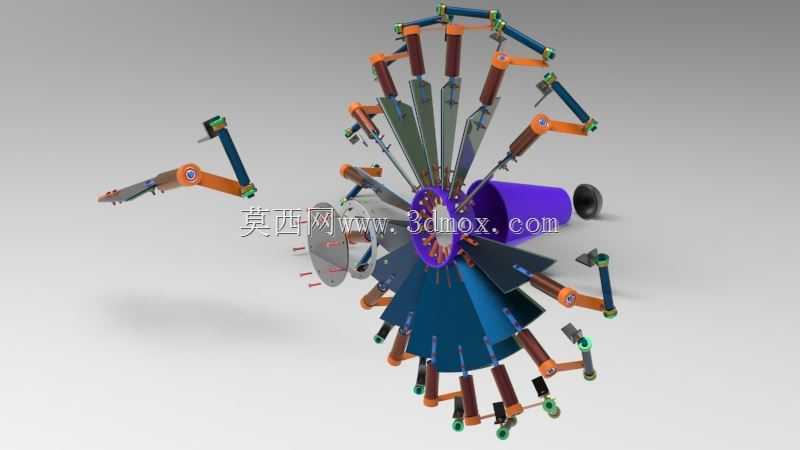

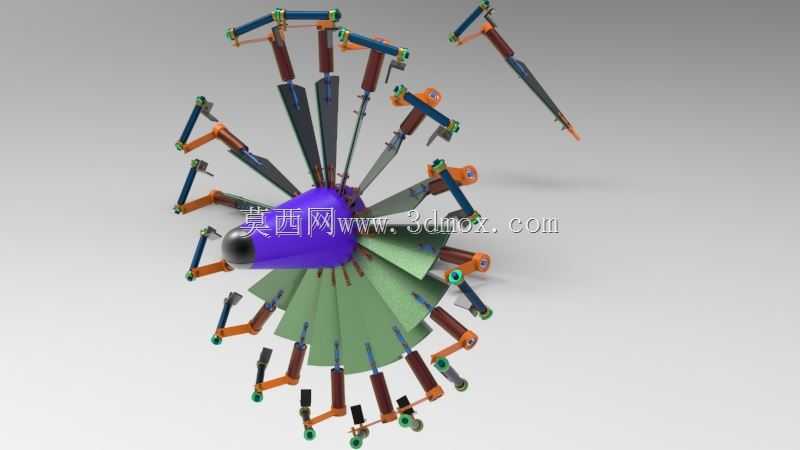

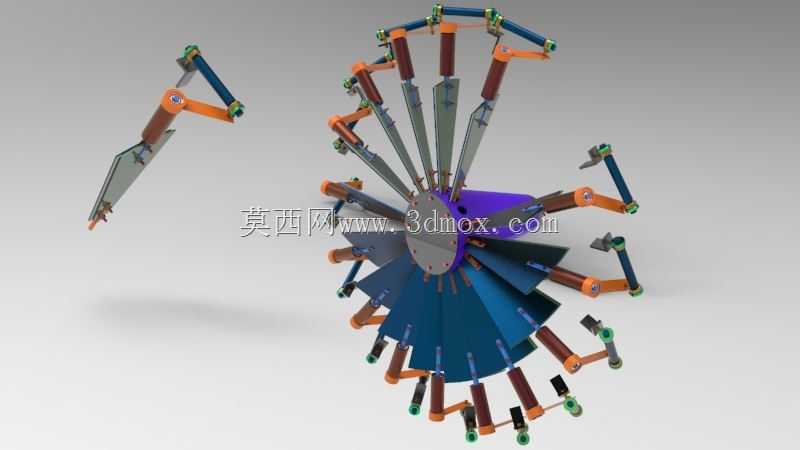

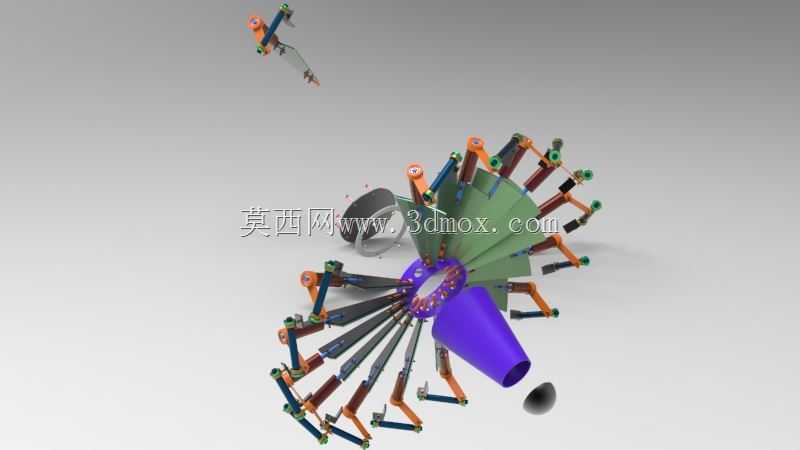

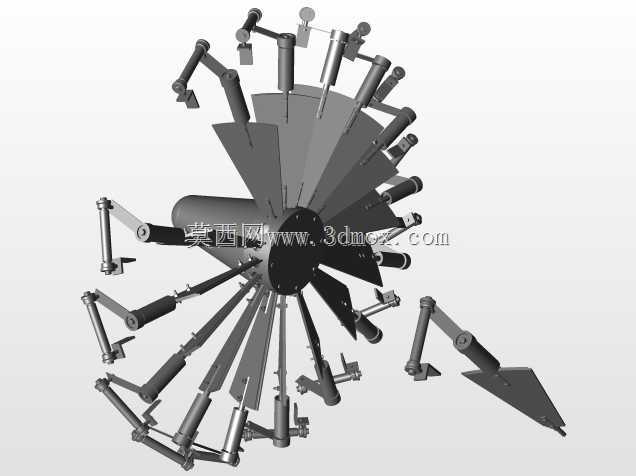

　　该径向排布的联动叶片机构，核心应用场景覆盖流体介质置换、风道风量调节、旋转式筛分设备的物料导流等工况，在通风系统、气力输送、特种旋转作业设备中可作为核心执行部件完成介质通断、流向切换、流量调节的功能。整套机构以中心轮毂作为安装基准，所有叶片沿轮毂圆周方向等角度径向排布，单组叶片配套独立的连杆传动副，所有连杆末端同步连接到中心的联动盘结构，可实现所有叶片的同步角度偏转，单组叶片的偏转角度范围可通过连杆的铰接点位置调整，适配不同工况下的开度需求。从结构设计逻辑来看，整套机构采用单动力输入即可驱动全部叶片同步动作，无需为每个叶片配置独立驱动单元，大幅降低了驱动系统的复杂度与制造成本，同时同步联动的结构可保证所有叶片的偏转角度完全一致，

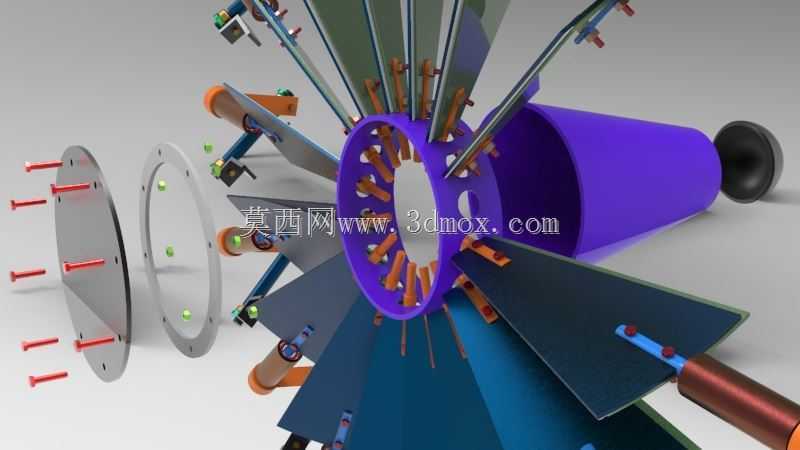

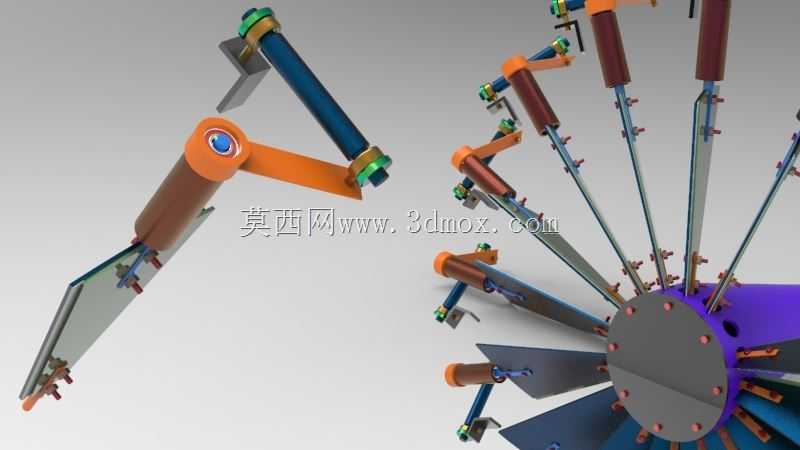

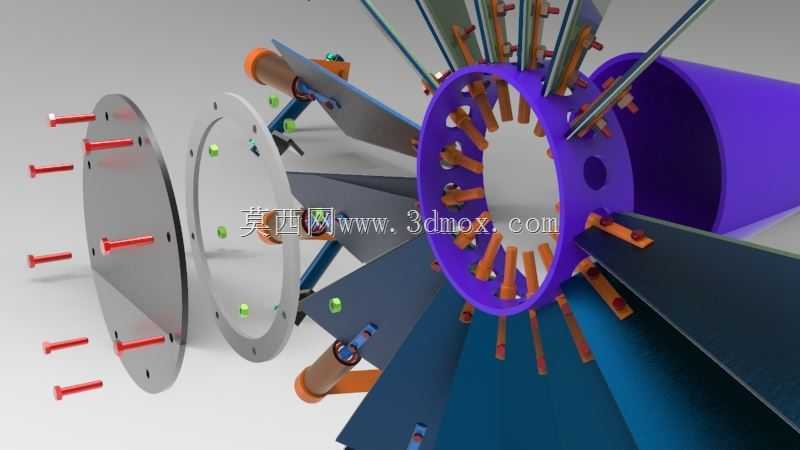

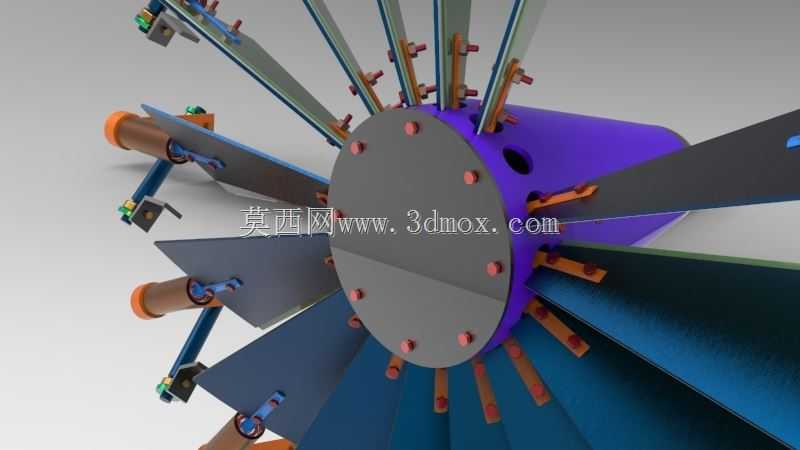

　　避免因叶片开度不均导致的介质流场紊乱、局部阻力过大的问题。叶片本体采用薄型板状结构，边缘做了倒角处理，在旋转或开合过程中可减少与介质的摩擦阻力，同时降低叶片运动过程中的风噪或流体扰动噪音。连杆与轮毂、连杆与叶片、连杆与中心联动盘的铰接位置均配置了耐磨衬套，可减少长期往复运动过程中的铰接点磨损，延长机构的整体维护周期，铰接点的销轴采用轴向卡簧固定，便于后期拆解维护更换易损件。从安装边界来看，整套机构的外径可根据配套设备的通径尺寸做等比例缩放，中心轮毂的内孔可根据对接的主轴尺寸做适配加工，轮毂端面预留了均匀分布的螺栓安装孔，可直接通过螺栓与设备的机架或驱动主轴法兰对接，无需额外设计过渡连接工装。在实际工况运行中，

　　当中心联动盘受驱动件带动做轴向位移时，会通过连杆带动所有叶片绕自身与轮毂的铰接轴做同步偏转，当叶片完全收拢时，相邻叶片的侧边紧密贴合，可实现通路的完全截断，当叶片完全展开时，叶片沿轮毂径向完全撑开，可形成均匀的径向导流通道，保证介质从中心向外或从外向内流动时的流场均匀性。针对空气置换类的应用场景，该机构可安装在通风管道的变径位置，通过调整叶片的开合角度，精准控制管道内的通风量，相比传统的蝶阀类调节结构，该径向排布的叶片在全开状态下的通流阻力更小，流场分布更均匀，不会出现蝶阀阀板后方的涡流区问题。针对旋转作业类设备的应用场景，该机构可作为旋转工作头的执行端，叶片在旋转过程中同步完成开合动作，可实现对物料的均匀拨动、筛分或抛送，

　　联动式的结构保证了高速旋转状态下所有叶片的动作一致性，避免因叶片动作不同步导致的旋转动平衡失衡问题。设计过程中对连杆的长度做了精准的运动学仿真校核，保证联动盘在全行程移动过程中，所有叶片的运动无卡滞、无死点，铰接点的受力分布均匀，不会出现局部连杆受力过大导致的变形或断裂问题。叶片的厚度根据应用场景的介质特性做适配，针对含尘气体或颗粒物料的输送场景，叶片可采用耐磨钢材制作，针对腐蚀性介质的场景，叶片表面可做防腐涂层处理，整套机构的结构模块化程度高，叶片、连杆、铰接销轴等易损件均可快速更换，无需整体拆解整套机构，降低了现场维护的工作量与停机时间。
