杠杆式双工位联动执行机械结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:456838
  • 杠杆式双工位联动执行机械结构
  • 杠杆式双工位联动执行机械结构
  • 杠杆式双工位联动执行机械结构
  • 杠杆式双工位联动执行机械结构
  • 杠杆式双工位联动执行机械结构

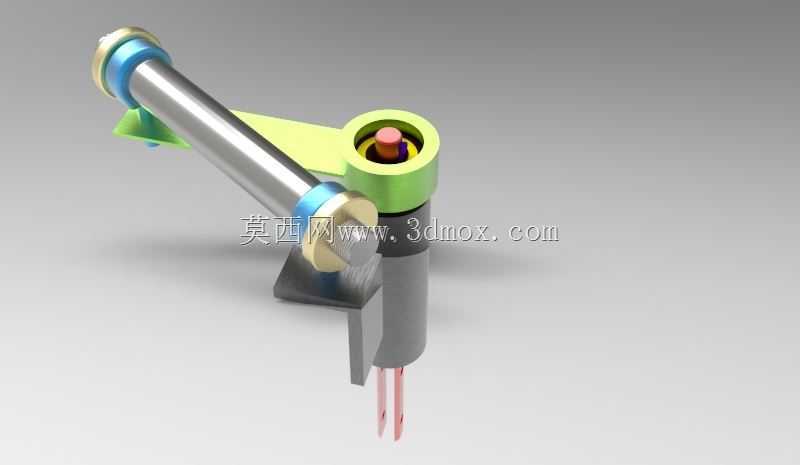

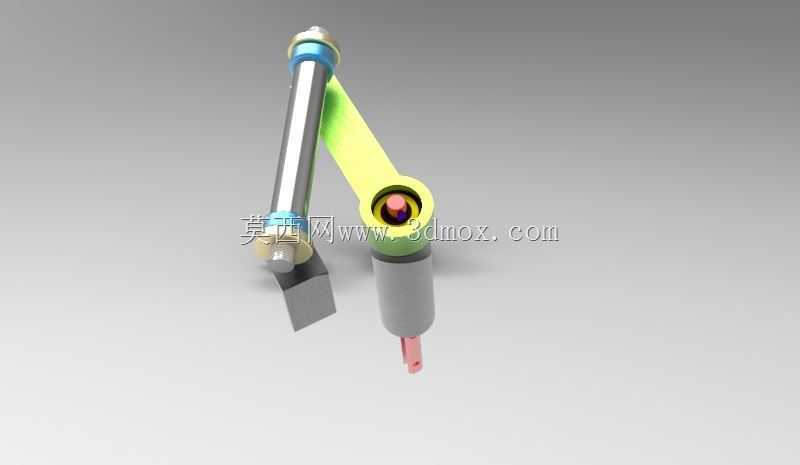

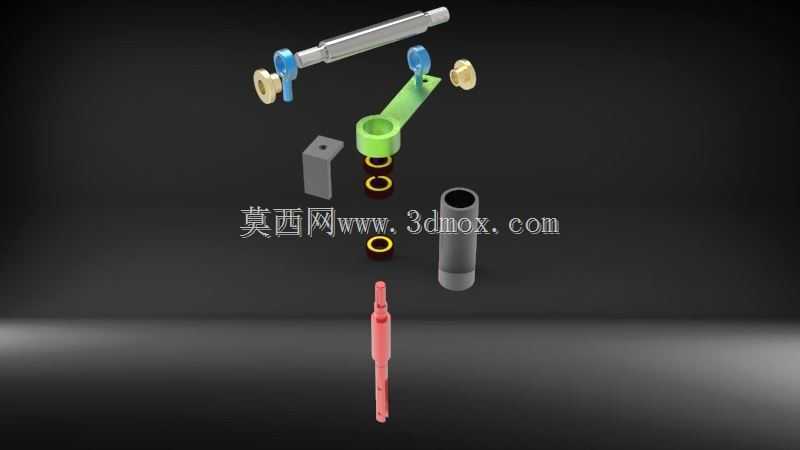

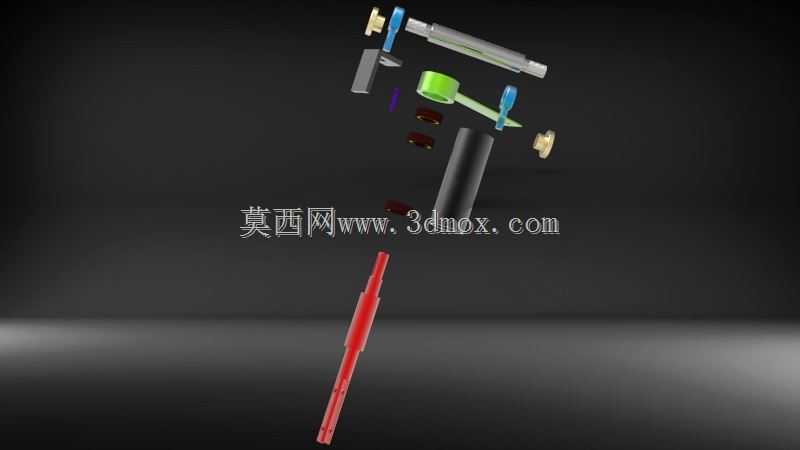

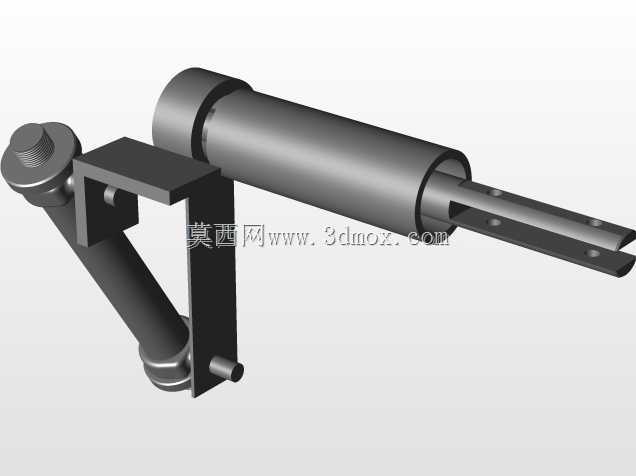

  这套联动执行结构常被集成在小型自动化装配工位、轻工包装线的末端执行单元里,用来完成单动力输入下的双点位同步动作输出,替代原本需要两个独立驱动件才能实现的压合、对位、拨料复合动作,在紧凑安装空间的设备改造场景里适配性极强。从实际使用逻辑来看,横向布置的镀铬光轴是整个结构的主承载基体,两端的带衬套支撑座直接锁固在设备安装基板上,光轴本身不做回转运动,仅作为摆动臂的旋转支撑导轨,支撑座内置的聚四氟乙烯衬套能把摆动臂的往复摆动阻尼控制在极低水平,长时间高频动作也不会出现金属磨削掉屑的问题。摆动臂的一端通过锁紧环与垂直布置的执行套筒形成刚性连接,当摆动臂绕横向光轴做定角度回转时,垂直套筒会同步完成弧线轨迹的位移,

  套筒内部嵌套的复位弹簧与顶芯组件,会在摆动臂下压到行程终点时触发内部的弹性顶出动作,套筒下端伸出的两个平行插针,就是直接和工件接触的执行端,插针的伸出长度可以通过套筒顶部的调节螺母做微调,适配不同厚度工件的插装、压入需求。设计阶段最先敲定的是摆动臂的长度比例,按照现场工位需要的15mm垂直下压行程反推,摆动臂的动力输入端到回转中心的距离,和执行端到回转中心的距离做了1:1.2的配比,既保证动力输入端只需要很小的摆角就能让执行端走完全行程,也避免了传动比过大导致的执行端动作冲击力过强的问题。整个结构的安装边界非常规整,横向光轴的两个支撑座安装孔中心距为120mm,支撑座底面到横向光轴中心的高度为22mm,垂直执行套筒在初始位置时,

  下端插针的最低点距离安装基板的高度为68mm,整个结构在安装基板上的投影轮廓不超过140mm*80mm,不需要额外预留大的避让空间,哪怕是在已经排布好其他工位的现有设备上加装,也不会和周边的料道、检测头产生运动干涉。结构上的细节处理也完全贴合工业现场的使用需求,摆动臂和光轴配合的位置加装了两个轴向限位卡簧,把摆动臂的轴向窜动量控制在0.1mm以内,避免长时间动作后摆动臂出现横向偏移导致插针对位不准;垂直套筒和摆动臂的连接位置做了止口定位,装配时不需要反复调校同轴度,拧紧紧固螺钉就能保证套筒和安装基板的垂直度,插针下行时的垂直偏差不超过0.05mm,完全能满足小型电子元器件、小五金件的精密装配精度要求。和常见的单臂下压结构不同,

  这套结构在摆动臂的非执行端预留了动力接口,可以直接连接微型气缸、电磁铁或者凸轮驱动块,不需要额外做传动转接,动力源的选型范围很宽,不管是气动驱动的低速重载工位,还是凸轮驱动的高速轻载工位,都能直接适配。套筒顶部的可视化观察孔可以直接看到内部弹簧的压缩状态,日常维护时不需要拆解整个结构,就能判断弹簧是否出现疲劳失效,插针作为易损件采用了快拆设计,松开套筒下端的锁紧螺帽就能直接更换,不需要把整个结构从设备上拆下来,能大幅减少工位的停机维护时间。在实际的产线应用里,这套结构常被用来完成小零件的插装压合、料道上的工件分料拨送、工装夹具的同步夹紧动作,因为是纯机械联动结构,不需要复杂的电控同步程序,只要一个动力输入就能保证两个动作点的时序完全同步,不会出现电控信号延迟导致的动作错配问题,稳定性比多驱动独立控制的方案高很多,尤其适合在高节拍、长时间连续运行的自动化产线上使用。
