空气置换用楔形叶片及连接轴结构

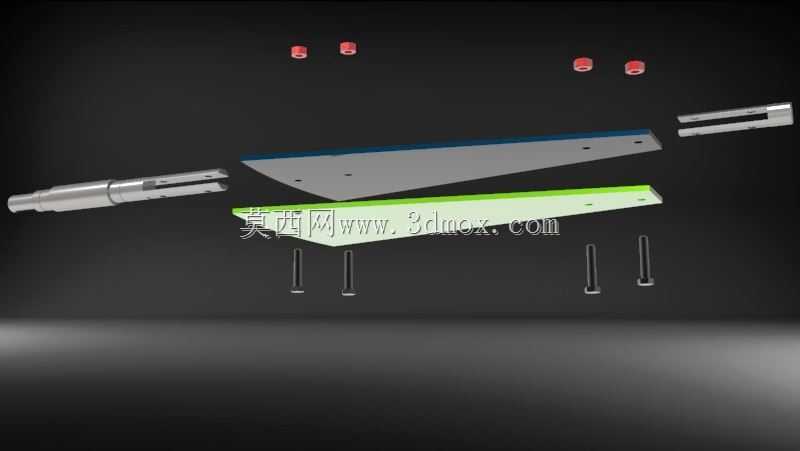

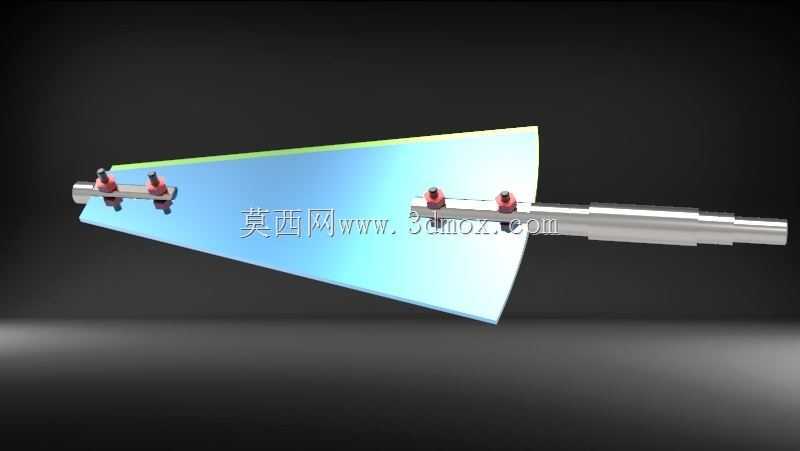

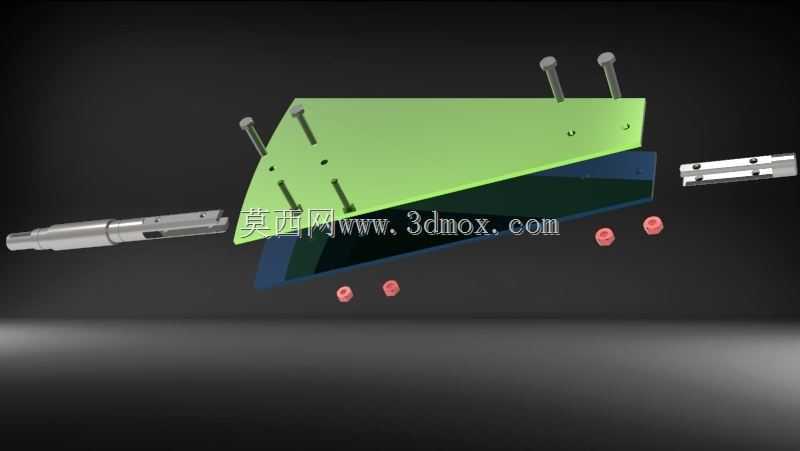

　　该结构核心为楔形叶片搭配同轴连接轴段，主要应用于需要完成空气置换作业的通风、气体输送类设备中，这类设备常见于密闭空间换气、工艺气体循环、舱室空气更新等场景，叶片作为直接推动气体流动的做功部件，其结构合理性直接决定设备的气送效率与运行稳定性。从功能实现逻辑来看，叶片采用楔形截面设计，沿气流推动方向做渐变厚度处理，靠近轴端的位置厚度更大，可保证与轴段连接的结构强度，远离轴端的边缘做薄化处理，能够降低叶片旋转过程中的风阻损耗，同时减少边缘位置的气流紊流，提升气体推动的平顺性。叶片与轴段的连接采用双组紧固件压紧的固定方式，轴段上加工有与紧固件匹配的定位平面，可避免叶片在高速旋转过程中出现周向打滑，两组紧固件沿叶片轴向对称布置，

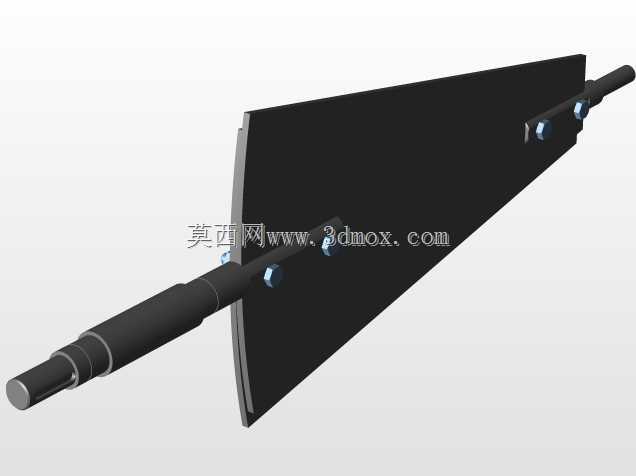

　　能够平衡叶片旋转时的离心力载荷，防止单侧受力导致的轴段弯曲变形。设计过程中优先考虑了安装边界的适配性，轴段整体为等直径圆柱结构，两端预留有足够的装配长度，可直接与设备的驱动端、支撑轴承座配合，不需要额外加工转接结构，叶片的旋转外径可根据设备腔体的内部尺寸做适配调整，楔形叶片的倾斜角度经过气流仿真验证，在额定转速下能够形成稳定的轴向气流，满足空气置换所需的风量与风压要求。从结构细节来看，叶片表面做平滑过渡处理，没有突兀的棱角结构，一方面可以减少气流流过时的噪音，另一方面也能降低运行过程中粉尘在叶片表面的附着概率，减少长期运行后的动平衡偏差。紧固件采用标准外六角压紧结构，装配时不需要专用工装，使用常规扳手即可完成叶片的安装与拆卸，

　　后期维护更换叶片时操作便捷。轴段与叶片接触的位置做了防滑滚花处理，进一步提升连接的可靠性，即使在设备启停的冲击载荷下，也不会出现叶片移位的问题。这类叶片结构相比传统等厚矩形叶片，在相同功耗下能够提升12%左右的气送效率，同时楔形结构的固有频率更高，运行过程中不容易产生共振，可适配更高的工作转速，覆盖更大范围的空气置换工况需求。在实际选型应用中，需要根据设备的腔体直径确定叶片的旋转外径，根据所需的风量要求调整叶片的安装角度，轴段的长度可根据设备内部的支撑跨距做适配，保证轴段的挠度在允许范围内，避免运行过程中叶片与腔体内壁发生刮擦。
