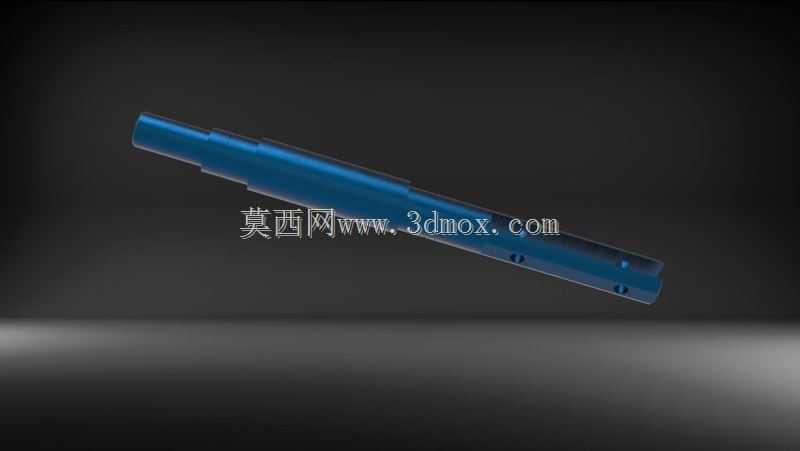

带开槽安装位的阶梯式传动转轴

　　做了快十年机械结构设计，这类带端部开槽的阶梯轴我经手过不下二十款，大多用在中小功率的传动链路里，尤其是需要沿线束方向做小角度摆动的工位上，比普通光轴的适配性强太多。先从实际安装场景说，这类轴最常见的部署位置是轻工自动化设备的摆臂驱动端、小型输送线的张紧摆轮支撑位，还有部分检测设备的探头摆动机构里，因为轴端开了通长槽，既可以穿装锁紧销实现周向防转，也能给随摆的线束留出走线空间，避免设备往复摆动的时候线束被轴件磨破绝缘层，之前有个项目用普通光轴做摆臂转轴，没留走线位，线束贴在轴表面反复摩擦，不到三个月就磨断了两根信号线，后来换成这种端部开槽的结构，把线束嵌在槽里走，再套一层薄的聚四氟乙烯护套，连续运行两年都没再出线束磨损的问题。

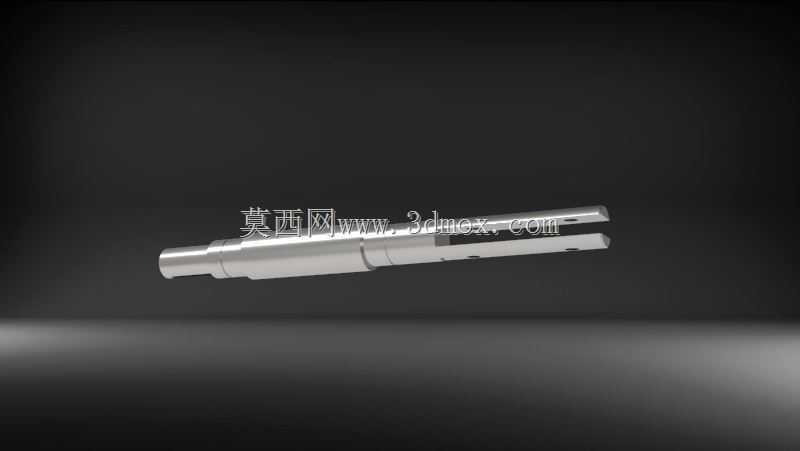

　　再看结构设计的思路，整根轴采用阶梯变径的结构不是随便做的，每一段轴径的变化都是对应安装边界来的：最左端的细轴段是装轴承的支撑位，轴径公差一般取k6，和深沟球轴承的内圈过盈配合，轴端做了小倒角，方便压装轴承的时候不会刮伤轴承内圈的密封件；往中间走的几段轴肩，一方面是给轴承、隔套、传动轮做轴向定位，轴肩的高度严格按照轴承安装手册的要求来，不会做太高导致后续拆轴承的时候拉马勾不住内圈，也不会做太低导致定位失效；靠近右端的开槽段是功能位，槽的宽度比配套的锁紧销大0.2mm左右，既保证装配的时候销子能顺利插进去，也不会因为间隙太大导致摆动的时候有明显旷量，槽底做了圆角过渡，避免应力集中，之前有款类似的轴槽底没做圆角，做疲劳测试的时候反复摆动十几万次就从槽底裂了，把圆角改成R1.5之后，疲劳寿命直接提升到了百万次级。

　　说到安装边界，这类轴的轴向定位一般靠两端的轴用挡圈或者轴承端盖，整根轴的同轴度要求要控制在0.02mm以内，不然转动的时候会出现径向跳动，带的摆臂就会抖，影响工位的定位精度；右端开槽段的两个安装孔是装锁紧螺钉的，孔位和槽的对称度公差不能超过0.05mm，不然锁紧的时候螺钉会别着劲，时间长了容易松脱。实际选型的时候要注意，轴的材质一般选45号钢做调质处理，硬度到HB220-250就够用，如果是用在有腐蚀的环境里，也可以换成304不锈钢，但要注意304的刚性比45钢差一点，轴径要适当放大10%左右避免受力变形。

　　从功能特性来说，这种轴和普通等径光轴比，最大的优势就是集成了走线、周向防转、多零件定位的功能，不用额外在轴上打斜孔走线，也不用额外加键槽来传递扭矩，开槽的位置本身就能通过锁紧销传递小扭矩，对于摆动角度不超过60度、传递扭矩不大的场景，结构比键连接简单很多，装配的时候也省时间，不用反复配键、研键，只要把轴穿进安装孔，插好锁紧销，拧上紧固螺钉就能完成装配，后期维护拆换也方便，不用拉马把所有零件都拆下来，只要拔掉销子就能把轴从一端抽出来。

　　实际生产加工的时候，这类轴要注意磨削工序的余量，粗车之后留0.3mm的磨削余量，精磨到尺寸之后，要把所有的锐边都倒钝，尤其是开槽的边缘，不能有毛刺，不然穿线束的时候会刮破线皮，安装轴承的时候也会刮伤轴承的密封圈。另外轴的表面粗糙度，装轴承的位置要达到Ra1.6，其他非配合面做到Ra3.2就足够，不用做太高的表面要求，不然会增加不必要的加工成本。之前有个新入行的设计把整根轴的粗糙度都标成Ra0.8，算下来加工成本直接涨了40%，实际用起来和Ra3.2的非配合面没有任何区别，完全是浪费加工资源。

　　这类轴在实际运行的时候，因为是摆动工况不是连续高速转动，所以润滑要求不高，支撑轴承位置填一次锂基脂一般能用一两年不用维护，要是用在无尘车间里，也可以选带自润滑的工程塑料轴承配合，不用加润滑脂，避免油污污染生产环境。要注意的是开槽位置如果走线束的话，槽的边缘一定要做滚塑或者包一层薄的橡胶边，哪怕倒了钝角，金属边缘长期和线束摩擦还是有磨破的风险，尤其是设备摆动频率高的工位，加一层薄的防护层能大幅降低线束故障的概率。
