通风管路滑动式阻尼风门结构设计

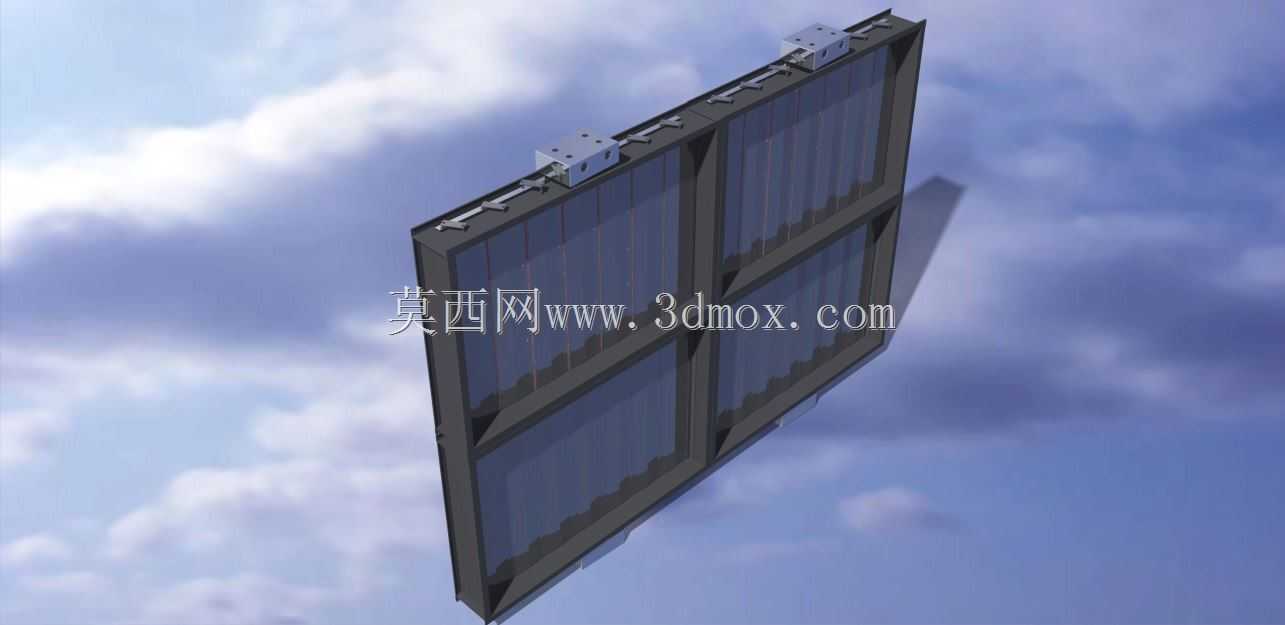

　　在工业通风、暖通空调、工艺排风系统的管路布设中，气流的稳定传输与动态调节是保障系统运行效率的核心环节，这套阻尼风门结构正是针对管路气流调控需求开发的功能部件，区别于常规翻板式风门的大角度启闭特性，该结构采用线性滑动的调节逻辑，能在管路全通至全闭区间内实现任意开度的阻尼锁定，避免气流扰动引发的阀板震颤、开度漂移问题。从结构组成来看，整套部件包含与管路壁面贴合安装的框架主体、沿框架线性导轨滑动的阀板组件、提供滑动阻尼与位置保持的阻尼块、以及用于外接驱动或手动调节的连接座。框架采用折边成型的金属板材结构，两侧预留与矩形通风管路法兰对接的安装孔位，安装边界可适配常规矩形通风管的端面尺寸，安装时无需对原有管路做大规模裁切改造，

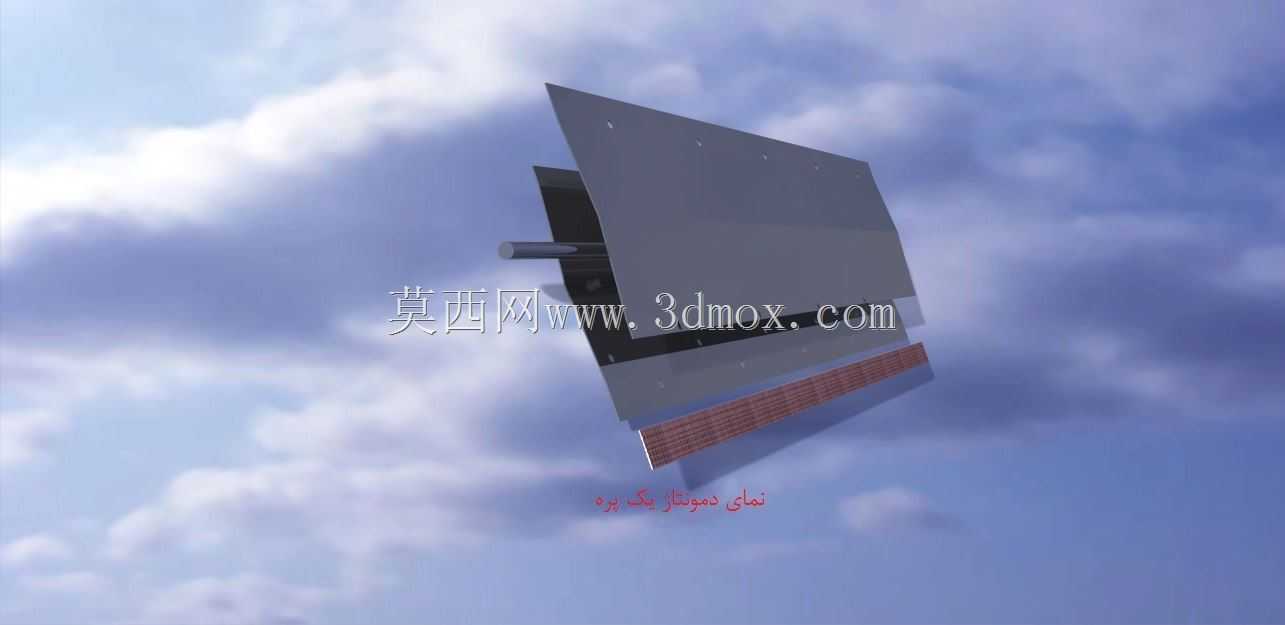

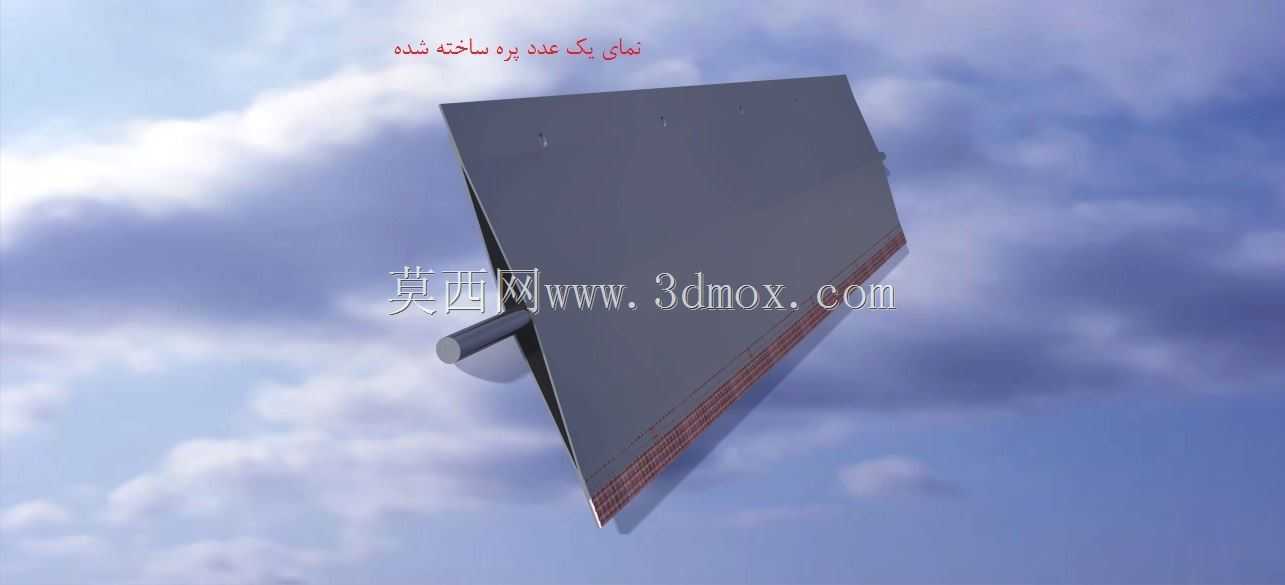

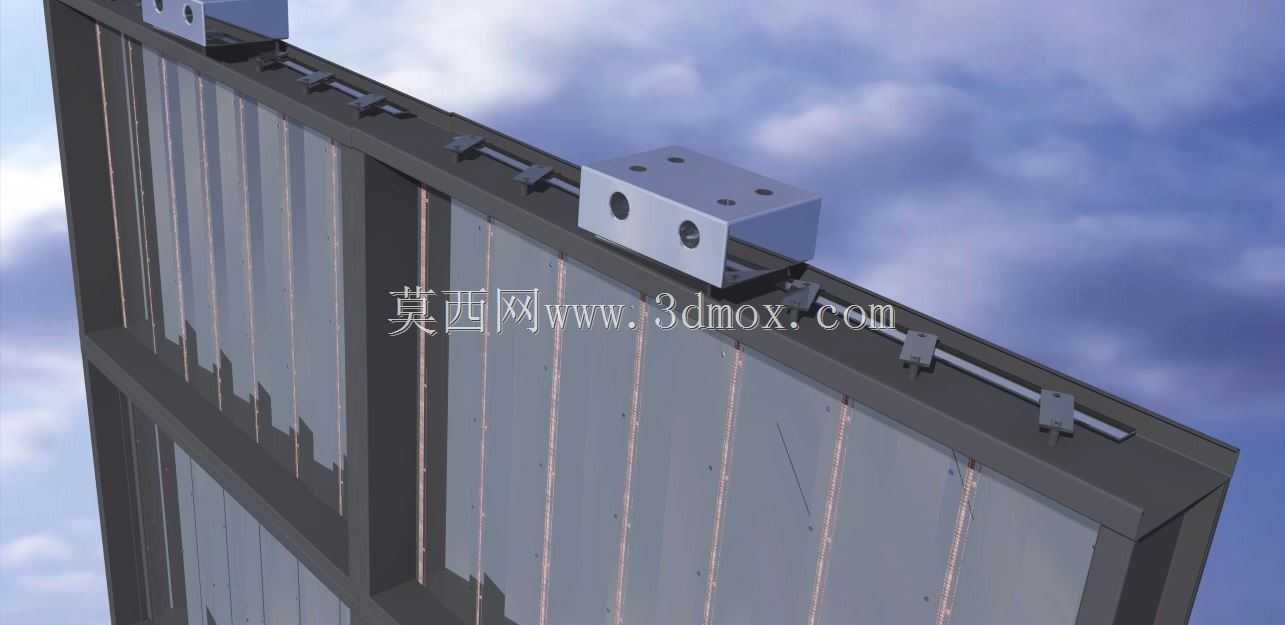

　　仅需通过螺栓将框架与管路法兰紧固即可完成装配，框架内侧集成的线性导轨与阀板两侧的导向槽配合，将阀板的运动轨迹严格约束在垂直于气流方向的平面内，避免阀板在气流冲击下出现卡滞、偏斜。阀板采用多层复合结构，主体为刚性金属承力层，边缘嵌装密封胶条，当阀板滑动至全闭位置时，胶条与框架内侧的密封面紧密贴合，阻断气流通路，滑动过程中胶条与框架保持轻接触，既不会产生过大的滑动阻力，也能减少阀板与框架间的气流泄漏量。安装在框架顶部的阻尼块是整套结构的核心功能件，阻尼块通过螺栓固定在框架上的安装座内，其摩擦面与阀板顶部的阻尼导轨紧密贴合，依靠预紧螺栓调节阻尼块对导轨的正压力，即可调整阀板滑动时的阻尼力大小，当阻尼力调整至合适区间时，

　　阀板既可以在外力作用下顺畅滑动调整开度，又能在无外力作用时依靠阻尼摩擦力保持当前开度，不会因为气流的持续冲击出现开度自行变化的情况，这种阻尼保持结构无需额外设置锁止销、定位卡齿等部件，调节过程无档位限制，可实现任意开度的精准保持，适配不同工况下的气流流量调节需求。在实际应用场景中，这类阻尼风门常被用在对气流稳定性要求较高的工艺排风系统中，比如实验室通风柜的排风支管、工业除尘系统的分支管路、恒温恒湿车间的送风支管等场景，这些场景往往需要根据实际使用需求动态调整各支路的气流流量，同时要求调整后的开度不会因为系统风压波动发生变化，相比常规的对开多叶调节阀，该滑动式阻尼风门的结构更简单，运动部件更少，长期运行的故障概率更低，

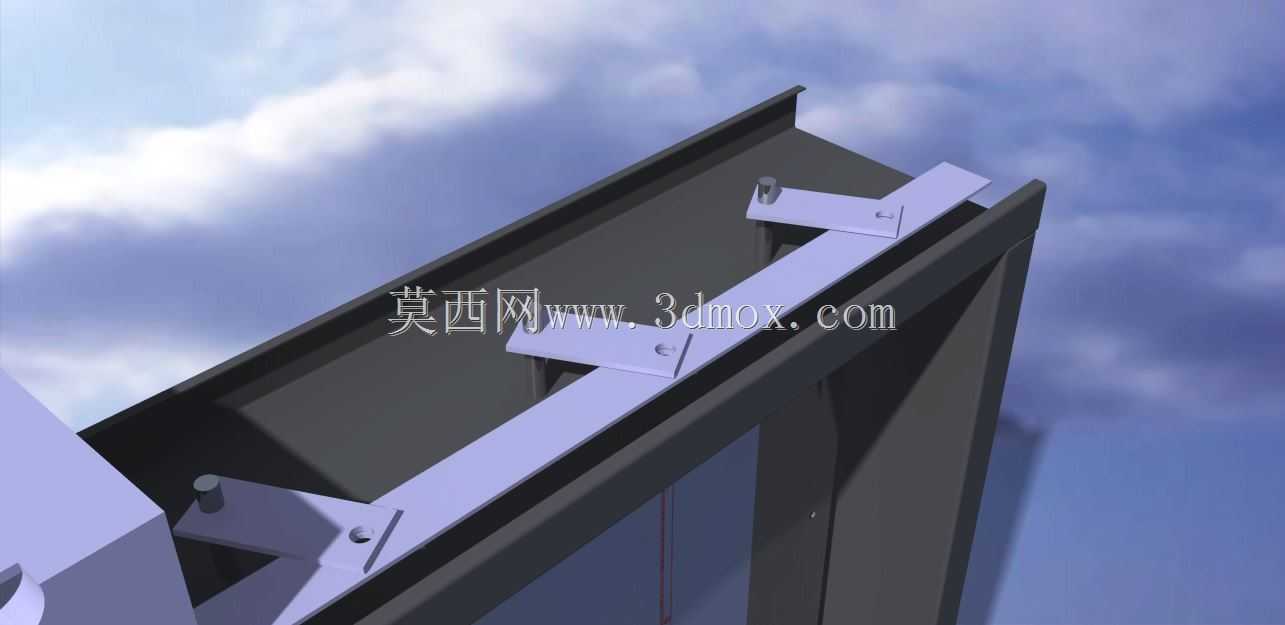

　　维护时仅需定期检查阻尼块的磨损情况、更换阀板边缘的密封胶条即可，无需对复杂的连杆机构做润滑调试。从设计思路层面，这套结构在开发时优先考虑了安装适配性与运行可靠性，框架的安装孔位采用长圆孔设计，可抵消管路法兰加工时的孔位误差，降低现场安装的对位难度；阻尼块采用耐磨非金属材质，与金属导轨摩擦时不会产生异响，也不会因为长期摩擦出现导轨表面锈蚀、卡涩的问题；阀板的滑动行程与管路通流截面的宽度完全匹配，当阀板滑动至行程端点时可实现完全截流，滑动至另一端点时可实现管路全通，无调节死区。在尺寸设计上，整套结构的厚度控制在较薄的区间内，安装后不会在管路轴向占用过多空间，适合在管路布设空间紧凑的吊顶内、设备夹层中安装使用，阀板的滑动驱动力需求较小，既可以通过手动拨杆直接调节，也可以外接小型直线驱动机构实现电动远程控制，适配不同自动化程度的通风系统需求。在结构细节处理上，导轨与阀板的配合面做了光滑处理，去除了加工毛刺与锐角，避免装配时划伤密封胶条，也能减少滑动过程中的阻力波动；阻尼块的安装座设置了调节余量，当阻尼块出现磨损导致阻尼力下降时，可通过拧紧预紧螺栓补偿磨损量，延长阻尼块的更换周期；框架的所有外露边角都做了倒钝处理，避免现场安装维护时划伤作业人员。
