双开式防爆风门框架结构设计

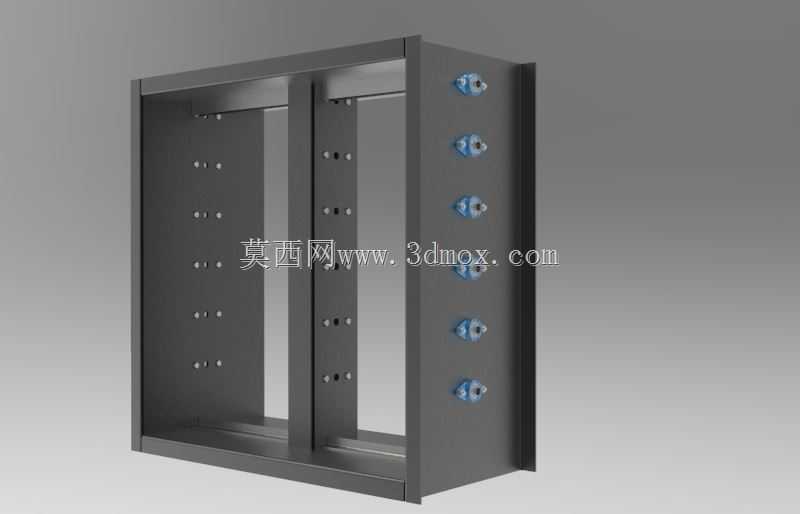

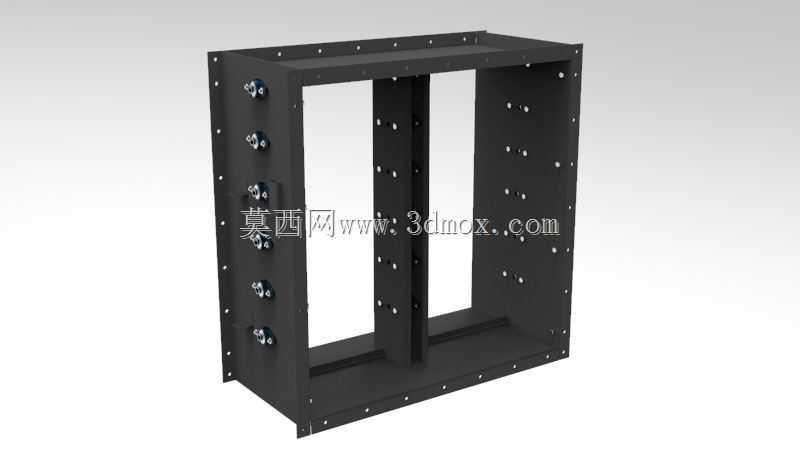

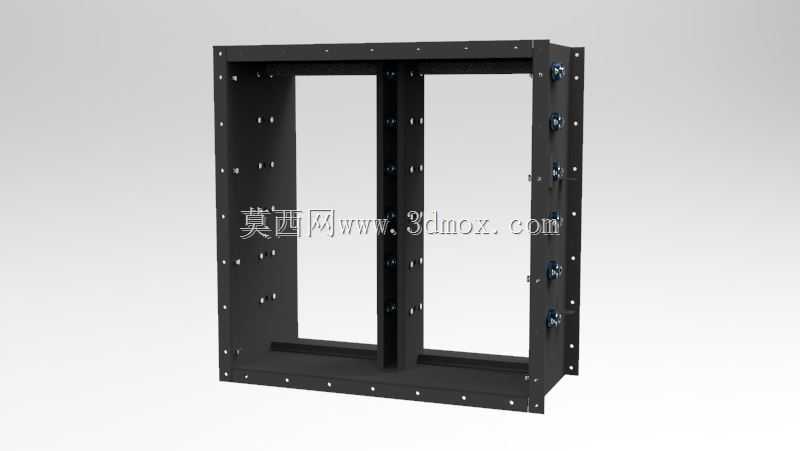

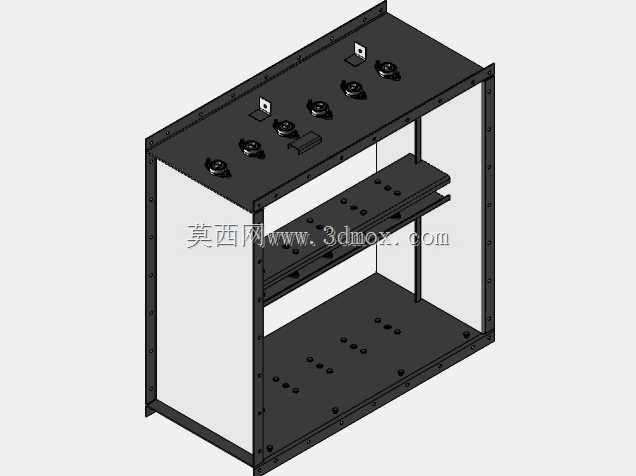

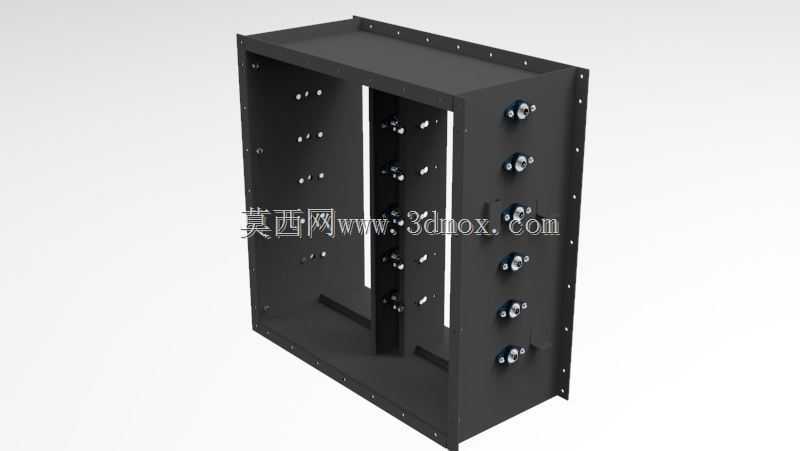

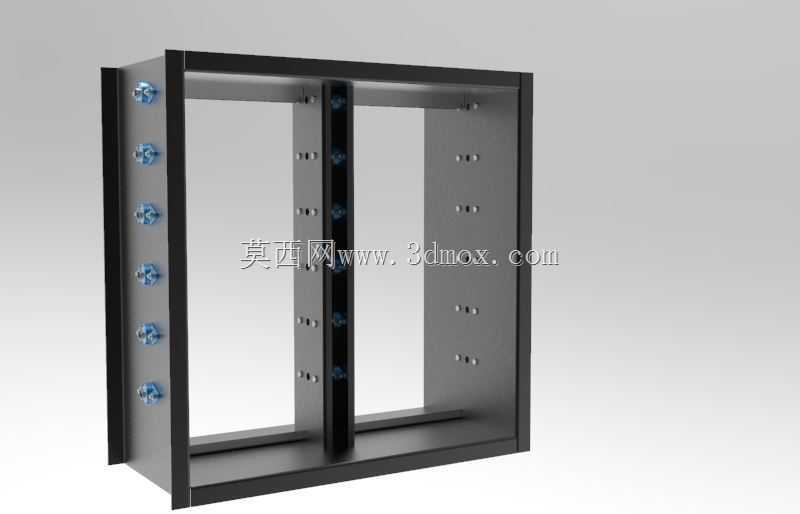

　　在井下巷道、化工防爆分区、危险品仓储库区等存在易燃易爆气体混合物的作业场景中，通风系统的隔爆防护是安全管控的核心环节，防爆风门作为通风路径上的关键隔断构件，其框架结构的强度、密封适配性与安装可靠性，直接决定了风门整体的防爆泄压、风流阻断性能。本次呈现的双开式防爆风门框架，采用分体式框体拼接结构，整体为冷轧钢板折弯焊接成型，框体侧边预留六组等距分布的防爆压紧锁座安装位，适配双扇对开式防爆风门的门扇闭合锁紧需求，锁座位置沿框体竖直方向均匀排布，保证门扇闭合后各点位压紧力均匀，避免出现局部密封间隙导致的防爆性能失效问题。

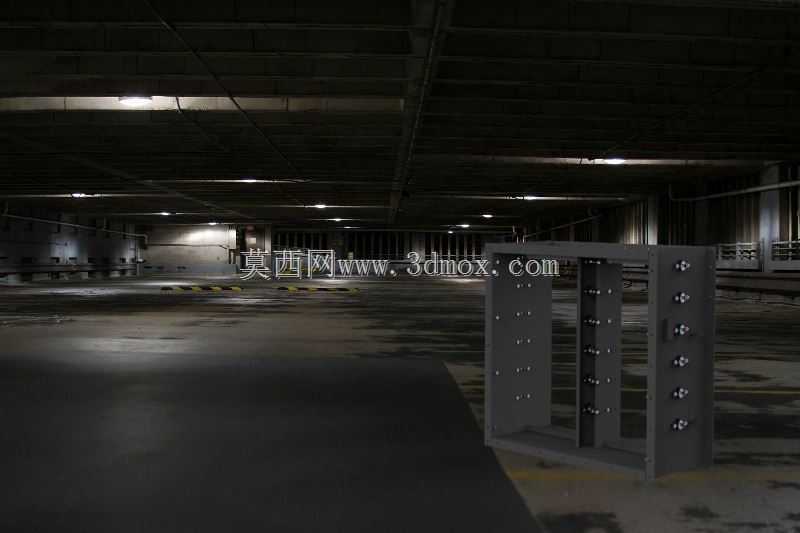

　　从实际工程应用的角度看，这类风门框架通常嵌入安装在巷道或防爆分区的墙体预留洞口中，框体外侧带有外翻的安装翼边，翼边上预制有锚栓固定孔位，安装时可直接通过膨胀锚栓与墙体结构做刚性连接，翼边与墙体接触面预留密封垫铺设槽，安装时嵌入阻燃橡胶密封垫，阻断框体与墙体之间的缝隙漏风路径。框体内部设置有中竖梃结构，作为双扇门扇闭合时的中间搭接支撑，中竖梃的两个侧面均加工有密封胶条嵌槽，门扇关闭时，门扇侧边的密封胶条与中竖梃、框体内侧边的嵌槽完全压合，形成连续的密封面，满足隔爆要求下的缝隙宽度控制标准。

　　设计过程中，框体的板材厚度选型需要匹配对应巷道的风压等级与防爆等级要求，常规井下应用场景下，框体主体板材厚度不低于6mm，锁座安装位置额外焊接加强衬板，避免频繁开关门扇、风压冲击时锁座位置出现变形，导致门扇闭合错位。框体的内净尺寸需要与配套门扇的外形尺寸做公差匹配，通常单边预留3-5mm的密封压缩间隙，既保证密封胶条有足够的压缩量实现密封，又避免间隙过大导致胶条压缩量不足、隔爆间隙超标。框体的上下横框内部焊接有加强筋板，沿框体宽度方向每间隔400mm设置一道，提升框体整体的抗形变能力，避免墙体沉降、运输碰撞导致框体变形，影响门扇的正常开合。

　　在安装边界的适配设计上，该框架的外侧翼边宽度设置为80mm，能够适配不同厚度的砌体墙、混凝土墙的安装需求，锚栓孔位采用长圆孔设计，允许安装时存在±10mm的位置调整量，降低现场安装的对位难度。框体侧边的锁座安装孔采用统一的孔距标准，可适配市面上主流的防爆压紧锁具，无需额外现场打孔修改，减少现场施工的动火作业量，符合防爆区域的施工安全要求。框体的表面处理采用静电喷塑工艺，涂层厚度不低于80μm，具备良好的防锈、耐腐蚀性能，能够适应井下高湿、含腐蚀性气体的恶劣作业环境，延长框架的整体使用寿命。

　　从结构功能逻辑上看，该框架不仅承担门扇的安装承载作用，同时是防爆密封的核心基准面，所有与门扇、墙体、锁具配合的面都做了平面度处理，平面度公差控制在1mm/m以内，避免因基准面不平导致的密封失效。中竖梃与上下横框的连接位置采用满焊工艺，焊后做打磨整平处理，消除焊接应力带来的形变，保证拼接位置的结构强度与平面度。在实际选型应用中，技术人员可根据现场巷道的通风断面尺寸、防爆等级要求，对应调整框架的整体外形尺寸、板材厚度与锁座数量，在满足安全规范要求的前提下，优化材料用量与安装难度。
