台式计算机整机结构爆炸拆解三维设计

　　这套台式计算机的结构爆炸拆解模型，完整还原了消费级台式主机从外到内的全部装配层级，做这个模型的初衷，是给电子设备结构装配教学、机箱改装方案验证、硬件兼容性校核提供可直接复用的三维参照，不用反复拆实体机做测绘。从实际应用场景看，不管是中职院校的计算机组装实训课，还是DIY硬件玩家做定制机箱的前置方案推演，或是机箱生产厂做新品开模前的干涉校验，这套拆解模型都能直接对应到实际装配的每一个步骤，不用再对着零散的硬件照片脑补装配顺序。

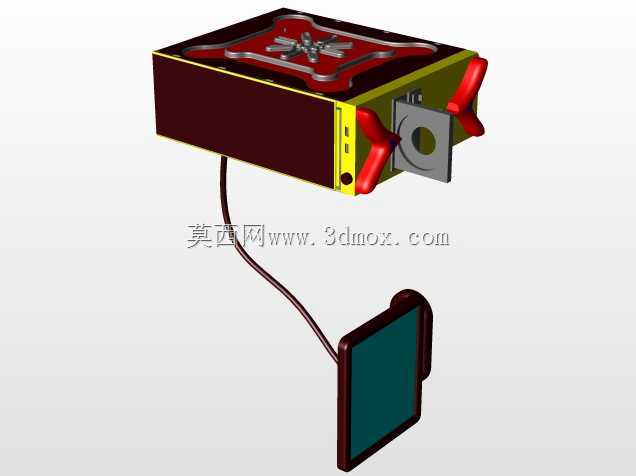

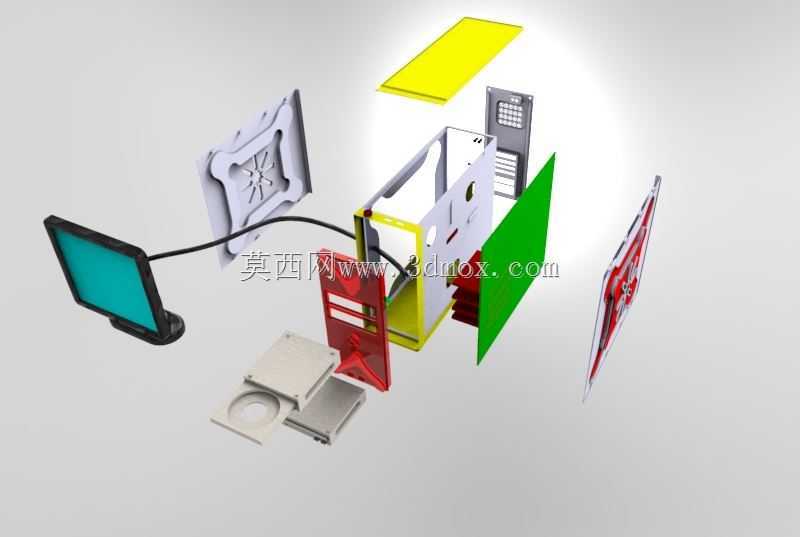

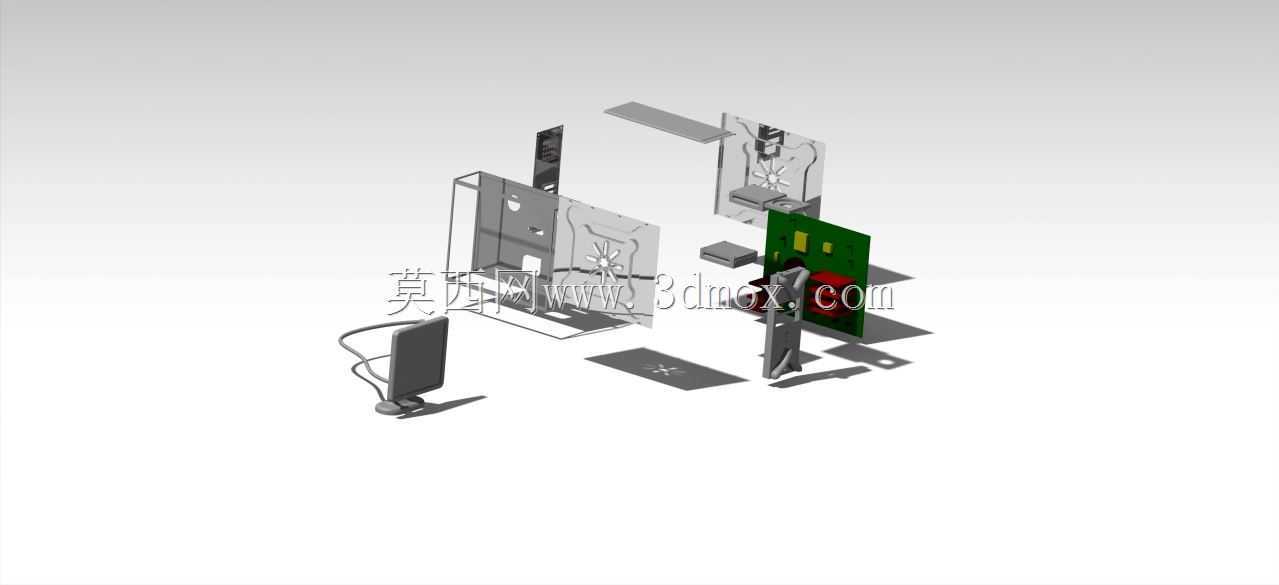

　　模型里把所有零件的装配约束关系都做了还原，从最外侧的机箱侧盖、前面板，到内部的主板托架、电源安装位、硬盘仓、显卡固定支架，再到核心的主板、CPU散热模组、内存条、独立显卡、电源模块、前置IO接线、SATA数据线，甚至连机箱底部的防滑脚垫、前面板的USB接口防尘塞、机箱内部的理线卡扣都没有省略。做结构设计的时候，特意按照实际拆机的反向顺序做了爆炸偏移，每个零件的偏移方向都对应实际装配时的装入方向，比如侧盖是沿机箱Z轴负方向平移拆开，显卡是沿PCIe插槽垂直方向向上拔出，硬盘是沿仓道水平方向抽出，看模型的时候能直接对应实际操作的动作逻辑，不会出现零件偏移方向和实际装配路径不符的问题。

　　从安装边界的尺寸设定来看，模型完全遵循ATX标准机箱的通用尺寸规范，主板安装位的铜柱定位孔完全匹配标准ATX、M-ATX、ITX三种主板的孔位间距，PCIe插槽的位置到机箱后窗的距离预留了双槽厚度显卡的安装空间，电源位的尺寸兼容标准ATX电源的长宽高参数，硬盘仓同时预留了3.5寸机械硬盘和2.5寸固态硬盘的安装位，每个安装位的固定螺丝孔位都和实物一致，做硬件选型的时候可以直接在模型里做干涉检查，比如选超长显卡的时候，直接测量显卡前端到硬盘仓的剩余距离，就能判断会不会出现安装顶到硬盘架的问题，不用等硬件买回来才发现装不上。

　　设计思路上没有做多余的外观美化，所有结构特征都以实物的实际尺寸为基准，比如机箱板材的折弯圆角、冲压成型的通风孔阵列、主板上的电容电阻避让位、散热鳍片的间距、内存插槽的卡扣结构，都按照1:1的比例还原，甚至连机箱前面板开机键的按压行程空间、重启键的复位弹簧安装位都做了预留。做装配模拟的时候，可以按照爆炸的逆序逐个装配零件，检查每个步骤会不会出现零件干涉，比如装CPU散热的时候，会不会因为散热高度太高顶到侧盖，装内存条的时候会不会和大型风冷散热的鳍片出现空间冲突，走背线的时候侧盖的理线空间能不能容纳全部电源线材，这些在实际装机里容易踩的坑，在模型里都能提前校验。

　　从功能特性来说，这套模型除了做装配教学和干涉检查，还能用来做定制化改装的方案验证，比如想给机箱加装额外的散热风扇，直接在模型里对应风扇位测量安装孔距，选对应尺寸的风扇就能判断能不能装；想改水冷的话，也能在模型里排布冷排、水管的走线路径，提前算好水管长度和冷排的安装位置，避免实际改装的时候出现冷排装不下、水管弯折角度太大堵水的问题。另外对于刚接触计算机组装的新手来说，对着爆炸模型能快速理清每个硬件的安装位置和连接关系，不用对着纸质说明书反复对照，能大幅降低第一次装机的出错概率，比如不会出现把主板供电插错、硬盘接线接反这类低级失误。

　　模型里的每个零件都做了独立的实体区分，没有合并成整体，不管是单独导出某个零件做3D打印定制改装件，还是拆分出来做装配动画的素材，都能直接调用，不用再做额外的零件拆分工作。比如想定制一个带灯效的机箱前面板，直接导出前面板的原始模型，在上面修改灯条的安装槽位，就能直接用来做3D打印的加工文件，省掉了重新测绘前面板尺寸的步骤。
