RFM75型2.4GHz射频收发模块结构设计

　　在短距离无线通信设备的硬件选型与结构适配环节，这类2.4GHz频段的射频收发模块是物联网终端、智能家居控制节点、小型无线传感网络里的核心信号交互部件，承担着数字信号与射频信号的双向转换、收发切换功能，能在低功耗工况下完成10到100米范围内的点对点、点对多点数据透传，很多手持遥控设备、无线数据采集终端、小型消费类无线外设的通信链路，都会选用这类集成度较高的模块来缩短研发周期，避免从零开始做射频电路的匹配调试。从结构设计角度看，这款模块采用了绿色FR-4环氧玻纤基板作为载体，板载了弯折型PCB印制天线，这种天线设计省去了外接天线的安装空间，也避免了天线焊接、装配带来的参数偏移，天线的走线弯折长度完全匹配2.

　　4GHz频段的1/4波长阻抗要求，在板边预留了净空区域，避免周边金属结构件对信号增益造成遮挡衰减。模块的核心射频芯片采用了COB黑胶封装工艺，也就是通常说的邦定封装，把裸芯片直接绑定在PCB焊盘上之后用黑色环氧树脂灌封保护，这种封装方式相比常规的SOP、QFN贴片封装，能进一步压缩模块的整体厚度，同时降低封装成本，黑胶的覆盖范围刚好包裹芯片本体与邦定铝线，边缘避开了周边的贴片阻容元件，不会对周边元件的焊接可靠性造成影响。板载的银色圆柱器件是2.4GHz频段的高精度晶振，为射频芯片提供稳定的时钟基准，晶振的布局紧贴芯片的时钟输入引脚，走线尽可能短，减少时钟信号的传输损耗与对外电磁辐射，晶振的焊接采用两端贴片固定，金属外壳接地处理，

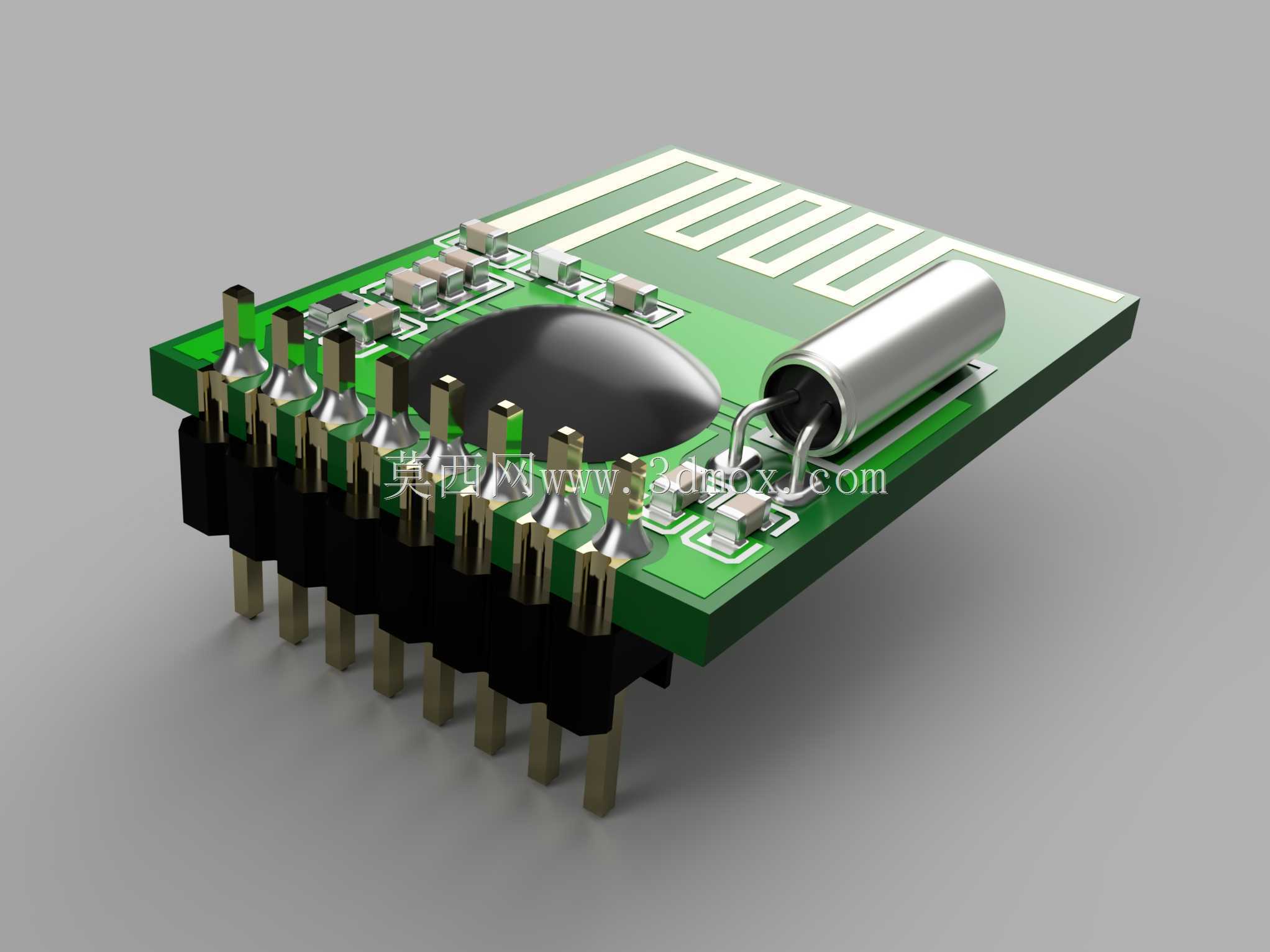

　　提升抗干扰能力。模块的外接引脚采用了直插排针设计，同时兼容表面贴装与通孔插装两种安装方式，排针的引脚间距采用标准2.54mm排距，和通用的面包板、杜邦线、标准接插件完全匹配，方便工程师在原型验证阶段快速搭建测试电路，批量生产时也可以根据整机结构需求选择波峰焊或者回流焊工艺完成装配。排针的引脚定义按照通用射频模块的常规顺序排布，包含电源引脚、地引脚、SPI通信引脚、中断引脚、收发控制引脚，和主流射频收发芯片的引脚定义兼容，降低硬件工程师的原理图改图工作量。模块上的周边阻容元件全部采用0402封装的贴片器件，布局紧凑，在电源引脚附近就近布置了滤波电容，滤除电源线上的高频纹波，保证射频芯片工作在稳定的供电环境下，所有贴片元件的焊盘设计都符合DFM可制造性要求，焊盘大小、钢网开口尺寸匹配常规SMT贴片工艺的加工能力，不会出现立碑、虚焊等焊接缺陷。在整机结构适配时，需要注意模块的安装边界：板载天线区域不能覆盖金属屏蔽罩、金属结构件，也不能紧贴电池、电机等强干扰源，安装时最好让天线区域朝向设备外壳的非金属区域，保证信号的全向辐射效果；模块的整体厚度包含排针高度在内不超过12mm，在做整机结构堆叠时，只要预留对应厚度的安装空间即可，不需要额外做避让沉台；如果采用通孔插装方式安装，PCB上对应的开孔直径要匹配排针引脚直径，开孔位置公差控制在±0.1mm以内，保证排针能顺利插入同时不会出现松动。

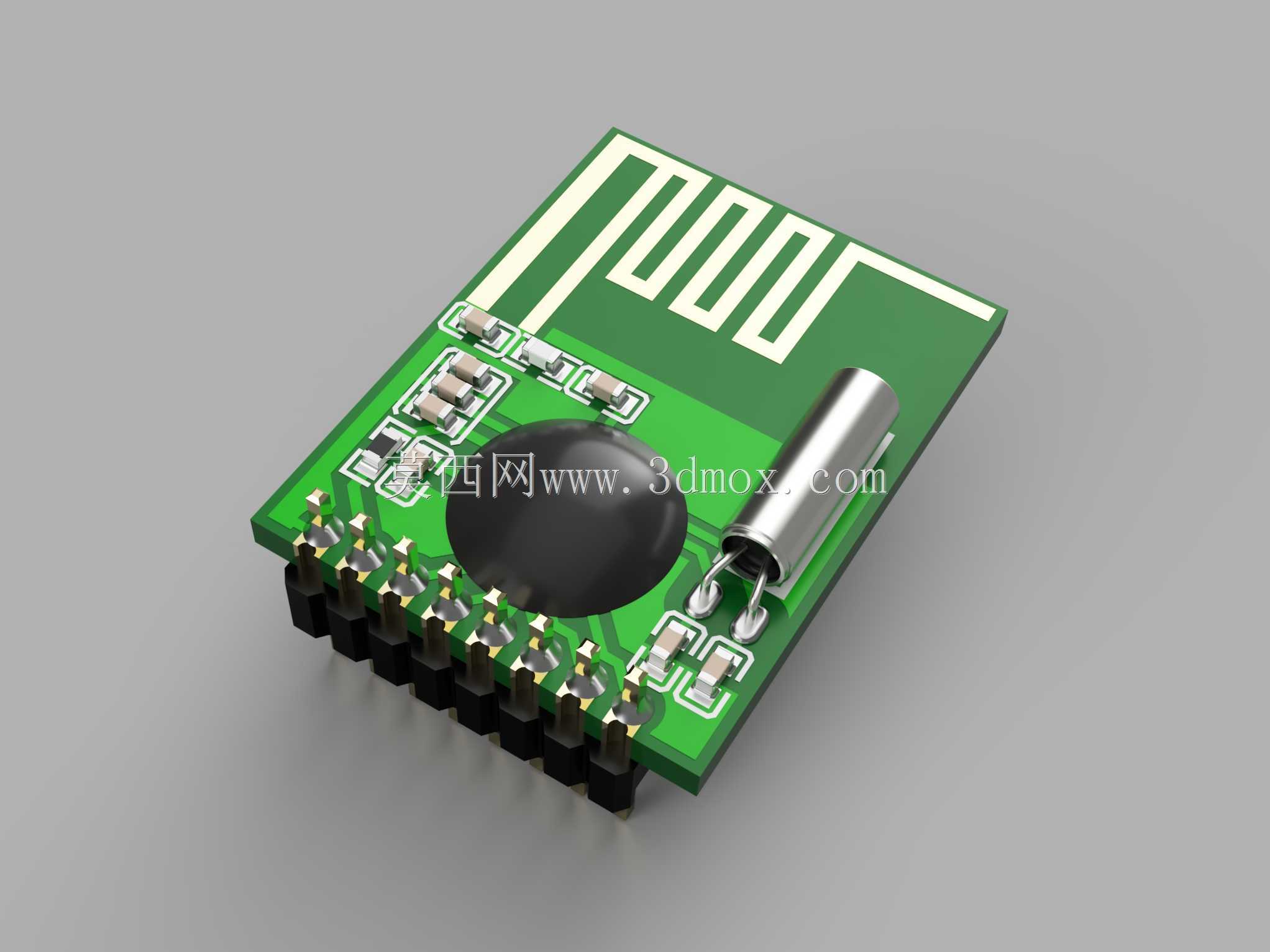

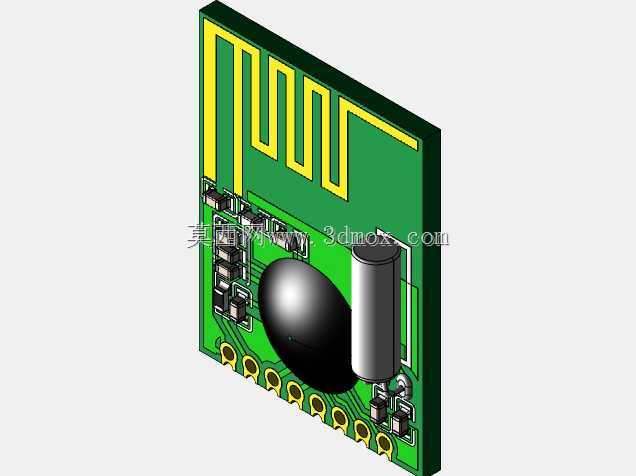

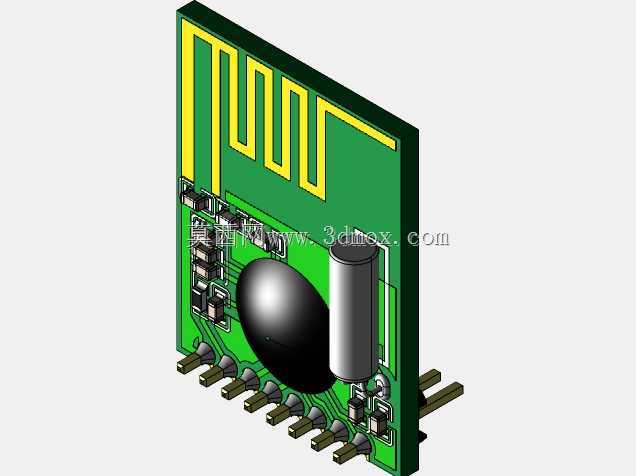

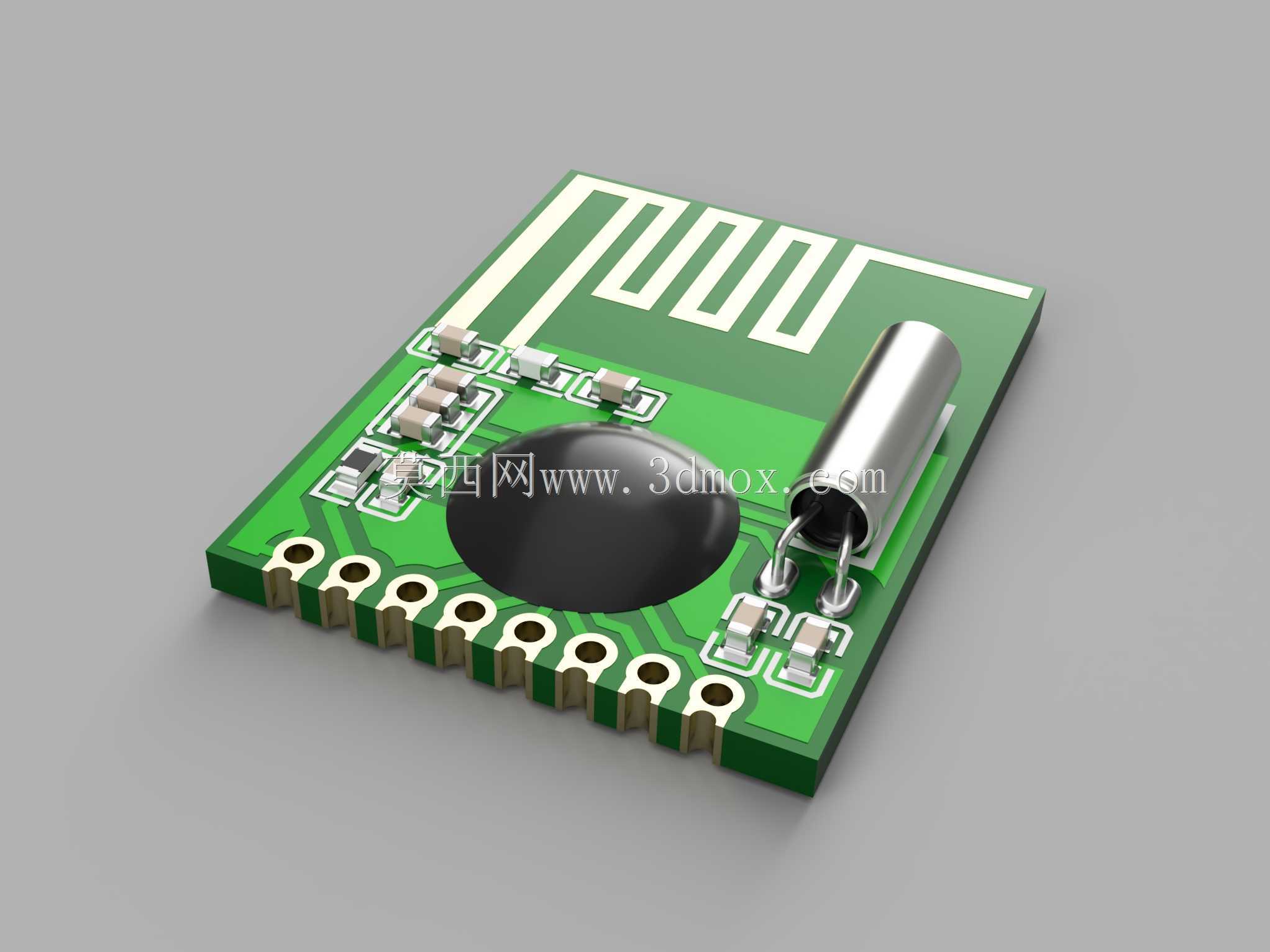

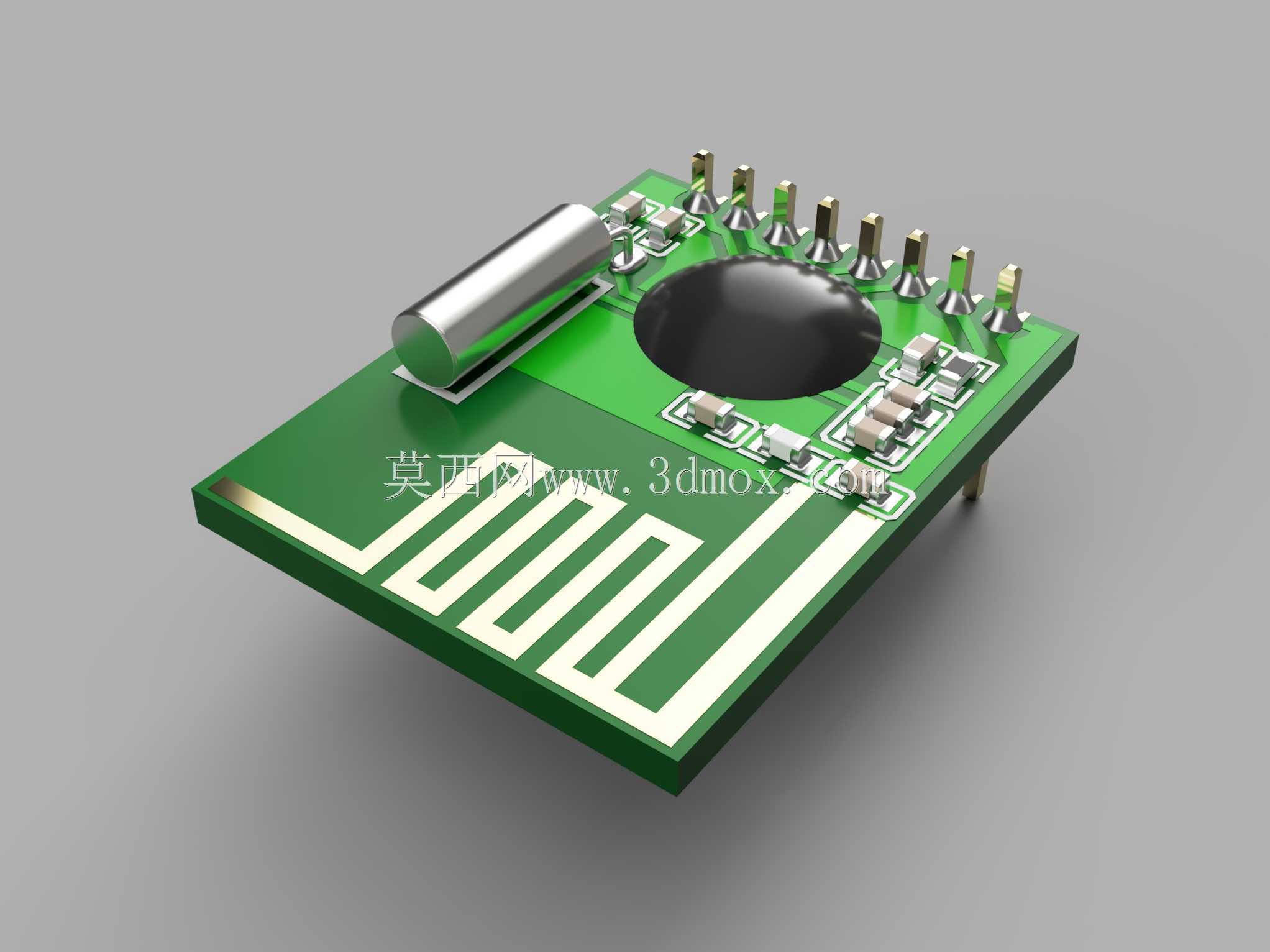

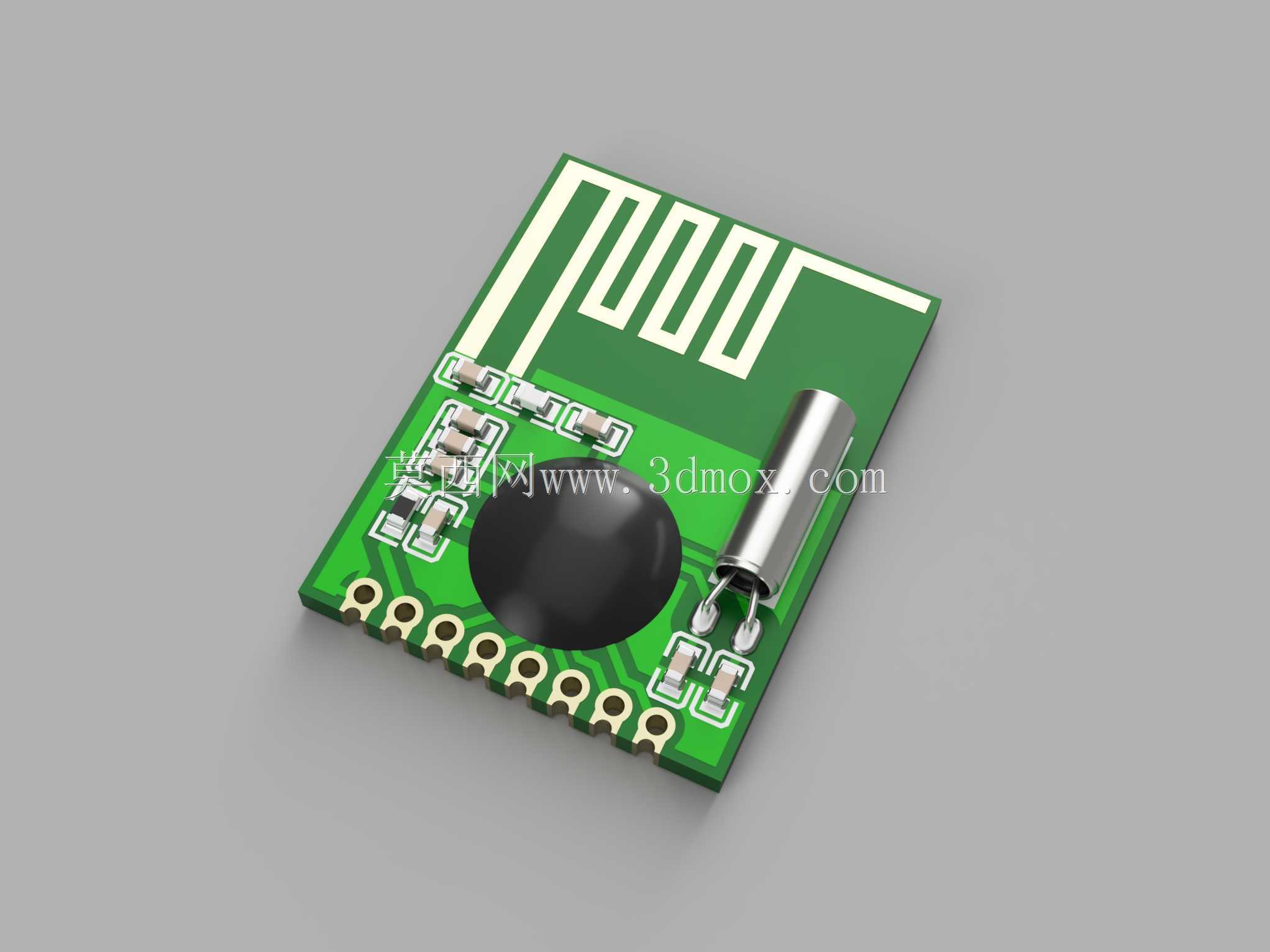

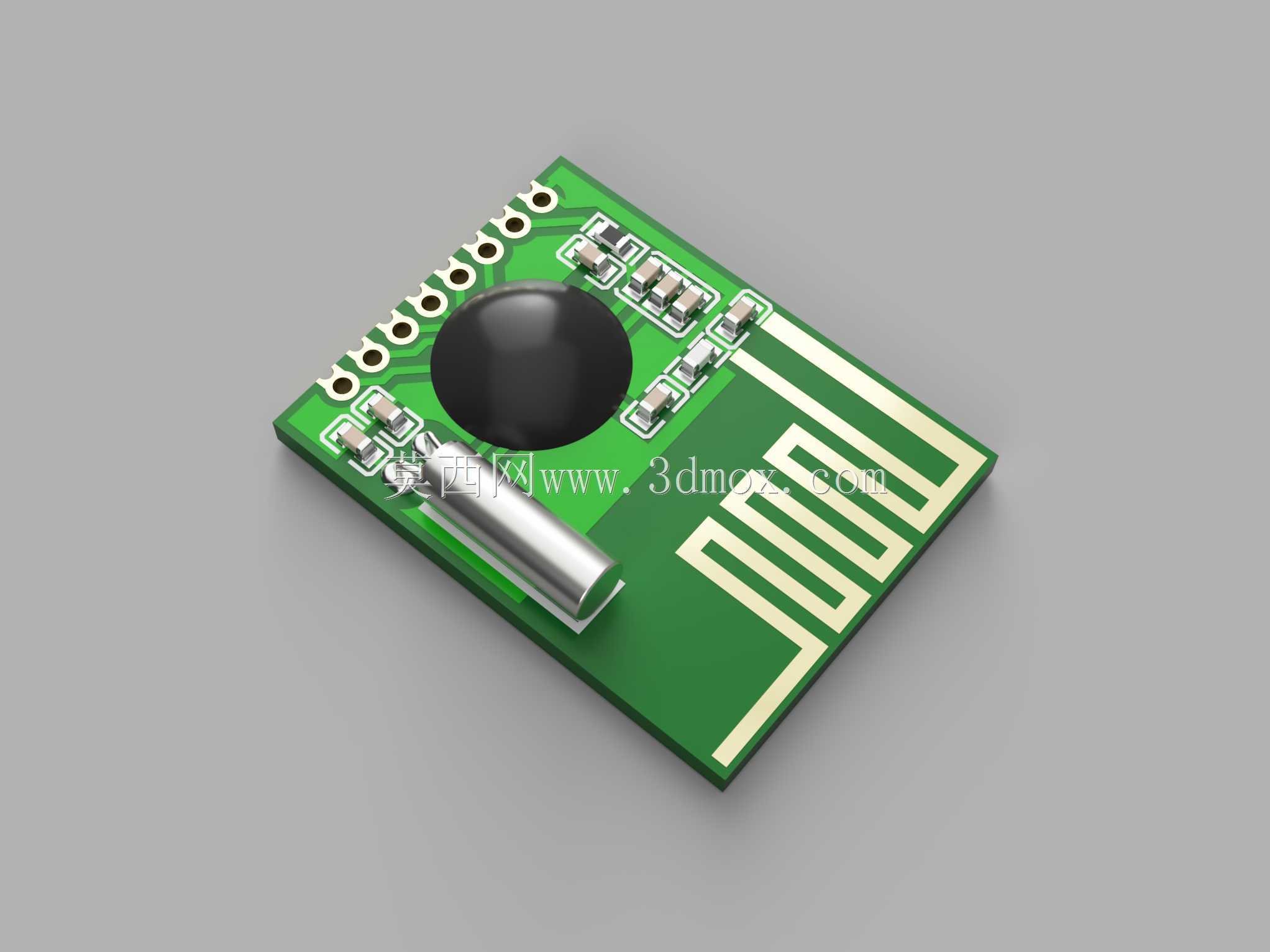

　　这类模块的工作温度范围覆盖工业级常用的-40℃到85℃区间，能适应户外传感节点、工业现场无线采集设备的工况要求，在做结构防护设计时，如果是在高湿、多粉尘的应用场景，可以在模块表面喷涂三防漆，注意避开板载天线的辐射区域，避免三防漆的介电常数影响天线的谐振频率。从建模还原的角度看，这个模块的三维模型完整还原了PCB板的轮廓、板载天线的走线形状、黑胶封装的凸起外形、晶振的圆柱结构、排针的引脚细节，还有周边贴片阻容的位置与外形尺寸，工程师在做整机结构设计时，可以直接把这个模型导入到装配文件里，检查模块和周边结构件的装配间隙，确认天线区域的净空范围是否满足要求，提前规避结构干涉、信号遮挡等问题，不用再手动测绘模块尺寸来建模，能大幅缩短结构设计阶段的周期。另外在做PCB封装库设计时，也可以参考这个三维模型的尺寸来核对封装的焊盘位置、器件高度，保证设计出的PCB和实物模块完全匹配，避免出现封装尺寸错误导致的装配问题。
