方形变径空气输送集气排风罩结构

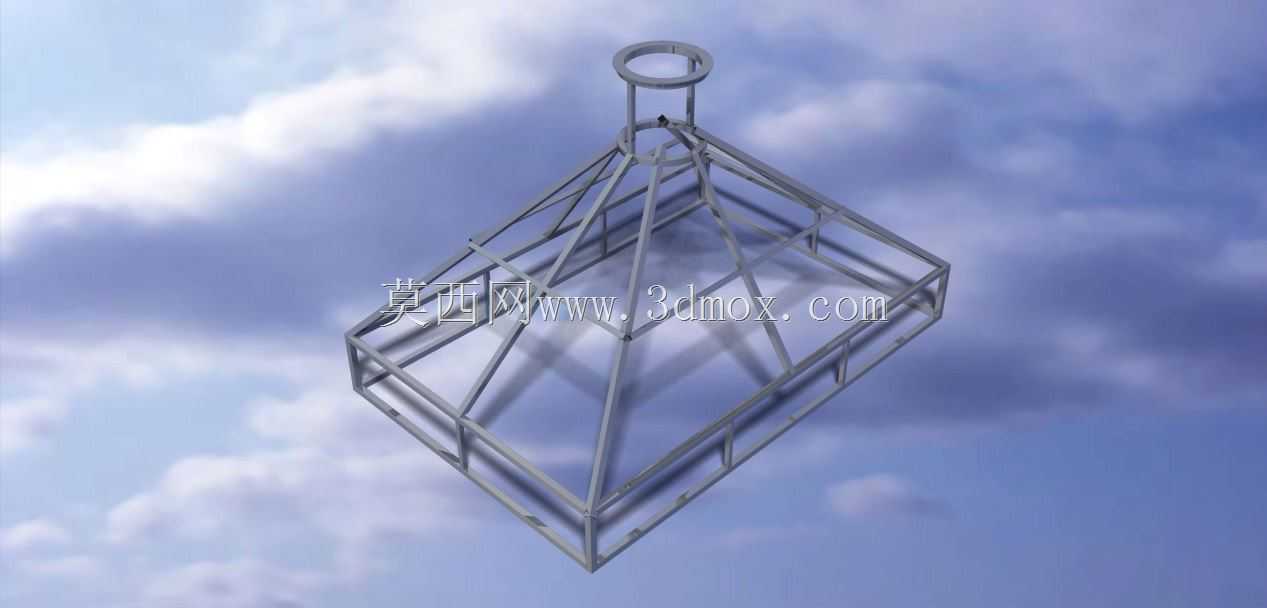

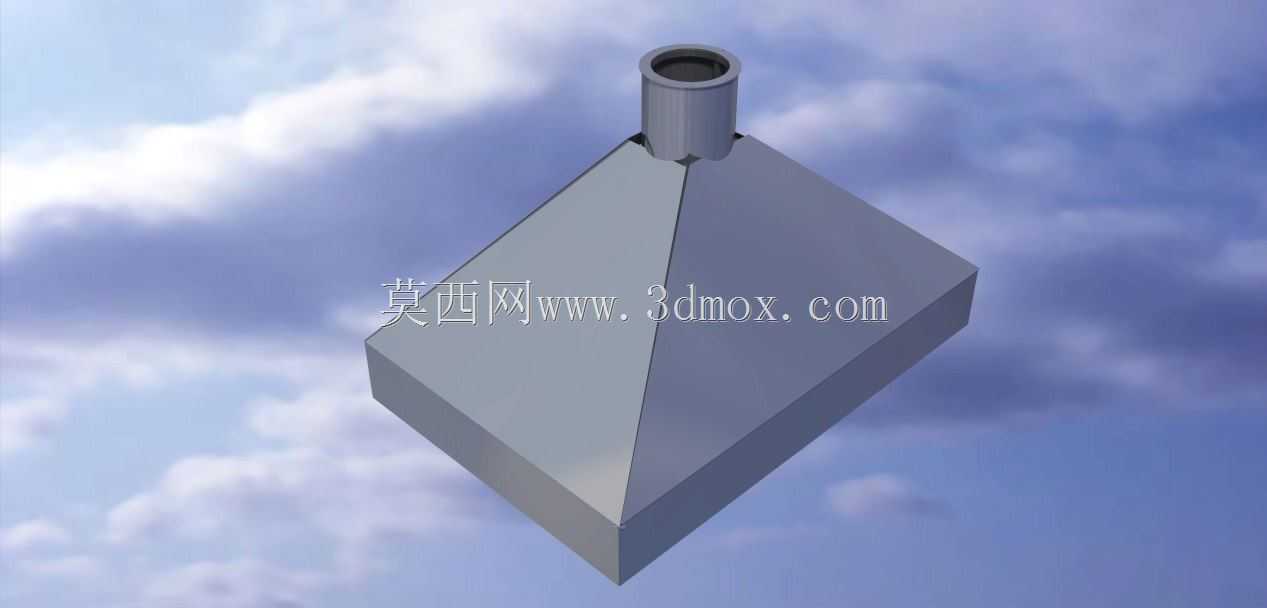

　　在工业通风除尘、车间废气收集、物料气力输送系统的末端点位，这类方转圆变径结构的空气输送罩是极为常用的导流集气部件，很多现场施工和设备配套时，往往容易忽略这类过渡部件的流道设计，直接用板材折成直角拼接，实际运行时很容易在转角位置形成涡流区，轻则增大整个风网的系统阻力，提升风机的运行负载，重则在输送含尘气流时造成积灰，长时间运行后出现风道堵塞、风量衰减的问题。做这个结构的三维建模时，首先要考虑的是现场的安装对接边界，通常这类罩体的方形端是对接产尘设备的上部开口，比如打磨工位的集气口、料仓的排气口、皮带机的受料点吸尘口，方形端的尺寸需要完全匹配设备开口的法兰安装孔位，避免出现对接缝隙造成漏风，而上方的圆形端是直接对接圆形通风管道，

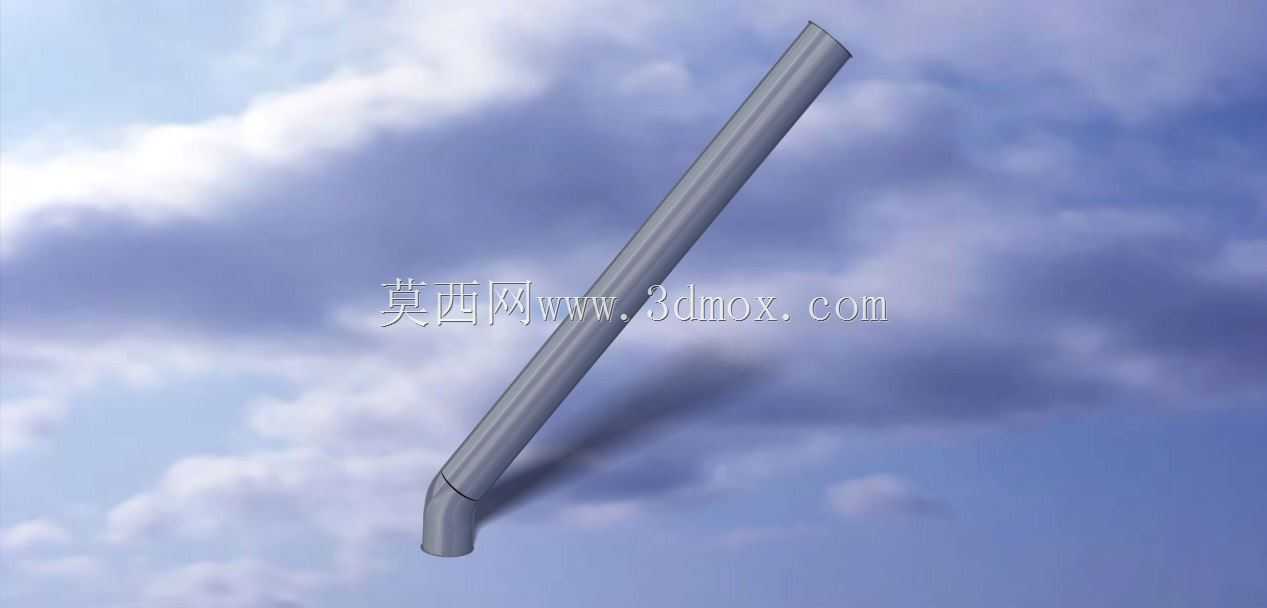

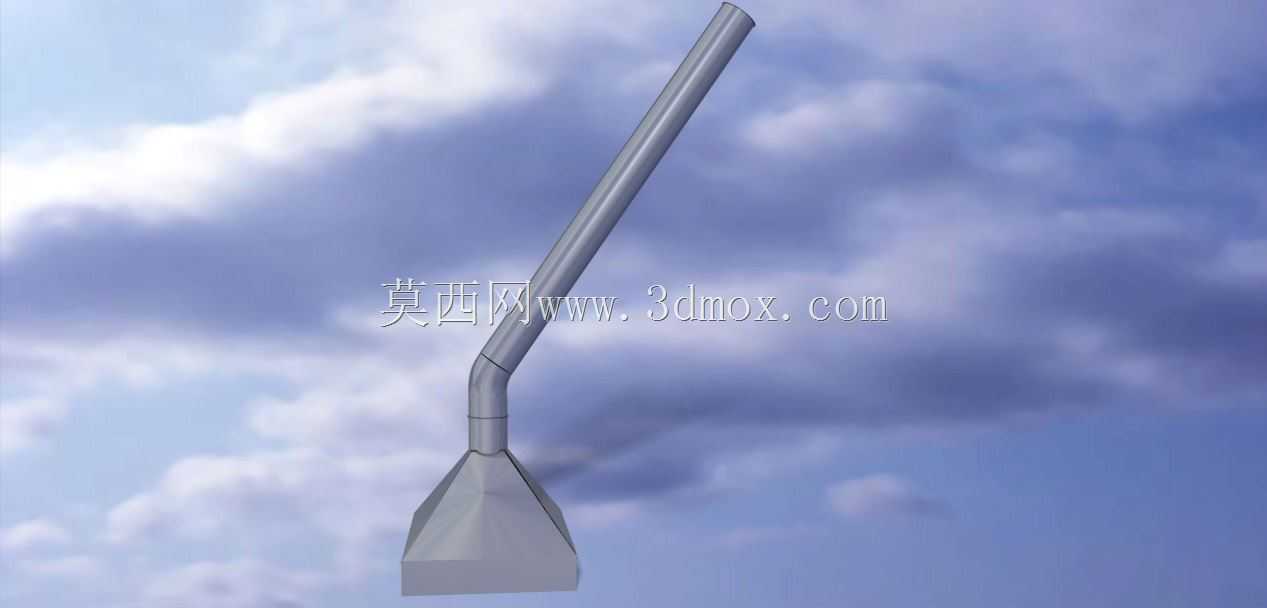

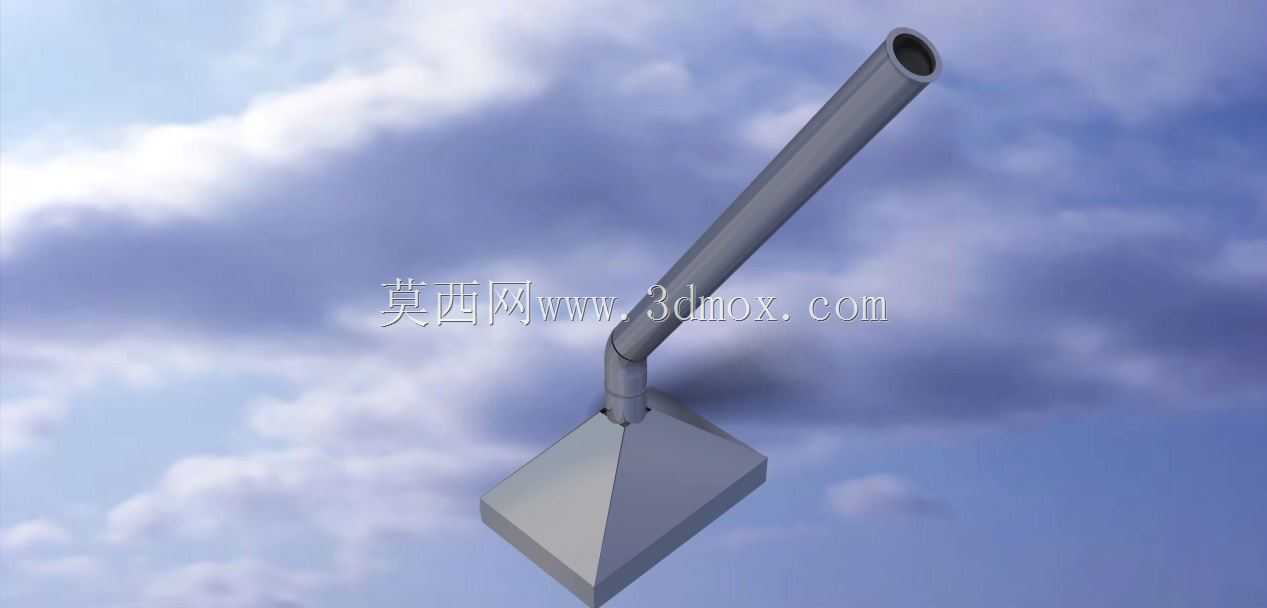

　　因此圆端的外径要匹配对应规格的风管内径，方便直接套接后用卡箍或者抱箍固定，不需要额外做变径接头，减少现场的安装工序。从结构设计的角度看，整个罩体的锥面斜度是核心参数，不能做的过陡也不能过于平缓，斜度过大的话，整个罩体的高度会过高，占用过多的竖向安装空间，在车间层高有限的场景下很容易和其他管线、行车设备发生干涉；斜度过小的话，气流在从方形截面过渡到圆形截面的过程中，流道的突变会造成局部阻力系数飙升，气流经过时会产生明显的风噪，同时压损增大，导致末端的集气风量达不到设计要求。建模时四个斜面的拼接位置要做顺滑的过渡处理，不要保留尖锐的拼接棱角，避免气流在棱角位置产生脱流，同时整个罩体的板材厚度要根据输送介质的特性选择，如果是输送普通的常温空气，用普通薄钢板折弯焊接即可，如果是输送带有磨损性的粉尘物料，比如砂石、金属切削粉尘，锥面位置还需要额外做耐磨衬层，或者适当增加板材厚度，延长部件的使用寿命。实际应用中，这类集气罩的安装高度也有讲究，对接产尘设备时，方形端的法兰要和设备开口保持密封，不能留有敞口，否则外部的清洁空气会被直接吸入风道，稀释含尘气流的同时降低集气效率，而上方的圆管对接时要顺着气流方向保持一定的直管段，不要在紧邻罩体出口的位置接弯头，否则会破坏罩体出口的气流流态，进一步增大阻力。很多设计人员在做通风系统选型时，往往只关注风机的风量风压、管道的管径参数，忽略这类末端集气部件的结构合理性，

　　实际上整个风网的压损有接近三成来自末端的集气罩位置，一个流道设计顺滑、变径角度合理的输送罩，能在相同风机功率下提升至少15%的有效集气风量，长期运行下来的节能效果十分明显。建模过程中还要考虑加工工艺的可行性，四个锥面的展开下料要符合钣金折弯的工艺要求，折边位置预留足够的焊接余量，法兰边的宽度要统一，方便现场安装螺栓的时候有足够的操作空间，圆管和锥面的连接位置要做满焊处理，避免输送含尘气流时出现漏灰的问题，如果是用于有防爆要求的车间，整个罩体还要做静电跨接，避免静电积聚造成安全隐患。另外在一些特殊的应用场景，比如高温烟气收集的位置，罩体的材质还要换成耐高温的不锈钢板材，同时在锥面位置预留温度检测或者压力检测的接口，

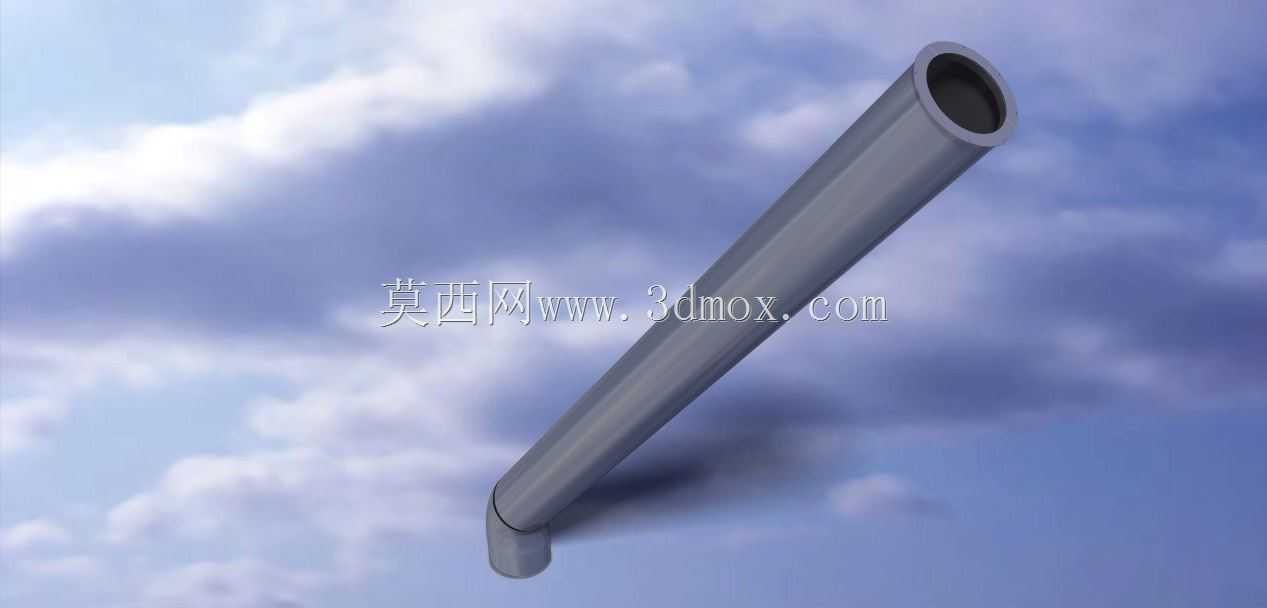

　　方便日常运行时监测风道内的参数，不需要后期在现场额外开孔破坏结构。很多现场自制的集气罩往往没有经过流道优化，做成直上直下的方箱结构再接圆管，实际使用时四个角落位置完全没有气流通过，相当于有效通风面积缩小了近四分之一，不仅集气效果差，还很容易在角落堆积杂物，清理起来十分麻烦，而这种经过变径优化的锥面结构，整个截面的气流速度分布更加均匀，不会出现局部流速过低的区域，不管是收集废气还是输送粉状物料，都能保证气流带着介质顺利进入管道，不会出现沉积残留的问题。做三维建模的时候，还要把对接法兰的孔位完全按照标准法兰的参数做准，包括孔的间距、孔径大小，避免加工出来的部件到现场无法和设备、管道对接，造成返工，圆管端的长度也要预留足够的插接距离，保证和风管连接之后有足够的结构强度，不会因为风机运行的震动造成连接位置脱落。
