洗车锅炉水位控制传感组件结构设计

　　在商用洗车设备的配套锅炉系统里，水位控制是保障设备安全运行、避免干烧故障、稳定输出高温清洗介质的核心环节，这套液位控制组件正是针对该场景的安装适配需求完成的结构设计。从实际工况来看，洗车场景下的锅炉启停频次高，进水压力随门店供水工况波动大，同时设备舱内空间紧凑，周边排布有加热模组、进水管道、电路线束，因此对液位控制组件的安装占用空间、抗振性能、密封可靠性都有明确要求。

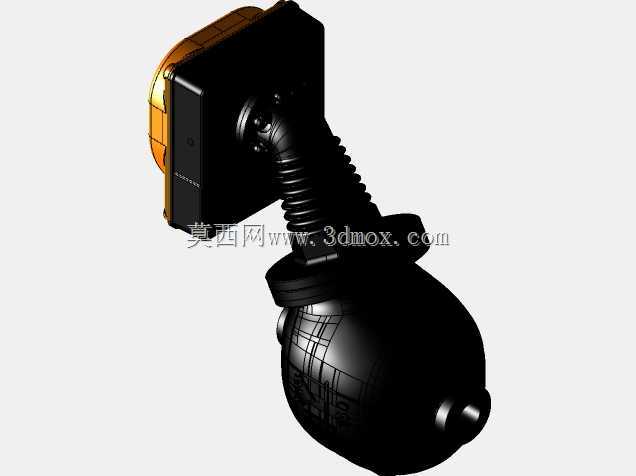

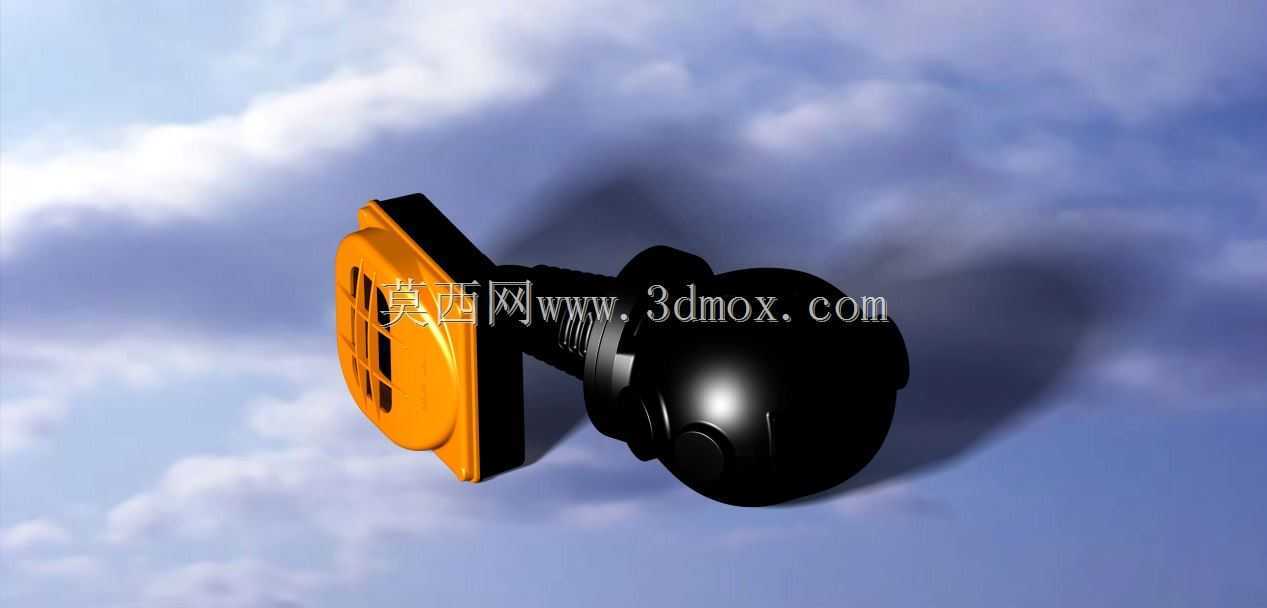

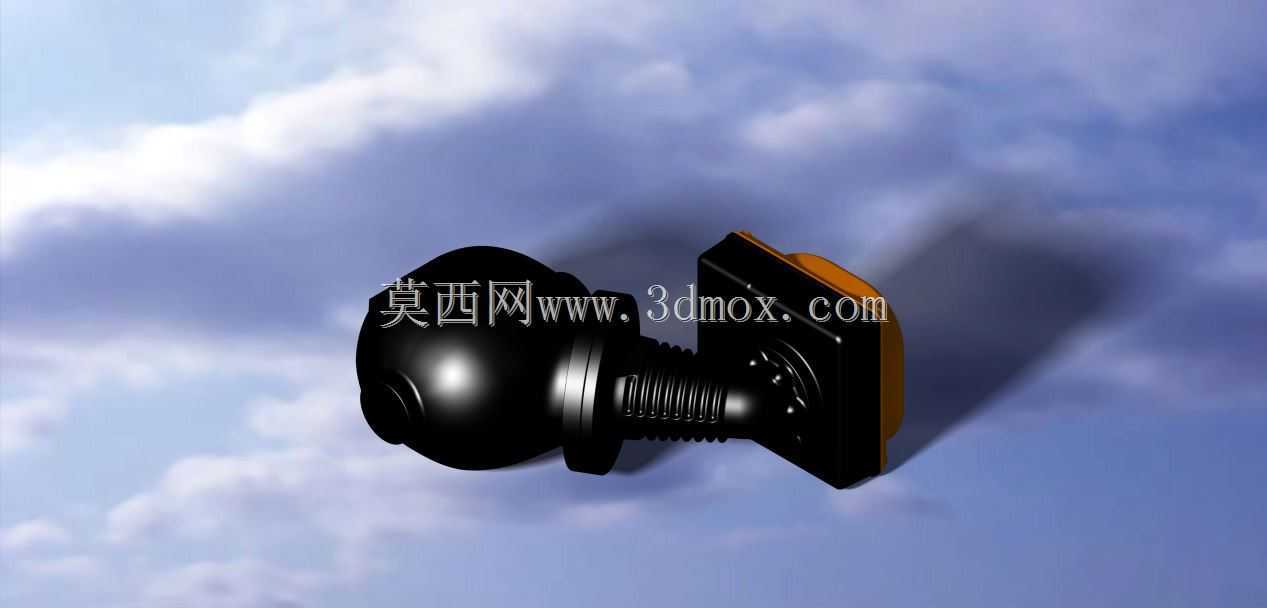

　　设计过程中首先锚定安装边界，组件整体采用侧装式结构，安装基座为方形法兰结构，法兰面预留四个对称分布的固定孔位，可直接贴合锅炉侧壁的预设安装座完成固定，不需要额外加装转接支架，安装后探入锅炉腔体的杆体长度经过核算，既保证低水位触发点距离锅炉加热管上沿有足够安全距离，避免加热管露出液面干烧，也保证高水位触发点距离锅炉溢流口有充足余量，避免进水过量溢出。外露的传感头部采用球形密封结构，外壳选用耐温耐水汽的工程材质，可长期耐受锅炉舱内的高湿、高温环境，同时表面做圆弧过渡处理，不容易积存洗车过程中带入的水垢、清洁剂残留，降低长期使用后传感灵敏度衰减的概率。

　　功能层面，这套组件通过杆体内部的液位感应结构，实时采集锅炉内的水位高度信号，当水位下降到低水位阈值时，输出信号联动进水电磁阀开启补水；当水位上升到高水位阈值时，输出信号切断进水电磁阀停止补水，同时可联动加热回路的通断，只有水位处于安全区间时加热模组才能启动，从结构层面规避干烧、溢水两类常见故障。考虑到洗车设备运行过程中会伴随水泵、加热模组的持续振动，组件的杆体与法兰基座的连接位置做了加厚密封处理，内部传感元件做了抗振封装，避免长期振动导致的元件移位、密封失效问题。

　　从结构细节来看，杆体部分的螺纹段可适配不同壁厚的锅炉侧壁安装，安装时可通过调整螺母锁紧位置适配3mm到12mm壁厚的安装面，适配不同厂商生产的洗车锅炉的壳体厚度差异，不需要针对不同壁厚重新开模制作基座。外露的接线端采用侧向出线结构，接线后线缆可顺着锅炉侧壁走线固定，不会和周边的加热管线、进水管路产生干涉，接线端的防护等级满足舱内高湿环境的使用要求，避免水汽渗入导致的电路短路问题。

　　在建模过程中，所有配合面的公差都按照通用机械零部件的装配要求做了预留，法兰密封面的平面度、螺纹段的配合精度、球形头部与杆体的同轴度都做了参数化设定，后续如果需要调整感应水位的阈值，只需要修改杆体的长度参数、调整内部感应元件的固定位置即可快速衍生出适配不同容积锅炉的型号，不需要对整体结构做颠覆性调整。同时整个组件的外形没有尖锐棱角，安装过程中不会划伤安装人员的手部，也不会割破周边的线缆、水管，符合设备装配的安全要求。

　　实际装车测试过程中，这套组件在锅炉持续启停、水温反复升降的工况下，水位触发的位置偏差控制在很小的范围内，不会因为水温变化导致的水体密度波动出现误触发，密封位置在持续的水压、温度交变测试中没有出现渗漏问题，安装耗时相比传统的顶装式液位控制器缩短近百分之四十，因为侧装结构不需要在锅炉顶部预留操作空间，在紧凑的设备舱内也能完成拆装维护，不需要挪动周边其他部件就能更换组件，大幅降低后期运维的难度。
