工业设备配套散热器支撑框架结构设计

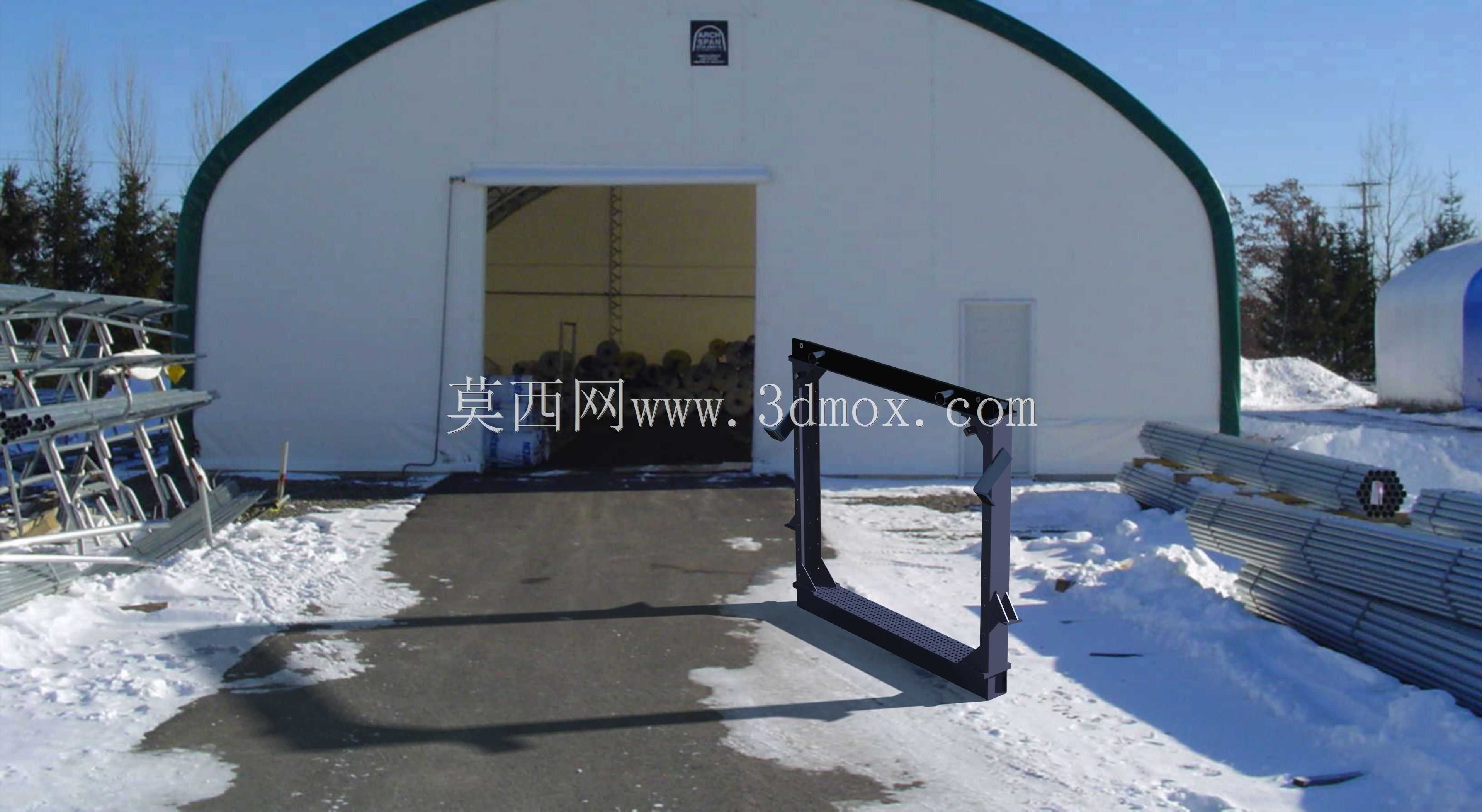

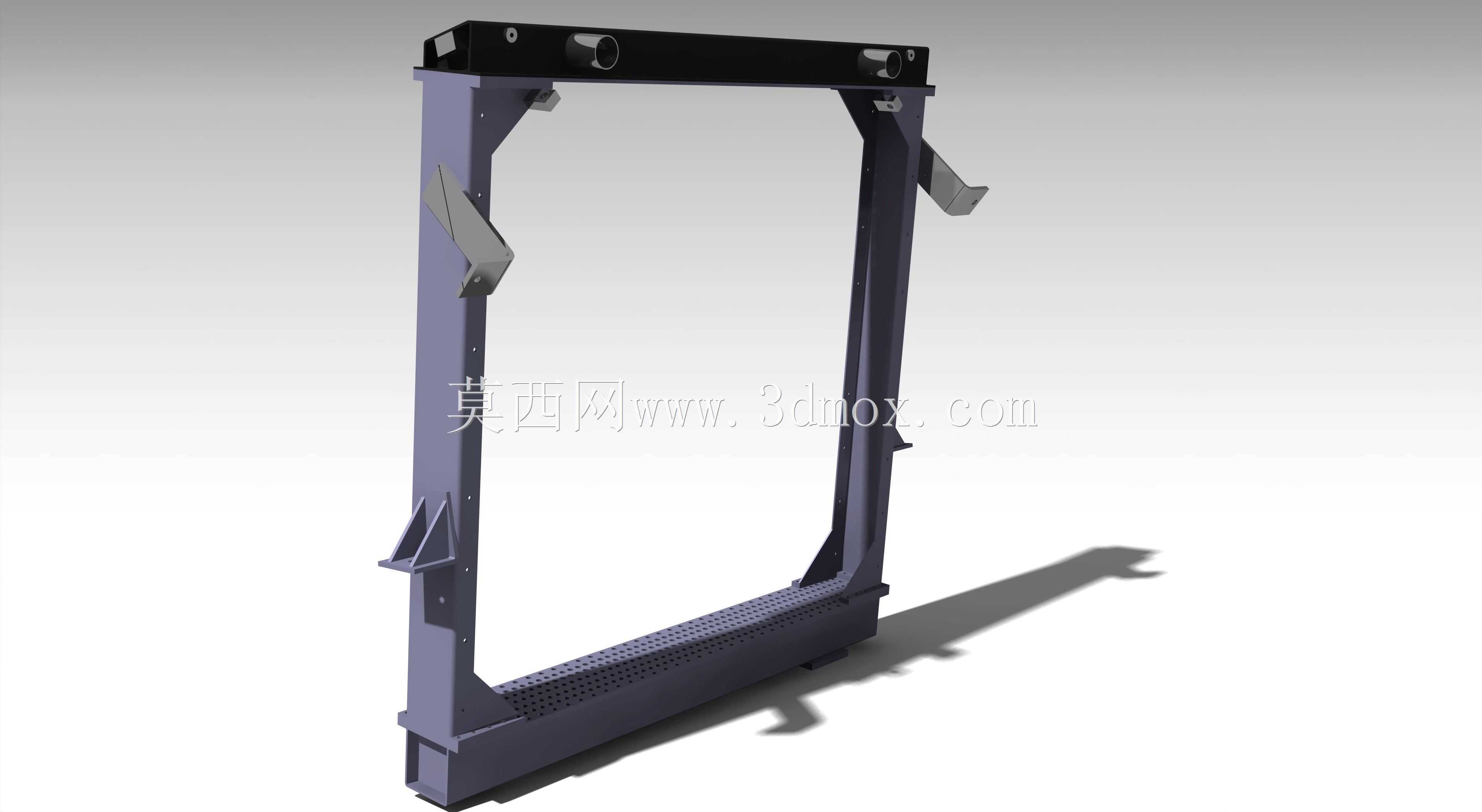

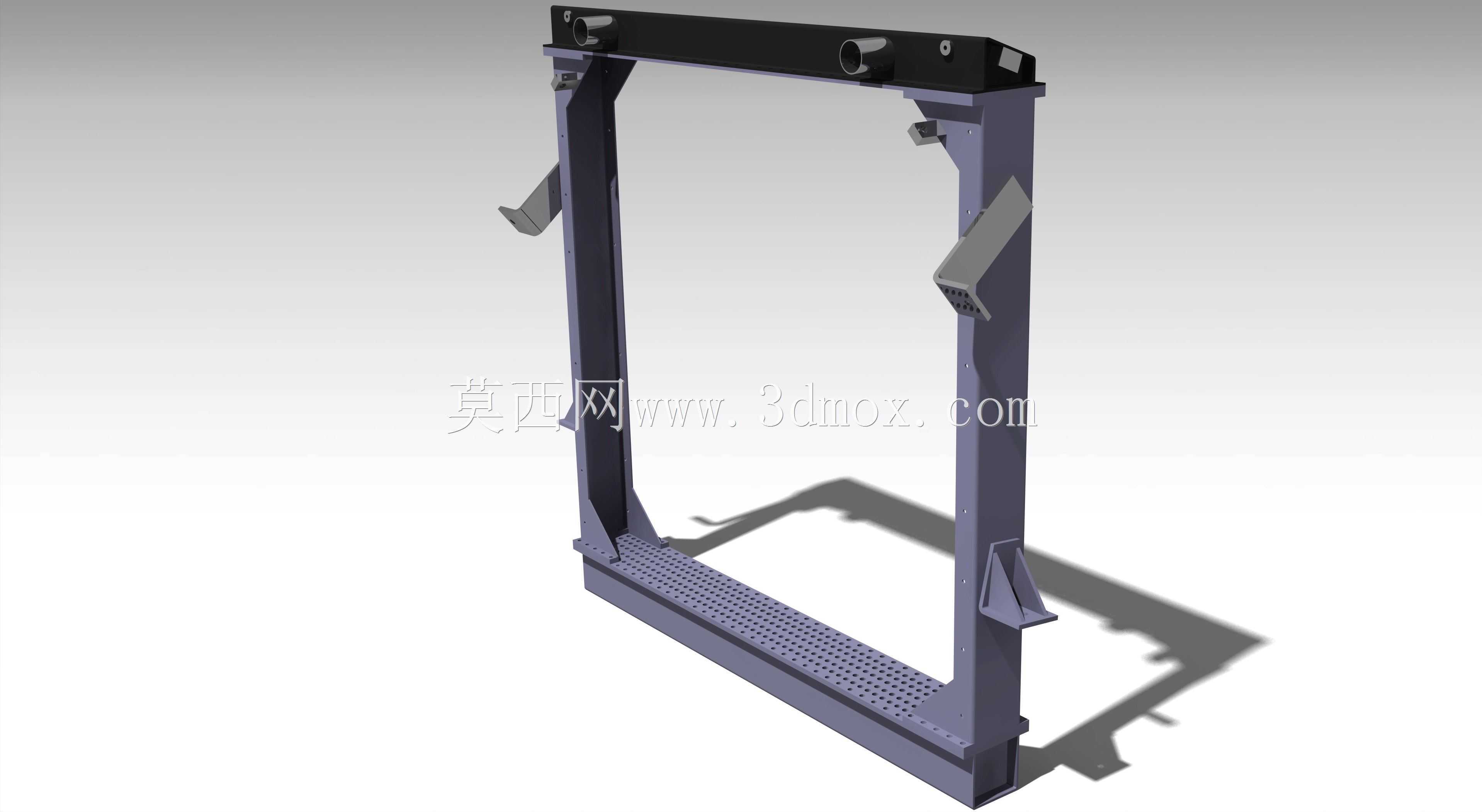

　　在工程机械、农用装备、固定式动力机组等户外作业设备的散热系统布局中，散热器支撑框架是衔接散热芯体、管路系统与设备主体安装位的核心承载构件，这类构件的设计合理性直接决定散热系统在复杂工况下的结构稳定性与管路密封可靠性。不同于常规的钣金拼接支架，本次设计的框架采用一体式折弯焊接成型思路，主体承载边选用矩形截面型钢作为基础梁，在保证整体抗扭刚度的同时，避免多段拼接带来的装配累积误差，适配户外低温、强振动的作业环境，比如北方冬季户外停放的工程设备，框架不会因积雪载荷、低温脆化出现焊缝开裂或形变问题。从安装边界来看，框架的内侧轮廓完全匹配对应规格散热器芯体的外围尺寸，预留的安装孔位采用长圆孔设计，可抵消芯体热胀冷缩带来的尺寸偏移，

　　避免刚性连接导致的芯体拉扯损伤；框架侧边预留的管路固定位，采用分层排布的卡扣安装座，分别对应进水、出水、旁通管路的走线路径，每处固定座都设置了橡胶减震垫的安装槽，能有效隔绝设备运行时的振动传递，减少管路接头处的疲劳渗漏风险。设计过程中优先考虑了现场装配的便利性，框架底部的安装支脚采用外翻式折弯结构，支脚的安装面与设备主体的安装基面完全贴合，无需额外加装调整垫片即可完成定位，支脚上的固定孔位间距严格匹配对应设备机架的预装孔位，可实现散热模块的整体快速吊装，减少现场装配的工时消耗。框架的上部设置了横向加强梁，既可以作为散热器上部防护结构的安装基础，也能在吊装作业时作为吊点的承载位，加强梁的截面经过抗弯校核，

　　在承受整个散热模块重量的吊装过程中，挠度变形量控制在允许范围内，不会出现框架形变导致的芯体错位。针对管路排布的需求，框架侧边的固定座位置经过反复校核，避开了管路的弯折半径临界值，所有管路在框架内的走线路径都保持平缓过渡，不存在直角弯折或强行拉扯的装配状态，同时框架与管路之间预留了足够的间隙，避免设备运行时管路与框架发生摩擦磨损。在结构强度校核阶段，重点模拟了设备在颠簸路面行驶、持续高负荷运行振动、极端低温环境下的载荷工况，框架的焊缝位置都做了应力释放处理，避免应力集中导致的焊缝开裂，框架表面的处理工艺预留了喷涂或镀锌的工艺余量，不会因表面处理层的厚度影响后续装配精度。这类框架结构不仅适用于固定式动力机组的散热系统配套，

　　也可适配装载机、拖拉机、移动式发电机组等移动设备的散热模块安装，不同规格的框架可通过调整主体梁的截面尺寸、安装孔位间距来适配不同功率等级的散热芯体，整体结构的通用性较强，在保证结构强度的前提下尽可能简化了加工工序，所有折弯、焊接工序都可通过常规钣金加工设备完成，无需特殊定制工装，适合批量加工生产。框架的侧边还预留了传感器、线束的固定卡扣位，可将散热系统的温度传感器线束、风扇控制线束规整固定在框架内侧，避免线束散乱与运动部件发生干涉，同时也方便后续的检修维护，检修时无需拆除大量线束固定件即可完成散热器芯体的拆卸作业。
