内置叶片式动力传送滚筒结构设计

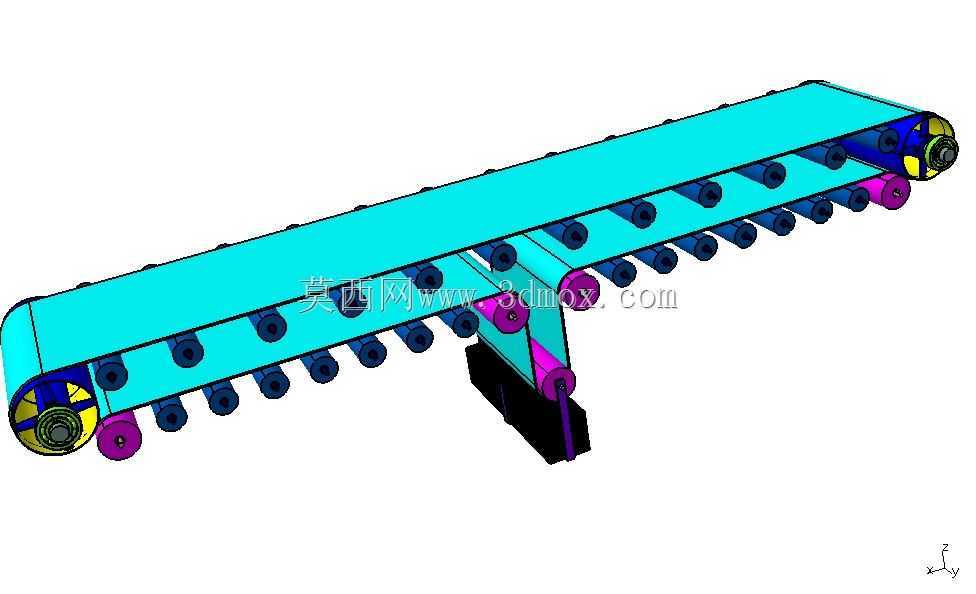

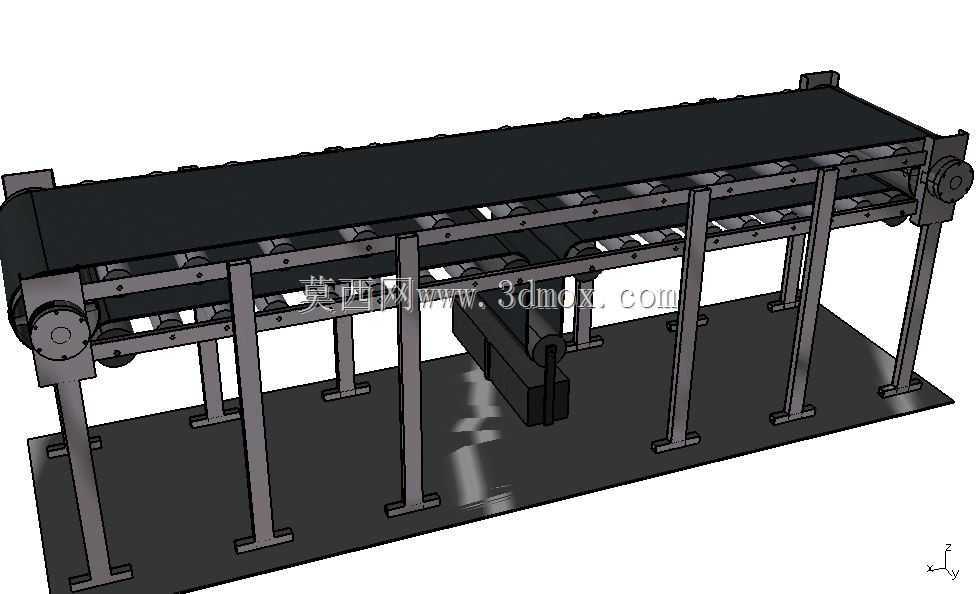

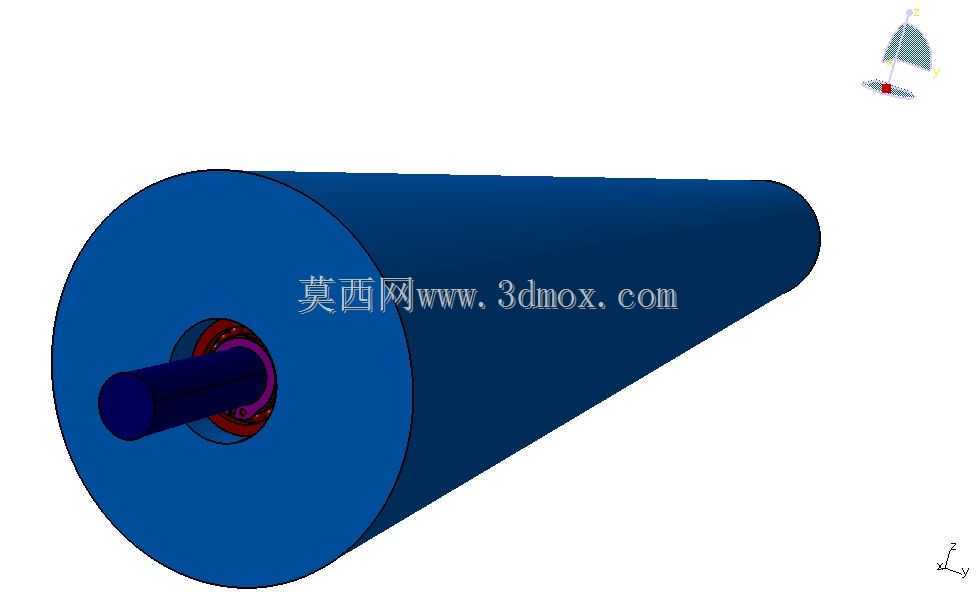

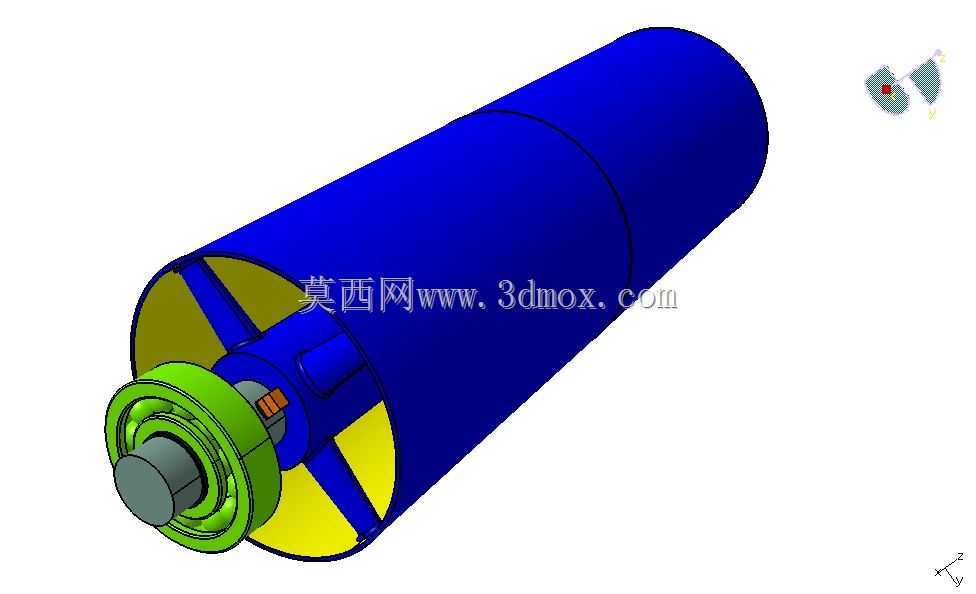

　　该传送辊结构主要应用于各类连续输送场景的辊道线体中，作为散料、成件包装物输送过程的动力传递与承载部件，可适配轻工包装、仓储分拣、冶金辅线、建材输送等多类工况的辊道布置需求，替代传统外置链轮驱动的辊筒结构，减少线体侧部的传动组件外露空间，适配紧凑布局的输送工位。从结构功能来看，该辊体采用筒身内置叶片导流的结构设计，端部集成轴承安装位与动力输入轴段，筒身外壁为光滑圆柱面，可直接与输送物料底面接触，依靠辊面转动的摩擦力带动物料沿输送方向行进；内置的叶片结构一方面可作为筒身内部的加强筋，提升长径比偏大的辊筒整体抗扭、抗弯刚度，避免重载工况下筒身出现中部挠曲变形，另一方面可适配部分需要内部通流冷却的特殊输送场景，

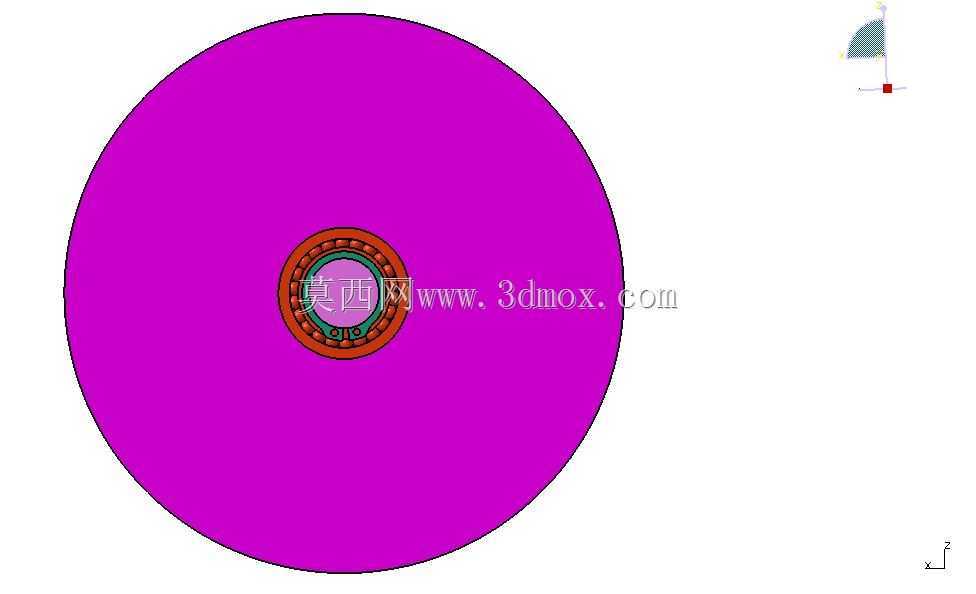

　　比如高温物料输送时可在辊筒内部通入冷却介质，通过叶片扰动提升换热效率，避免辊面长时间接触高温物料出现热变形。设计过程中优先考虑了安装边界的适配性，辊体两端的轴颈采用统一的同轴度公差设计，可直接适配常规辊道支架的安装孔位，不需要额外定制转接支座；端部的轴承安装位预留了标准密封件的安装槽，可适配接触式橡胶密封或迷宫密封，满足多粉尘、潮湿工况下的轴承防护需求，避免输送过程中散落的粉料、水汽进入轴承滚道造成卡滞。动力输入侧的轴段采用扁位加键槽的组合连接形式，可适配联轴器直连、链轮传动、同步带传动等多种动力输入方式，不需要对轴端进行二次加工即可完成与驱动单元的对接。筒身与端盖的连接采用止口定位加圆周焊接的工艺结构，

　　保证筒身整体的圆跳动公差控制在输送辊道的允许范围内，避免高速转动时出现辊面跳动造成物料颠簸。从实际使用的工况适配来看，该结构的辊筒可根据输送线的载荷需求调整筒身壁厚与叶片厚度，轻载工况下可采用薄壁筒身配合薄叶片降低整体转动惯量，减少驱动电机的功率损耗；重载工况下可加厚筒身与叶片，同时加大端部轴承的选型规格，提升整体承载能力。安装时需要保证两端支架的安装孔同轴度偏差在允许范围内，避免轴承受附加径向力造成早期磨损，辊面的安装高度需要与线体其余辊筒保持统一的水平度，避免物料输送过程中出现偏移、卡滞。该结构相比传统外置驱动的辊筒，整体外露部件更少，线体侧部没有突出的链轮、护罩等结构，可适配需要贴近工位布置的输送场景，比如包装线的进料工位、

　　分拣线的扫码工位，减少线体旁的突出部件对操作人员操作空间的占用，同时降低外露传动部件带来的安全隐患。内部叶片的布置采用沿圆周均布的形式，保证辊筒转动时的动平衡性能，高速运转时不会出现明显的振动与噪音，适配高速分拣线的高转速运行需求。端部的密封结构设计可阻挡输送过程中产生的碎屑、粉尘进入轴承腔，延长轴承的维护周期，减少日常运维的工作量。
