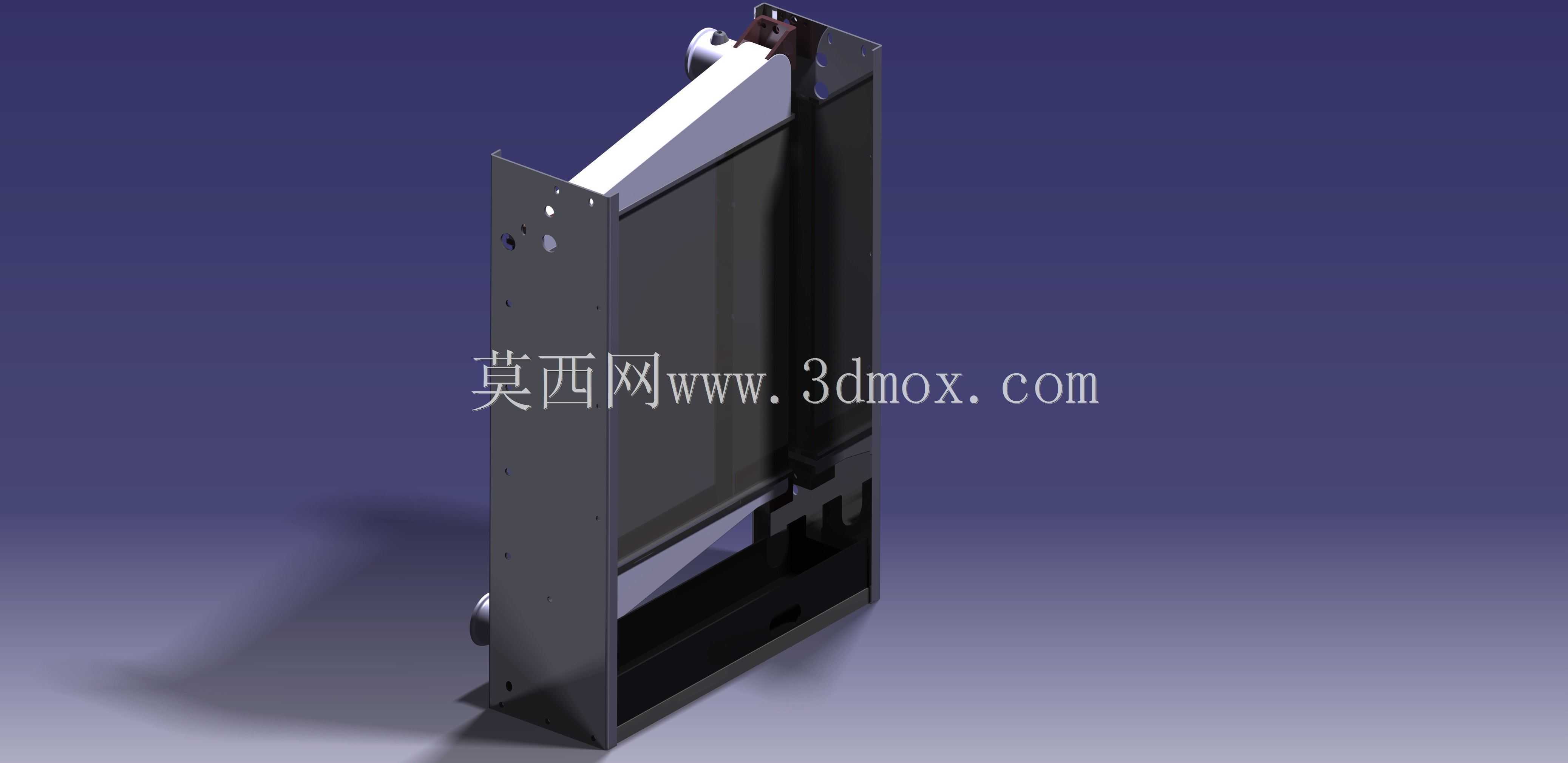

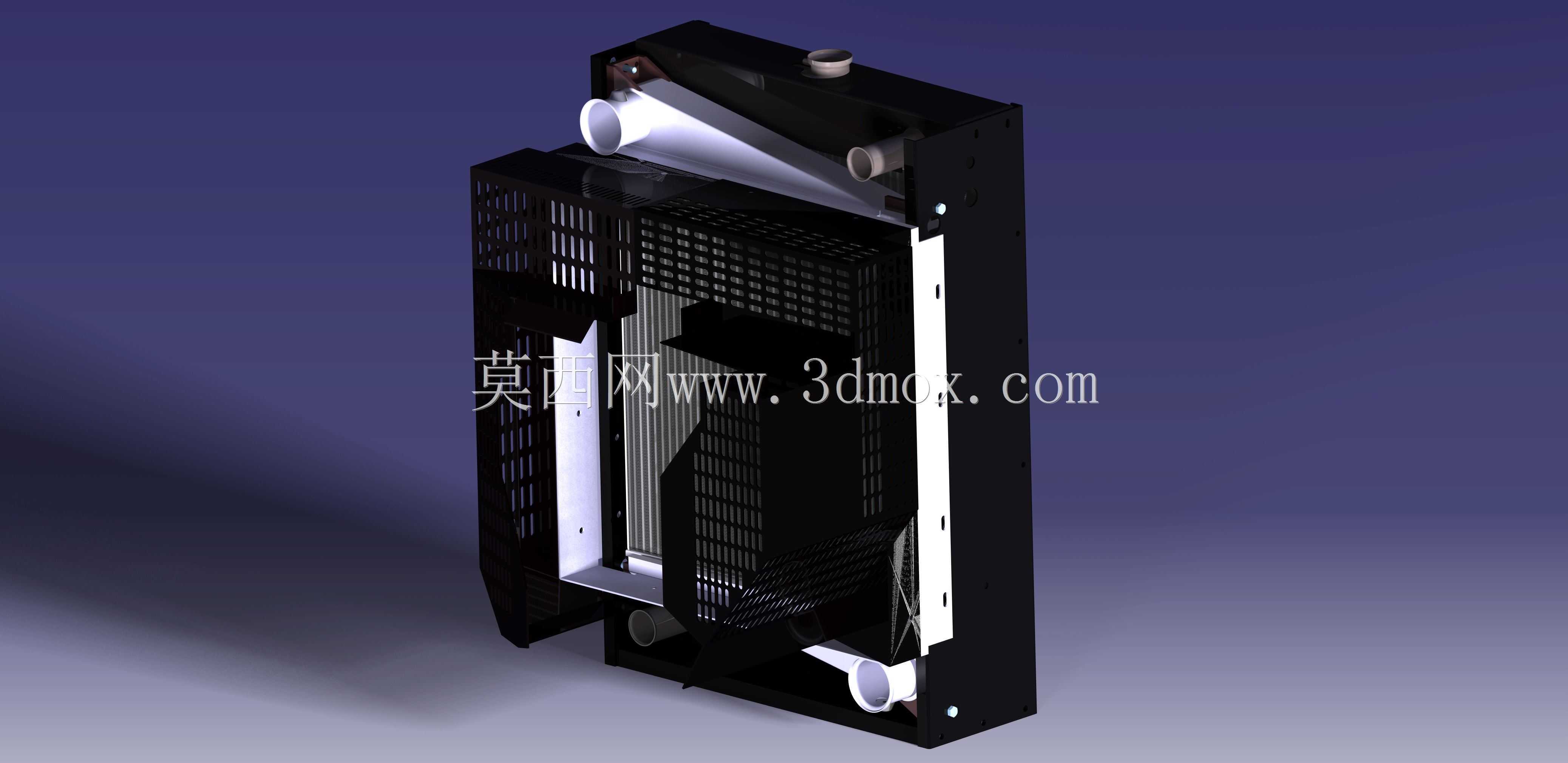

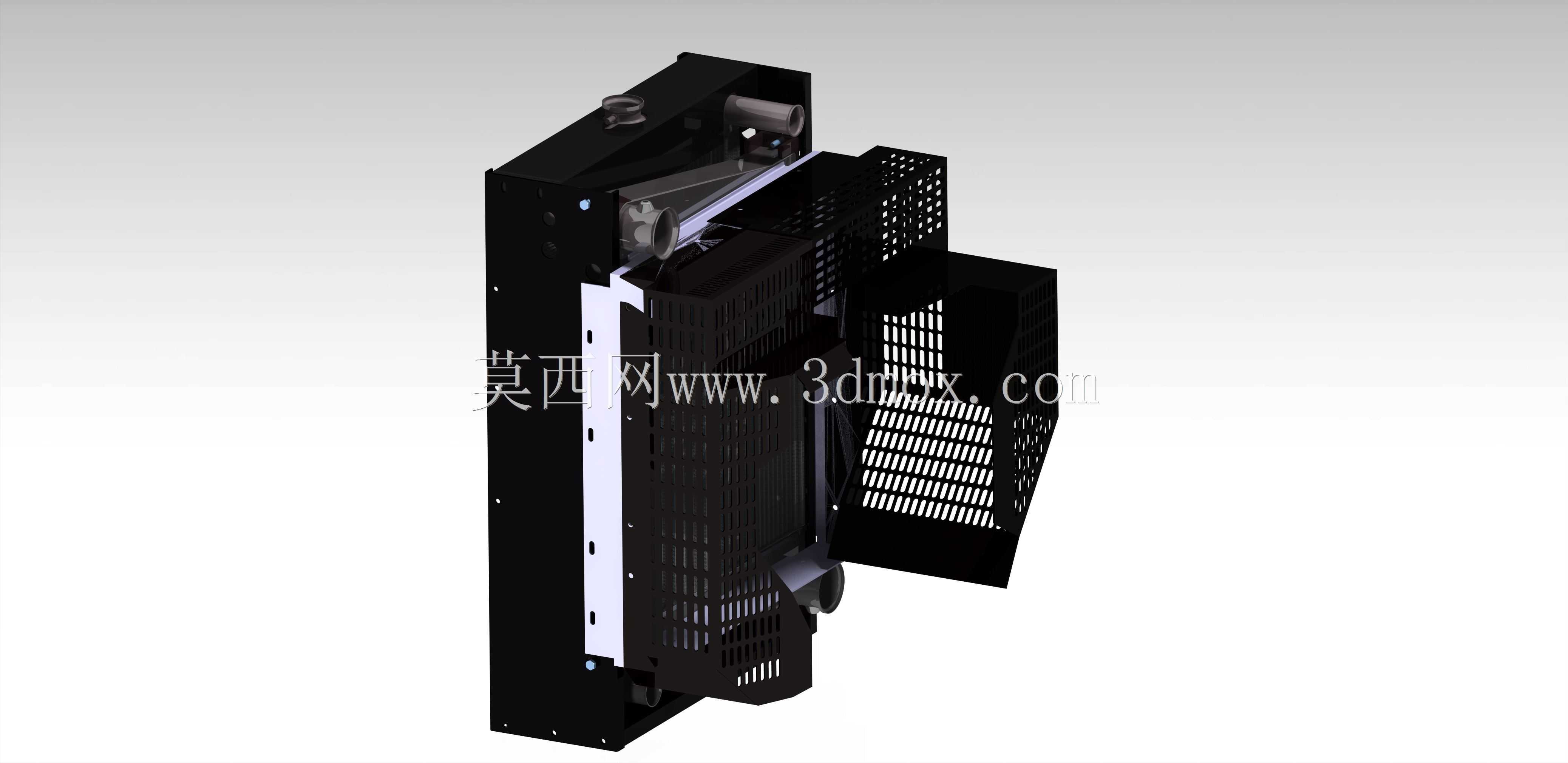

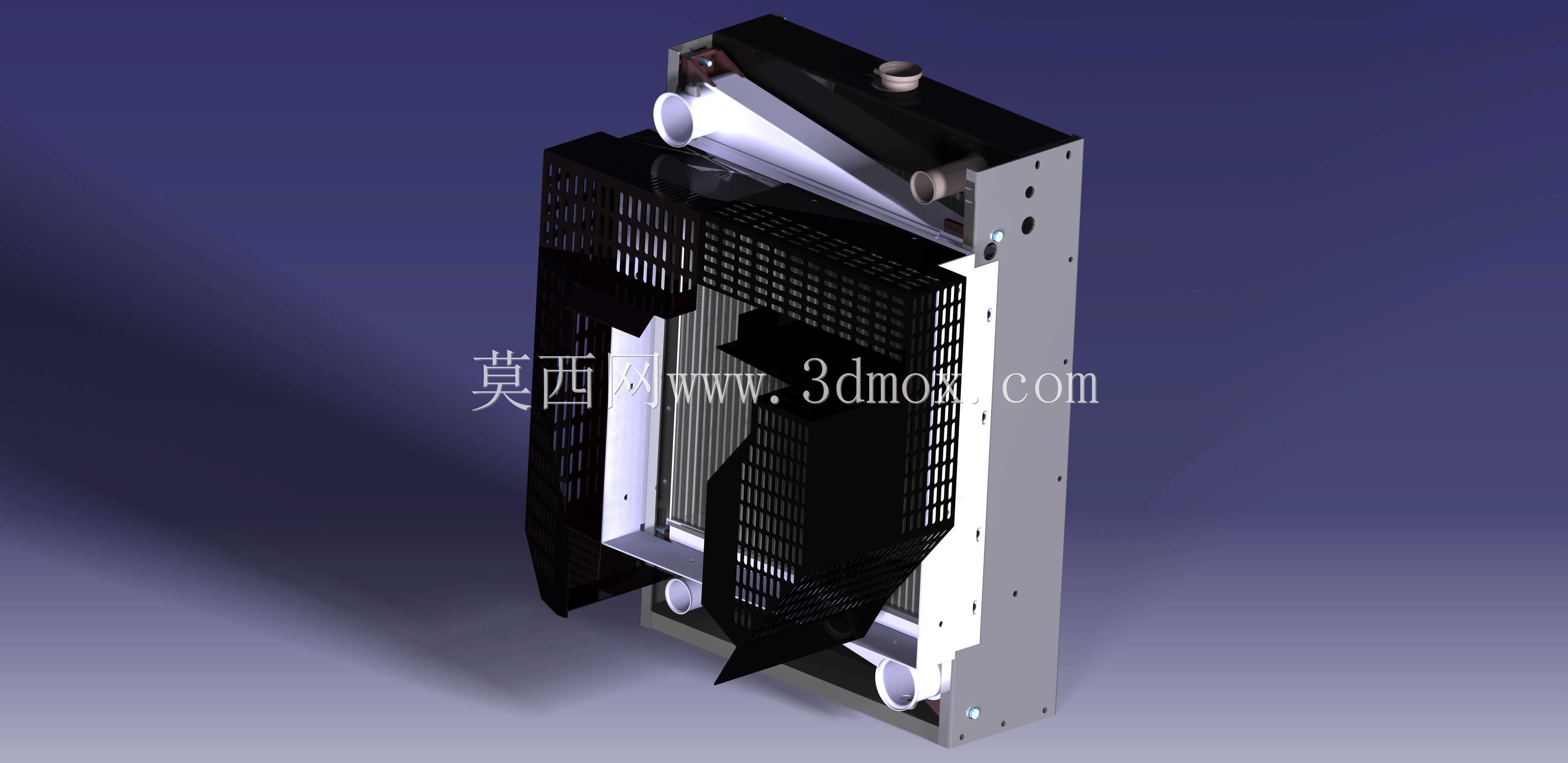

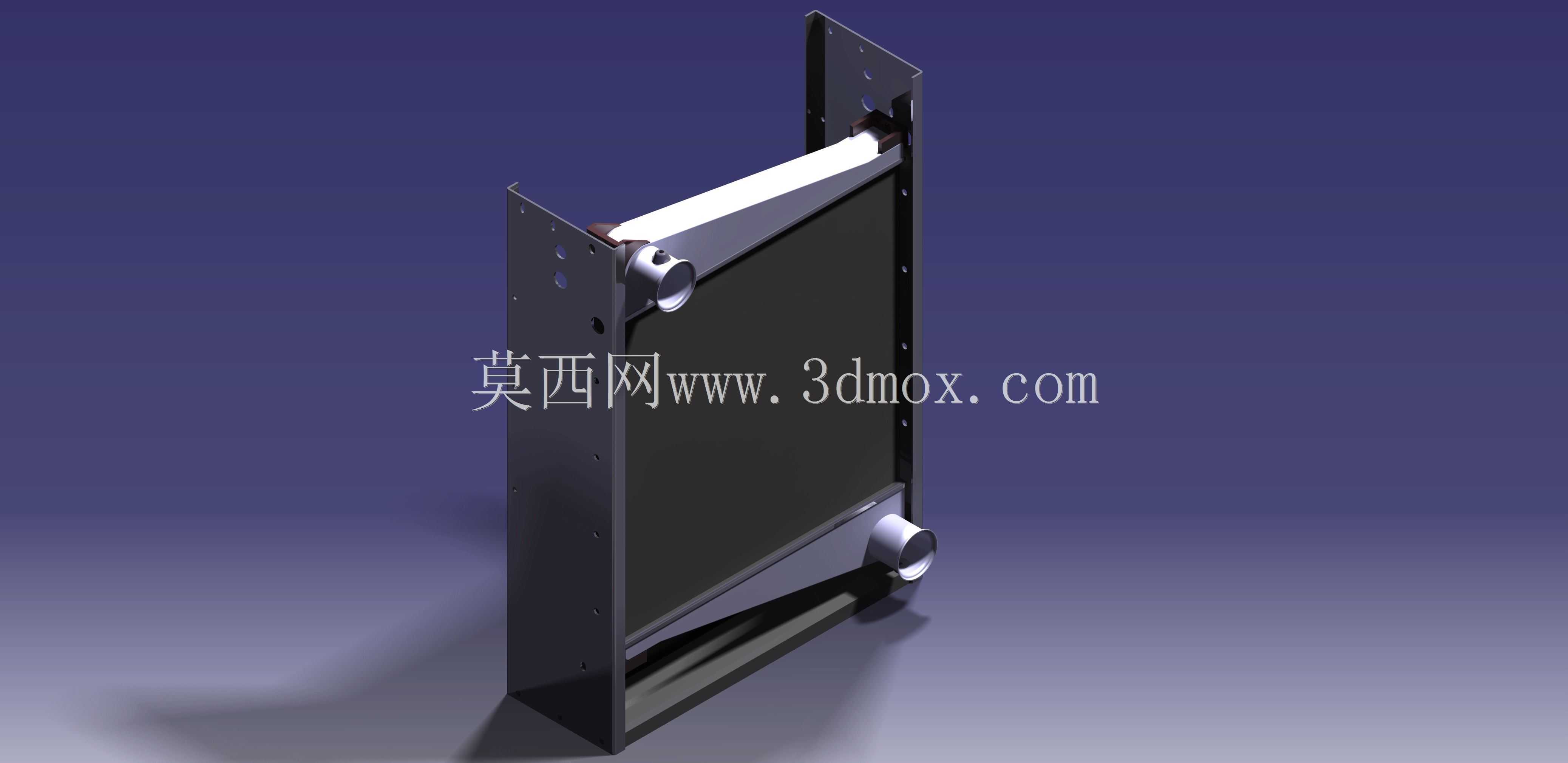

这款水冷散热装置的三维结构,核心面向非道路移动工程机械、重型商用车辆的动力舱热管理场景,在实际工程应用中,主要承担动力系统循环冷却液的热量置换任务,把发动机做功、液压系统溢流产生的多余热量通过强制对流方式散发到外界空气中,避免动力单元、液压执行元件因工作温度超出阈值出现润滑失效、密封件老化、功率衰减等问题。从结构设计逻辑来看,整体采用竖置集成式布局,没有采用传统散热水箱与护风罩分体拼接的形式,而是将散热芯体、侧置安装支架、导流护网、进出水接口整合为一个整体模块,这种设计首先压缩了动力舱内的横向安装空间,适配重型设备动力舱布局紧凑、周边管线密集的安装边界,安装时仅需通过支架上的预留安装孔与车架纵梁定位,不需要额外设计转接固定件,能减少现场装配的工序耗时。

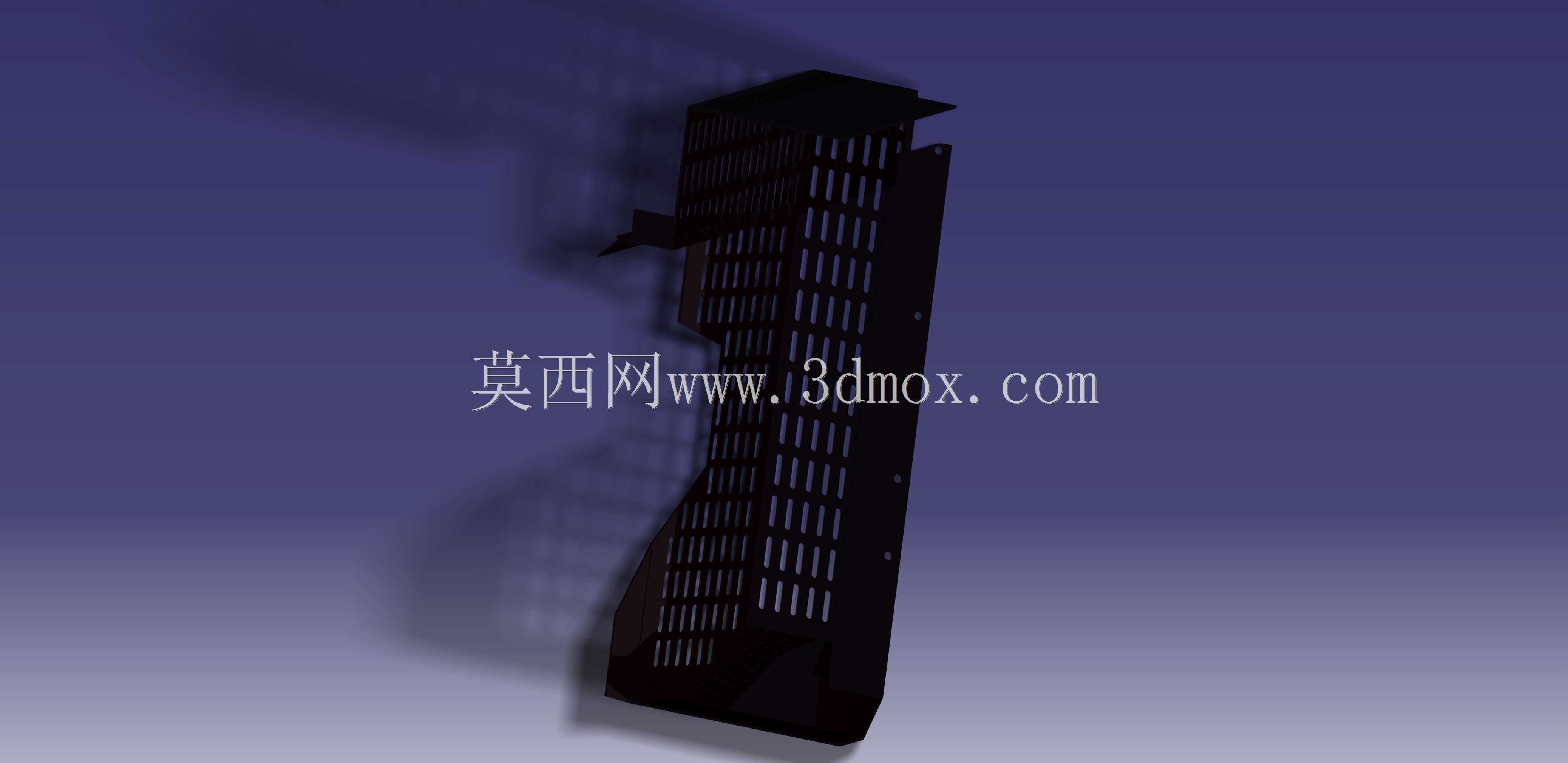

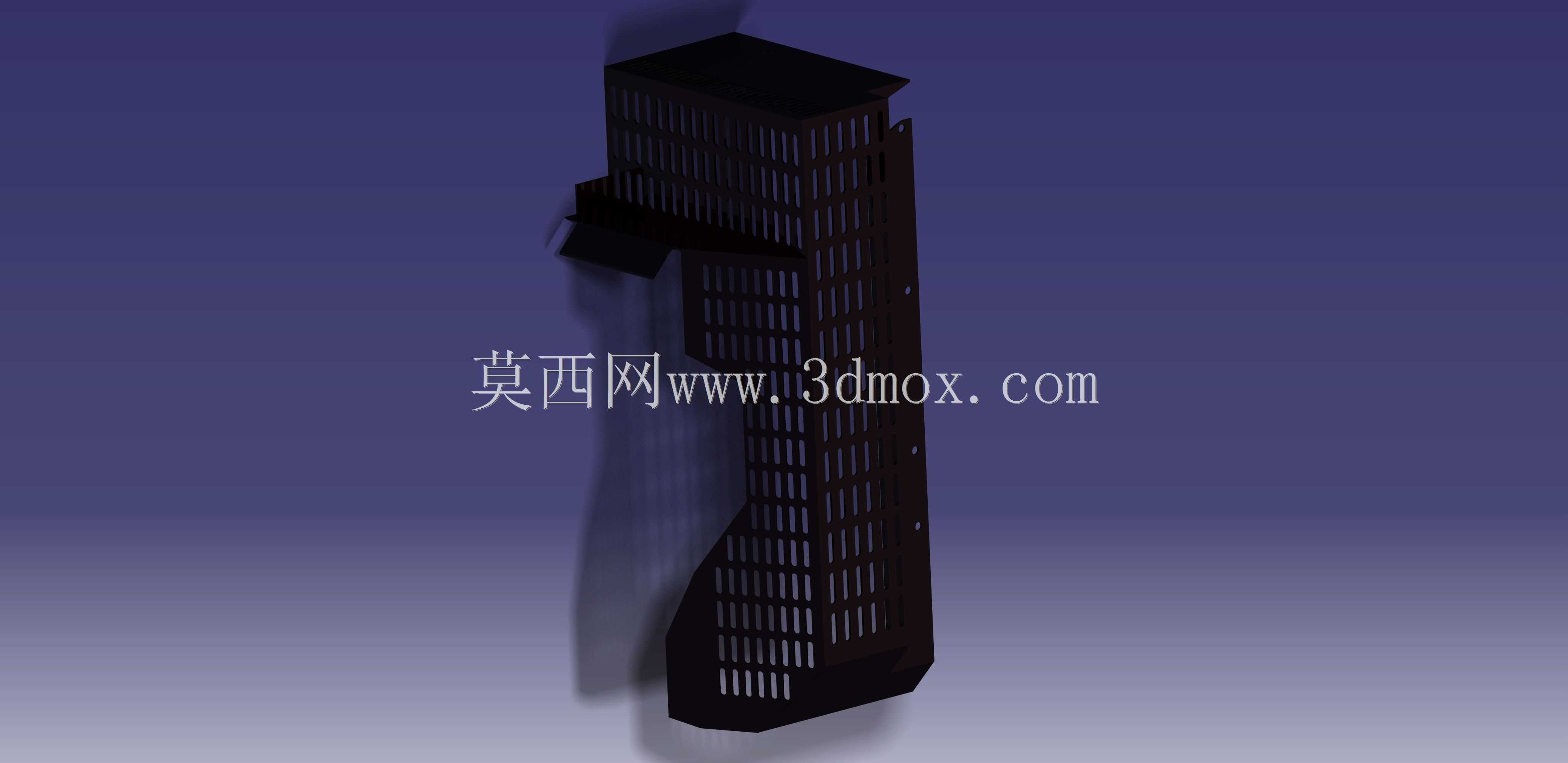

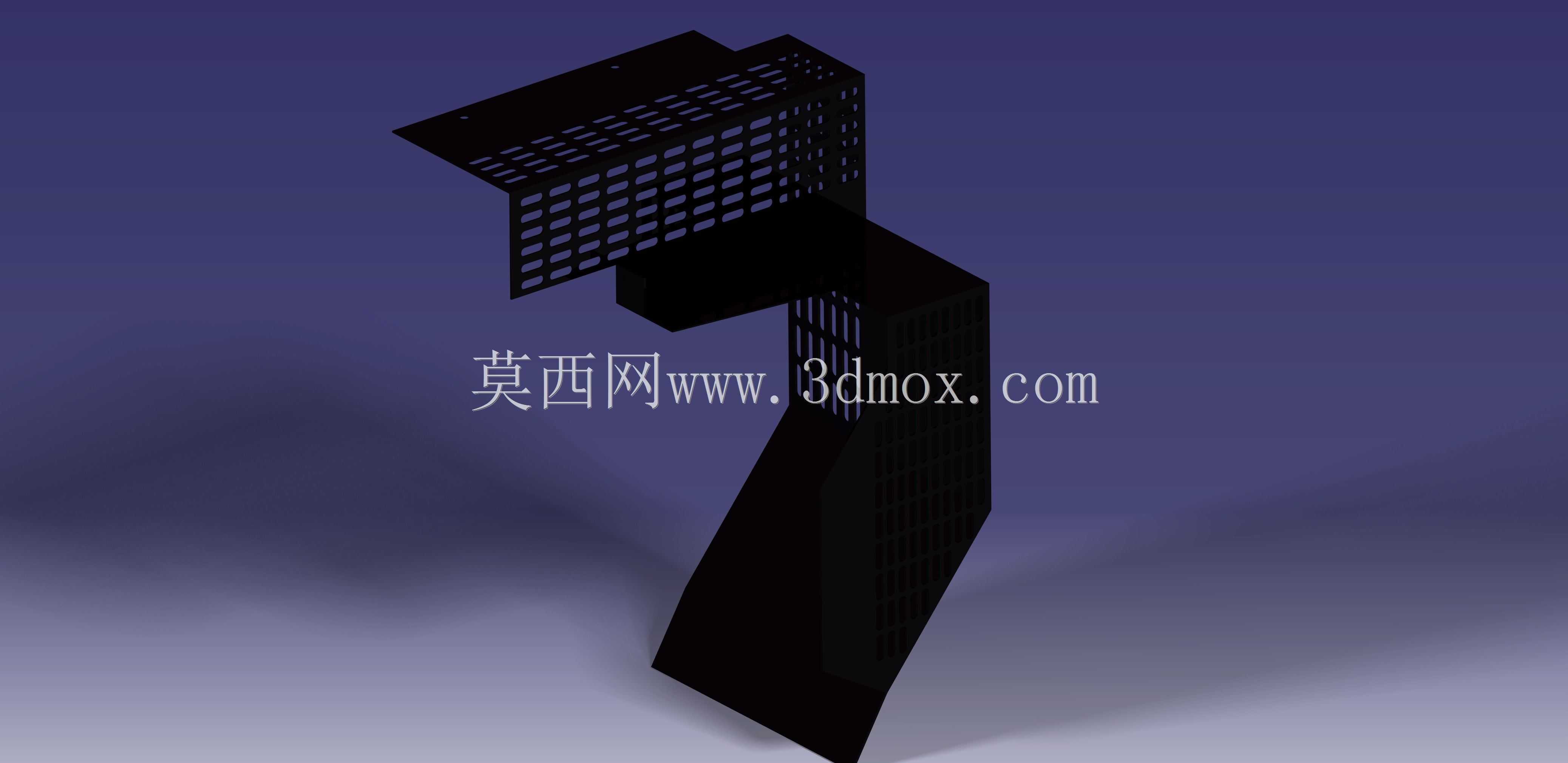

在功能特性的设计考量上,外侧的多孔导流护网并非单纯的防护结构,网孔的开孔率、排布角度经过流场仿真优化,一方面能阻挡作业环境中飞溅的碎石、扬尘直接冲击散热芯体的翅片,避免翅片倒伏堵塞通风道,另一方面可以对进入散热芯体的气流做整流处理,减少芯体表面的涡流死区,让散热芯体的有效换热面积利用率提升12%左右,避免局部区域因气流流速过低出现热量堆积。进出水接口采用侧置偏上的布局,位置避开了安装支架的受力路径,同时接口的朝向预留了足够的管线操作空间,现场接装循环水管时不需要额外调整管路弯折角度,能降低水管弯折产生的流阻损失。

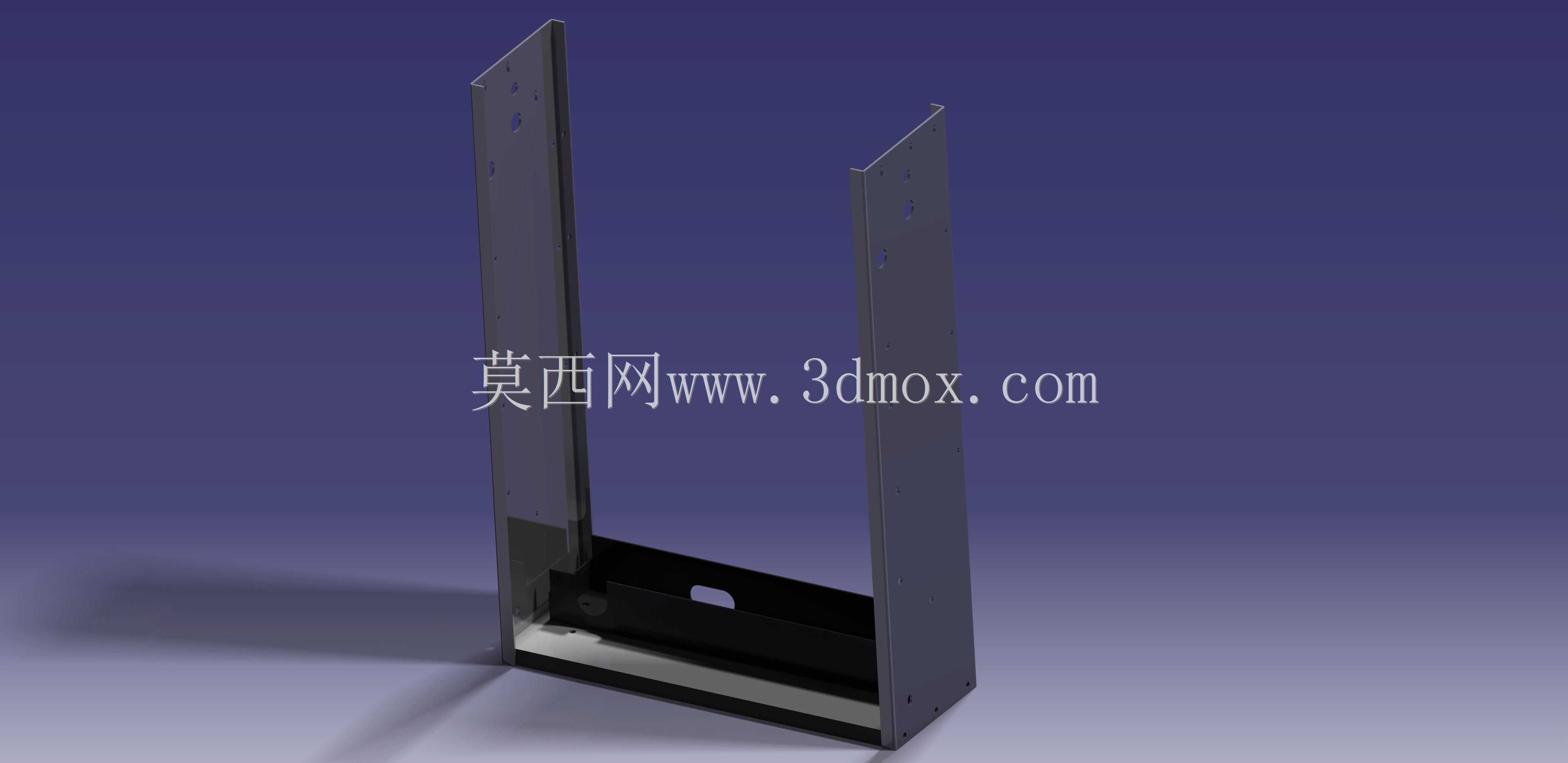

从安装边界的尺寸适配来看,整体竖置的长宽比适配多数20-50吨级工程机械动力舱的预留安装位,背部的安装支架做了折弯加强处理,支架上的安装孔采用长圆孔设计,允许安装时存在±3mm的装配公差,能抵消车架焊接过程中产生的位置偏差,降低装配对位的难度。散热芯体与外部护壳之间预留了5mm的缓冲间隙,填充了耐温减震胶条,设备在颠簸工况下作业时,能吸收车架传递的振动,避免散热芯体的焊接位置因长期交变应力出现开裂渗漏的问题。

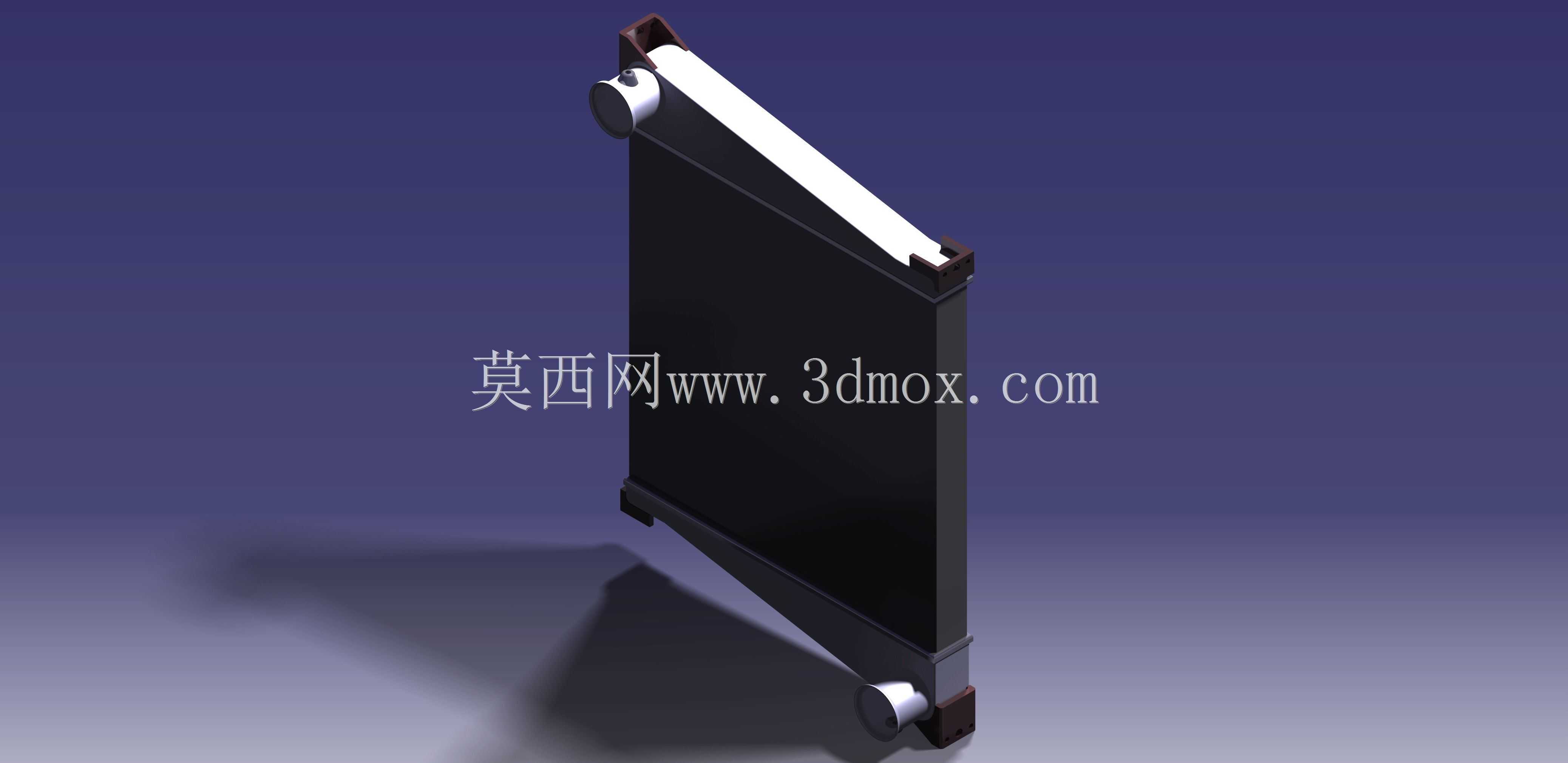

在实际选型适配过程中,这款散热装置的结构设计充分考虑了多工况的适应性,针对工程机械常处于高粉尘、大负荷连续作业的场景,护网采用快拆式固定结构,日常维护时不需要拆解整个散热模块,仅需拆下外侧护网就可以清理芯体表面附着的灰尘、杂物,大幅降低日常维保的工作量。结构建模过程中,所有的折弯边、安装孔位、配合间隙都按照实际钣金加工、焊接装配的工艺要求做了参数化预留,比如钣金件的折弯内R角匹配常用折弯模具的R值,焊接位置预留了足够的焊道空间,不存在加工干涉、无法成型的结构特征,模型的装配层级按照实际生产的装配顺序划分,从核心散热芯体到外部护壳、安装支架、紧固件都做了独立的零件建模,结构工程师可以直接基于这个模型做适配性修改,调整芯体厚度、安装孔位置来匹配不同功率等级的设备散热需求,也可以提取模型中的流道、通风域做热仿真分析,验证不同环境温度、不同负荷下的散热效率是否满足设计要求。
不同于乘用车散热水箱的轻量化设计思路,这款散热装置的结构件全部采用加厚冷轧钢板做主体框架,重点强化了安装位置的结构强度,能承受工程机械作业过程中产生的持续振动与冲击,不会因为长期颠簸出现结构变形、芯体损坏的问题。导流结构的设计还考虑了与风扇的匹配性,护风圈的延伸深度刚好覆盖风扇叶尖的位置,能减少风扇的回风损失,让风扇产生的冷却气流全部穿过散热芯体,提升风扇的工作效率,降低冷却系统的功耗。在细节处理上,所有的外露钣金边缘都做了翻边钝化处理,避免装配、维保过程中划伤操作人员,也能提升钣金件的结构刚度,减少薄板件的共振异响。
