糖厂用果汁加热处理设备结构设计

　　在制糖生产线的前端预处理工段，果汁加热是压榨后原汁进入澄清、蒸发工序前必不可少的工艺环节，刚压榨出的果蔬原汁温度通常在20-25℃区间，含有大量果胶、果屑与活性酶，若不快速升温至指定工艺温度，极易出现氧化褐变、微生物繁殖的问题，直接影响后续清汁纯度与成品糖的色泽风味，这款立式结构的果汁加热设备，正是针对糖厂连续化生产的工况需求开发的专用换热装置。

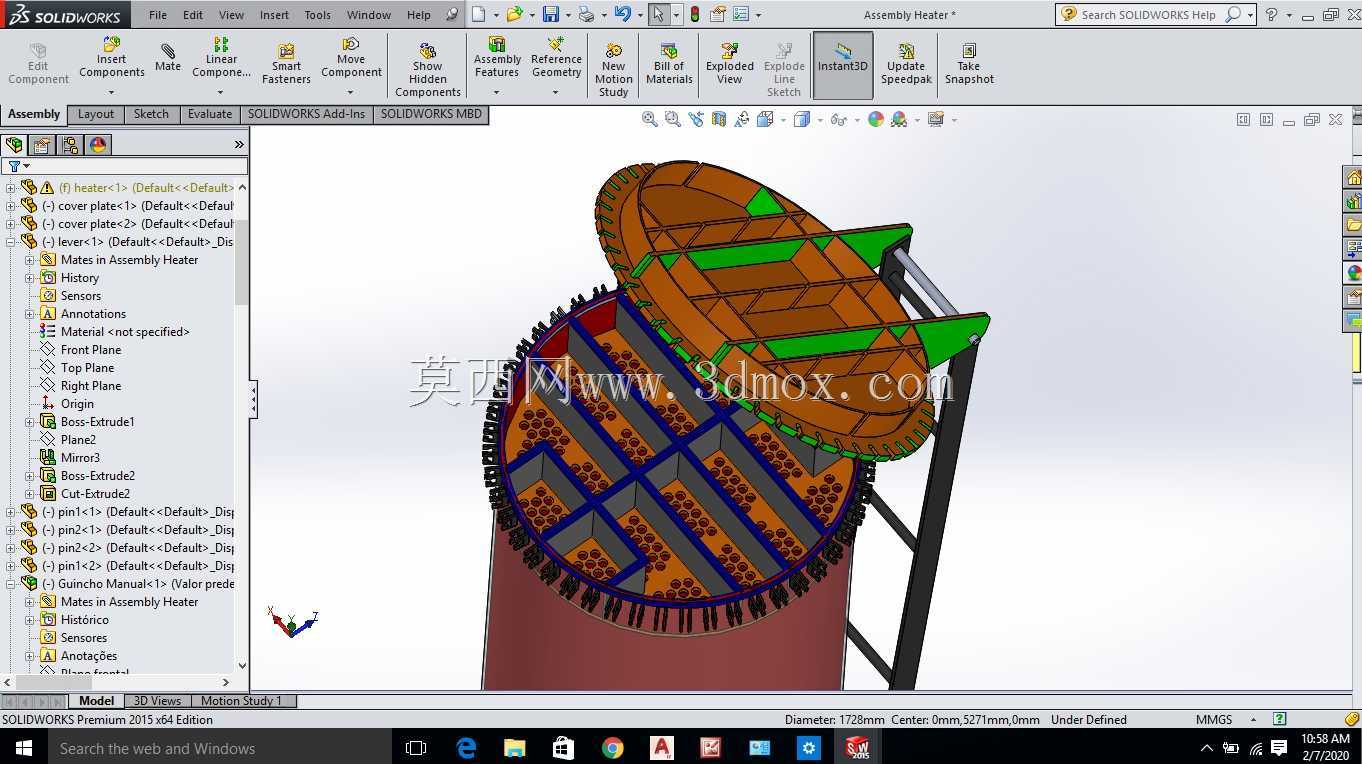

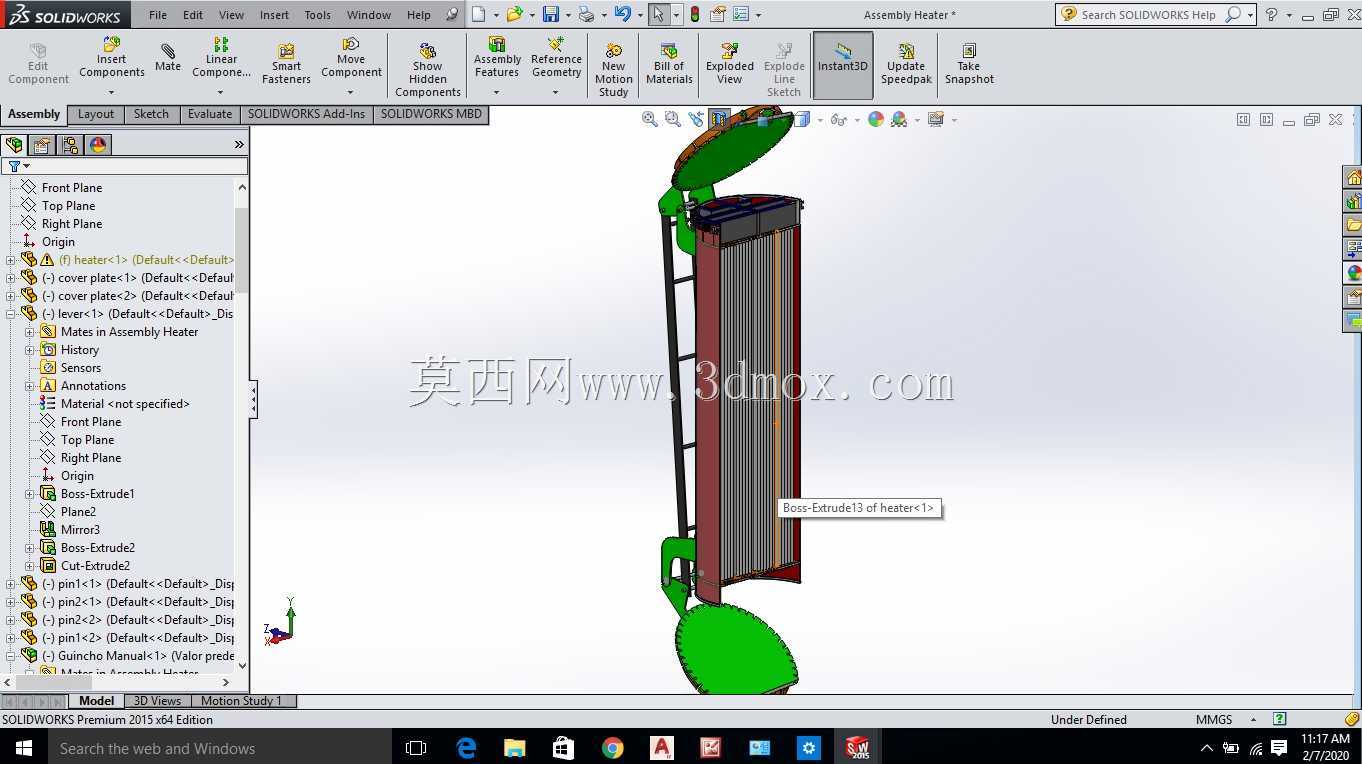

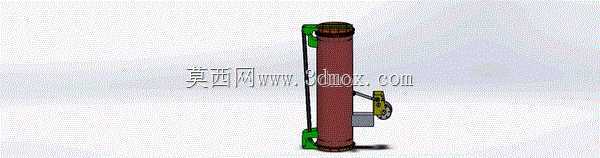

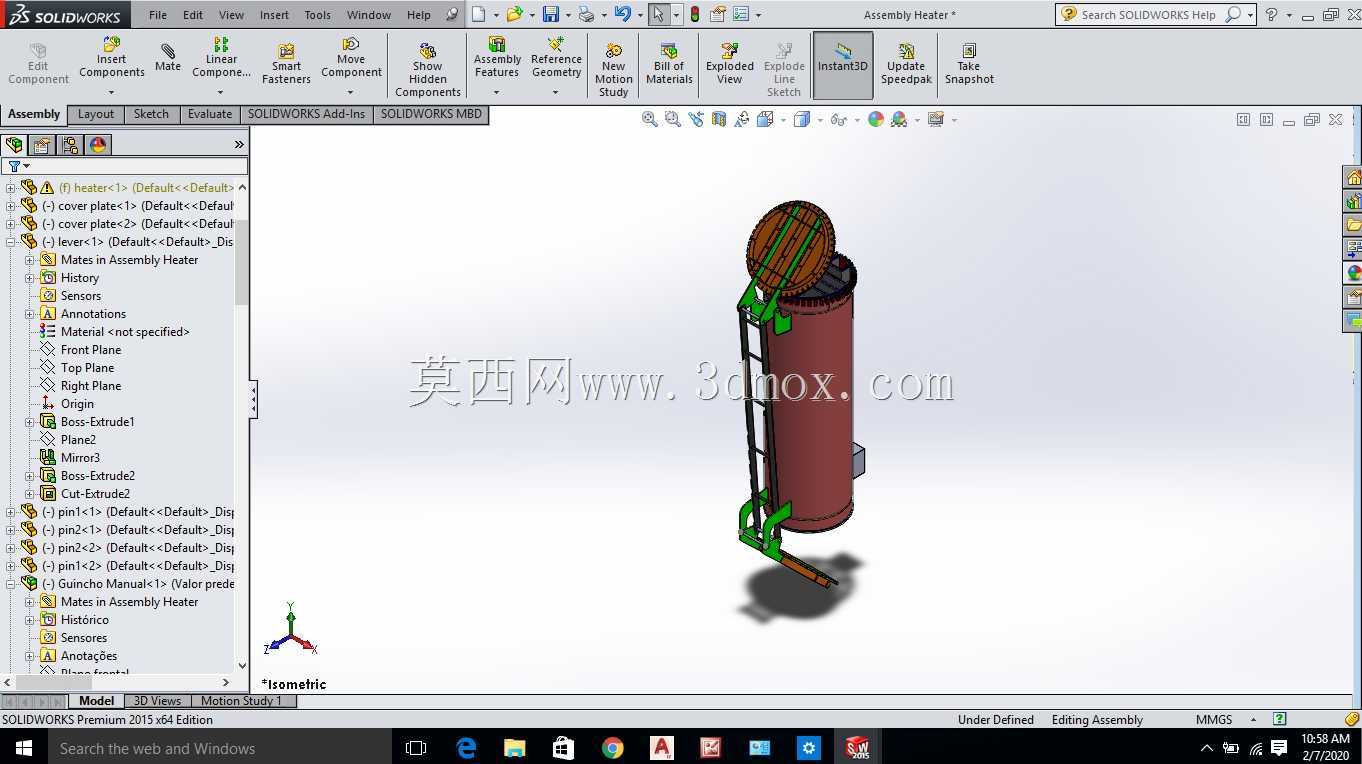

　　从现场安装的边界条件来看，设备采用立式长筒罐体布局，整体占地投影面积极小，适合糖厂压榨车间层高充足但平面排布紧张的场地条件，罐体上下端采用快开式法兰端盖结构，配合侧面设置的联动启闭检修门，不需要额外预留大半径的端盖开启操作空间，检修人员只需要操作侧面的手动绞车机构，就能同步完成两扇检修门的启闭动作——这套联动门结构是设计中的核心巧思，当操作人员手动拉动绞车摇臂开启其中一扇检修门时，联动连杆机构会同步带动另一扇门同步开启，两扇门的开启角度、运动轨迹完全匹配，既避免了单门开启时罐体内部应力不均导致的密封面错位，也大幅降低了检修时的操作强度，不需要操作人员绕罐体两侧分别操作门体锁扣，日常清理罐内换热管结垢、检查换热片损耗时，单人即可完成门体启闭操作。

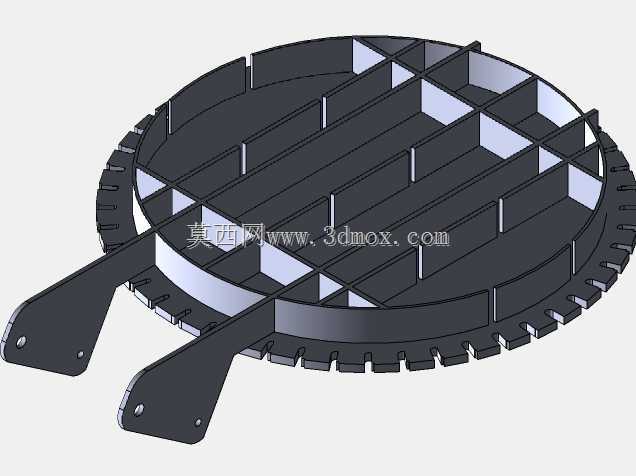

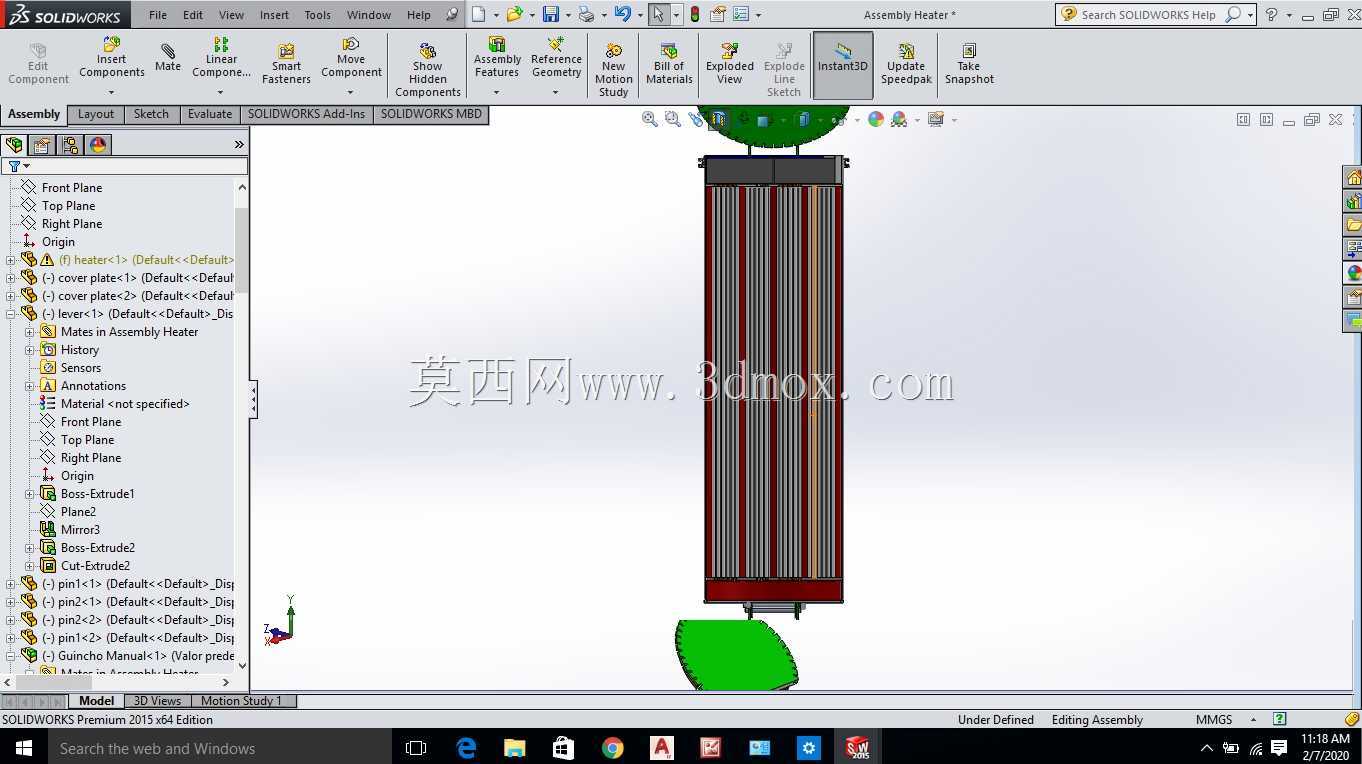

　　设备的功能设计完全贴合糖厂果汁处理的实际工况，罐体内部采用列管式换热结构，加热介质走管程，待加热果汁走壳程，果汁从罐体下部进料口进入后，顺着折流板的导流路径在罐内缓慢上升，与换热管充分接触完成热交换，升温后的果汁从罐体上部出料口直接输送至下一澄清工段，壳程的流道设计特意做了大圆角过渡，没有物料滞留的死角，避免果汁中的果屑、纤维在罐内沉积堵塞，停机清洗时只需要打开下部排污口，高压水冲洗就能将残留物料完全排出，不需要拆解罐体主体结构。侧面配套的手动绞车机构做了低位布置，操作手柄距离地面的高度符合人体工程学要求，操作人员站立状态下就能轻松施力，绞车自带自锁结构，门体开启到任意角度都能自动锁止，不会出现门体意外回落伤人的安全隐患，绞车旁设置的小型接线盒与温度检测模块，能够实时监测罐内果汁的出口温度，配合前端的蒸汽流量调节阀，就能实现加热温度的闭环控制，保证出口果汁温度稳定在工艺要求的±1℃区间内。

　　从结构设计的细节来看，罐体上下端的支撑脚做了加宽加厚处理，安装时只需要在地面预埋四块地脚螺栓固定板，就能完成设备的固定，不需要额外搭建大型支撑钢架，罐体侧面的换热介质进出口、物料进出口都做了标准化法兰接口设计，能够直接和糖厂现有管线的通用法兰匹配，不需要现场重新改制连接件。考虑到糖厂车间内湿度大、果汁带有弱酸性的腐蚀特性，罐体与物料接触的部分都做了镜面抛光处理，密封件采用食品级耐温橡胶材质，既符合食品加工的卫生要求，也能抵御弱酸介质的长期腐蚀，延长设备的检修周期。不同于卧式换热器需要预留较长的抽管检修空间，这款立式结构的加热设备所有检修操作都能在罐体侧面0.8米的操作范围内完成，两侧的黑色箭头标识区域就是预留的操作空间边界，设备安装时只要保证这个范围内没有其他管线、设备遮挡，就能满足日常操作、检修的全部空间需求。

　　在实际生产运行中，这款设备能够适配每小时5-8立方的果汁处理量，完全匹配中小型糖厂压榨线的产能需求，升温过程中果汁在罐内的停留时间控制在8-10分钟，既能保证果汁均匀升温到所需的工艺温度，也不会因为停留时间过长导致果汁风味物质受热分解。联动门的密封结构采用了梯形密封圈设计，门体关闭后通过连杆机构的锁止力将密封圈均匀压紧在密封面上，运行过程中不会出现物料泄漏、蒸汽逸出的问题，相比传统的单门结构，联动双门的设计还能让检修时的通风效率更高，打开两扇门后罐内空气能够形成对流，缩短检修前的通风降温等待时间，进一步提升生产线的运维效率。
