低温工况专用放气作业装置结构设计

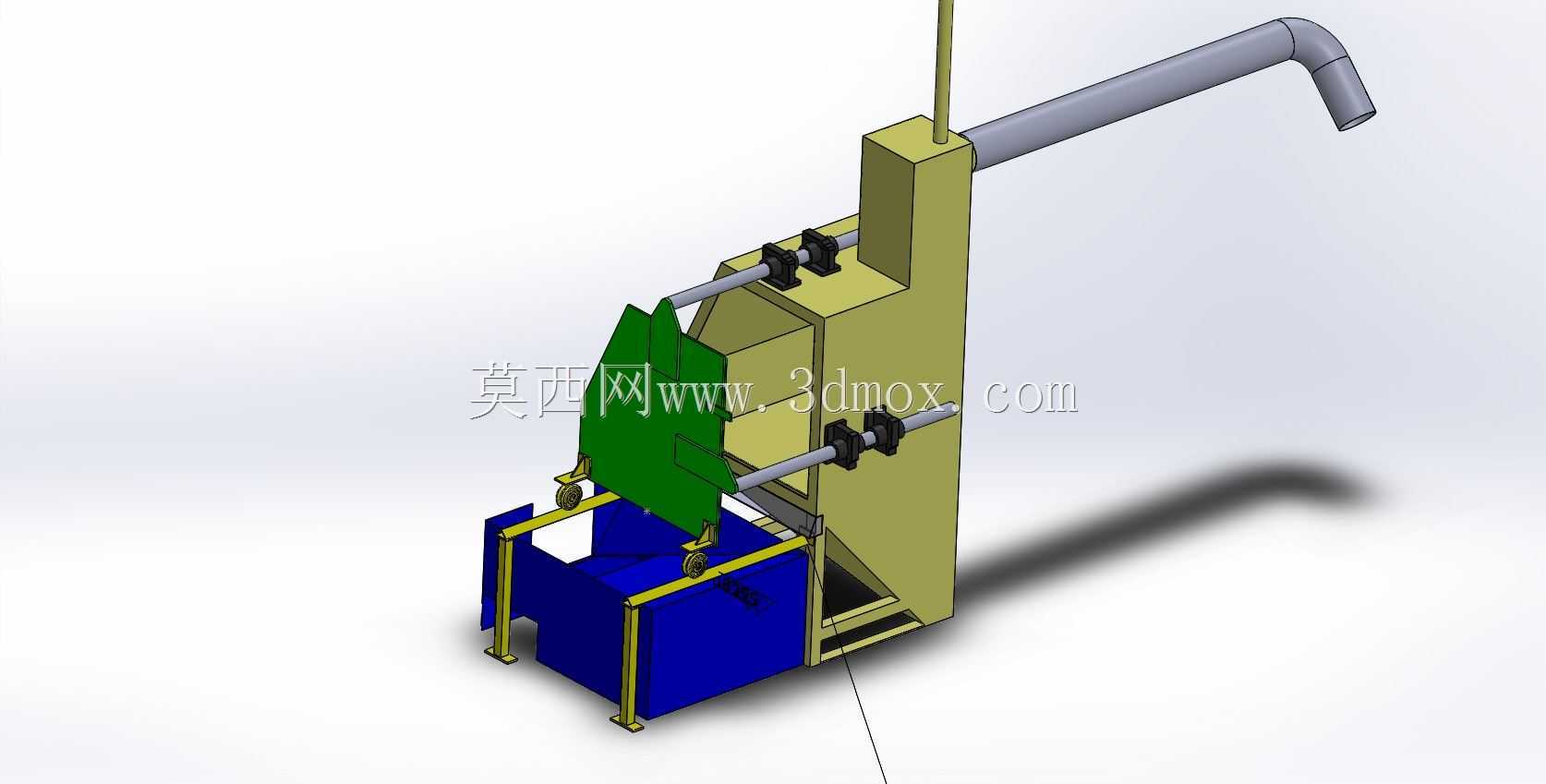

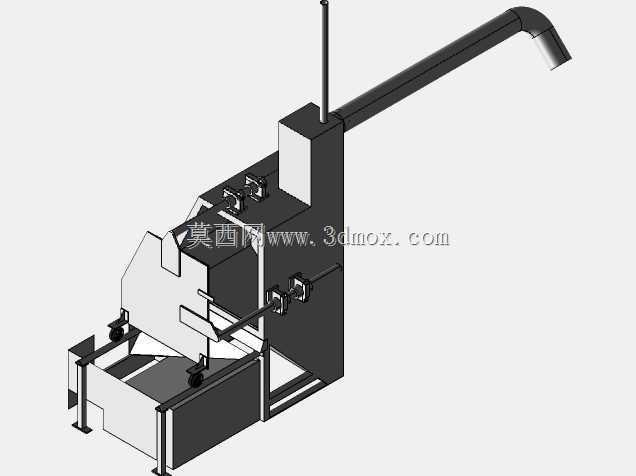

　　在深冷加工、低温介质储运、低温反应系统这类常年处于零下数十度作业环境的工业场景中，常规放气装置往往会因为密封件低温脆化、动作构件卡滞、凝露结冰封堵排气通路等问题失效，这套放气装置的结构设计，正是针对这类低温场景的特殊作业需求做的定向优化。从整体结构布局来看，装置采用立式集成化排布，底部设置带支撑脚的承接腔体，主要用于收集排气过程中带出的低温介质液滴，避免低温液体直接滴落至作业面造成设备冻损或者人员冻伤，支撑脚的高度预留了足够的接液、清理空间，同时四个支撑点的排布避开了现场安装基面常见的预埋螺栓、管线沟槽位置，降低现场安装的基面改造工作量。中部的执行机构采用框架式承载结构，导向轴两端通过可调式压块固定在立式立柱上，

　　这种固定方式可以根据现场管路的实际安装高度，在一定范围内调整执行端的上下位置，适配不同规格的低温管路对接需求，绿色的执行挡板采用倾斜式安装角度，动作时可以沿导向轴平稳滑移，避免低温下构件变形导致的运动卡滞，挡板与下部承接腔体的对位精度经过结构校核，排气过程中带出的介质可以完全落入承接腔，不会出现飞溅外溢的情况。上部的排气弯管采用大曲率半径的弯折结构，避免直角弯头导致的排气阻力骤升，弯管出口朝向斜下方，既可以防止空气中的水汽、浮尘直接落入排气通路造成结冰堵塞，也能让排出的低温气体导向远离操作人员的方向，降低作业安全风险，立式立柱侧面预留了传感元件的安装位，后续可以根据自动化升级需求加装位置检测、温度检测元件，

　　无需对主体结构做打孔焊接改造。从设计思路上，这套装置没有采用常规放气阀的一体化阀体结构，而是将执行机构、排气通路、接液结构做模块化拆分，每个模块的连接位置都采用常温下预紧、低温下仍能保持密封压力的连接结构，避免不同材料低温收缩率不一致导致的连接面泄漏，所有运动构件的配合间隙都针对低温下金属材料的收缩量做了补偿计算，不会因为低温下构件尺寸收缩出现间隙过大导致的动作晃动，或是间隙过小导致的构件抱死。安装边界方面，装置整体占地尺寸控制在较小范围内，立式结构不需要占用过多的横向安装空间，适合在低温车间管路排布密集、安装空间局促的场景下部署，进气接口的位置设置在立柱中部，和现场常见的低温管路标高匹配，不需要额外加装过长的转接管路，

　　减少低温管路的冷量损耗点。实际作业过程中，当低温系统需要排出管路内积聚的不凝性气体时，执行挡板带动阀瓣动作打开排气通路，气体沿上部弯管导出，过程中夹带的低温液滴下落至底部接液腔，待排气完成后执行机构复位关闭通路，整个动作过程的构件运动行程经过优化，不会出现过位冲击导致的密封面损伤，外露的结构件都做了大圆角处理，避免低温下操作人员意外触碰时造成粘连冻伤，结构上没有设置容易积存凝露的狭小缝隙，从根源上减少结冰卡滞的诱因。
