标准T8灯管固定安装灯座结构设计

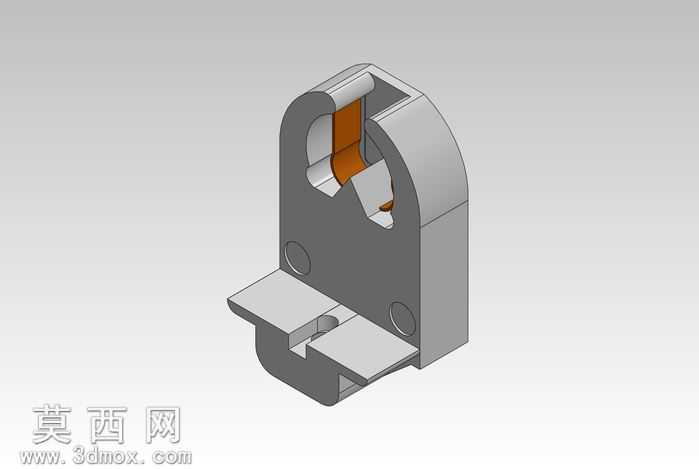

本模型为标准T8灯管配套安装灯座，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循T8灯管的通用安装尺寸规范，保证各配合部位的尺寸公差符合实际装配要求。模型整体采用卡扣式快装结构设计，主体为一体式注塑成型结构，顶部设置弧形卡槽用于卡入T8灯管的端部管体，卡槽内部预留导电接触件的安装槽位，槽位尺寸匹配常规T8灯座的铜质接触弹片规格，可直接适配市面通用的T8灯管接电组件。主体两侧设置圆形定位沉孔，用于安装时通过自攻螺丝将灯座固定在灯具支架或者安装基面之上，底部延伸出两个对称的卡扣式插脚，可直接卡入对应规格的安装孔位，实现免螺丝快速预装，降低现场安装的操作难度。材质方面主体选用阻燃ABS工程塑料作为设计材质，渲染时赋予主体哑光浅灰色塑料材质，内部接触件赋予橙黄色铜质金属材质，通过不同材质的色彩区分清晰展现内部结构的装配关系。建模过程中对所有棱角位置做了R0.5-R1mm的圆角过渡处理，既符合注塑成型的工艺要求，避免生产过程中出现应力集中开裂的问题，也能消除安装使用过程中的锐边划伤风险。整体结构设计紧凑，在保证结构强度满足灯管承重要求的前提下，尽可能精简了多余的结构用料，兼顾了生产成本控制与使用可靠性，可直接用于照明灯具的配套结构设计参考，也可用于注塑模具开发的三维数模依据。
