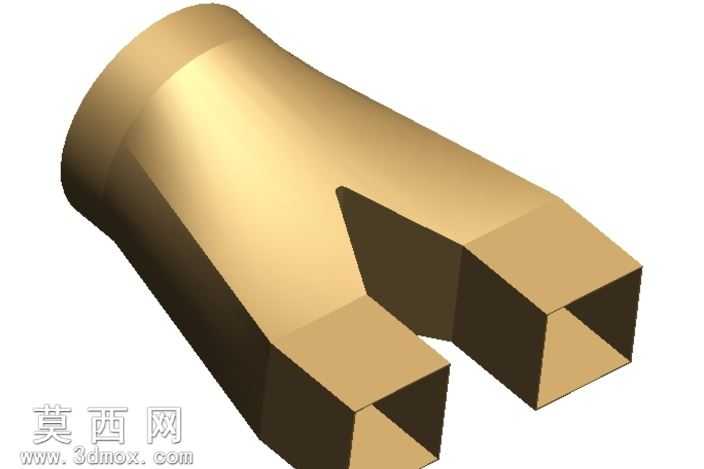

圆矩过渡双叉型连接结构件

本结构件采用三维参数化建模方式完成全流程设计，建模初始阶段首先明确功能需求：实现圆形截面输入端与双矩形叉型输出端的平滑过渡，保障流体或力流在结构内部的顺畅传递，避免截面突变带来的应力集中问题。建模过程中首先绘制圆形端的基准截面，确定圆形截面的直径参数，再根据双叉腿的布局尺寸绘制两个对称分布的矩形输出端截面，两个矩形截面保持平行且间距符合装配对接的尺寸要求，截面轮廓的边角做微小倒圆处理，避免后续加工或受力时出现应力开裂隐患。过渡段采用多截面实体混合建模方式，在圆形截面与双矩形截面之间添加3-5个中间控制截面，每个中间截面的轮廓根据过渡曲率的变化做平滑调整，通过引导线控制过渡曲面的走向，确保整个过渡段的曲面曲率连续，无明显的折痕或曲面畸变。模型的材质采用金属黄铜质感进行渲染设置，赋予材质高反射率的金属属性，调整环境光与漫反射参数，让模型表面呈现出真实金属的哑光金属光泽，同时通过光影效果突出过渡段的曲面流畅度与双叉结构的棱角特征。结构设计上，圆形端为整周封闭的筒状结构，壁厚保持均匀一致，过渡段的壁厚从圆形端到矩形叉腿端保持等壁厚设计，避免壁厚突变带来的注塑或铸造缺陷，双叉腿的矩形截面为空心结构，在保证结构强度的前提下有效降低构件整体重量，叉腿的端部端面做平整处理，保障与对接部件的装配贴合度。建模完成后对模型进行几何检查，确认无破面、无重叠面、无几何错误，所有特征参数保留可编辑属性，方便后续根据实际装配需求调整圆形直径、矩形尺寸、过渡段长度、叉腿间距等核心参数，适配不同工况下的连接使用需求，整个结构兼顾了流体过渡的平顺性与机械连接的结构强度，可应用于管路转接、传动连接件等多种工业场景。
