实验室节水型L4100球阀结构设计

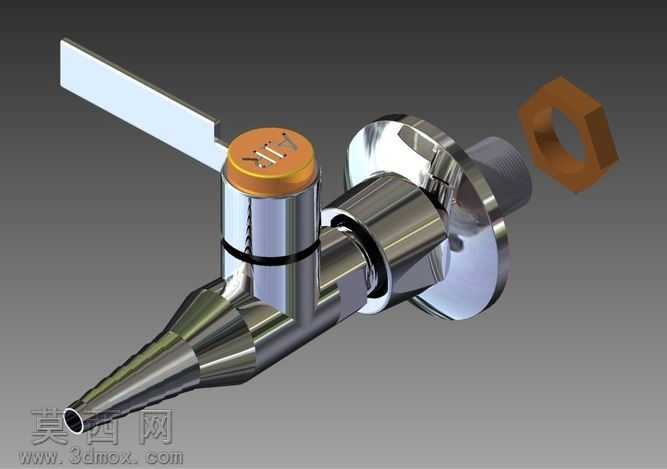

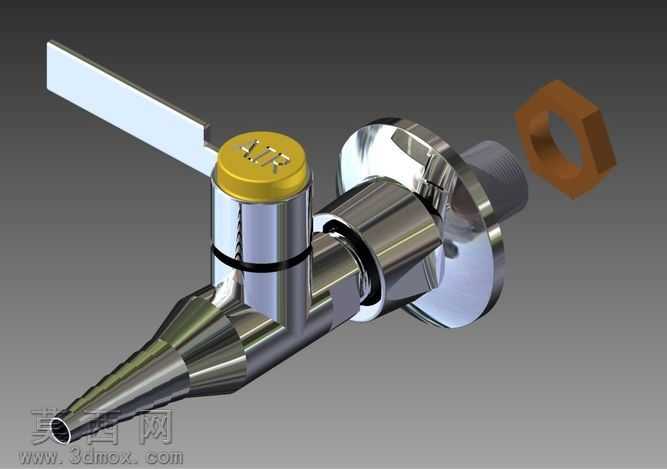

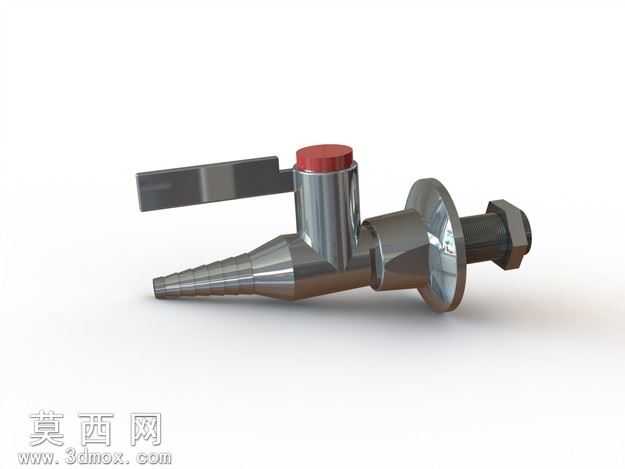

本作品为实验室专用节水型L4100球阀的三维数字化模型，采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循机械制图标准与阀门设计规范，对产品各组成部件进行1:1等比例还原，完整呈现了该款球阀的装配关系与功能结构。模型构建阶段，首先依据实验室供水终端的使用场景确定核心设计参数，针对实验室频繁启闭、需精准控制水流的使用需求，优化了阀芯球体与密封副的配合结构，确保启闭操作顺畅无卡滞，密封性能可靠无渗漏。建模过程中对各零件分别进行独立建模：手柄部分采用符合人体工学的扳杆式结构，顶部设置橙色防滑操作端帽，通过特征拉伸、圆角过渡等命令完成造型，表面赋予哑光硬质塑料材质，模拟实际产品的防滑握持质感；阀体主体采用黄铜基材建模，通过旋转、扫描、布尔运算等命令构建出带法兰安装盘的阀体结构、锥形出水嘴以及进水连接端，材质赋予金属黄铜质感，还原金属阀体的机加工表面纹理；内部球体阀芯、密封垫圈、阀杆等零件均按照实际装配公差进行尺寸匹配，通过同轴心、重合、限位配合等装配约束完成整体组装，可直观展示阀杆带动球体旋转实现通断的工作原理。渲染阶段采用工作室光照环境，调整材质反射与粗糙度参数，清晰呈现各部件的材质差异与结构细节，锥形出水嘴的阶梯结构、法兰盘的安装固定位、手柄的操作角度都得到精准还原。设计思路上，该球阀针对实验室用水场景优化了出水端的锥形结构，可适配不同口径的软管连接，法兰安装结构便于在实验台面板上快速固定，扳杆式手柄可快速实现水流启闭与流量调节，顶部的橙色端帽既起到操作标识作用，也可作为阀杆的密封压紧结构，整体结构紧凑，操作便捷，兼顾了节水性能与使用便利性，可用于实验室供水系统的方案展示、结构教学、产品改型设计等场景，模型装配完整无缺失特征，各部件可单独导出用于工程图生成与加工参考。
