黄铜质感Y型流体分流管路接头结构

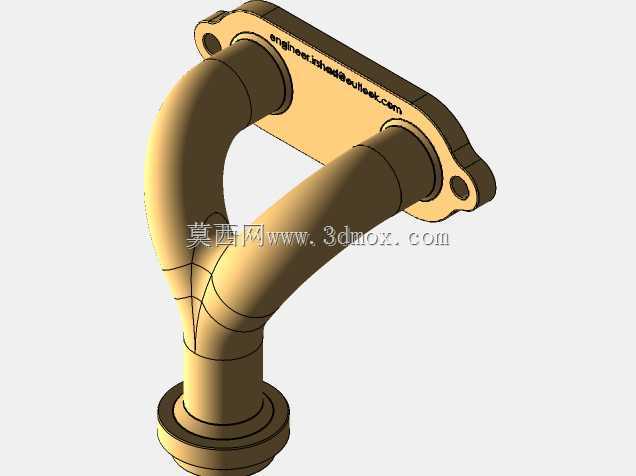

　　在流体输送管路系统的布局中，经常会遇到单路流体需要向两个并行支路分流的场景，比如小型液压站的分支供油、卫浴冷热水管路的分流排布、小型化工实验装置的流体支路分配，这类场景下如果采用多个直通接头加弯头拼接的方式，不仅会增加管路的泄漏点，还会占用更多安装空间，同时流体经过多次直角转向会产生较大的局部压力损失，影响整个管路的输送效率。这款Y型接头就是针对这类分流场景设计的管路连接件，整体采用对称的Y型流道结构，替代了传统拼接式的分流组件，能够在实现流体一进两出分流功能的同时，最大限度降低流体转向过程中的阻力损失。从结构设计来看，接头的下端为单路入口端，设计有带凸缘的插接结构，能够与对应规格的硬管或者软管实现可靠对接，

　　凸缘结构可以在安装时为管路卡箍或者快装结构提供定位支撑，避免管路在受压状态下出现脱开的问题。上端两个出口端采用带安装孔的法兰式连接结构，两个出口的轴线呈对称分布，法兰面上的安装孔可以通过螺栓直接固定在对应的设备接口或者阀组安装面上，不需要额外加装转接弯头，安装后整体结构紧凑，不会出现多余的管路外伸结构。流道设计上采用了大圆弧过渡的弯曲结构，没有传统直角弯头的突变转角，流体从下端入口进入后，会顺着圆弧曲面自然分流到两个出口支路，整个流道内壁光滑过渡，能够减少流体在转向过程中的涡流产生，降低流体对管壁的冲刷，同时也能减少压力损失，对于粘度较高的流体输送场景，这种圆弧流道的优势会更加明显，能够避免流体在转角处出现滞留沉积的问题。

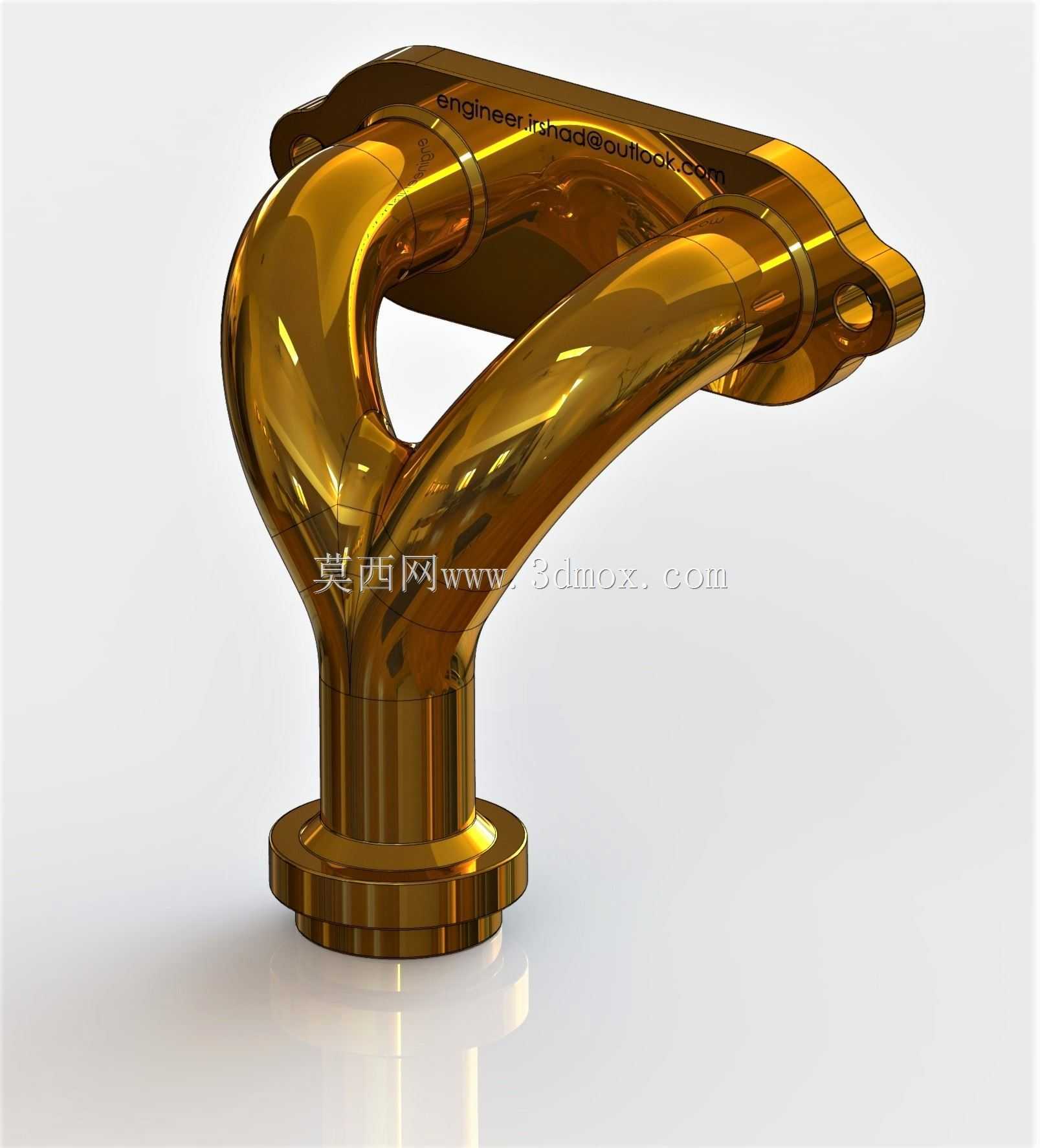

　　外形尺寸方面，接头整体的安装高度控制在较低范围，两个出口法兰的中心距经过优化，在保证法兰螺栓安装操作空间的前提下，尽可能缩小了整体的横向占用尺寸，安装时下端入口的轴线与两个出口的对称中心线重合，能够保证安装后整体受力均匀，不会因为管路内压产生额外的偏载力矩。在实际选型应用中，这类Y型接头可以根据输送介质的不同匹配对应的材质，图中展示的金属质感渲染效果，对应的是黄铜材质的应用场景，黄铜材质具备较好的耐腐蚀性和切削加工性能，适合用于水暖管路、低压气动系统、小型润滑系统的管路连接，如果是高压液压系统或者腐蚀性流体输送场景，也可以对应更换为不锈钢或者工程塑料材质，只需要保持整体流道结构和安装接口尺寸一致即可。安装过程中需要注意，

　　下端入口与管路对接时要保证插接深度符合要求，卡箍或者锁紧螺母的压紧力要均匀，避免出现偏压导致密封失效，上端两个法兰面与设备接口连接时，要在密封面加装对应规格的密封垫片，螺栓要按照对角顺序逐步拧紧，避免法兰面受力不均出现泄漏。另外在管路布局设计时，要预留出接头的安装操作空间，尤其是上端法兰螺栓的拧紧空间，避免因为周边其他零部件干涉导致安装困难，接头安装完成后要进行耐压测试，检查各个连接位置是否存在泄漏，确认密封可靠后再投入正常使用。这类一体结构的Y型接头相比拼接式分流结构，除了减少泄漏点和降低流阻之外，整体的结构强度也更高，能够承受更高的管路压力，在有振动的管路场景中使用时，不会像拼接结构那样容易出现接头松动的问题，长期使用的可靠性更好。
