异形扭杆成形弹簧三维结构设计

　　在各类小型工装夹具、便携锁止机构、轻工设备的复位结构中，常需要用到非标准螺旋角、非规则端部延伸臂的异形弹簧，这类弹簧无法直接套用标准圆柱螺旋弹簧的选型手册参数，需要结合实际安装空间的边界约束做定制化结构设计。本次设计的异形成形弹簧，核心功能是为小角度摆动的构件提供复位扭矩，同时兼顾狭小安装空间内的避让需求，避免弹簧工作过程中与周边的壳体、销轴、相邻传动构件发生运动干涉。

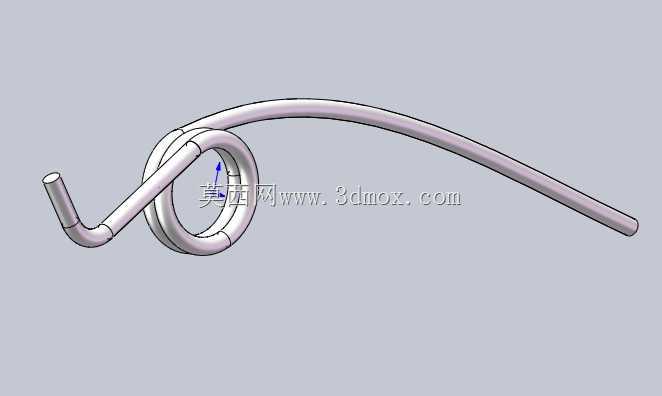

　　从实际应用场景来看，这类弹簧常出现在按压式锁扣、小型翻盖结构、渔具线轮阻尼机构、小型电器开关的复位组件中，不同于常规两端平行的扭转弹簧，该弹簧的两个延伸臂采用了非对称的弯折角度设计，其中一端的臂长更长，弯折弧度贴合安装基座的内壁轮廓，在装配时不需要额外增加导向套就可以直接卡入基座的预留卡槽内，减少了装配工序的零件数量。设计过程中首先确定的是弹簧的有效圈数，结合所需的复位扭矩值，匹配弹簧线材的直径，在满足扭矩输出要求的前提下，控制弹簧的整体外径，避免外径过大导致安装时需要扩大基座的开孔尺寸。

　　弹簧的螺旋段采用了等节距设计，保证受力时各圈的变形量均匀，不会出现局部圈距过小导致的并圈磨损问题，端部的弯折处做了平滑的圆弧过渡，没有尖锐的折角，避免弯折处出现应力集中，在长期反复交变载荷作用下发生断裂失效。两个延伸臂的末端没有做额外的挂钩折弯，而是采用直杆端面贴合受力构件的接触面，这种设计适合受力方向固定、摆动角度不超过45度的工作场景，相比带挂钩的弹簧，端部的应力集中系数更低，疲劳寿命更长。

　　在安装边界的考量上，弹簧的螺旋段内孔预留了足够的销轴配合间隙，销轴穿过弹簧内孔后，弹簧螺旋段的两端面与安装基座的侧壁之间预留了0.2mm的轴向间隙，避免工作过程中弹簧端面与基座侧壁发生摩擦卡顿。长端延伸臂的弯折弧度经过反复调整，在弹簧处于最大扭转角度时，延伸臂的外轮廓不会超出安装槽的边界，不会与外壳的内壁发生剐蹭；短端延伸臂的长度刚好卡入受力构件的卡槽内，不会因为长度过短导致工作时脱出，也不会因为长度过长占用额外的装配空间。

　　设计过程中还考虑了弹簧的受力变形轨迹，在弹簧从自由状态到最大工作扭转角的整个运动行程中，螺旋段的外径扩张量控制在0.1mm以内，不会因为扭转时外径胀大卡入周边零件的缝隙中。线材的选型匹配常规的弹簧钢材料特性，结构设计上没有特殊的加工难点，采用常规的数控弹簧机就可以完成绕制和端部弯折加工，不需要额外开发专用的成型工装，适合小批量的定制化生产需求。

　　不同于常规标准弹簧的对称结构，这种非对称成形弹簧的设计核心是在满足弹性扭矩输出的基础上，最大化适配已有的安装空间，不需要为了适配标准弹簧修改周边构件的结构，在旧设备的维修替换、小型定制化设备的结构设计中，能够有效压缩整体结构的体积，减少不必要的结构冗余。在建模过程中，螺旋扫描的轨迹线结合端部延伸臂的空间曲线做了连续相切处理，保证整个弹簧线材的中心线曲率连续，没有曲率突变的位置，还原实际加工时的线材弯曲形态，模型可以直接用于后续的装配干涉检查、机构运动仿真，也可以导出工程图用于弹簧的加工生产，在做有限元受力分析时，连续的曲线模型也能保证网格划分的质量，提高应力计算结果的准确性。
