金属质感立体徽标摆件结构设计

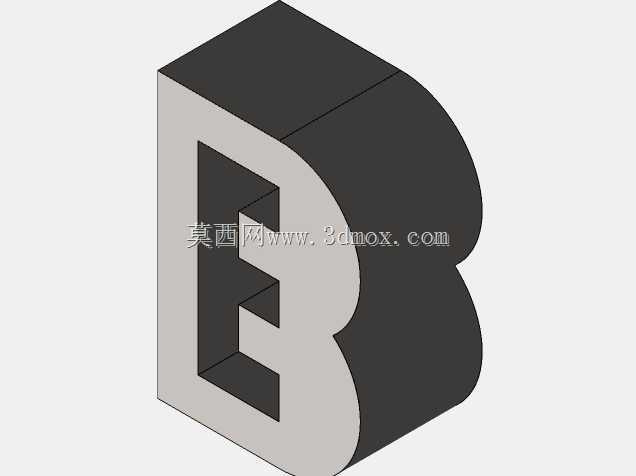

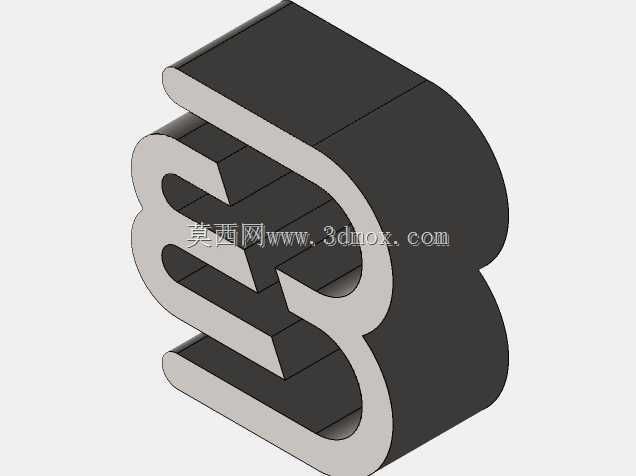

　　这类立体徽标摆件常应用于企业展厅陈列、商务纪念礼品、办公桌面装饰、展会品牌展示等场景，区别于平面印刷标识，立体结构的徽标能通过光影变化强化品牌视觉记忆点，在近距离展示场景中传递更具质感的品牌形象。从结构设计角度看，该徽标采用分体组合式结构，上部为标识主体造型，下部为承托底座，两部分通过定位止口配合实现装配，无需额外紧固件即可保证组合后的整体稳定性，同时也方便后期做表面分色处理。主体标识部分做了等厚拉伸加圆角过渡处理，所有外露棱边均采用R2-R3的圆角倒钝，既避免金属质感表面出现锐边反光不均的问题，也能消除摆件使用过程中的划伤风险，主体内部做了局部镂空减重设计，在不破坏外部视觉完整性的前提下，降低整体重量，减少底座的承重负荷，

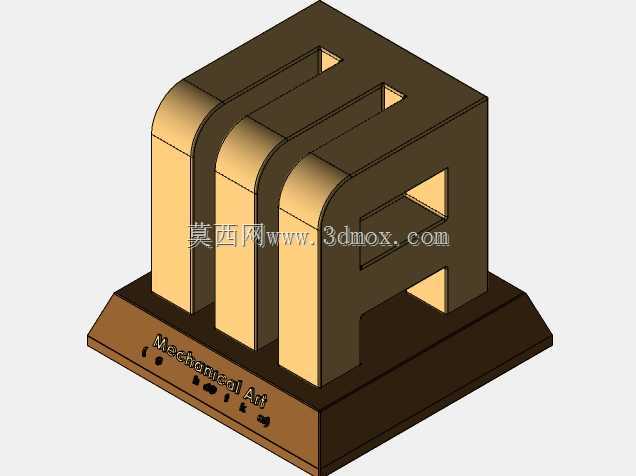

　　同时也能节省实体加工的材料消耗。底座采用梯形台结构，下底面尺寸大于上部主体的安装接触面，通过增大支撑面提升放置稳定性，底座上表面预留与主体底部轮廓匹配的定位凹槽，装配时主体可直接嵌入凹槽定位，凹槽深度控制在5mm，既保证定位精度，也不会因凹槽过深导致主体装配后出现视觉上的“下陷”感，底座侧面预留了平面区域，可用于蚀刻品牌文字或纪念内容，该区域做了0.2mm的下沉处理，蚀刻后文字不会因日常擦拭出现磨损。设计过程中首先确定整体的视觉比例，主体高度与底座高度比例控制在3:1，整体重心落在底座中心垂直轴线上，避免放置时出现倾翻风险，主体的壁厚统一设置为4mm，保证结构刚性的同时，不会因壁厚过大导致注塑或3D打印过程中出现缩痕缺陷，

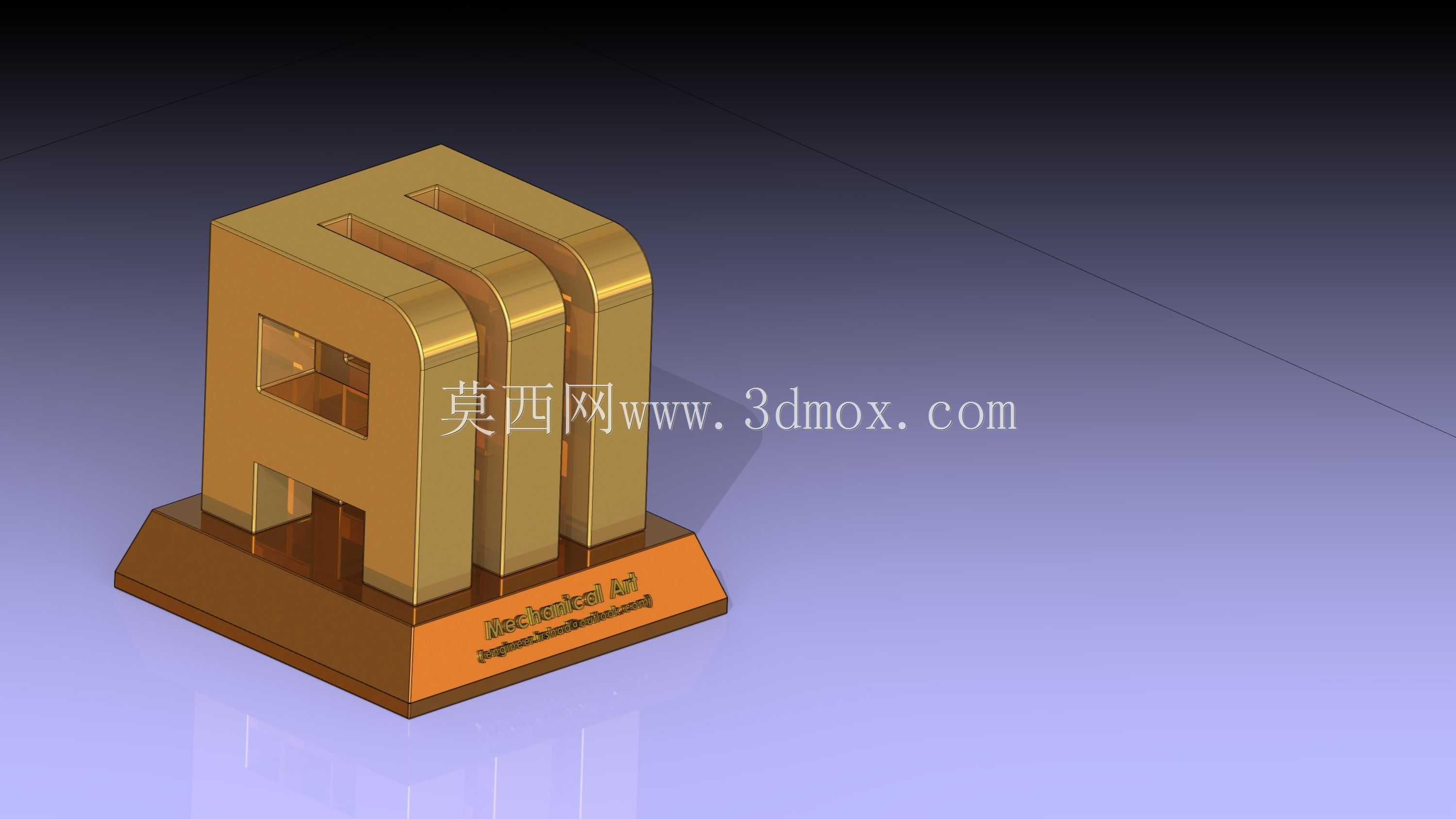

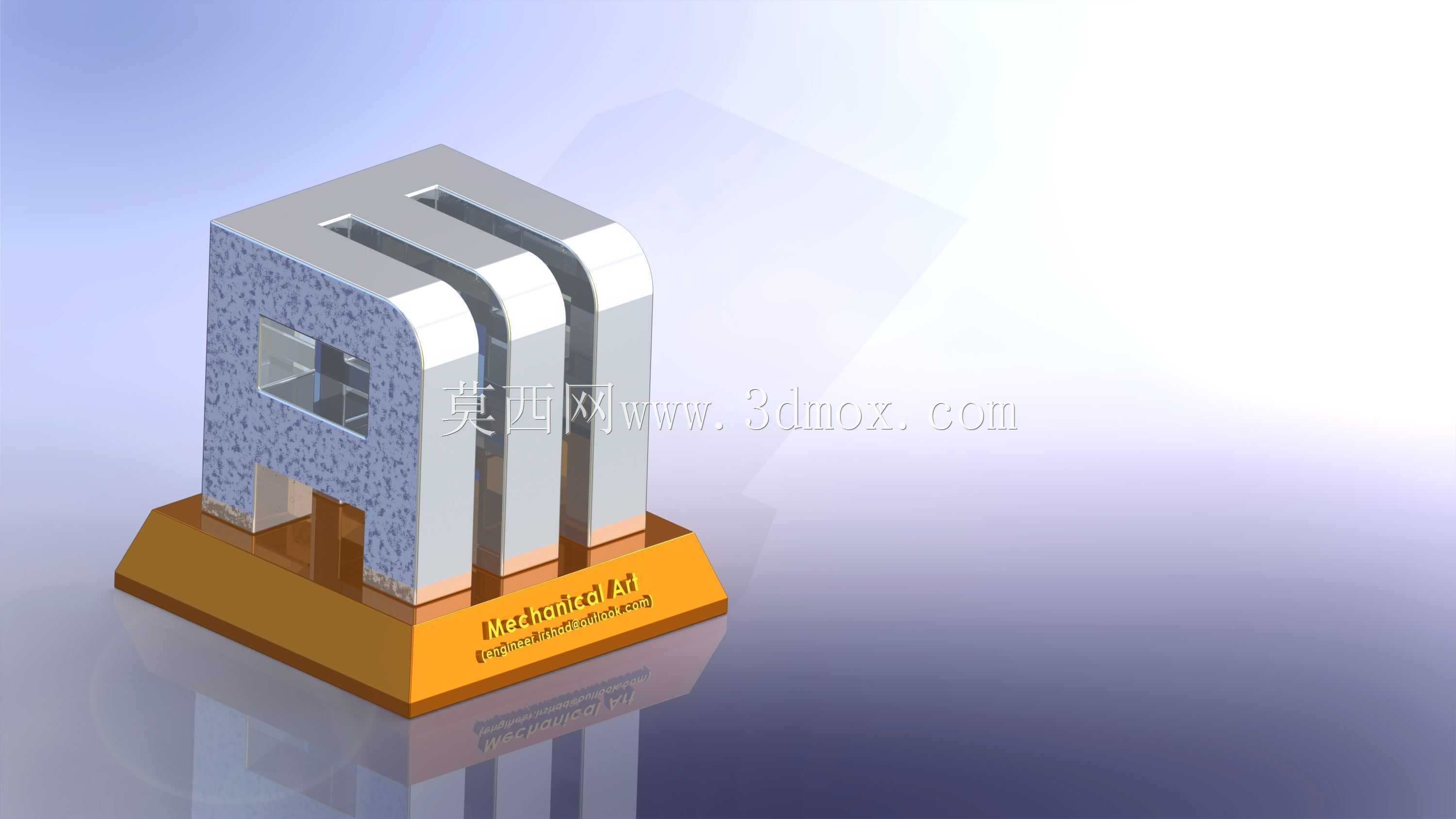

　　所有相邻面的过渡均采用G1连续曲率，保证金属质感渲染或后续抛光加工时表面顺滑无折痕。安装边界方面，该摆件整体占地尺寸控制在120mm*100mm范围内，适合放置于常规办公桌、展示台的平面上，无需额外安装固定结构，依靠自身重量即可保持稳定，底部可粘贴防滑绒垫，避免划伤放置台面同时增大摩擦力，降低意外碰落的风险。从功能特性上看，该结构既满足视觉展示需求，也兼顾了加工可行性，不管是采用3D打印做小批量定制，还是采用压铸工艺做批量生产，该结构都无需复杂的抽芯结构，模具开模难度低，生产良率高，表面处理可根据需求选择镀金、喷塑、阳极氧化等不同工艺，适配不同档次的应用场景。结构设计时还考虑了不同加工工艺的公差适配，定位止口的配合间隙设置为0.

　　1mm，既保证装配时的顺畅度，也不会因间隙过大出现组合后松动晃动感，主体的镂空结构做了内壁拔模处理，拔模角度设置为1.5度，适配模具生产的脱模需求，若采用CNC加工方式，该拔模角度也不会影响加工走刀路径。整体造型没有采用复杂的曲面结构，所有特征均为规则拉伸与布尔运算生成，建模过程中特征树逻辑清晰，方便后续根据需求调整标识的文字内容或整体尺寸，缩放时可通过参数化驱动直接调整整体比例，无需重新构建基础特征。
