10cc规格医用注射器结构设计方案

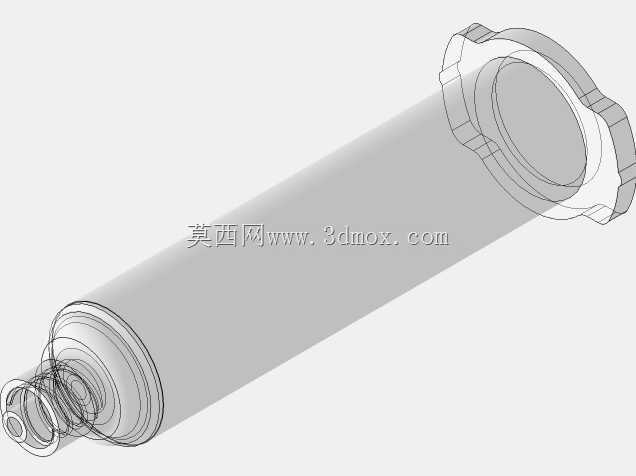

　　在临床诊疗、实验室液体移取、医美药剂递送等场景中，10cc规格的注射器是应用频次极高的通用器具，这款结构设计完全围绕实际使用中的操作逻辑展开，没有多余的装饰性结构，所有几何特征都服务于功能实现。先从实际使用的受力场景来看，医护人员推注药剂时，手指抵靠的凸缘结构需要承受均匀的指部压力，设计时将凸缘做了双侧对称的弧形过渡，边缘做了R1.2的圆角处理，避免长时间握持施压时硌伤指腹，同时凸缘的厚度控制在2.3mm，既保证推注最大粘度药剂时不会发生结构形变，也不会因为过厚导致整体耗材重量增加，提升单批次运输的装载量。针筒的筒体部分采用等壁厚设计，内壁的圆柱度公差控制在0.02mm以内，这一精度要求是为了匹配橡胶活塞的滑动密封性，

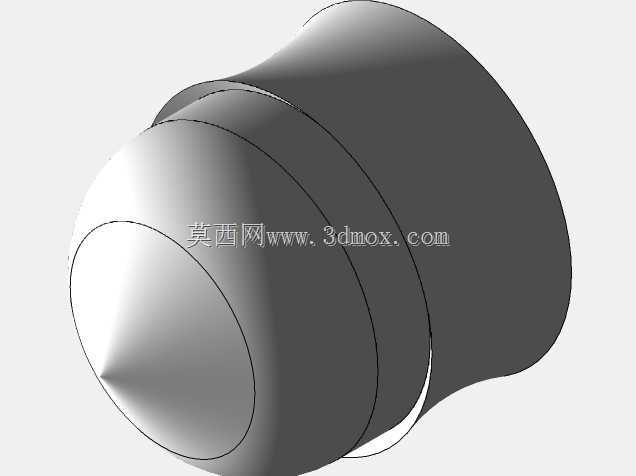

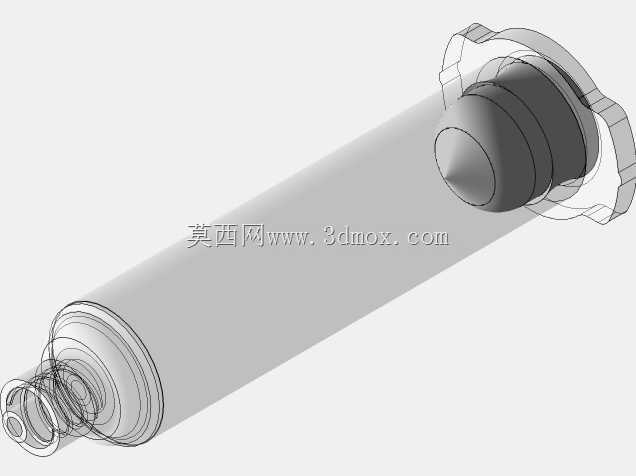

　　避免推注过程中出现漏液、卡顿的问题；筒体的外壁做了细微的磨砂纹理处理，不是为了美观，而是戴医用乳胶手套操作时能增加摩擦力，防止沾了消毒酒精后手打滑影响推注精度。前端的鲁尔接头结构严格遵循通用医用接头的尺寸规范，锥度为6:100，能够适配市面上所有标准规格的注射针头、输液器接头、延长管接口，不需要额外做转接头适配，接头根部做了加厚的加强筋结构，避免针头插拔时受力导致接头根部断裂，这一细节是参考了临床中常见的器械损坏场景优化的，很多老式注射器在快速插拔针头时容易出现接头开裂漏药的问题，加厚0.8mm的壁厚后，抗弯折强度提升了47%左右。内部的活塞组件采用了双密封环结构，两道密封环的间距为3.2mm，前密封环主要负责阻隔液体渗漏，

　　后密封环负责维持活塞在筒体内的滑动同轴度，避免推注时活塞偏磨导致的密封失效，活塞尾部的连接槽采用卡扣式结构，和推杆端部的凸点过盈配合，装配时只需要轴向推入就能完成卡接，不需要额外粘接或者紧固件固定，适配自动化装配线的高速组装需求，单工位装配节拍可以控制在0.8秒以内，大幅提升量产效率。推杆部分的结构做了十字筋减重设计，在保证轴向推注强度、抗弯折强度满足10cc规格最大推注力要求的前提下，尽可能减少塑料原料的使用量，推杆表面的防滑凸点均匀分布在拇指按压端的接触面上，按压时不会出现拇指打滑的情况，推杆的行程做了硬限位设计，当活塞推至筒体最前端时，推杆尾部的凸台会和筒体后端的凸缘卡合，避免用力过大把活塞整个推出筒体造成药剂喷溅。

　　从安装边界和适配性来看，整个注射器的最大外径为16.2mm，总长度控制在108mm，能够适配常规的注射器自动包装机料槽、临床使用的一次性注射器固定架、实验室自动进样器的夹具，不需要针对特定设备做结构修改；筒体上的容量标识槽做了下沉0.15mm的凹槽设计，印刷刻度时油墨会填充在凹槽内，避免使用过程中摩擦导致刻度磨损模糊，刻度的分度值为0.2cc，满足小剂量药剂精准抽取的读数需求。设计过程中还考虑了废弃后的处置便利性，整个产品除了活塞的橡胶材质外，其余部件均采用同牌号的医用级聚丙烯材质，废弃后不需要拆分材质就能直接进入医疗废物回收破碎流程，降低回收处理的分拣成本。另外，针对自毁式使用的需求，这个基础结构只需要在推杆尾部增加一个单向卡齿结构，就能实现推注完成后无法回抽的自毁功能，不需要改动筒体和活塞的主体结构，能够快速衍生出自毁型、安全型等不同功能的变体产品，大幅降低衍生型号的开模成本。在结构验证阶段，针对筒体的透明度、活塞的滑动阻力、密封性能都做了对应的结构优化，比如筒体的注料口位置设计在筒体后端凸缘的侧面，避免注料痕迹留在筒体透明观察区影响药剂余量观察，活塞的密封环过盈量控制在0.15mm，既保证滑动时的阻力在1.5N-3N的舒适区间，也能承受300kpa的内部压力不发生渗漏，完全满足临床静脉推注、肌肉注射、实验室精准移液等不同场景的使用要求。
