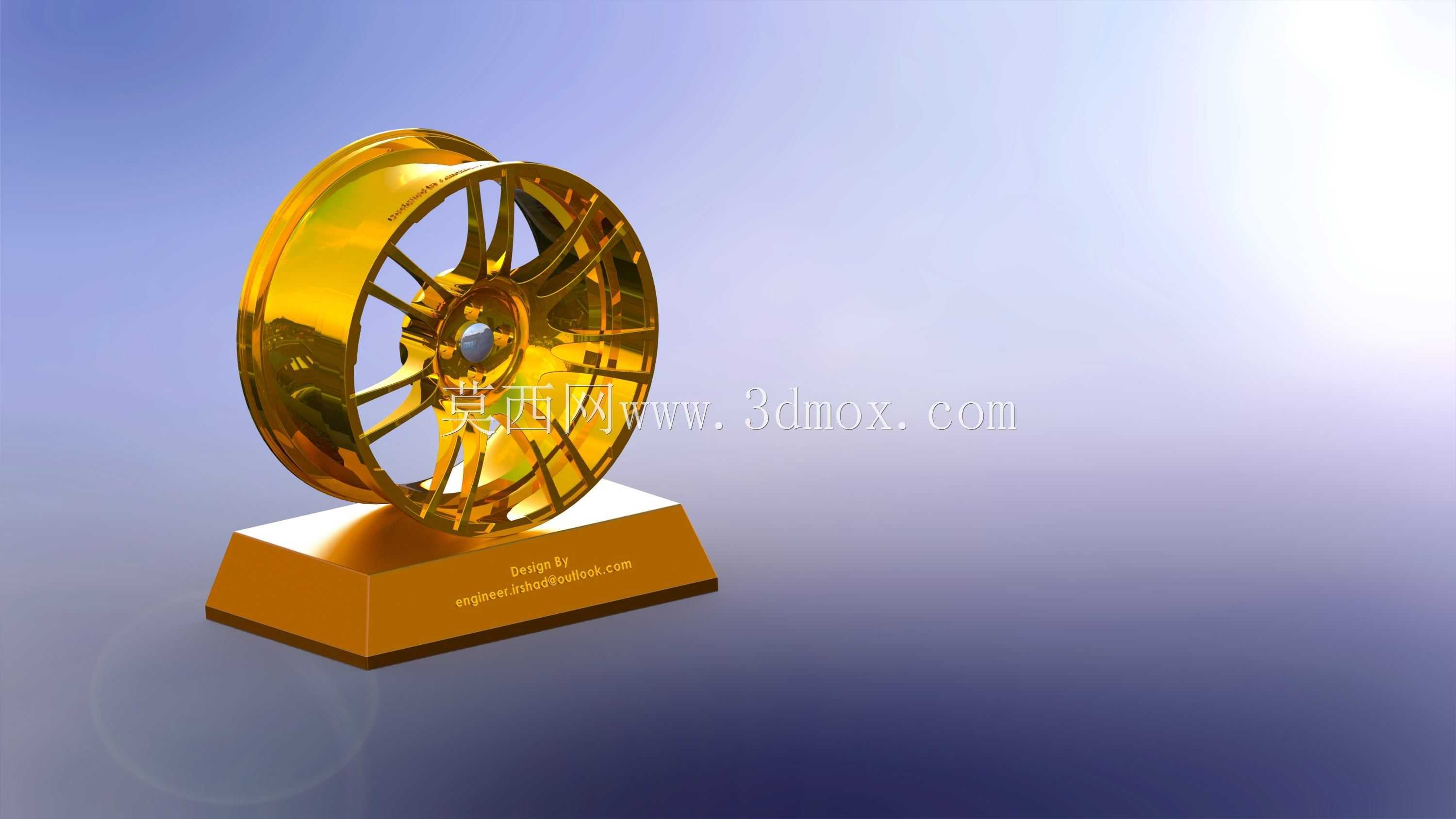

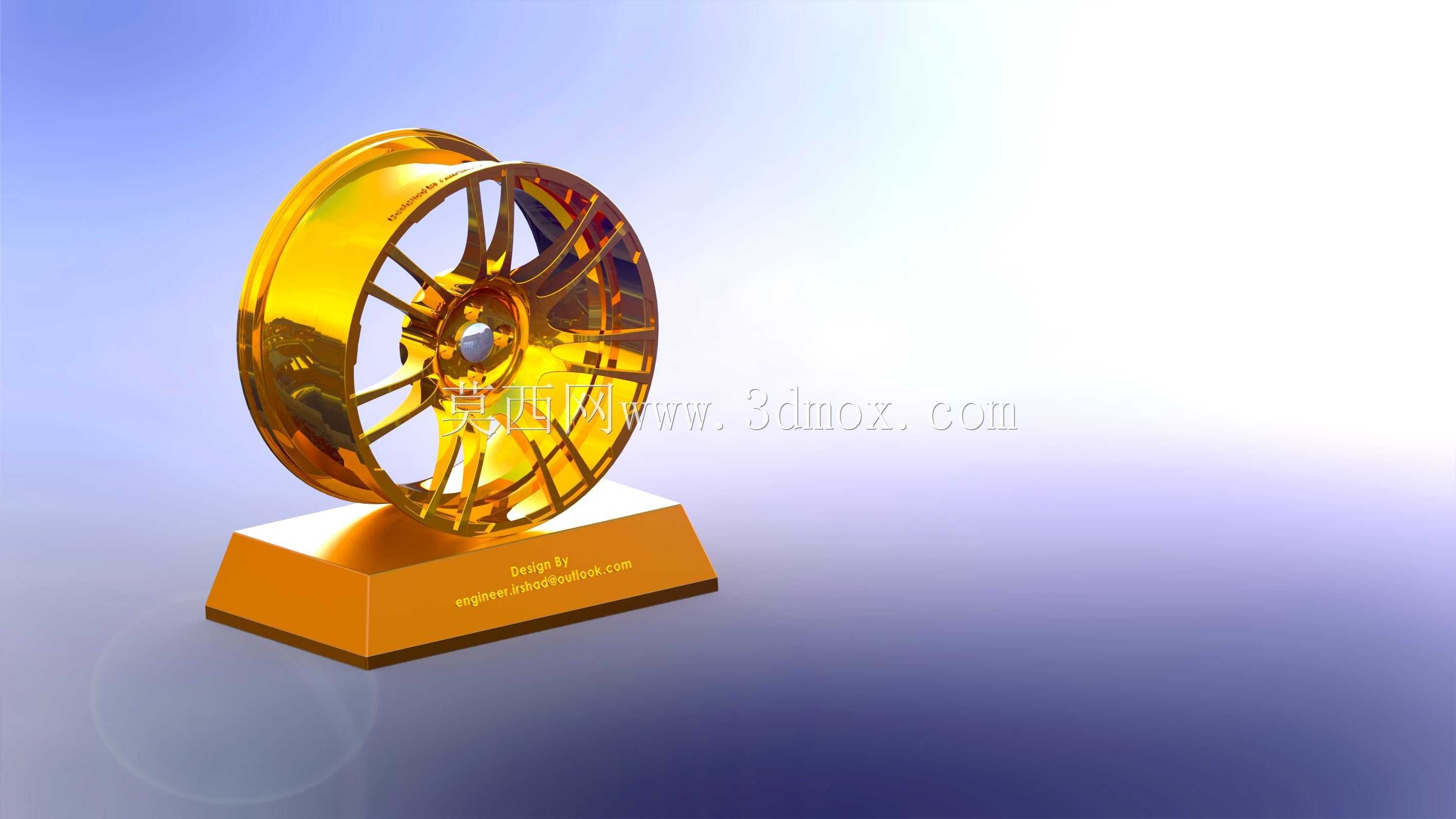

乘用车多辐条轻量化铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心承载件，这次的轮辋结构，首先要卡准乘用车的安装边界——PCD节圆直径匹配常规五孔乘用车型的安装孔位，中心孔直径适配多数家用前驱、四驱车型的轴头配合尺寸，轮辋宽度J值对应常规17寸轮胎的装配范围，偏距ET值预留出刹车卡钳的避让空间，避免装车后出现卡滞、摩擦的问题。

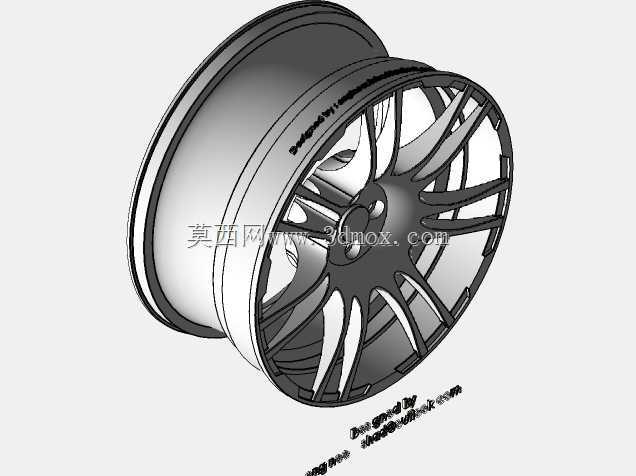

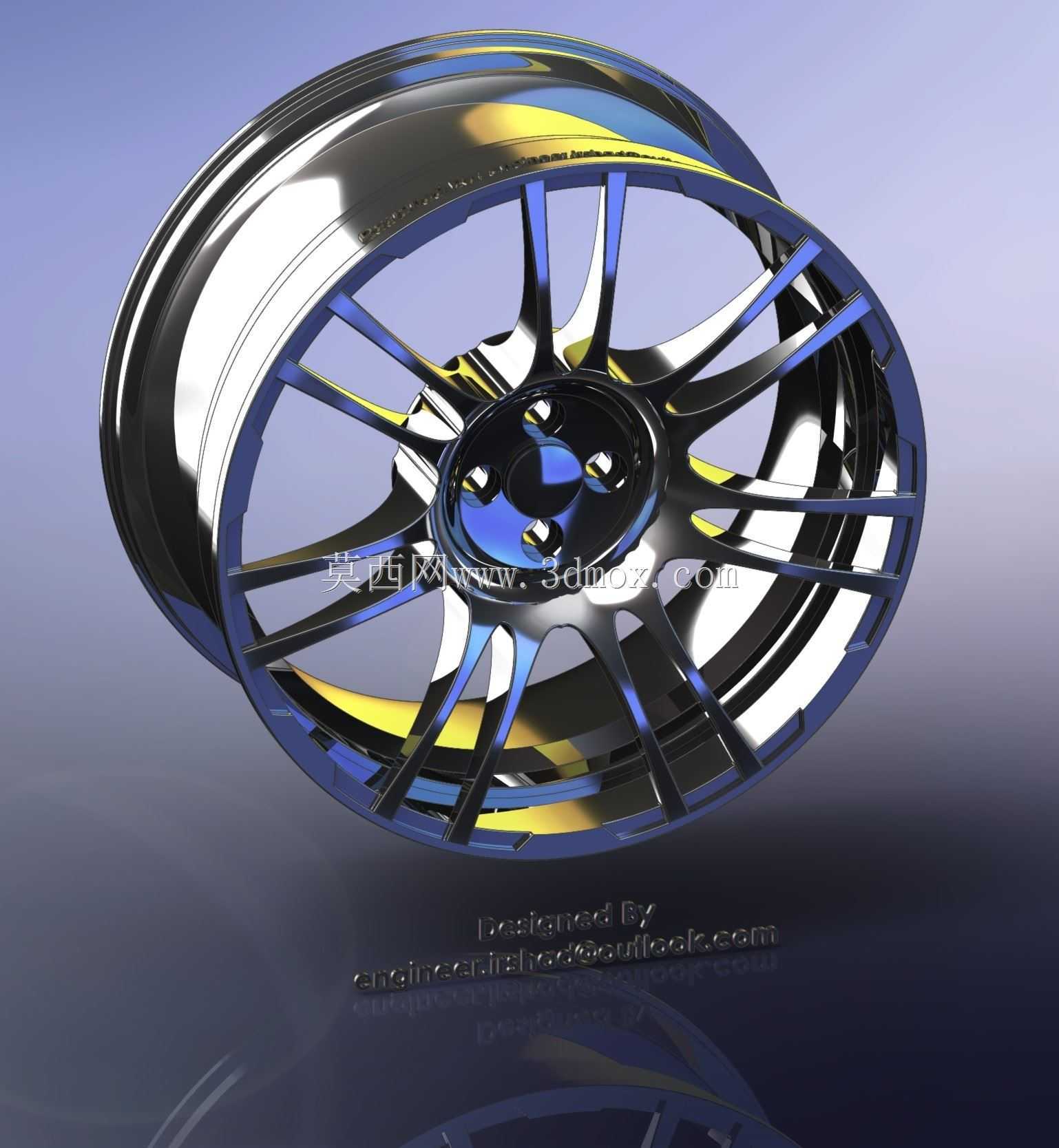

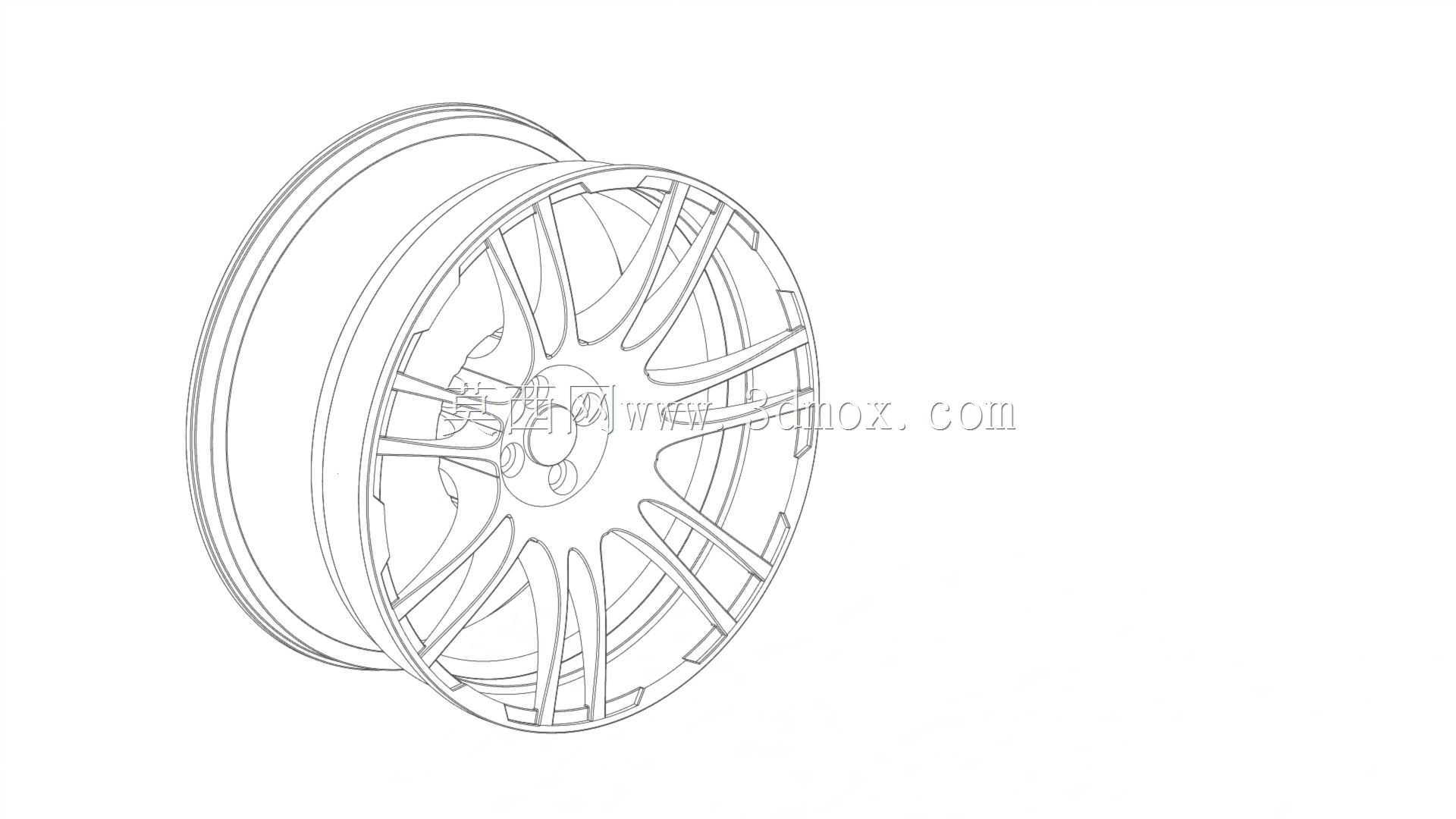

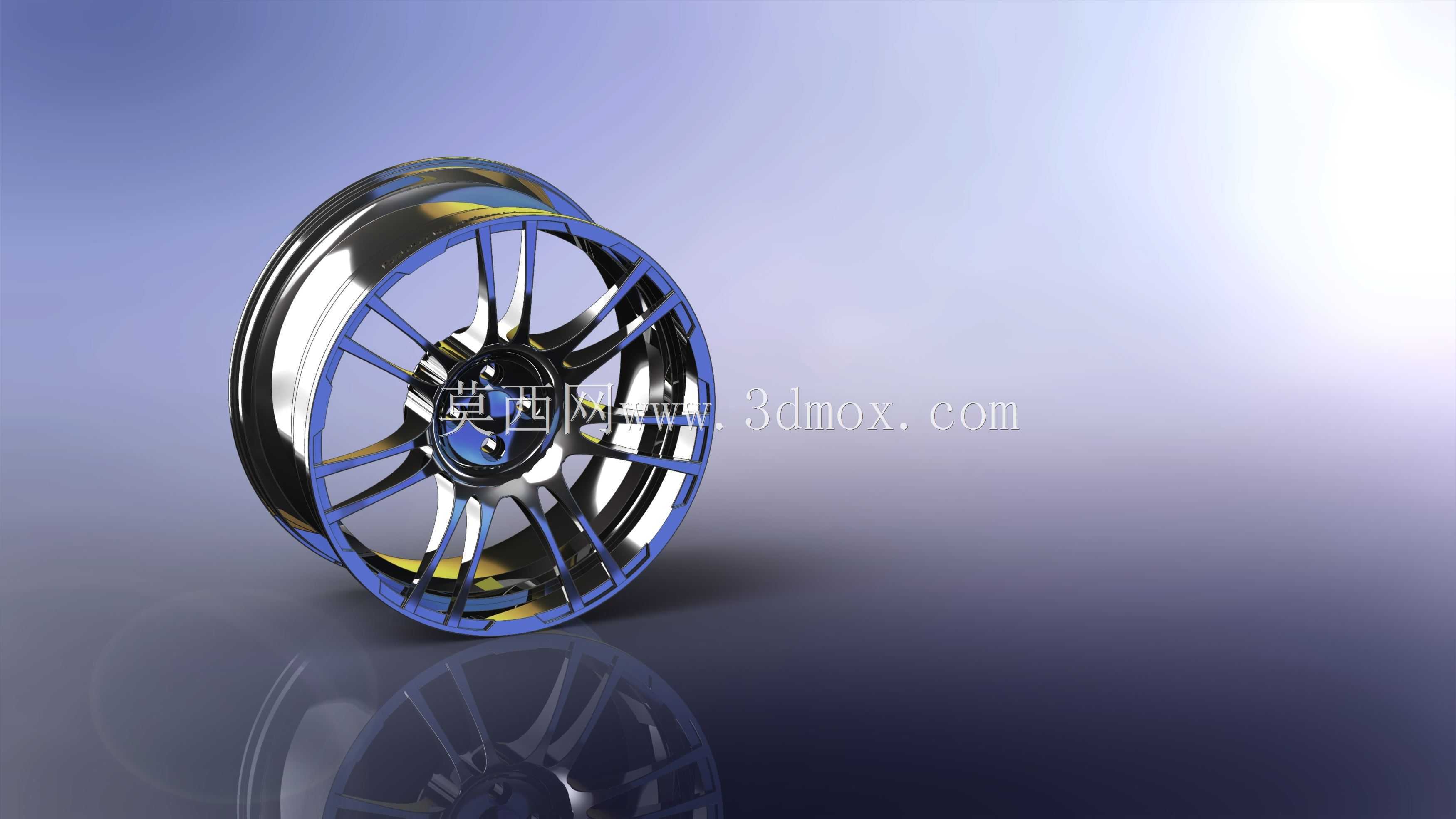

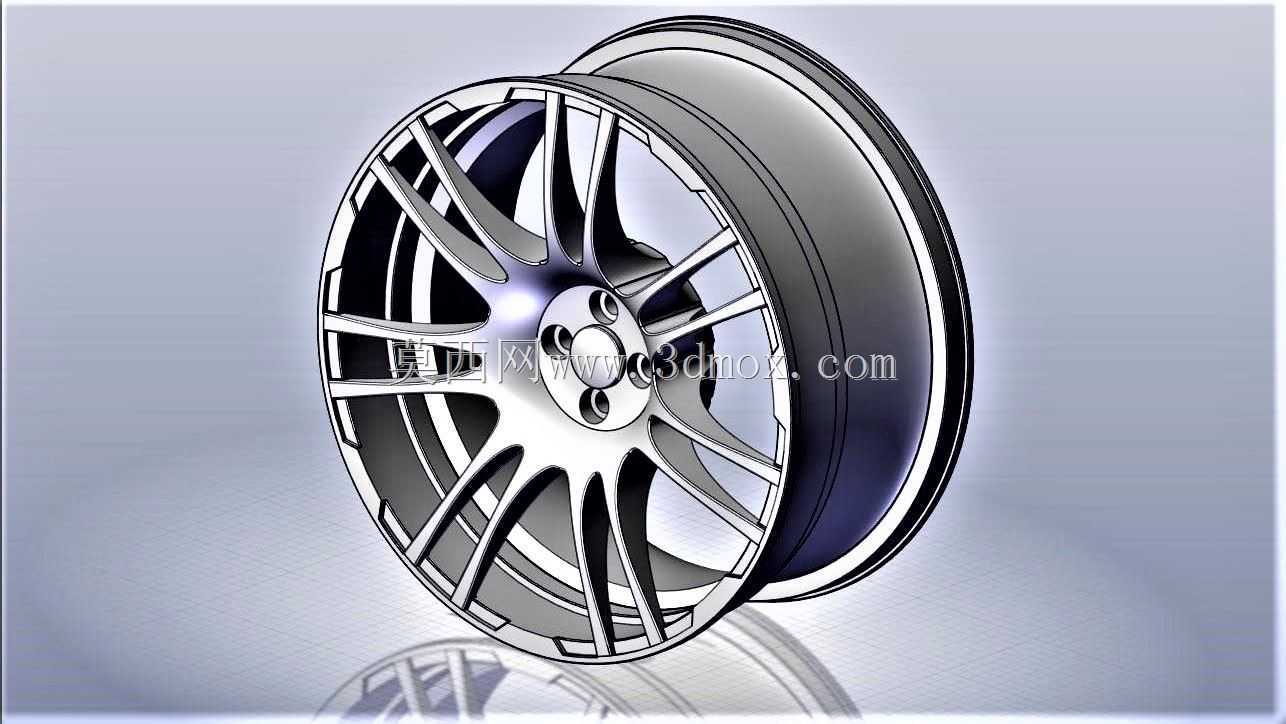

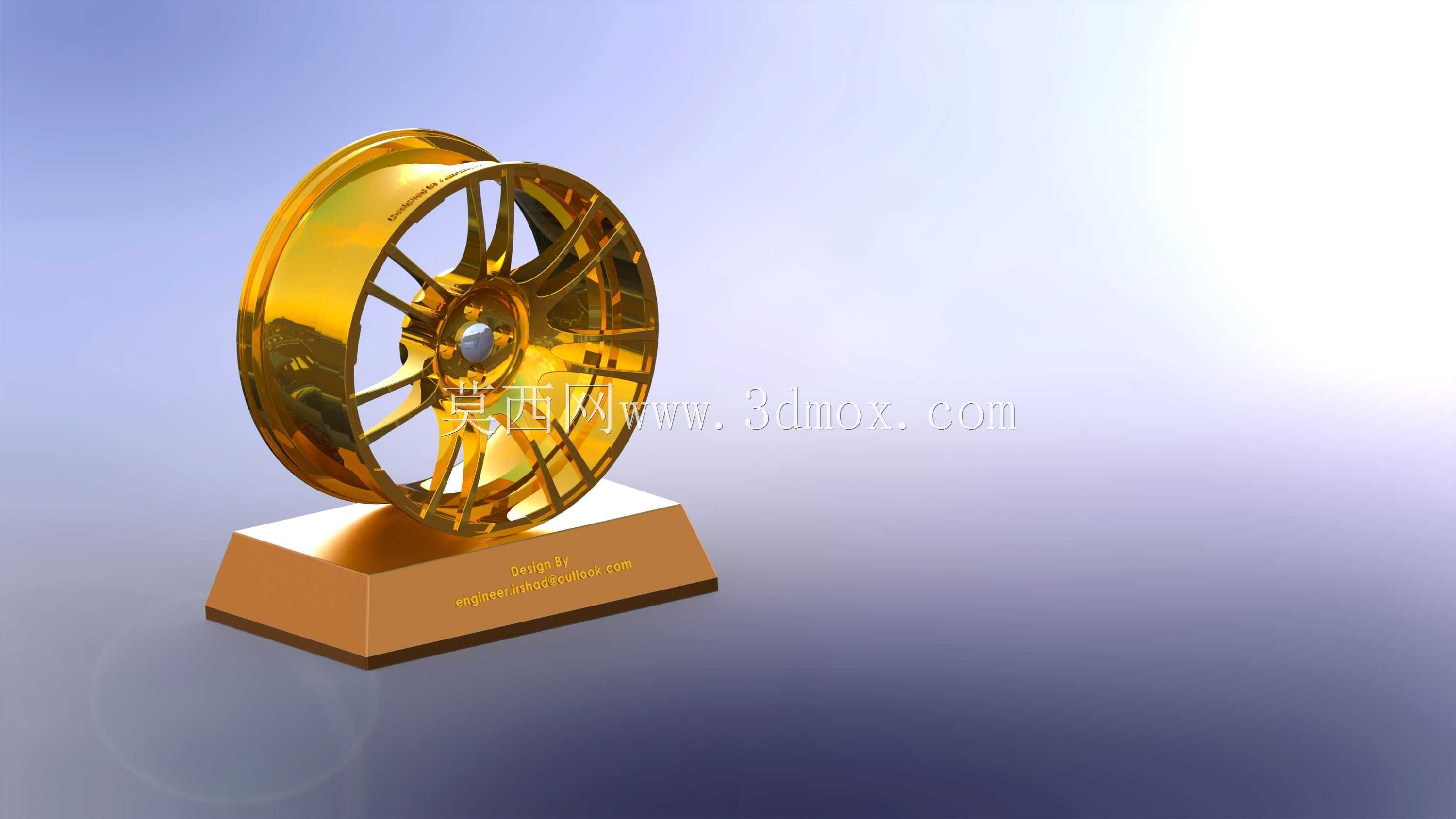

　　从实际应用场景看，这类轮毂主要面向家用乘用车的日常铺装路面行驶，也能覆盖轻度非铺装路面的承载需求，设计时首先要平衡三个核心需求：一是行驶过程中的承载可靠性，二是簧下质量的轻量化控制，三是装车后的外观适配性。轮辐采用多辐条分叉式结构，不是单纯为了造型好看，每根辐条的受力路径都做了顺向梳理：从轮毂安装盘的螺栓孔位出发，辐条截面做渐变式设计，靠近中心安装座的位置截面厚度更大，用来承接轴头传递的扭矩、以及过颠簸路面时的冲击载荷，往轮辋边缘延伸的过程中截面逐步收窄，在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料厚度，实现簧下质量的降低——簧下质量每减少1kg，对整车操控响应、悬挂滤震表现的提升，远高于簧上质量减重5kg的效果，这也是底盘部件设计里的核心共识。

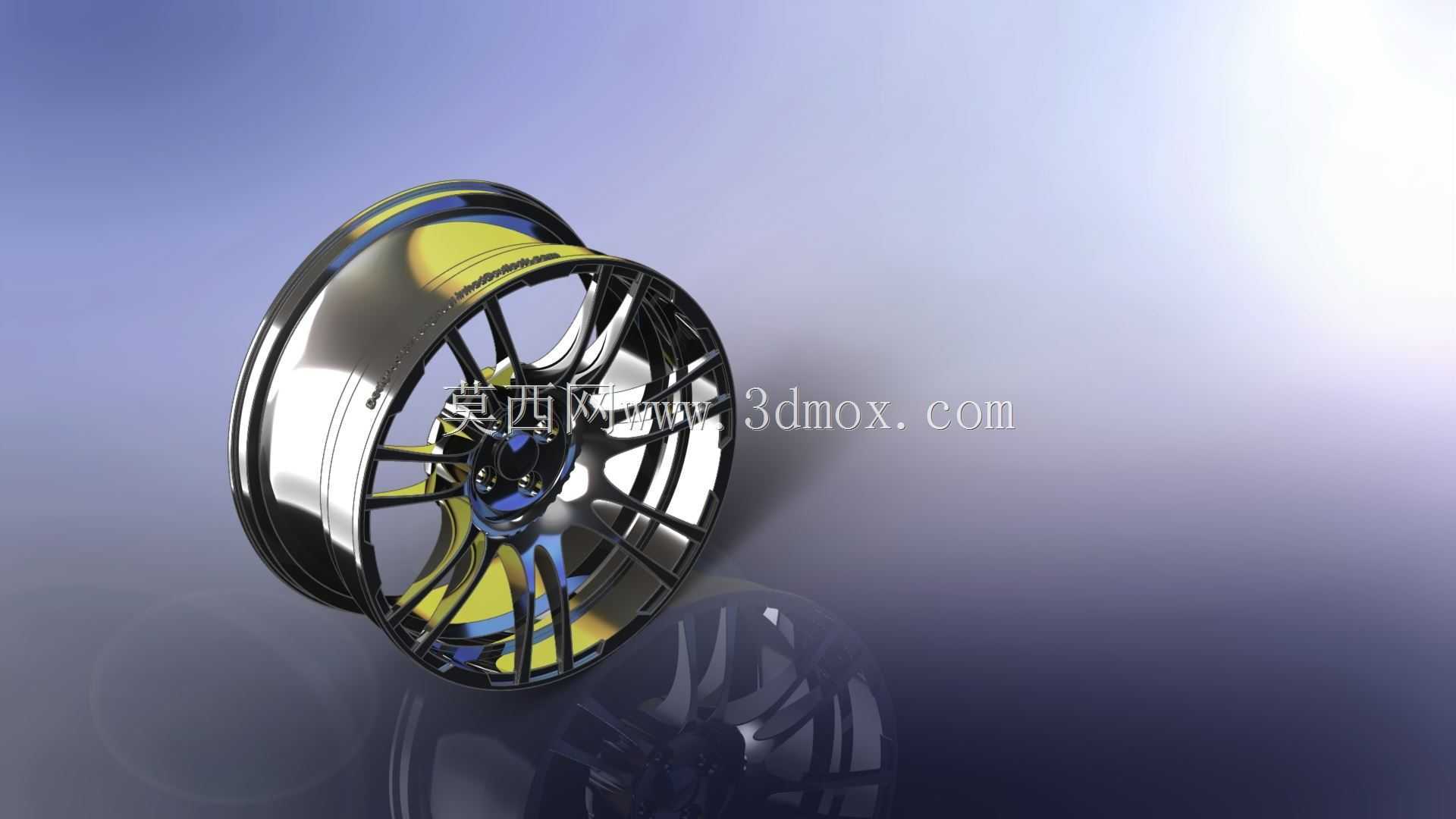

　　轮辋部分的结构完全贴合轮胎装配的工艺要求，轮缘位置做了标准的凸缘设计，用来卡住轮胎胎圈，避免车辆急加速、急变道时轮胎出现脱圈风险；胎圈座的锥度严格匹配民用真空胎的配合角度，保证轮胎充气后密封可靠性，不需要额外加装内胎就能满足胎压承载要求；轮辋内部预留了气门嘴的安装孔位，位置避开辐条的遮挡区域，方便后续充气、胎压监测传感器的安装维护。

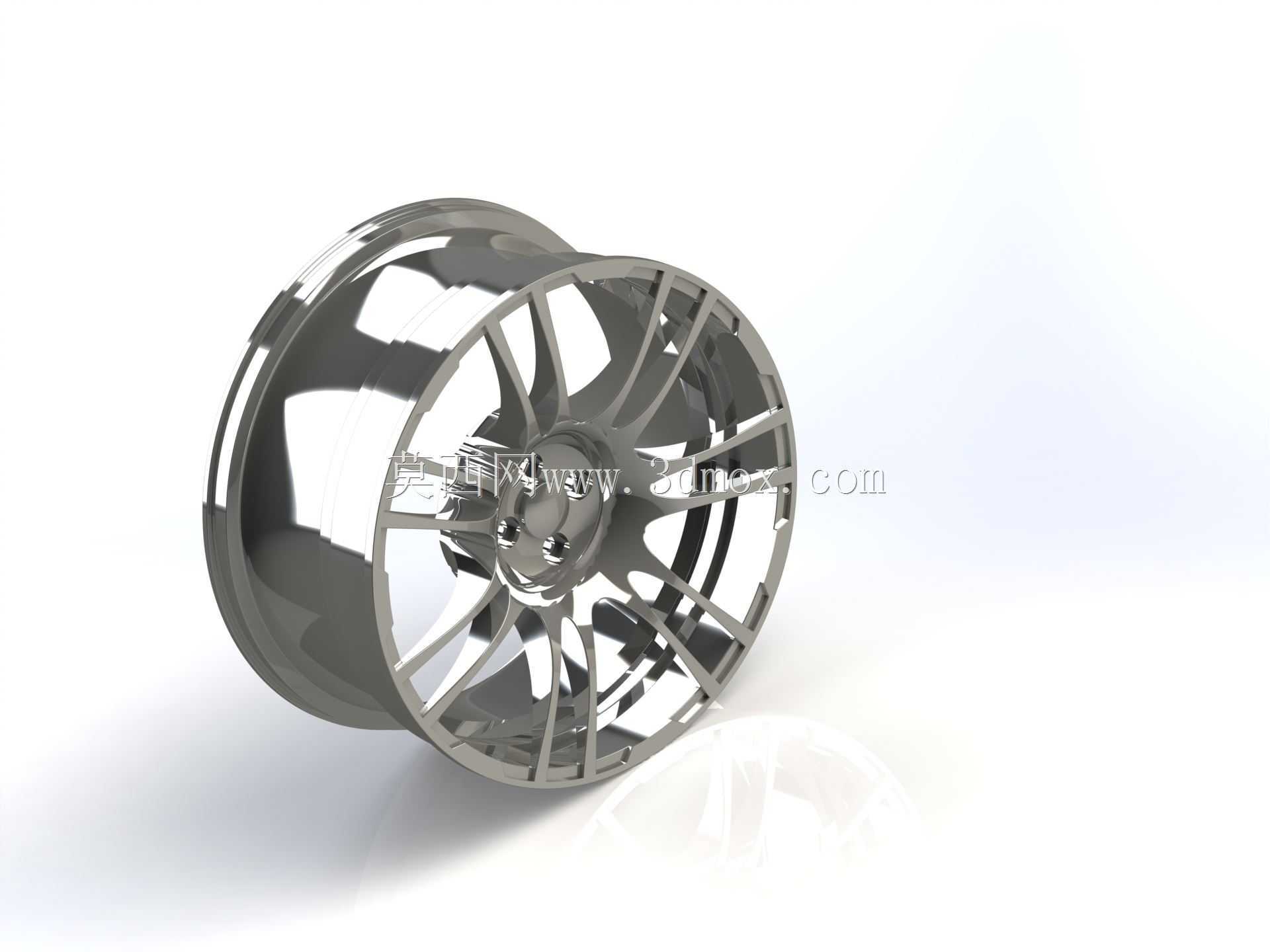

　　设计过程中，安装盘的结合面做了全平面度的公差预留，这个面是轮毂和轴头、刹车盘的贴合面，如果平面度超差，装车后高速行驶很容易出现方向盘抖动的问题，建模时特意把这个面的加工余量、配合公差做了明确的结构区分，螺栓孔的位置做了沉孔设计，让轮毂螺栓安装后头部不突出安装面，避免和轮毂装饰盖产生干涉。轮辐背面做了不等厚的加强筋结构，在辐条和轮辋的连接位置做了圆弧过渡，完全避免直角应力集中的问题——很多轮毂断裂失效的位置，都出现在辐条和轮辋的连接转角处，大圆弧过渡能把行驶中的冲击载荷均匀分散到整个轮辋环向结构上，不会出现局部应力过载的情况。

　　另外，轮辐的镂空区域尺寸也做了边界控制，镂空间隙既保证了刹车系统的散热通风需求——车辆连续制动时，刹车卡钳、刹车盘产生的热量能通过辐条间隙快速流通散出，避免制动热衰减；同时也不会因为镂空过大导致辐条整体刚性不足，日常行驶中遇到路面小石子飞溅，也不会轻易磕碰到辐条内部的刹车结构。轮辋的整体径向圆跳动、端面圆跳动的结构基准，都以中心安装孔为基准轴做了同轴度约束，保证后续机加工、动平衡工序的基准统一，减少装车后动平衡块的添加量，提升高速行驶的稳定性。

　　从安装适配性上，这个轮毂的结构避开了大卡钳改装的干涉边界，原厂单活塞、常规四活塞卡钳都能在不加装垫片的前提下直接装配，轮辋内侧的预留空间足够容纳刹车盘的通风道结构，不会出现刹车盘摩擦轮辋内壁的问题。表面的造型分色区域，也对应了实际量产时的表面处理工艺分界，亮面抛光区域和涂装区域的结构台阶做了预留，方便后续喷涂、抛光工序的定位，不需要额外做遮蔽治具就能实现分色效果，降低量产的工艺成本。
