汽车车门多连杆式铰链传动结构设计

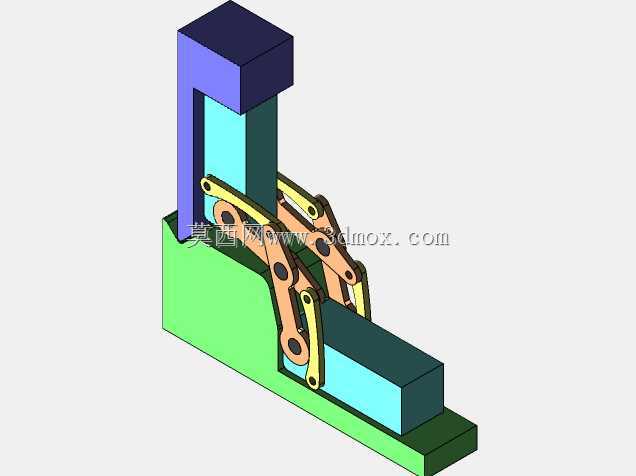

　　在乘用车车门系统的开发环节中，铰链作为连接车门与侧围的核心承载部件，其运动轨迹设计直接决定了车门开启的顺畅度、密封面贴合精度以及上下车的通行空间，传统合页式铰链受限于单转轴的运动特性，开启过程中车门Z向与Y向的位移轨迹固定，很难兼顾窄车位开启防刮、大角度开门通行便利性以及车门与侧围、翼子板的间隙匹配要求，多连杆式铰链结构正是为解决这类痛点开发的传动方案。这套多杆铰链结构采用四组以上的连杆构件搭配铰接销轴组成空间连杆机构，区别于传统单转轴铰链的定轴转动特性，多连杆的组合运动可以让车门在开启过程中实现先外移再转动的复合轨迹，当车门处于初始关闭状态时，整套连杆机构处于收拢锁止位置，各连杆贴合车门与侧围的安装腔体内，

　　不会额外占用侧围A柱下方的布置空间，适配多数紧凑型乘用车的侧围钣金腔体尺寸，安装面的固定孔位采用沿竖直方向排布的两组通孔设计，可直接通过螺栓固定在侧围的铰链加强板上，车门侧的安装支座则预留了三个呈三角形分布的固定点，保证车门连接的刚性，避免长期使用后出现铰链下沉导致的密封间隙不均问题。从实际应用场景来看，这类多连杆铰链多用于对开门车型、紧凑型SUV以及部分高端轿车的前门配置中，当车辆停放在狭窄车位，两侧车辆间距较小时，传统铰链开启时车门边角会直接向外侧扫出，很容易刮擦相邻车辆的漆面，而这套多杆机构在开启初始的30度范围内，会先带动车门整体向车身外侧平移25-30mm的距离，让车门的密封唇边先脱离侧围的止口边，

　　之后再随连杆转动完成开门动作，整个开启过程中车门的外板边缘不会与翼子板、侧围外板发生运动干涉，最小开启安全间距比传统铰链降低40%左右，大幅提升窄车位的使用便利性。在功能特性上，整套连杆的铰接点都采用了衬套过盈配合的设计，连杆主体采用高强度冲压钢板焊接成型，关键受力的摆臂厚度达到3.5mm，可承受1200N以上的垂向载荷，满足车门满载（包含内饰板、玻璃、升降器重量约35kg）状态下10万次开关循环的疲劳寿命要求，机构的运动限位集成在最长的一组驱动连杆上，当车门开启到最大设计角度68度时，连杆上的限位凸台会与支座上的缓冲块接触，避免开启角度过大拉坏车门线束。设计过程中需要重点校核各连杆的运动包络面，

　　在三维建模阶段需要对每一个开启角度下的连杆位置做干涉检查，尤其是要避开侧围内的线束过孔、隔音棉粘贴区域以及车门侧的玻璃升降器导轨安装位，整套机构收拢状态下的整体厚度控制在52mm以内，可完全隐藏在侧围的铰链装饰盖内部，不会影响车身外观的整体性；安装边界上，侧围侧的安装面平面度要求控制在0.2mm以内，三个固定点的位置度公差不超过0.15mm，避免装配后出现机构卡滞、运动阻力过大的问题，铰接销轴的表面采用镀锌钝化处理，配合自润滑尼龙衬套，无需定期加注润滑脂即可保证长期使用的运动顺畅度，低温环境下也不会出现异响卡滞的问题。另外在运动学匹配上，连杆的长度参数经过多轮迭代优化，保证车门开启过程中密封条的压缩量均匀变化，不会出现局部拉扯导致的密封条过早老化问题，关闭状态下机构的各连杆处于力学死点附近，可在门锁锁止后提供足够的连接刚性，降低车辆行驶过程中车门的振动异响，相比传统铰链，这套多杆机构的运动轨迹可调整空间更大，通过改变不同连杆的长度配比，即可适配不同车型的车门曲率、安装位置以及开启角度要求，无需重新开发整套支座模具，能够大幅缩短新车型车门系统的开发周期，降低零部件的开发成本。
