可旋转式安防监控摄像设备结构设计

　　在商用楼宇公共区域、工业厂区周界、社区出入口等需要持续视觉采集的场景中，固定视角的摄像设备往往存在监控盲区，无法覆盖大角度范围的监测需求，带旋转调节功能的安防摄像机就是为解决这一实际痛点开发的前端采集设备。这类设备的核心用途是通过可控的水平、俯仰角度调整，实现单台设备对大范围区域的动态监控覆盖，减少同区域内的设备布点数量，降低整体安防系统的布线与运维成本。

　　从功能特性来看，该款旋转摄像机的结构分为前端成像模组、中部旋转云台、后端固定安装座三个核心部分。前端成像模组内置镜头、感光元件与红外补光组件，外壳做了圆弧过渡处理，既可以减少户外使用时的风阻，也能避免棱角积灰积水，提升长期户外使用的可靠性；中部云台是实现角度调节的核心结构，内置水平回转与俯仰摆动的传动组件，水平方向可实现接近360度的连续回转，俯仰方向可在负15度到正90度的范围内调整角度，能够覆盖从地面近距离到高空远距离的全范围视野，传动结构做了阻尼优化，调整过程无卡顿、无虚位，到位后不会出现视角偏移；后端安装座预留了标准的壁挂、吊装适配接口，可直接匹配市面通用的监控支架，无需额外加工转接件。

　　设计过程中，首先要考虑的是户外使用的防护需求，所有壳体拼接处都设计了密封胶圈的安装槽位，装配后可达到IP66级别的防护能力，能够抵御暴雨天气的淋溅与日常粉尘侵入，内部电子元件的安装位都预留了导热硅胶片的贴附空间，可将工作产生的热量传导至金属外壳散出，避免夏季高温环境下设备过热宕机。传动部分的齿轮组选用耐磨POM材质，既保证传动精度，又能降低转动过程中的噪音，不会在安静的办公、居住场景中产生干扰异响。走线方式采用中空回转结构设计，所有连接线缆都从云台转轴内部穿过，避免转动过程中线缆被拉扯磨损，大幅提升设备的使用寿命。

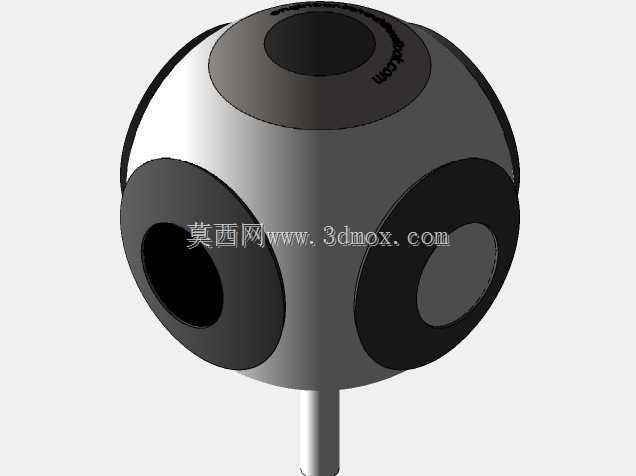

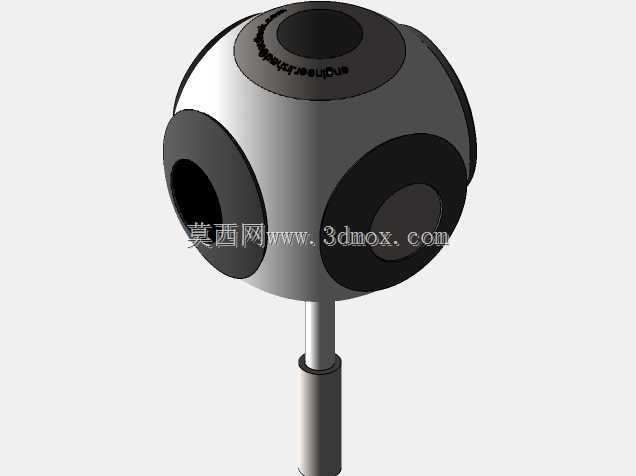

　　外形尺寸方面，整机不含安装支架的长度控制在160mm以内，最大直径为85mm，整体体积小巧，安装后不会过于突兀，适配不同装修风格的场景。安装边界上，壁挂安装时需要预留至少120mm的后方操作空间，方便后期维护时拆装设备、调整接线；吊装时需要保证安装面的承重能力不低于5kg，避免设备长期使用后出现脱落风险；设备镜头前端距离遮挡物的距离需要大于300mm，避免遮挡物进入监控视野形成盲区，同时要避开强光源直射位置，防止强光长期照射损伤感光元件。在结构建模过程中，所有配合面都做了公差匹配设计，壳体之间的止口配合公差控制在0.1mm以内，既方便装配，又能保证密封性能，转轴部分的轴承位公差按照基孔制7级精度设计，保证转动顺畅无旷量。
