SMT胶带塑料薄膜剥离滚轮结构

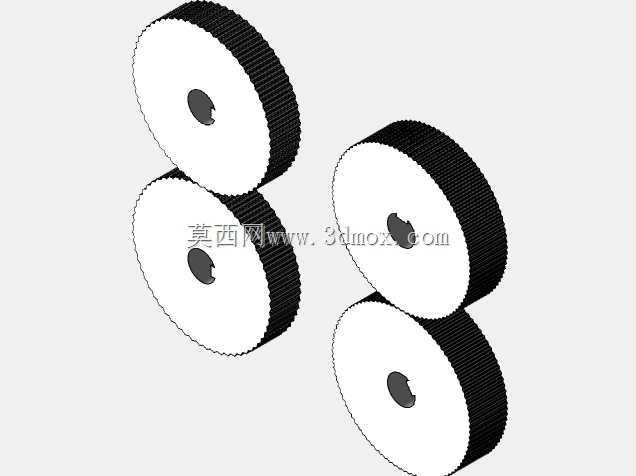

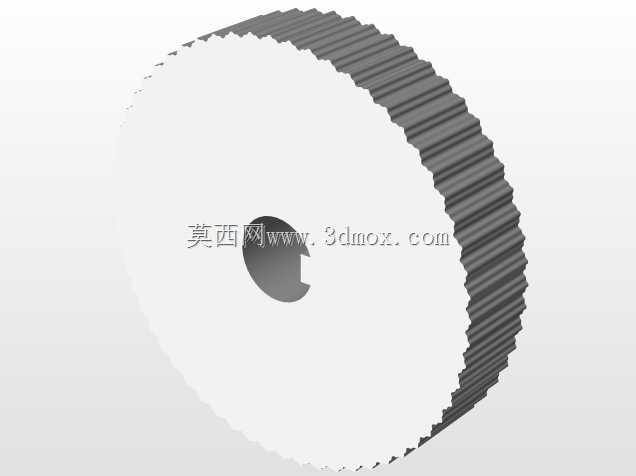

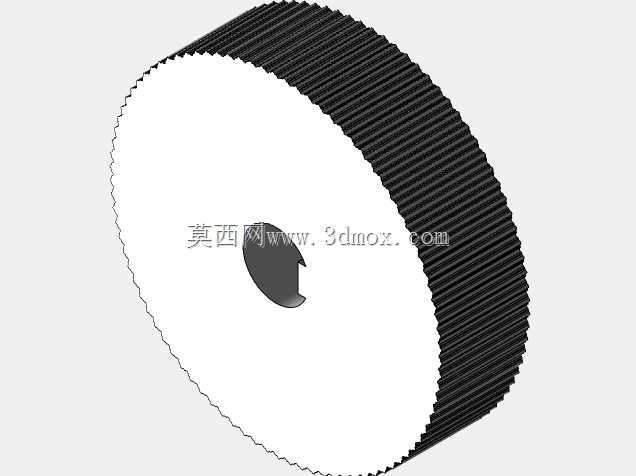

　　在电子制造SMT产线的贴装前段工序中，载带表层覆盖的塑料防护薄膜需要在供料过程中稳定剥离，才能保证后续吸嘴精准拾取载带内的贴片元器件，这款剥离滚轮正是为该工况设计的专用执行零件。不同于普通传动滚轮的光面设计，该轮体外周加工有连续的细密齿形结构，齿形的齿距、齿高参数完全匹配常用SMT载带的封膜压合纹理，工作时轮体随供料机构同步转动，齿面嵌入封膜与载带的压合缝隙处，通过齿面的摩擦力带动封膜以恒定张力从载带表面分离，避免剥离过程中封膜拉扯断裂、或是剥离不彻底导致元器件被封膜带起移位的问题。轮体中心设计有带单侧缺口的D型安装孔，该结构直接与供料器的驱动轴配合，缺口位置卡接轴上的定位销，无需额外键连接即可传递扭矩，既简化了装配流程，

　　也能避免长期正反转启停过程中孔轴配合出现打滑，保证轮体转动角度与供料节拍完全同步。轮体的轴向宽度覆盖了8mm到32mm全系列常用SMT载带的宽度范围，单款轮体即可适配多规格供料器的使用需求，减少产线备件的种类与库存压力。从设计逻辑来看，轮体采用了大直径薄幅的结构设计，较大的外径可以在相同转动角速度下获得更高的线速度，匹配高速贴片机的供料节拍，薄幅结构则能减少轮体自身的转动惯量，降低供料电机的负载，同时避免轮体过宽与载带边缘发生剐蹭。轮体的两个端面做了倒角处理，去除机加工产生的锐边毛刺，防止装配或维护过程中划伤操作人员，也避免锐边剐蹭封膜造成薄膜破损。齿形的齿顶做了微小的圆角处理，不会在剥离过程中刺穿塑料薄膜，

　　保证剥离后的封膜能够完整收卷，不会产生薄膜碎屑掉落在载带或PCB板上造成焊接缺陷。安装边界方面，该轮体的中心孔直径适配行业通用的供料器驱动轴尺寸，安装时仅需将轮体推入驱动轴到位，通过轴端的卡簧即可完成轴向固定，无需额外的紧固件，拆装更换耗时不超过十秒，能够满足产线快速换型、故障快速排查的需求。轮体的外圆径向跳动公差控制在0.02mm以内，保证转动过程中齿面与载带封膜的接触压力恒定，不会出现压力忽大忽小导致的剥离张力波动，避免封膜被拉断或是剥离后封膜回弹重新覆盖载带腔室。在实际产线应用中，这款剥离滚轮可以适配包括纸质载带、塑料载带在内的多种SMT载带类型，无论是0402、0201等小型阻容元件的载带，还是SOP、

　　QFP等集成电路封装的宽幅载带，都能实现稳定的薄膜剥离效果，剥离后的封膜张力保持恒定，能够顺畅导入供料器的废膜收卷机构，不会出现废膜缠绕、卡滞的问题。轮体采用耐磨工程塑料一体加工成型，自身具备良好的自润滑特性，长期与塑料薄膜摩擦不会产生明显的磨损，也不会因为摩擦产生静电吸附微小的贴片元件，适配电子制造车间的ESD防护要求，无需额外做表面抗静电处理即可满足使用标准。不同于传统的金属剥离轮，工程塑料材质的轮体在与载带接触时不会刮伤载带边缘，也不会产生金属碎屑污染PCB板面，能够有效降低SMT工序的焊接不良率。
