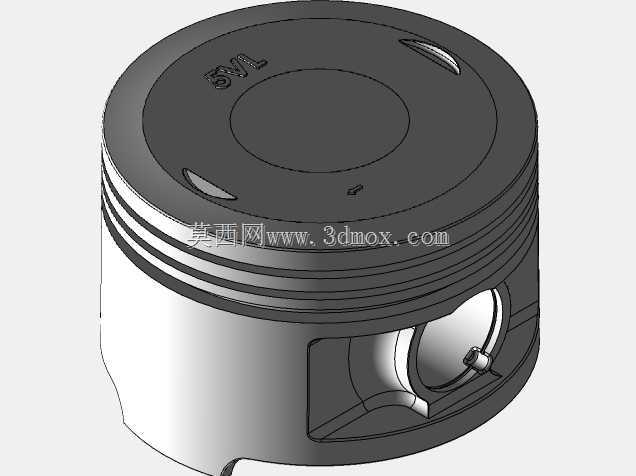

雅马哈YBR-125ESD摩托车活塞结构设计

　　在小排量通勤摩托车的动力总成开发中，活塞作为发动机核心往复运动部件，直接决定了整机的动力输出平顺性、燃油经济性与服役寿命，雅马哈YBR-125ESD作为主打民用通勤的经典车型，其活塞设计需要兼顾日常代步场景下的低转速扭矩输出、频繁启停的耐磨性能，以及长时间运行的热稳定性。这款活塞的设计首先围绕125cc排量单缸风冷发动机的工况边界展开，日常使用中发动机转速大多覆盖2000-7000rpm区间，偶尔急加速会突破9000rpm，因此活塞的重量控制、热膨胀匹配、裙部型线设计都需要适配这类高频往复的运动特性。从结构设计逻辑来看，活塞顶部采用适配这款车型燃烧室形状的凹坑设计，压缩比控制在原厂标定的区间内，保证混合气在压缩行程中形成合理的涡流，

　　提升燃烧效率，避免出现爆震、燃烧不充分等问题；顶部边缘的避阀坑深度经过反复校核，确保进排气门最大升程时不会与活塞发生运动干涉，同时避阀坑的圆角过渡做了优化，减少应力集中，避免高负荷下顶部出现开裂风险。活塞环槽的设计采用三道环结构，两道气环一道油环，环槽的宽度、深度以及平面度公差都严格匹配原厂活塞环的参数，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成烧机油问题，环槽的侧面粗糙度做了针对性控制，保证活塞环在槽内可以随工况灵活浮动，同时不会因为间隙过大造成泵油效应。活塞销孔的位置经过偏心设计，偏移量经过多轮动力学仿真验证，

　　有效降低活塞在做功行程换向时对气缸壁的敲击噪声，这也是民用通勤车型提升NVH表现的关键设计点，销孔内部的衬套过盈量、表面粗糙度都做了匹配设计，保证活塞销在工作温度下可以自由转动，同时不会出现松旷异响。活塞裙部的型线采用中凸变椭圆设计，常温下的椭圆度、裙部母线的凸点位置都经过热变形仿真计算，确保发动机达到工作温度时，裙部与气缸壁的接触面积均匀，不会出现局部接触造成的拉缸问题，裙部表面的石墨涂层预留了设计余量，降低冷启动阶段的磨损，因为日常通勤场景中短途冷机行驶占比很高，冷启动磨损是活塞失效的主要诱因之一。安装边界方面，这款活塞的总高、压缩高、活塞销直径都严格匹配原厂气缸体、连杆小头的尺寸参数，装配时活塞销与连杆小头的配合间隙、

　　活塞与气缸壁的配缸间隙都控制在合理公差范围内，既不会因为间隙过小造成热态下活塞卡滞，也不会因为间隙过大造成敲缸、窜气问题。在实际使用场景中，这款活塞需要承受燃烧室最高超过1000摄氏度的瞬时高温，以及做功行程中数吨的爆发压力，因此材料选型上采用高硅铝合金配方，硅元素的添加比例经过优化，既提升了材料的高温强度、降低热膨胀系数，也保证了材料的铸造工艺性与加工性能，活塞内部的加强筋布置在销座与活塞顶部之间，把爆发压力均匀传递到活塞销上，避免局部应力过大造成销座开裂。很多维修场景中替换副厂活塞容易出现的早期磨损、拉缸、烧机油问题，大多是因为配缸间隙控制不当、裙部型线设计不合理、环槽加工精度不足导致的，这款活塞的设计完全对标原厂零部件的参数要求，从结构尺寸到细节处理都覆盖了日常使用中的各类工况，不管是原厂发动机大修替换，还是小排量发动机的改装参考，都能提供准确的结构参考，建模过程中对每一处圆角、每一段型线的参数都做了还原，能够直接用于工程校核、维修测绘以及相关的教学演示场景。
