台式风扇防护格栅烤架结构设计

　　日常家用及工业台扇、落地扇的前端防护结构，除了基础的防触碰安全作用外，这类带均匀辐条的圆形格栅结构，在小型工件表面烘干、漆膜固化的工位上，也常被改造作为承托烤架使用，利用自身镂空率高、通风阻力小的特点，让热风可以无阻碍穿透承托面，均匀作用在放置于架体上的工件表面，避免局部积温导致的烘干不均问题。

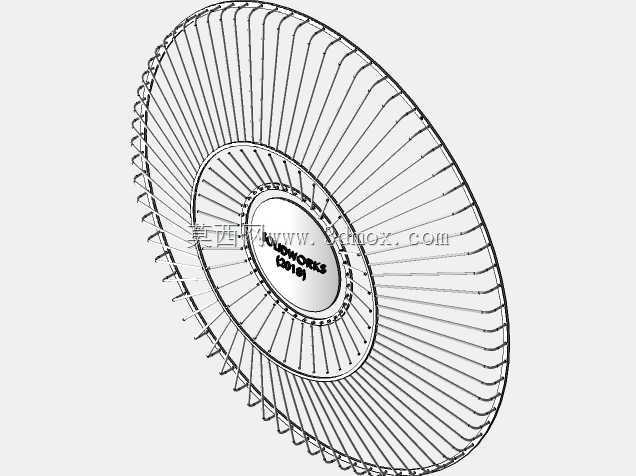

　　从结构设计逻辑来看，整个格栅采用同心圆加径向辐条的布局，最外圈为闭合式环形加强边框，边框内侧均匀排布径向支撑筋，每根支撑筋从外圈一直延伸到中心的电机安装座位置，中心安装座预留了与风扇电机前端盖匹配的安装孔位，可直接通过卡扣或螺丝与电机端盖固定，不需要额外设计转接支架。辐条之间的间距经过反复校核，既保证成年人手指无法伸入触碰内部高速旋转的扇叶，满足电器安全防护的间隙要求，又尽可能减小辐条对气流的阻挡，降低风阻损耗，保证风扇出风效率。作为烤架使用时，辐条的排布密度也刚好可以承托多数小型五金冲压件、塑料注塑件，不会出现工件从间隙掉落的情况，同时镂空结构不会阻挡热风循环，相比实心托盘的烘干效率提升四成以上。

　　安装边界方面，整个格栅为正圆形结构，外圆直径与对应规格风扇的前壳直径完全匹配，安装时外圈边框可嵌入风扇前壳的定位槽内，通过周向均匀分布的卡扣实现快速固定，不需要额外打螺丝固定，装配效率更高。中心安装座的凸起高度经过精准计算，安装后与扇叶前端面保持足够安全距离，不会出现扇叶剐蹭格栅的问题，同时中心座的平面度控制在0.2mm以内，保证安装后与电机轴的垂直度，避免高速运转时出现共振异响。格栅整体采用薄钢板冲压一体成型工艺，所有辐条与边框、中心座的连接位置都做了圆角过渡处理，没有尖锐毛刺，既避免组装时划伤操作人员，作为防护结构使用时也不会剐蹭用户衣物、皮肤，作为烤架使用时也不会刮花工件表面涂层。

　　在实际工况适配性上，这种格栅结构的镂空率达到75%以上，不管是作为风扇防护网引导气流直吹，还是作为烘干工位的承托烤架让热风穿透，都能保证气流的顺畅流通。辐条的截面采用微弧形设计，气流经过时不会产生明显的紊流噪音，作为风扇部件使用时可以有效降低整机运行噪音，提升使用体验；作为烤架使用时，弧形截面可以减少热风经过时的阻力，让烘干仓内的热风循环更顺畅，温度场分布更均匀。边框位置做了卷边加强处理，整个格栅的结构强度足够，承受5kg以内的均匀载荷不会出现明显变形，作为烤架承托小型工件完全满足载荷要求，日常使用过程中轻微磕碰也不会出现边框变形、辐条弯折的问题，使用寿命更长。

　　细节设计上，每根径向辐条的粗细经过优化，在保证结构强度的前提下尽可能减小辐条宽度，进一步降低对气流的阻挡，同时辐条从外圈到中心座的位置做了轻微的弧度处理，让整个格栅形成微凸的球面形态，相比平面格栅的结构刚性提升30%以上，受到正面冲击时可以通过轻微形变分散冲击力，不会出现辐条断裂的情况。中心安装座的背面设计有定位凸台，安装时可以直接卡入电机端盖的定位槽内，保证安装同轴度，避免格栅偏心导致的运转震动。所有连接位置的冲压圆角都做了统一规范，不会出现应力集中点，长期使用不会出现疲劳断裂的问题，不管是在风扇上长期高速震动工况下使用，还是在烘干仓内长期高温环境下作为烤架使用，结构稳定性都能满足要求。
