曲面放样成型家用餐用汤匙结构设计

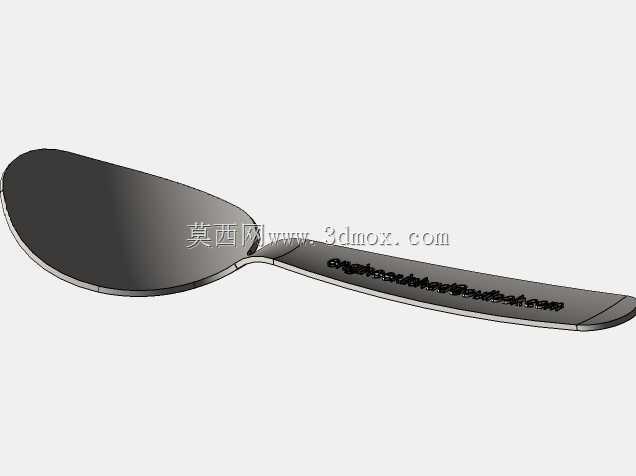

　　日常餐饮场景里的手持饭匙，看似结构简单，实则在曲面建模阶段需要兼顾握持手感、盛取容量与成型工艺的多重要求，很多刚接触曲面建模的工程师容易忽略使用端的实际边界，做出来的模型要么勺头弧度太浅盛取流食容易洒漏，要么手柄过渡生硬长时间握持硌手，甚至在后续做注塑模拆分的时候出现倒扣无法顺利脱模的问题。这次的饭匙结构设计，从实际使用的边界条件倒推建模逻辑，没有采用常规的实体拉伸切除思路，而是全程依托曲面放样命令完成整体型面构建，首先要确定的是几个关键截面的轮廓参数：勺头盛取区域的最宽处控制在40mm左右，深度按照日常盛取米饭、流食的需求设置为12mm，这个深度既能保证单次盛取的容量足够，又不会因为勺腔过深导致入口时碰到鼻梁，符合普通人日常进食的动作幅度。手柄部分从勺头尾部开始做平滑过渡，整体长度控制在130mm，握持段的截面做椭圆化处理，长轴方向贴合手指握持的自然弧度，不会出现棱角硌手的问题，手柄末端做轻微的加宽处理，避免放置在餐盘边缘的时候容易滑落。建模过程中，放样命令的引导线设置是核心要点，不能直接把几个截面生硬连接，要沿着勺头到手柄的受力方向设置三条连续引导线，分别对应勺体的上边缘轮廓、底部承托轮廓以及侧面过渡轮廓，保证整个曲面的G2连续，不会出现局部的褶皱或者曲率突变，后续如果要做渲染或者模流分析，这种连续曲面也能避免网格划分出错。从实际应用场景来看，这类饭匙除了家用餐饮场景，也会配套在快餐餐具、户外便携餐具套装里，

　　所以设计的时候还要考虑堆叠收纳的边界，多个同型号饭匙叠放的时候，相邻两个的间隙控制在1.5mm左右，不会出现卡滞难以分离的问题，也不会因为间隙过大导致收纳占用过多空间。勺头的边缘做0.8mm的圆角过渡，既不会因为边缘太薄划伤嘴唇，也不会因为圆角过厚导致入口的异物感太强，同时这个厚度也匹配常规PP或者食品级不锈钢的冲压、注塑成型工艺要求，不会出现成型时边缘缺料或者冲压开裂的问题。很多新手在做这类薄壁餐具建模的时候，容易把壁厚设置得不均匀，勺头位置和手柄位置的壁厚差超过0.5mm，不管是注塑还是冲压都会出现变形问题，这次的设计在曲面放样完成后，采用等距曲面加厚的方式生成实体，整体壁厚均匀控制在1.2mm，既保证了结构强度，

　　正常握持施力的时候不会出现弯折变形，也不会因为壁厚过大导致材料浪费、成型冷却时间过长。另外还要考虑使用后的清洗需求，整个曲面没有任何死角或者凹槽结构，所有过渡位置的圆角都不小于R2，擦拭或者洗碗机清洗的时候都不会残留食物残渣，符合食品接触器具的卫生设计要求。从安装或者说配套的边界来看，这类饭匙如果是搭配便携餐具套装的话，手柄末端的宽度控制在15mm，刚好能卡入常规餐具收纳套的固定卡位，不会在收纳套内晃动产生异响；如果是作为商用餐饮的配套餐具，勺体的整体外形没有突出的卡扣或者异形结构，能够适配现有商用洗碗机的餐具篮格尺寸，批量清洗的时候不需要调整篮格卡位。建模阶段特意验证了脱模方向，整个勺体沿着手柄长度方向的拔模角度统一设置为1.

　　5度，没有任何侧凹或者倒扣结构，后续开模的时候不需要做滑块抽芯结构，能直接简化模具结构，降低量产的模具成本。曲面放样的时候特意调整了引导线的曲率变化，勺头底部的承托面做了轻微的平面化处理，当饭匙平放在桌面的时候，接触面积足够大，不会出现一碰就倾倒的问题，之前接触过不少同类型的模型，勺头底部全是圆弧面，放在桌面上稍微受力就会翻倒，实际使用体验很差，这次的设计特意在放样的截面轮廓里给勺头底部预留了3mm宽度的平面接触区，既不破坏整体的曲面流畅感，又解决了平放稳定性的问题。手柄和勺头的过渡区域是应力集中的高发位置，日常使用中这个位置经常会承受掰动的作用力，所以放样的时候特意把这个区域的曲面过渡做了渐进式的加厚处理，内部的曲率半径不小于R8，避免应力集中导致使用过程中出现断裂，尤其是采用塑料材质生产的时候，这个过渡区域的曲率设计直接决定了产品的抗跌落、抗弯折寿命。
