工业设备用嵌入式仪表防护箱体结构

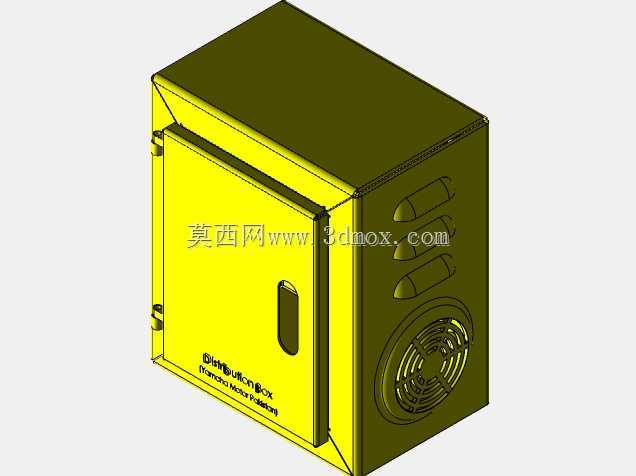

　　在工业现场的电控柜、操作台、户外设备机组等场景中，仪表箱是承载各类显示仪表、控制按钮、信号指示灯的核心安装载体，其结构设计直接影响内部仪表的防护等级、操作便捷性与后期维护效率。这类箱体的设计首先要匹配安装场景的边界条件，比如嵌入式安装在操作台面板时，需要提前预留对应的开孔尺寸，箱体的翻边宽度要覆盖开孔边缘的加工公差，避免安装后出现缝隙过大导致粉尘、切削液渗入的问题；如果是壁挂式安装场景，背部的挂耳孔位要对应现场常用的膨胀螺栓规格，孔位间距要避开墙体内部的布线管路，同时要预留足够的接线空间，避免线缆弯折半径过小导致信号传输故障。从功能特性来看，这类仪表箱首先要满足基础的防护需求，箱体的合页接缝处、

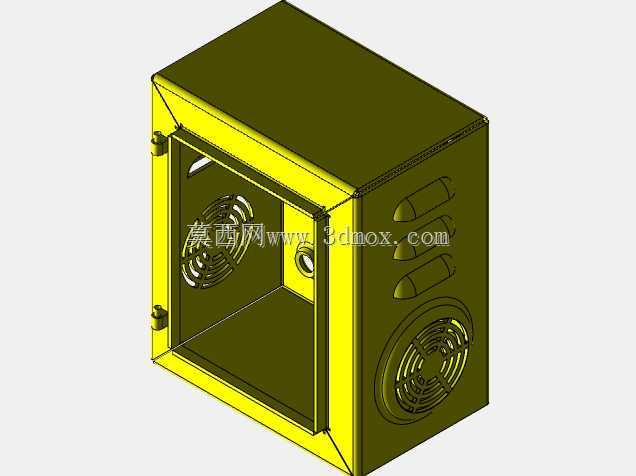

　　面板与箱体的配合面都要设计对应的密封槽，可嵌入橡胶密封条实现IP54以上的防护等级，适配车间多粉尘、少量切削液飞溅的使用环境；箱体内部要设计可调节的安装导轨，能够适配不同尺寸的数显仪表、指针仪表的安装孔距，不需要重新打孔就能完成不同规格仪表的换装，减少现场改造的工作量。设计思路上，首先要确定内部容纳的仪表数量与排布逻辑，操作频次高的显示仪表、调节按钮要布置在箱体面板的黄金操作区域，也就是距离安装基准面1.2米到1.5米的高度区间，对应的观察视角要符合操作人员站立时的视线角度，避免出现反光、视角偏差导致的读数误差；箱体的深度尺寸要匹配仪表尾部的接线端子长度，预留至少30mm的走线空间，强电与弱电的走线槽要分开布置，避免信号干扰。

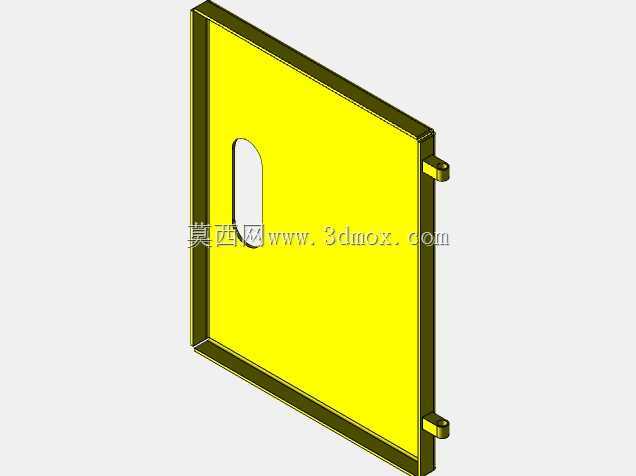

　　外形尺寸方面，这类常规仪表箱的面板宽度多在300mm到400mm区间，高度在200mm到300mm区间，深度根据内部元件数量控制在100mm到180mm之间，安装时嵌入式结构的箱体插入深度要比面板开孔深度小5mm左右，避免安装时顶到后部的走线架；壁挂式结构的箱体底部要预留格兰头安装孔，孔径对应常用的线缆护套规格，进线孔的位置要低于内部接线端子的高度，避免液体顺着线缆流入箱体内部接触电气元件。实际使用中，这类箱体还要考虑后期维护的便捷性，箱门的开启角度要达到120度以上，内部的安装板要设计成可翻转结构，维护时不需要完全拆下箱体就能完成后部接线的检修；面板上的透明视窗要选用抗冲击的透明PC材料，表面做防眩光处理，

　　既能够清晰观察内部仪表的读数，又能避免车间内的硬物撞击损坏仪表表盘，同时视窗与面板的配合处要做密封处理，防止水汽进入造成视窗起雾影响读数。在不同的应用场景下，箱体的材质选择也有区分，普通室内车间场景可选用冷轧钢板折弯焊接成型，表面做静电喷塑处理，提升耐锈蚀能力；户外或者有腐蚀性介质的场景则要选用304不锈钢板材，板材厚度不低于1.5mm，避免长期使用出现箱体变形，导致密封失效。另外，箱体的门锁要选用通用的三角锁或者通用钥匙锁，方便运维人员使用通用工具开启，不需要配备特殊钥匙，减少运维时的工具准备成本；箱体内部还要预留接地端子的安装位置，接地端子的导电面积要满足电气安全规范要求，确保箱体可靠接地，避免漏电风险。
