这套平行四连杆结构是机械传动领域应用极广的基础运动构件,日常在轻工包装生产线的物料抬升工位、自动化输送线的姿态调整模组、农用机械的悬挂联动结构、工装夹具的同步夹持单元里,都能见到这类机构的衍生变体。它的核心作用是通过四个铰接构件的约束运动,将主动杆的定轴转动转化为从动杆的同步同角度摆动,或是实现连杆端的平动位移输出,相比齿轮、凸轮传动,它的结构组成更简单,运动过程无刚性冲击,对加工精度的容错空间更大,在中低速、轻载的往复运动场景里维护成本极低。

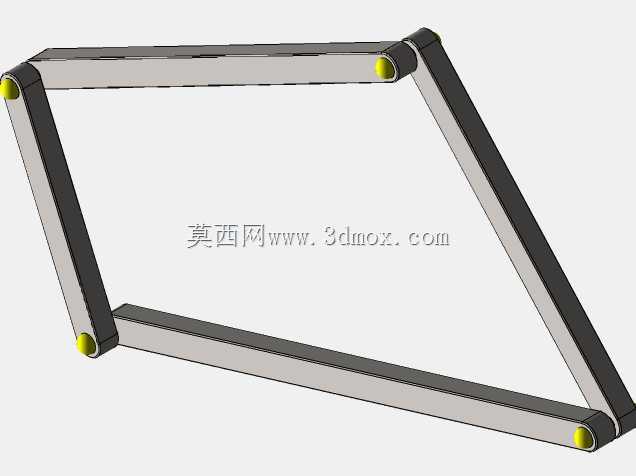

从结构设计逻辑来看,这套机构的四个杆件通过端部的铰接转动副连接,相邻杆件之间仅保留绕铰接轴的旋转自由度,完全限制了轴向窜动与径向偏移,四个铰接点的中心距严格遵循平行四边形几何关系,这也是它能实现输出端平动的核心约束条件——只要主动杆的摆动角度确定,连杆的运动轨迹就完全固定,不会出现运动死点之外的卡滞问题。设计过程中需要重点校核各杆件的长径比,若杆件长度过长、截面尺寸偏小,高速往复运动时会产生横向挠曲变形,直接影响末端执行件的定位精度;若铰接轴的配合间隙过大,长期运行后会积累回程误差,导致传动精度衰减。

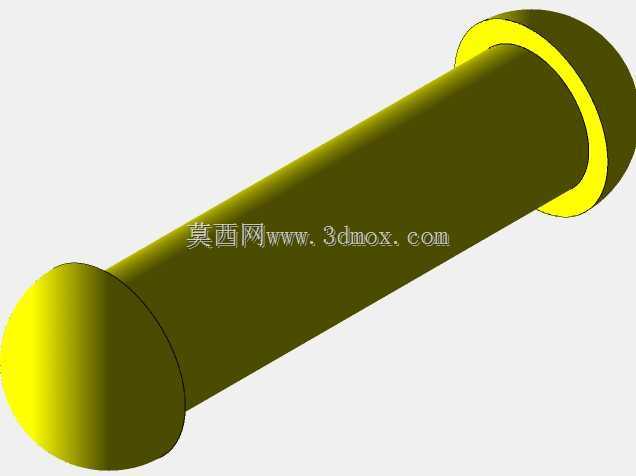

在实际安装边界上,这类机构的固定铰接端通常需要与设备的安装基座做刚性连接,基座的平面度公差需要控制在0.1mm以内,避免安装面不平导致杆件装配后出现憋劲、转动不畅的问题。各铰接位置的销轴需要做表面淬硬处理,硬度达到HRC45-50即可满足常规工况的耐磨需求,轴套可选用自润滑铜套,在无定期注油的工况下也能保持长期稳定运行。机构的运动行程完全由主动杆的长度与摆动角度决定,设计时需要先明确末端执行件需要的位移距离、运动轨迹范围,再反推各杆件的长度参数,同时要预留至少10%的行程余量,避免加工误差导致实际行程达不到设计要求。
从功能特性上看,这套平行四杆机构不存在急回特性的特殊设计,运动过程中角速度传递均匀,适合对运动平稳性要求较高的工位,比如印刷设备的纸张抬升、检测设备的探头平移送进、仓储设备的料斗翻转联动。如果需要调整输出端的运动轨迹,只需要改变其中一根杆件的长度,就能将平行四杆机构演变为曲柄摇杆、双曲柄或者双摇杆机构,适配不同的运动输出需求,这也是这类基础机构能在各类机械设备中广泛应用的核心原因——结构变体灵活,设计计算逻辑成熟,零部件加工难度低,不需要复杂的专用加工设备就能完成制造,后期维护更换配件的通用性极强。

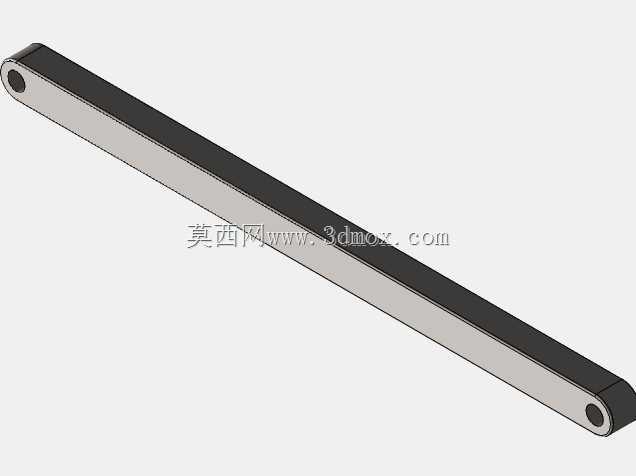

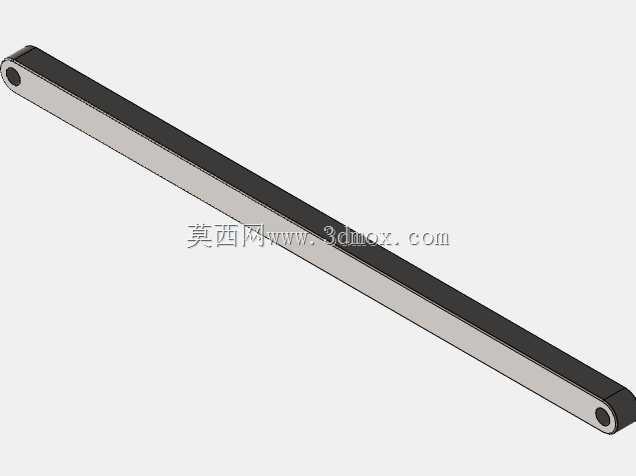

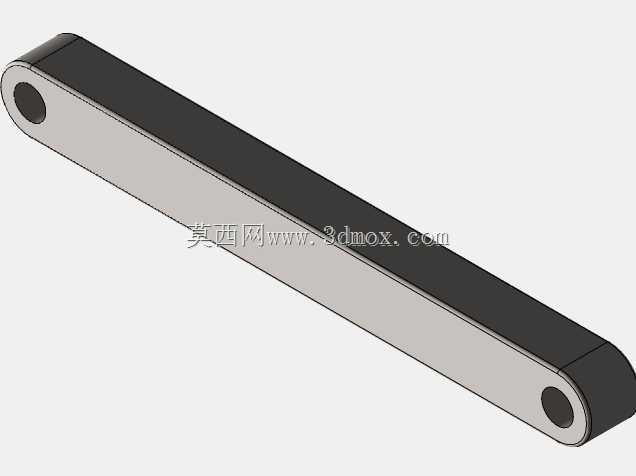

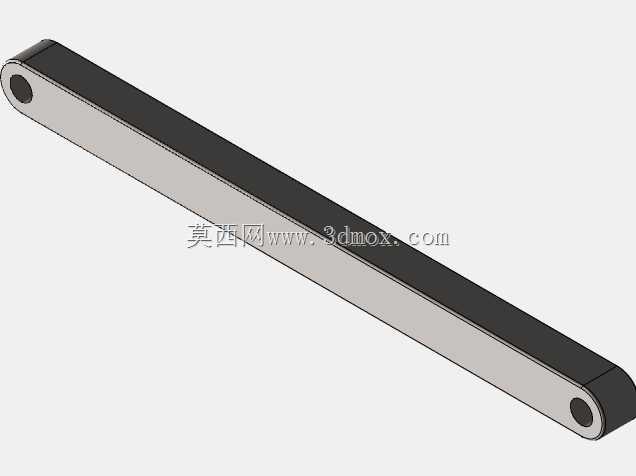

在结构细节处理上,各杆件的铰接端都做了圆弧过渡处理,避免杆件摆动到极限位置时出现棱边干涉,铰接轴的端部设置了轴用挡圈槽,通过标准挡圈限制销轴的轴向窜动,不需要额外做复杂的轴向固定结构,装配和拆解都十分便捷。杆件的截面选用矩形空心结构,在保证整体抗弯刚度的前提下,尽可能降低了构件自身重量,减少运动过程中的惯性冲击,对于运行频次较高的工位,还可以在杆件表面加工减重孔,进一步降低运动惯量,提升机构的响应速度。需要注意的是,这类机构在极限摆动位置需要设置硬限位块,避免主动杆过转导致机构进入死点位置,出现卡滞无法复位的问题,限位块的安装位置需要在装配调试时根据实际运动行程微调,保证机构停位准确且无碰撞冲击。
